Sapphire PURE X870A WiFi 7 im Test/Review

Sapphire PURE X870A WiFi 7 im Detail

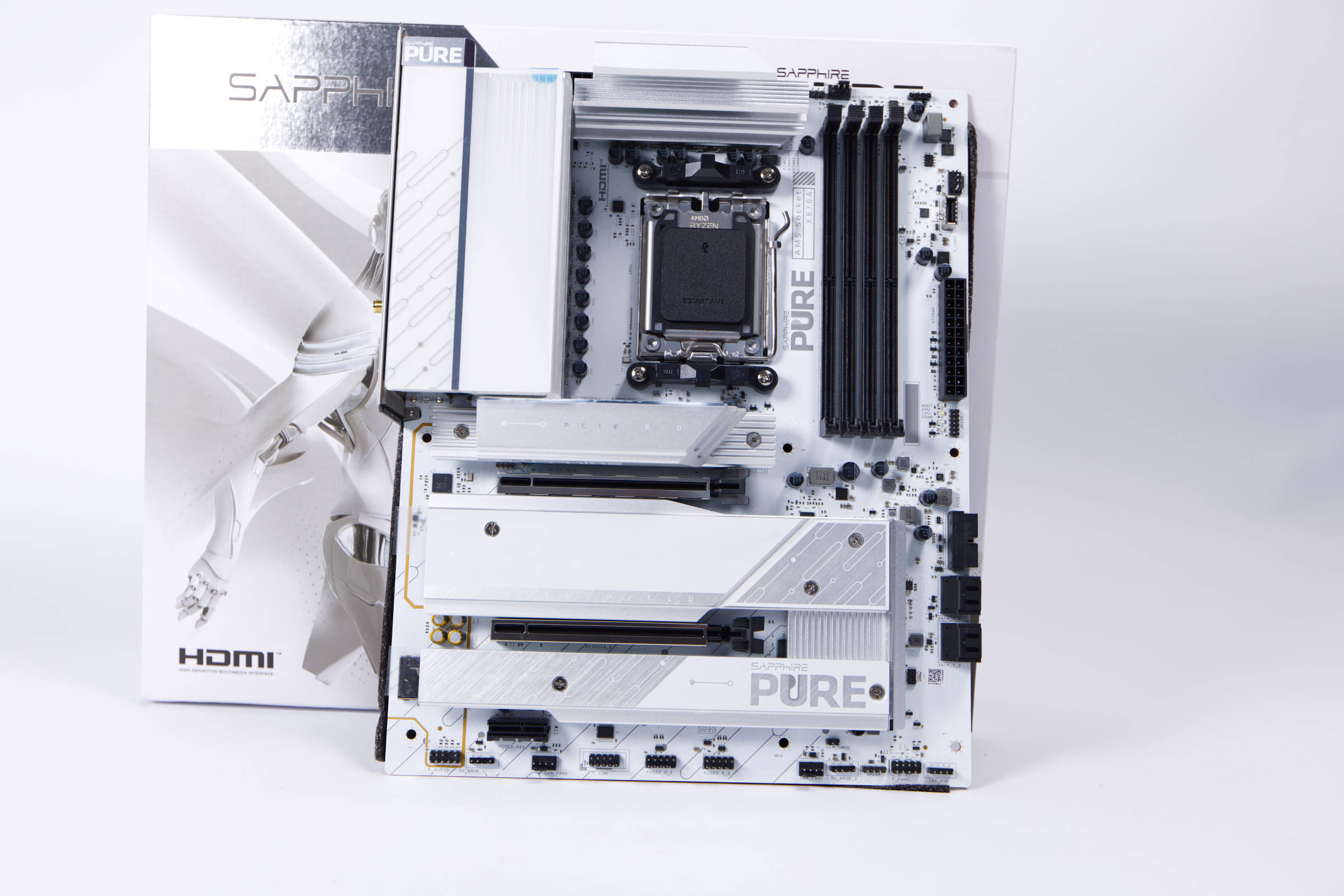

Sapphire verbreitert sein Portfolio an Motherboards und bietet mit dem PURE X870A WIFI 7 nun ein Board, das auf den vollwertigen X870-Chipsatz von AMD setzt. Bei dem Board will Sapphire mal wieder Enthusiasten ansprechen, indem der Hersteller viele Features integriert, die den Alltag und die Arbeit mit dem Board vereinfachen sollen. Doch auch das Design steht klar im Fokus, denn das Design setzt auf einen sehr hellen, silber-weißen Look, der uns auf jeden Fall anspricht.

Die Front ist etwas modular aufgebaut, denn Sapphire versucht das PCB und die Slots zu verstecken. Das sorgt auf jeden Fall für einen sauberen und aufgeräumten Aufbau. Die Header Pins sind alle strategisch gut positioniert und helfen auch beim Kabel-Management.

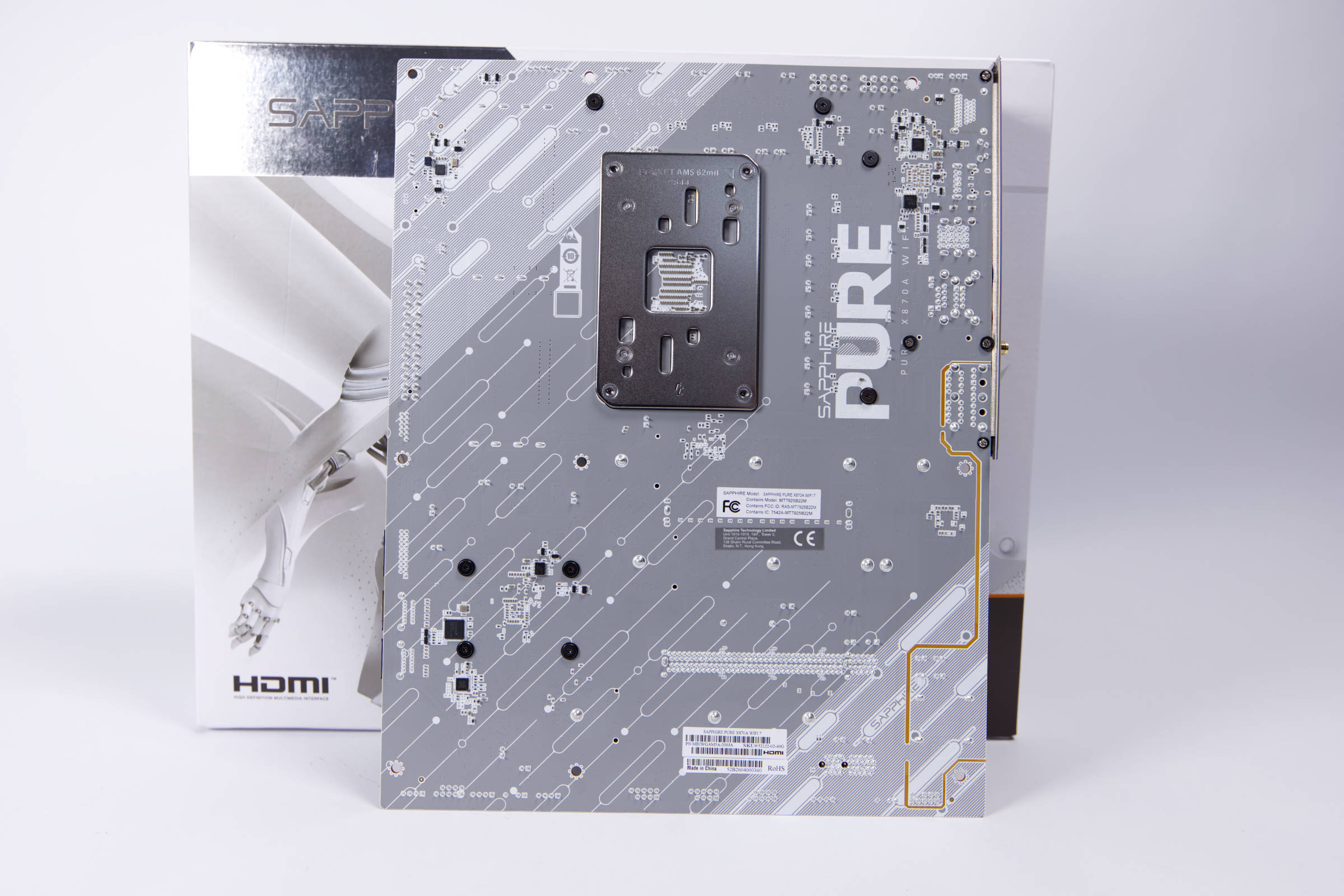

Auch die Rückseite des Boards ist sehr schön gestaltet und das PCB ist überwiegend weiß gehalten. Die Verarbeitung ist durchweg gut und es gibt absolut nichts zu bemängeln. Wir würden sogar sagen, dass Sapphire sich selbst übertroffen hat, denn alles wirkt sehr stimmig und gut angepasst.

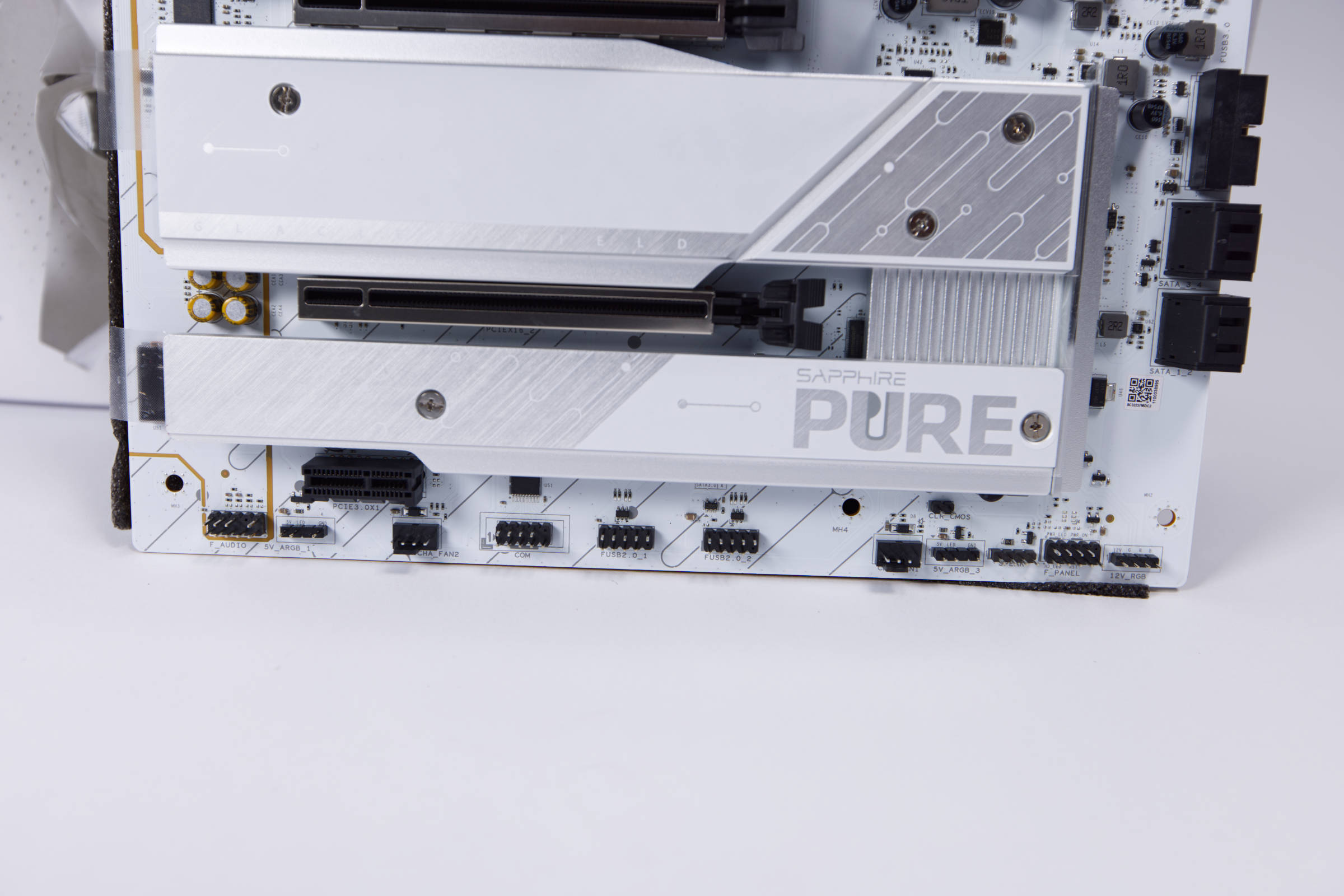

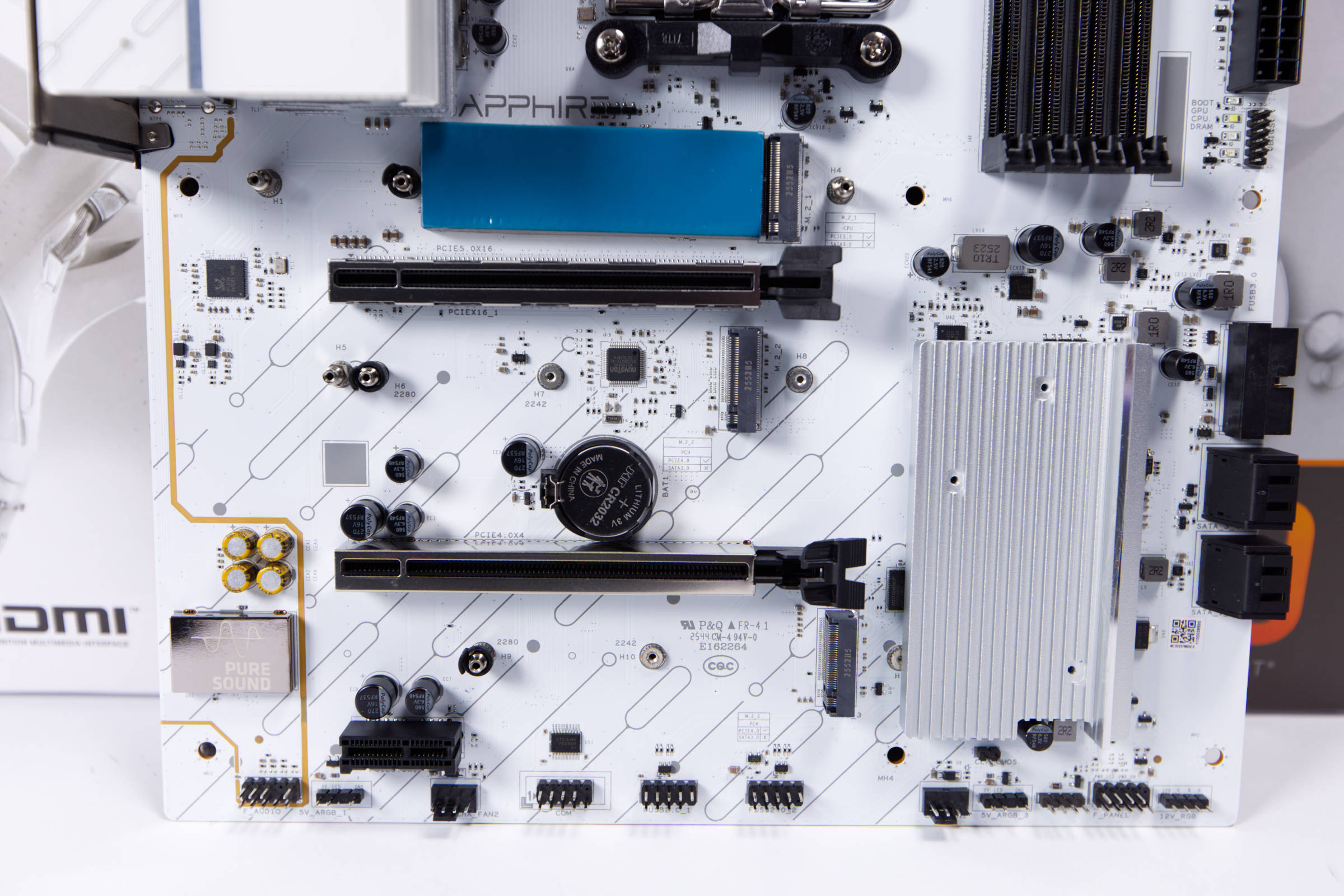

PCIe-Slots für Grafikkarten und andere Karten

Sapphire hat sich dazu entschieden, insgesamt drei PCIe-Slots anzubieten. Dadurch bietet das PURE X870A WIFI 7 zwei Erweiterungssteckplätze mit voller Länge und einen verkürzten x1-Slot unten.

Der erste Slot ganz oben ist der PCI Express-Primärslot und unterstützt volle PCIe 5.0 x16-Lanes. Dieser ist damit besonders gut für Grafikkarten geeignet. Die Lanes werden nicht mit NVMe-Slots geteilt, weshalb wir hier AMD-typisch keinen Kompromiss eingehen müssen.

Der zweite PCI Express unterstützt “nur” noch PCIe 4.0 und wird trotz der vollen x16-Länge nur mit 4 Lanes angebunden. Damit ist er noch immer flott, aber bietet nicht die volle Bandbreite.

Der unterste Slot ist nur noch über PCI Express 3.0 x1 angebunden, und eignet sich wohl eher für Erweiterungskarten, die geringere Bandbreite brauchen.

Die Metallabschirmung dieser Steckplätze verstärkt ihre physische Integrität und verhindert Beschädigungen oder Verformungen durch schwere Grafikkarten oder Erweiterungskarten während der Installation oder des Transports.

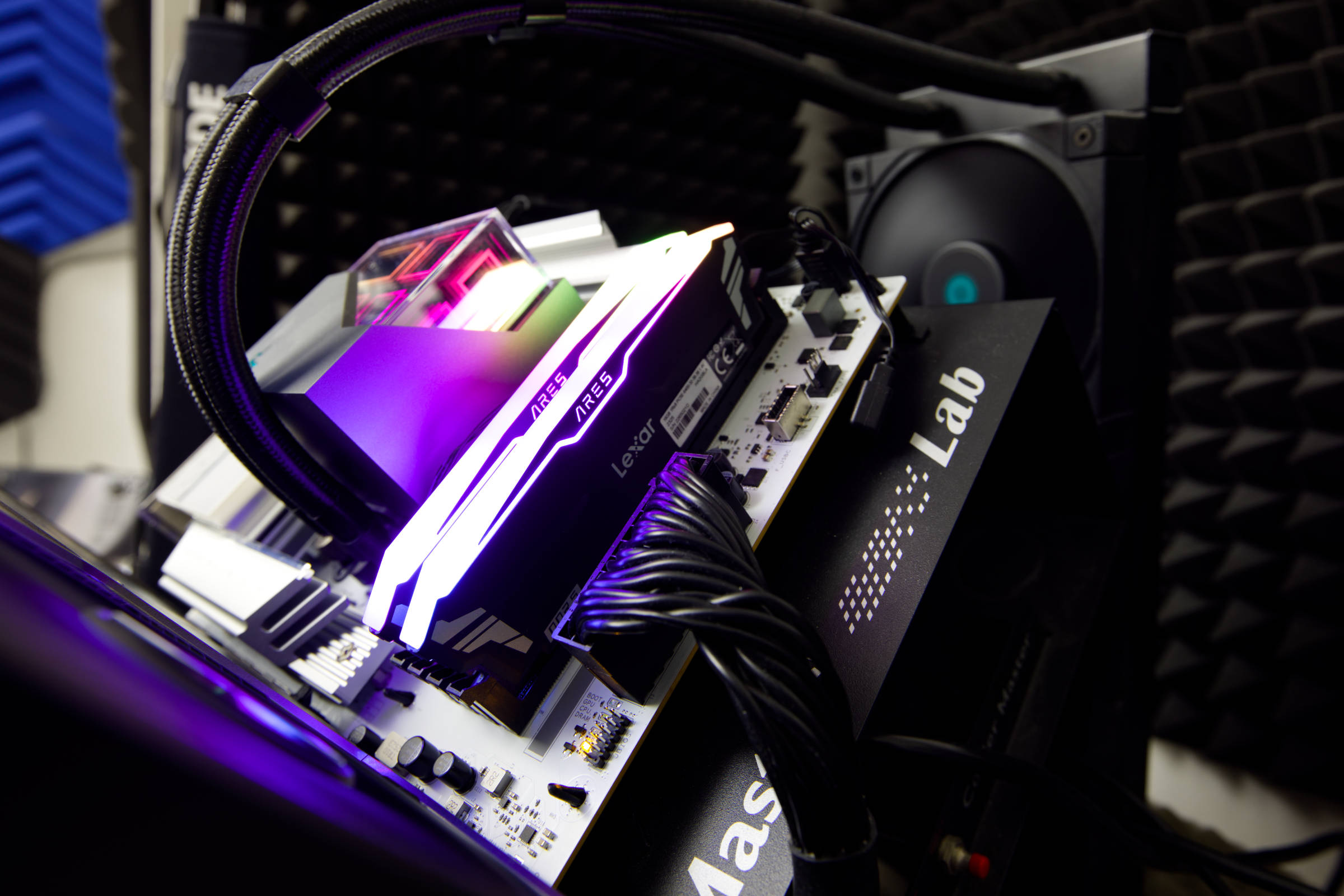

Debug LED

Ein für uns wirklich wichtiges Feature ist auf der rechten Seite des Boards zu finden. Sapphire hat zwar kein vollwertiges Debug-Display verbaut, doch über die vier kleinen LEDs sind die Fehler beim Booten erkennbar. Dabei sind die Farben als Indikatoren für Komponentren gewählt worden:

• Rot signalisiert Fehler mit der CPU,
• Weiß deutet auf Grafikkartenfehler hin
• Grün steht für den Boot-Vorgang
• und Gelb für DRAM.

Ein- & Ausgänge und Extras

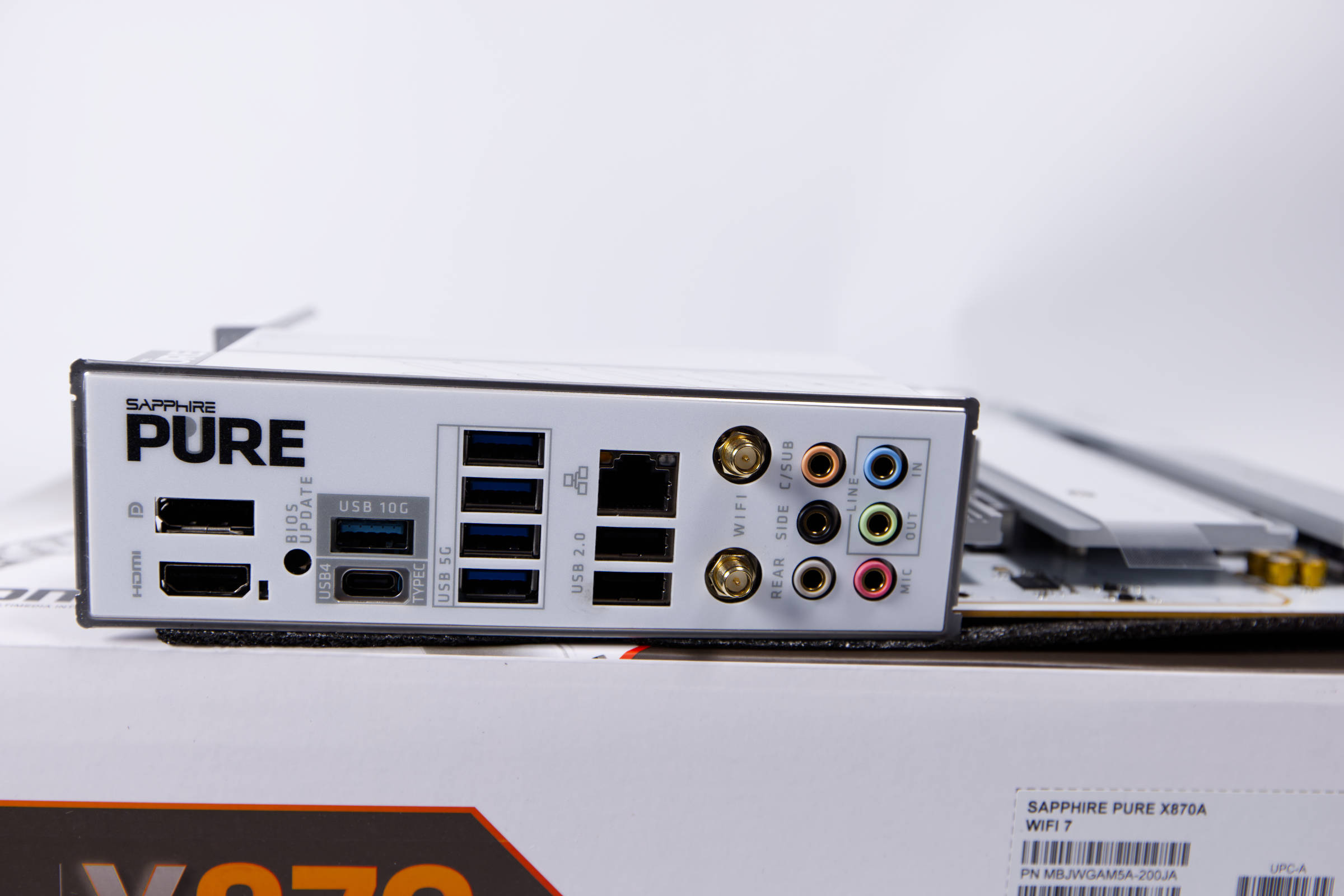

Die USB-Konnektivität des Sapphire PURE X870A WIFI 7 konzentriert sich auf einen hochwertigen USB4-40-Gb/s-Typ-C-Anschluss auf der Rückseite, gepaart mit starken Funktionen auf der Vorderseite. Basierend auf dem Asmedia ASM4242-Chip unterstützt dieser Anschluss DisplayPort über USB-C im DP-Alt-Modus und kann neben Hochgeschwindigkeits-Speicher- und Docking-Geräten auch Monitore ansteuern. Der USB 4.0 40G Type-C-Port bietet außerdem 15W PD. Auf dem festverschraubten I/O-Shield sind die einzelnen Hinweise aufgedruckt, um die Ports und Anschlüsse richtig zu identifizieren.

So finden wir hier auch eine RJ45 LAN-Buchse, zwei Wi Fi Antennenanschlüsse, für die mitgelieferte Antenne, zwei USB 2.0, und vier USB 3.2 Gen1 Type-A-Ports. Dazu ist hier auch der One-click Flash BIOS Button zu finden, mit dem man das BIOS flashen kann.

Bei den Audio-Ein- und -Ausgängen hat sich Sapphire für sechs Klinkenanschlüsse entschieden. Diese werden vom Realtek ALC897 HD gespeist.

Die internen Header der Platine bieten einen 10 Gb/s USB 3.2 Gen2 Typ-C-Anschluss an der Vorderseite sowie einen separaten USB 3.2 Gen1-Anschluss für zwei 5 Gb/s Typ-A-Gehäuseanschlüsse, was schnelle und moderne Anschlussmöglichkeiten an der Vorderseite des Gehäuses gewährleistet.

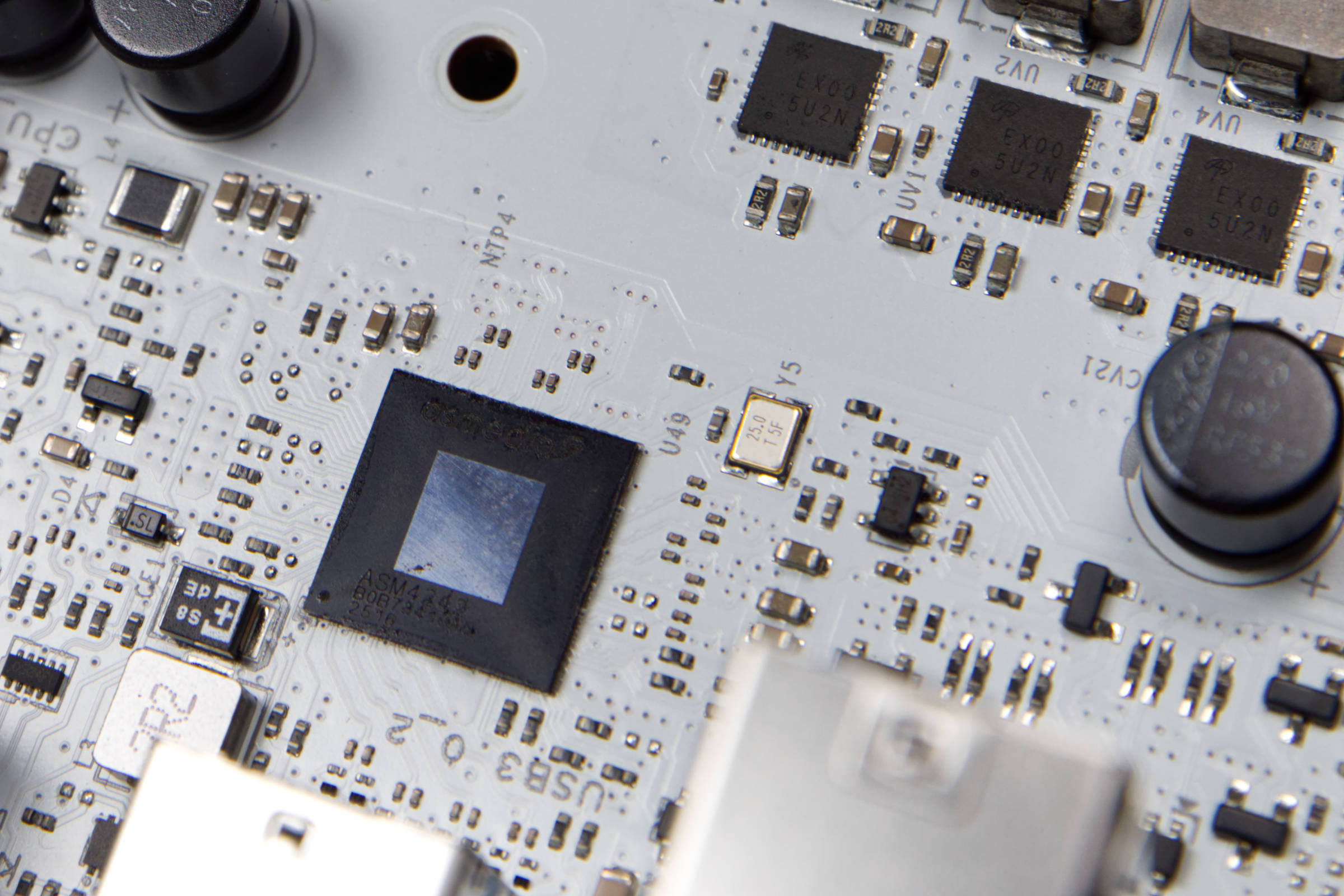

ASMEDIA SM4242

Der ASMEDIA SM4242 USB4-Host-Controller wird oft bei X870-Boards verbaut und hat eine ganze Reihe von Funktionen:

• Brückenschaltung zwischen einem PCI Express USB- und zwei DisplayPort-Sink-Anschlüssen zu zwei USB4 DFPs.
• Integrierter USB4-Router mit einem eXtensible Host Controller, einem PCI Express-Switch und einem internen DisplayPort LTTPR/Non-LTTPR-Retimer.
• Erfüllt die Branchenstandards, darunter USB4-Spezifikation Version 1.0, USB 3.2-Spezifikation Revision 1.0 und VESA DisplayPort Alt Mode auf USB Typ C Standard Version 2.0.
• Der Chip unterstützt verschiedene Schnittstellen wie GPIO, SPI, UART, I2C-Master-Bus für externe Stromversorgungssteuerungen und mehr, was ihn zu einer vielseitigen Komponente für die Hochgeschwindigkeits-Datenübertragung und Display-Unterstützung macht.

Wifi 7 und 5-Gbit-LAN

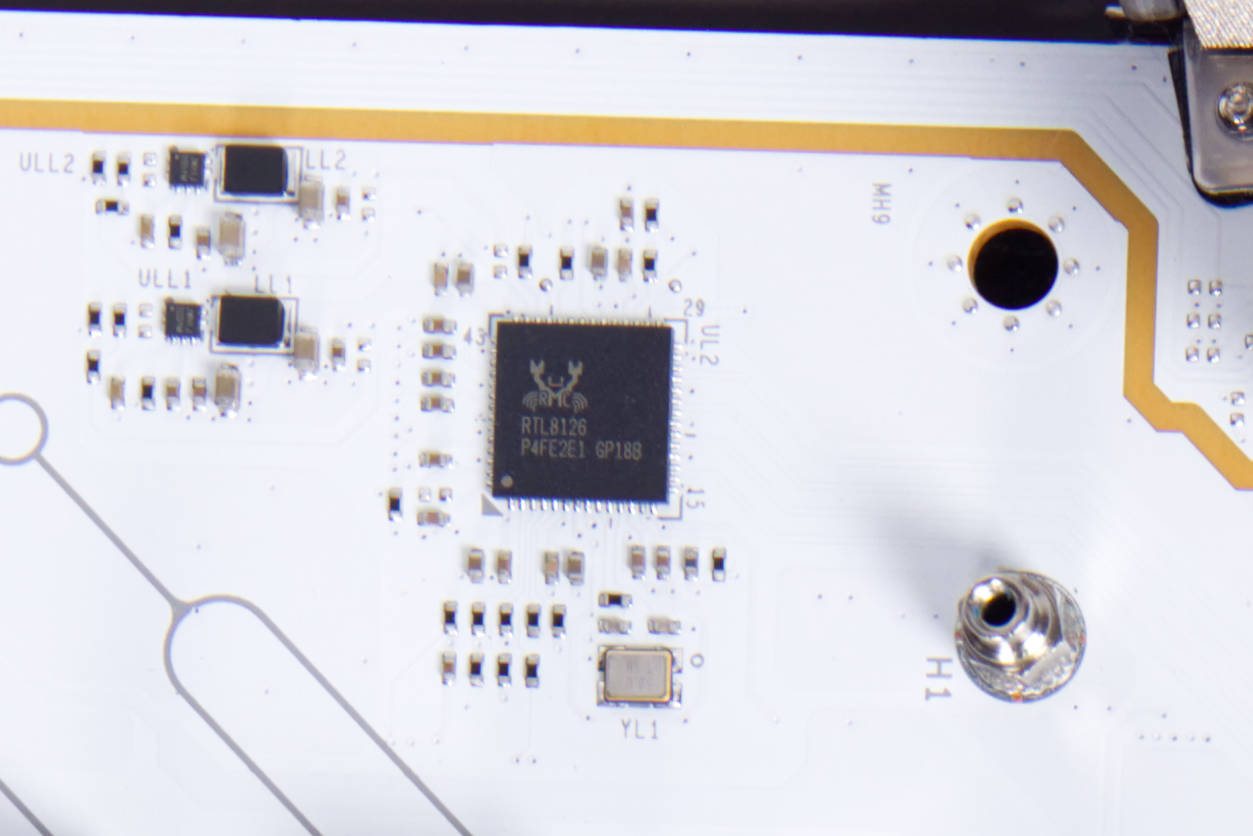

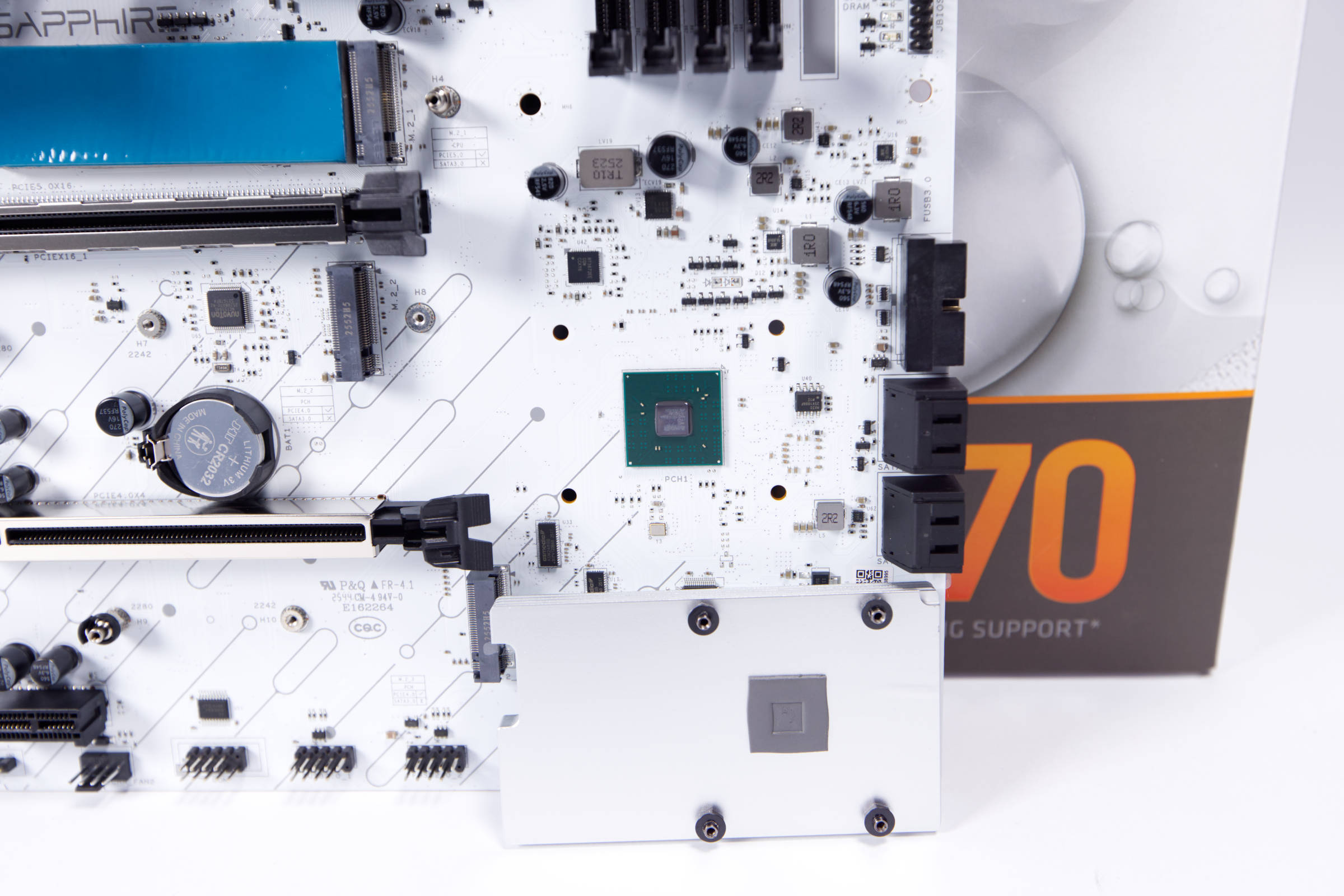

Der X870-Chipsatz aka PCH ist auch für die Netzwerkschnittstellen verantwortlich. Sapphire nutzt den RTL8126, um den RJ45-Port an der Rückseite zu versorgen, und bietet dadurch Bandbreiten von 100 MBit/s über 2,5 GBit/s bis 5 GBit/s. Auch wenn es nur einen RJ45-Anschluss gibt, ist es dennoch schön, dass dieser so flott ist – gängig sind auf Mainboards noch immer 1 bis 2,5 Gbit.

Für den drahtlosen Zugang zum eigenen Netzwerk bietet das PURE X870A WIFI 7-Motherboard modernes Wi-Fi 7. Laut Hersteller werden die Funkstandards IEEE 802.11 a/b/g/n/ac/ax/be unterstützt. Damit soll unter anderem möglich sein auf den drei Frequenzen 2,4 GHz, 5 GHz und 6 GHz zu funken, mit entsprechenden Variationen bei den Kanälen. AIDA erkennt den MediaTek MT7925 Wi-Fi 7 Wireless Network Adapter. Windows 11 sollte ab Version 24H2 den Treiber beinhalten.

Der Chip nutzt die gleichen Antennen auch Bluetooth 5 unterstützen. Die Anrenne ist übrigens ebenfalls in einem sehr schicken Weiß-Silber-Look gestaltet.

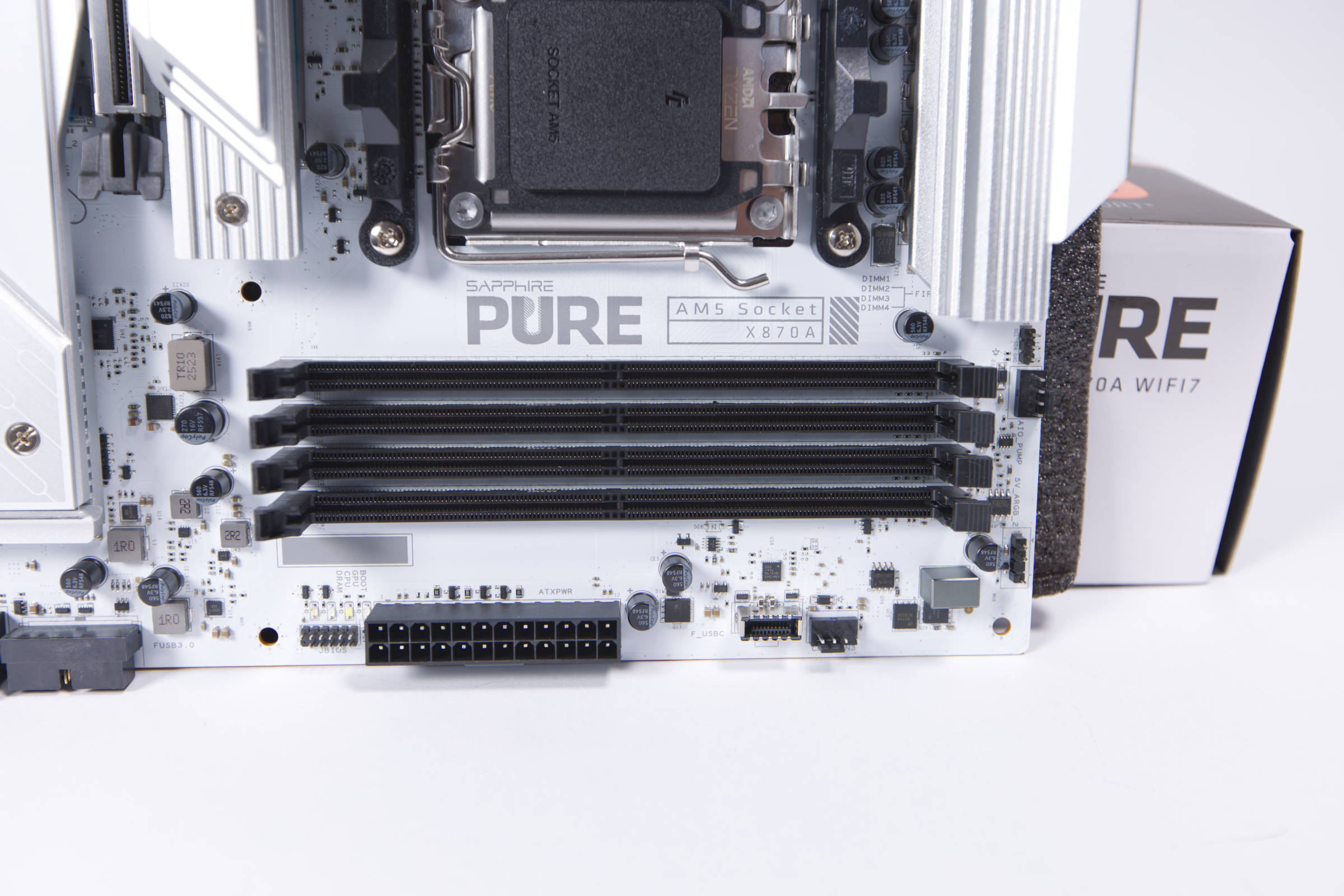

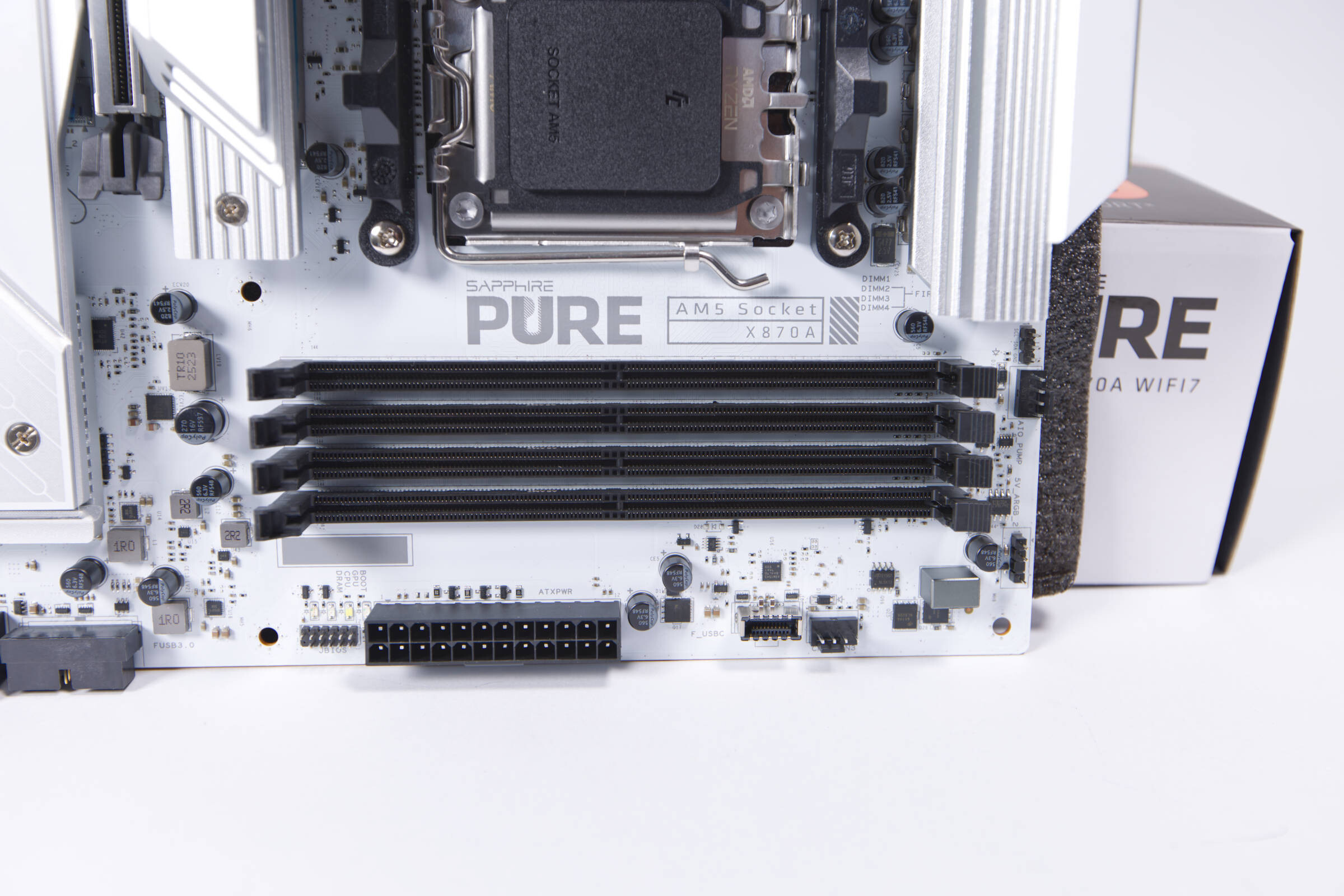

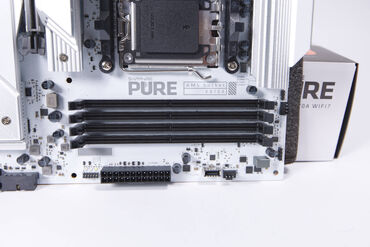

Vier DDR5-Slots für bis zu 8.400 MT/s

Das Sapphire PURE X870A WIFI7-Motherboard kommt mit einer gewohnten Konfiguration aus vier DDR5- UDIMM -Slots. Das Board unterstützt den Dual-Channel-Modus für jeweils zwei Module, die in den entsprechenden Slots verbaut werden müssen. Offiziell können pro Slot 64 GB an RAM verbaut werden, wonach man auf maximal 256 GB kommt.

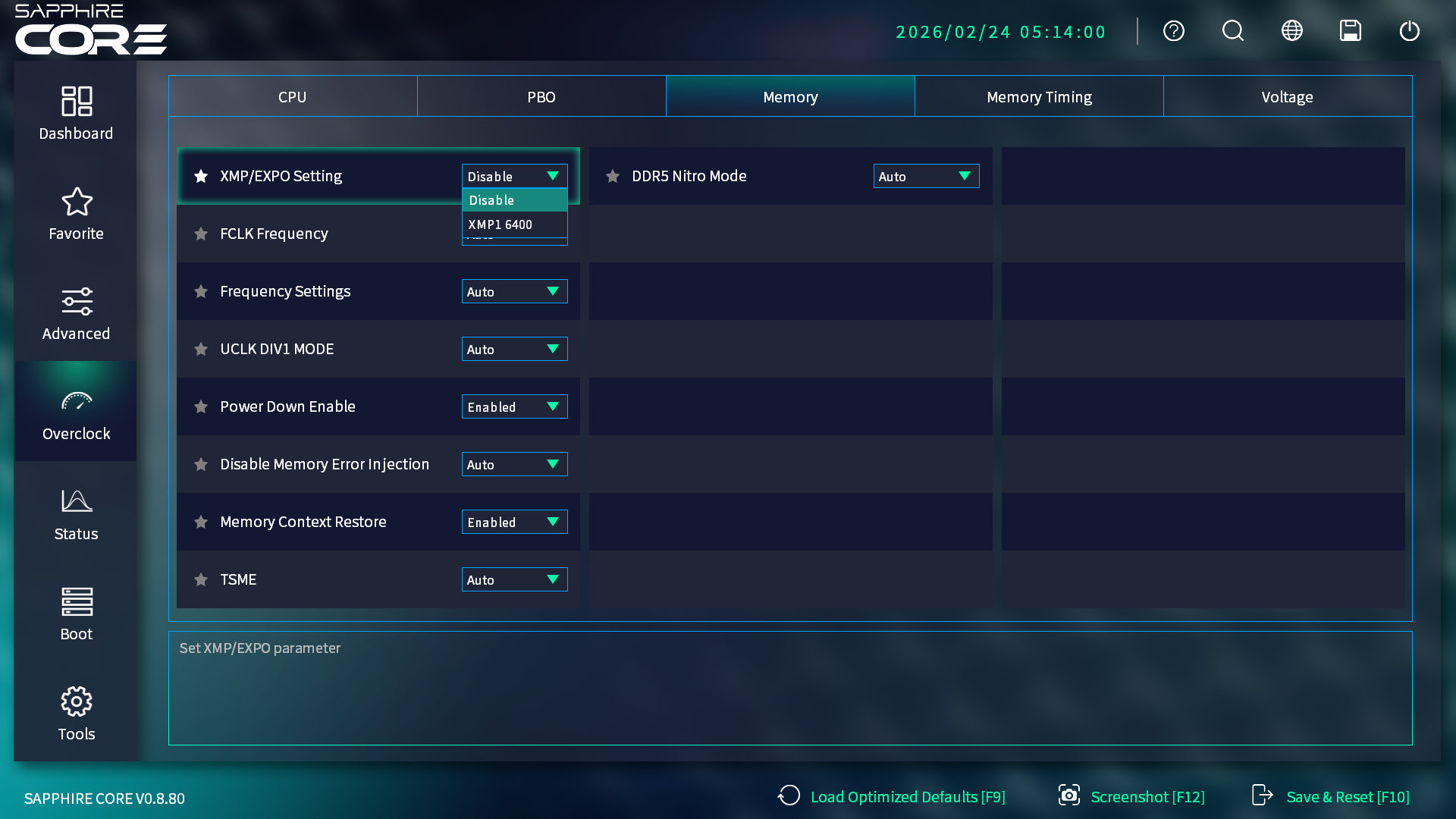

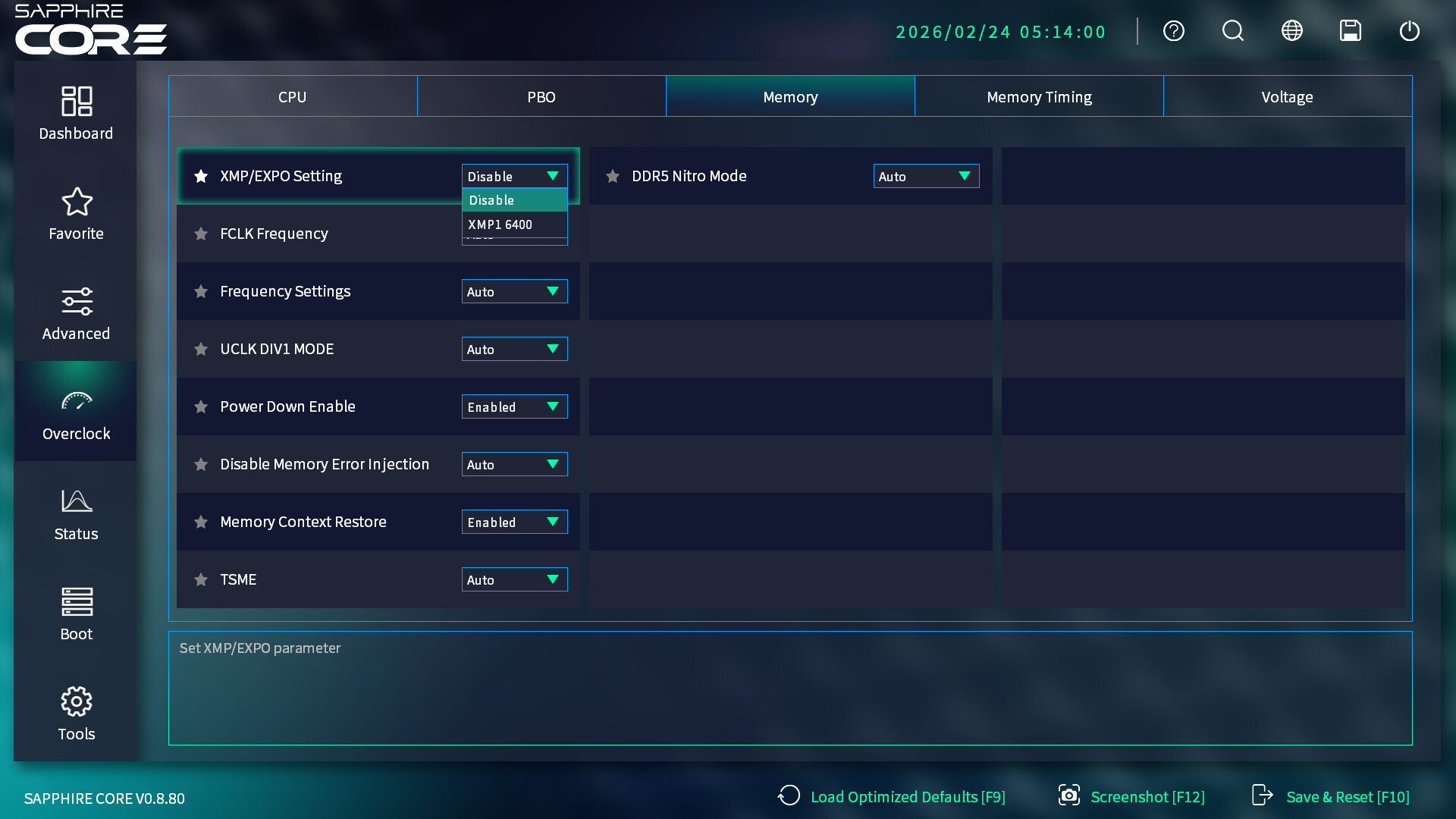

Enthusiasten können die Vorteile der AMD EXPO-Profile nutzen, mit denen RAM mit bis zu DDR5-8400 unterstützt wird. Wir gehen aber davon aus, dass auch mehr geht. Über UEFI/BIOS-Updates werden immer wieder Verbesserungen mit neuen AGESA-Firmware ausgeliefert, weshalb die Speicher-Unterstützung stetig besser wird. Da arbeiten die Hersteller mit AMD zusammen, um das Maximum herauszuholen.

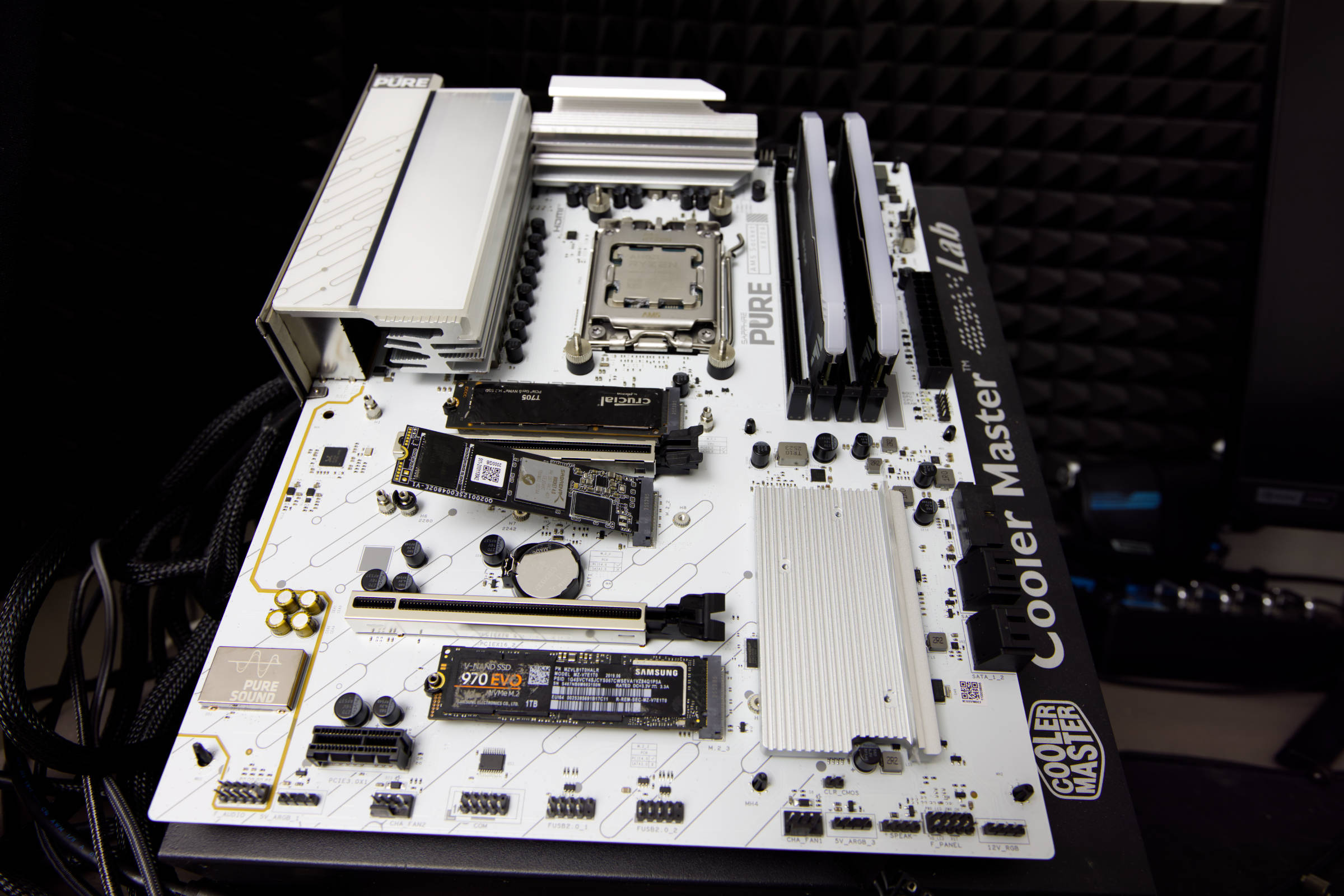

NVMe-Steckplätze

Bei den Speicheroptionen hat sich Sapphire eher an den Standard auf dem Markt gehalten. Wir bekommen insgesamt drei NVMe-Slots mit vollem 2280-Formfaktor, doch nur der erste Slot ist über PCIe Gen 5 angebunden und unterstützt die schnellsten M.2 SSDs mittels 4-Lanes. Die beiden Slots darunter setzen auf PCIe Gen 4 mit 4-Lanes.

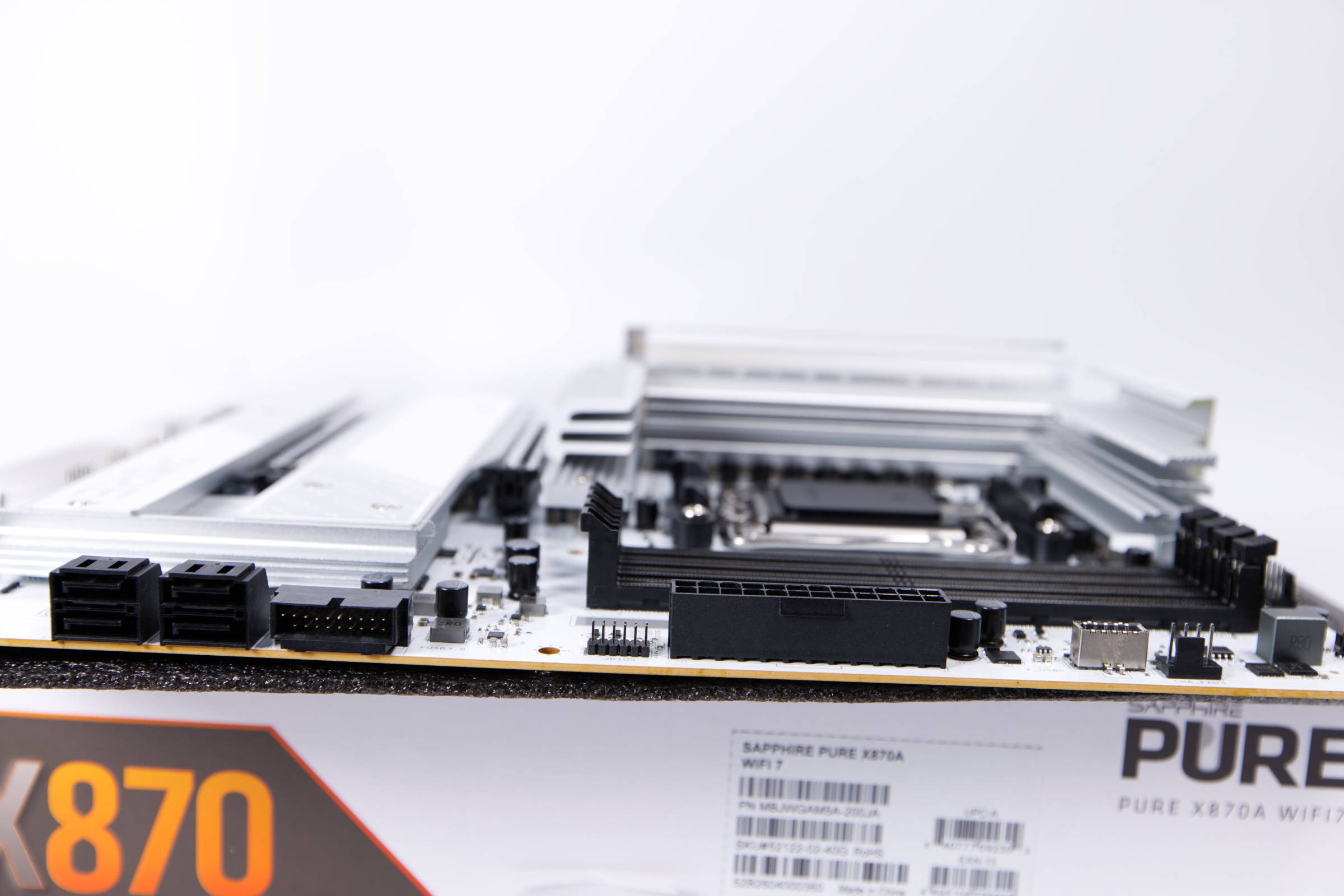

Weiterhin können auch noch bis zu vier herkömmliche SATA 6Gb/s an der Seite des Boards verbunden werden, wobei wir diese nicht weiter betrachtet haben.

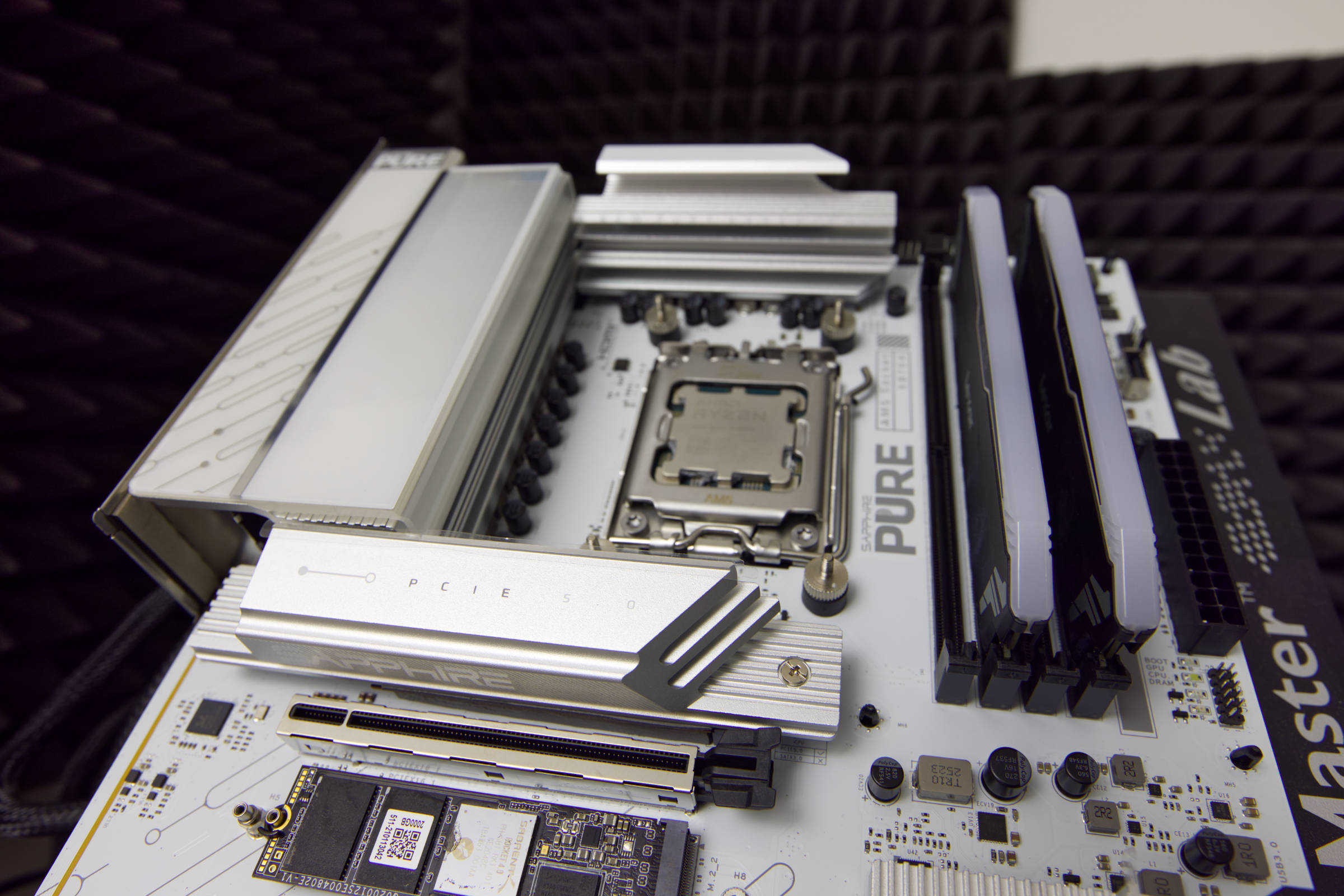

Die NVMe-SSDs müssen zum Glück nicht geschraubt werden, da sie über M.2-Clips schnell und einfach ein- und ausgehakt werden können. Das macht den Einbau deutlich angenehmer und frustfrei.

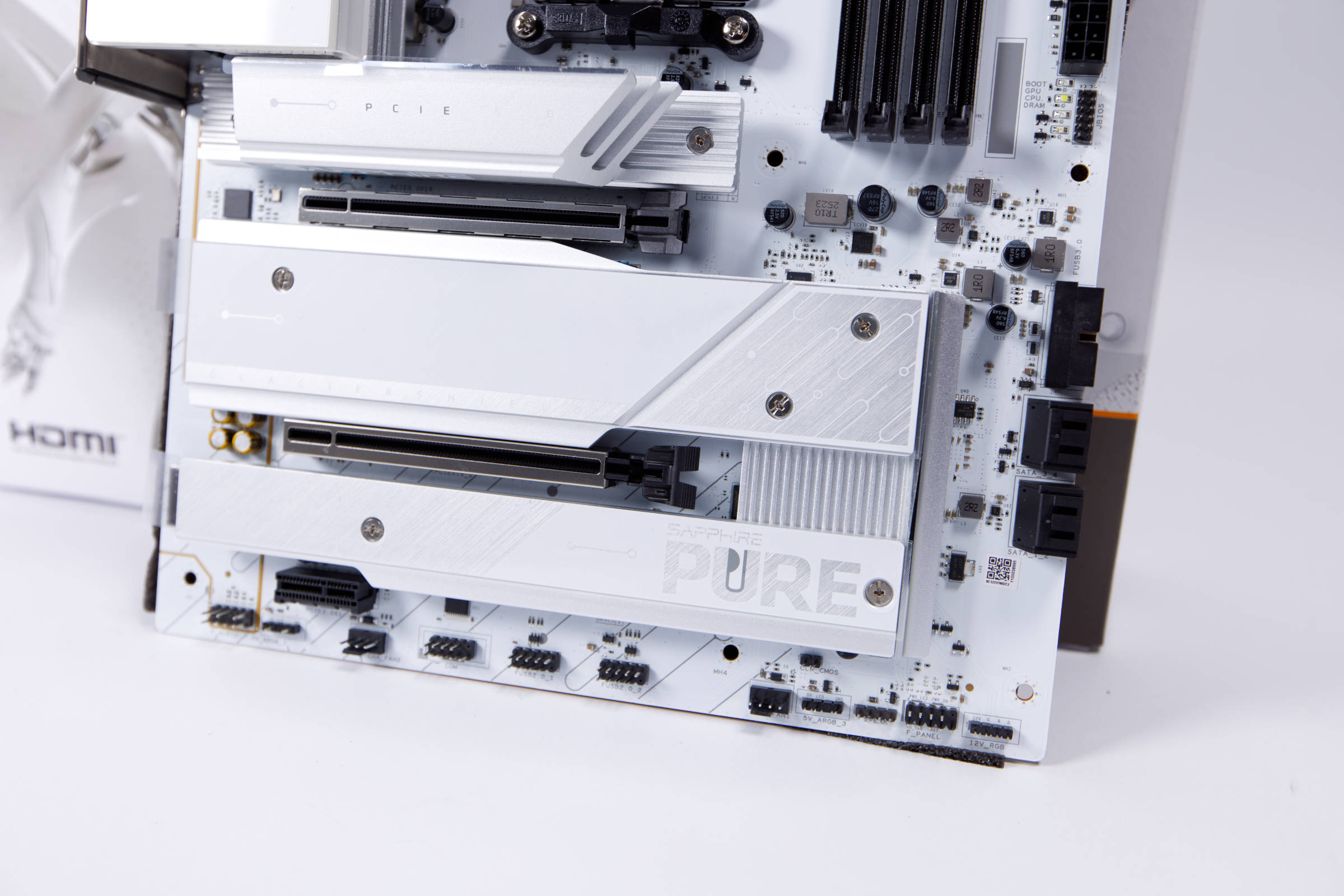

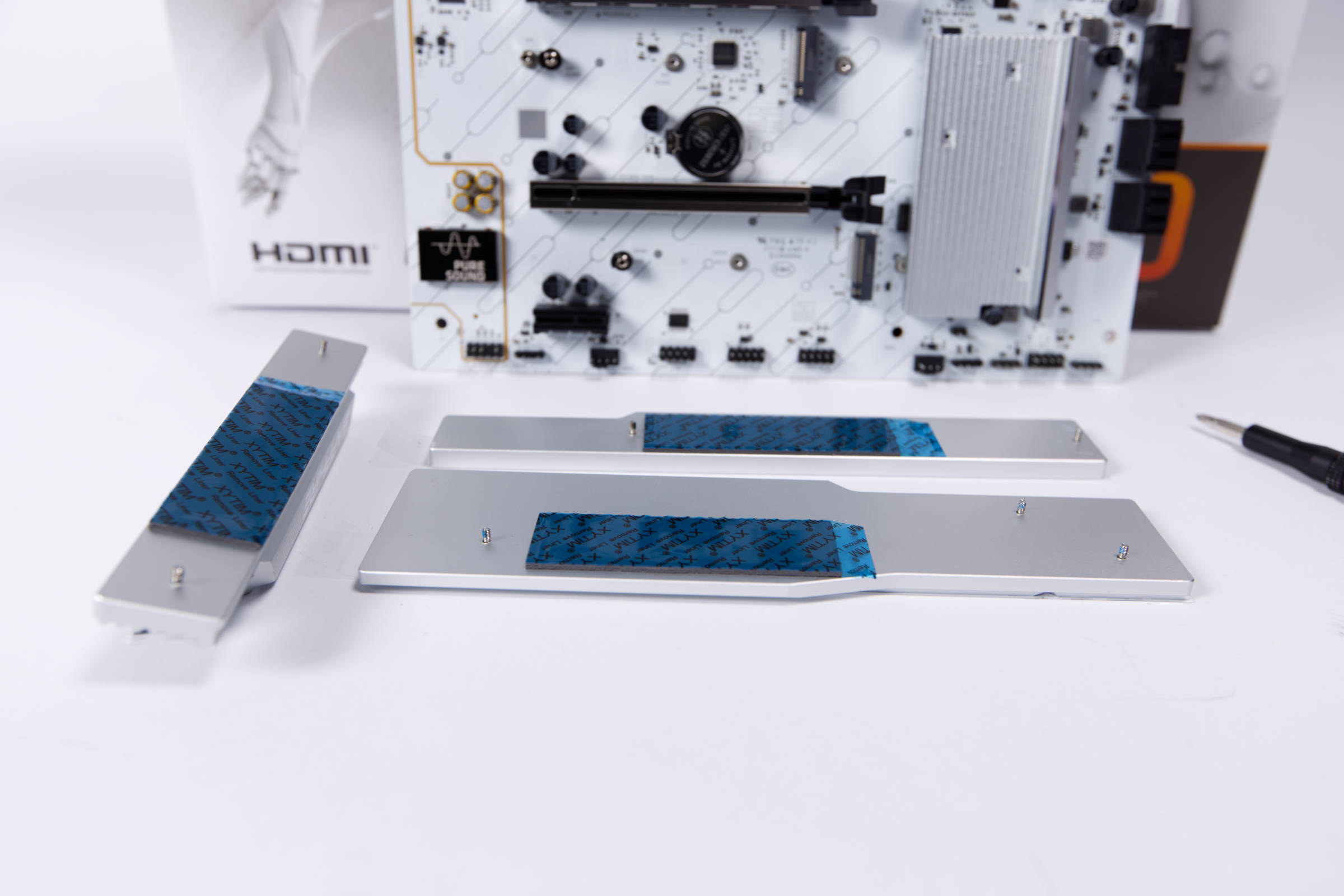

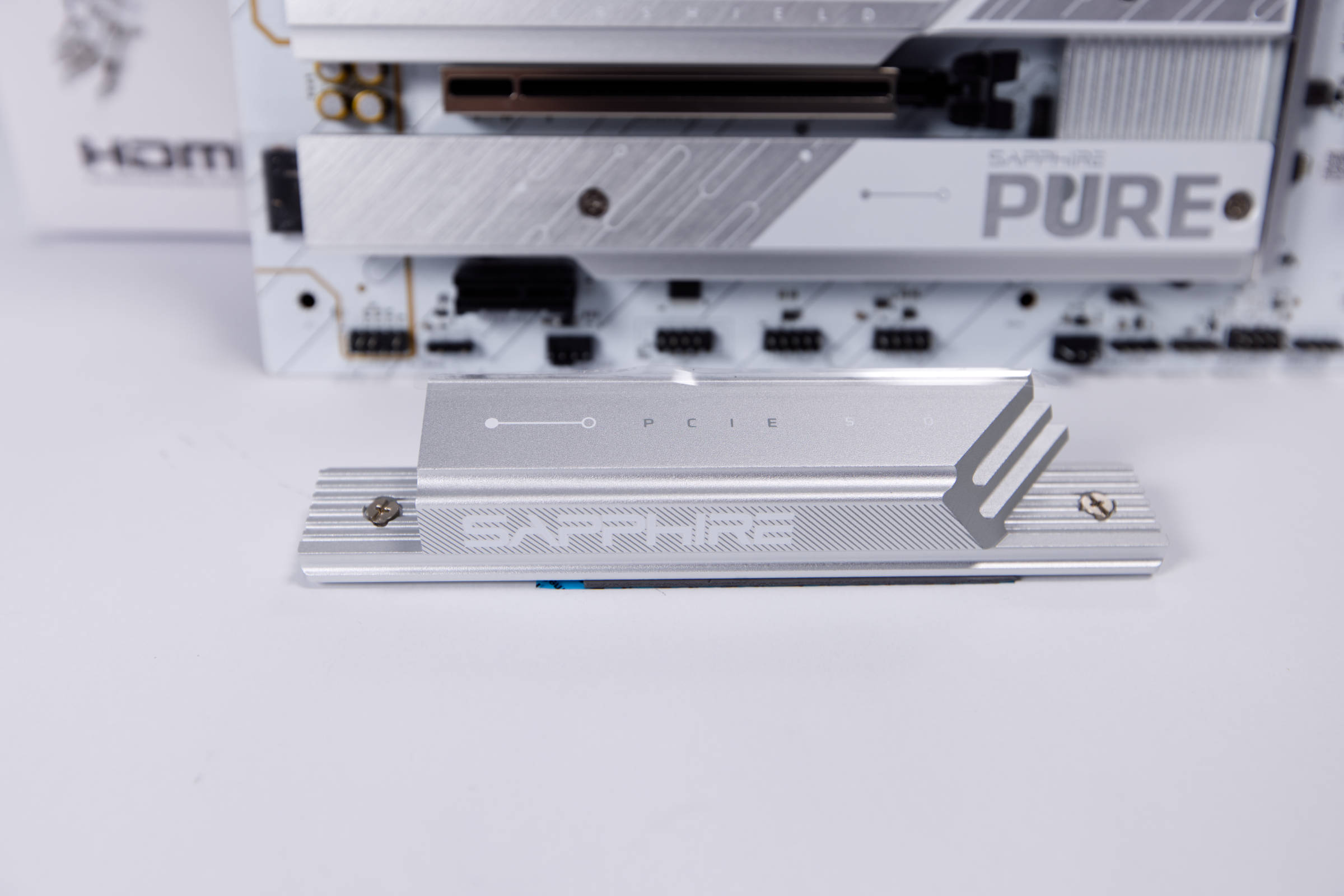

Alle NVMe-SSDs werden von ihren eigenen Aluminium-Kühlkörpern bedeckt. Sie werden jeweils an den Seiten verschraubt. Die Kühler haben sich als sehr effektiv erwiesen, da die SSDs nicht drosselten und durchweg kühl geblieben sind.

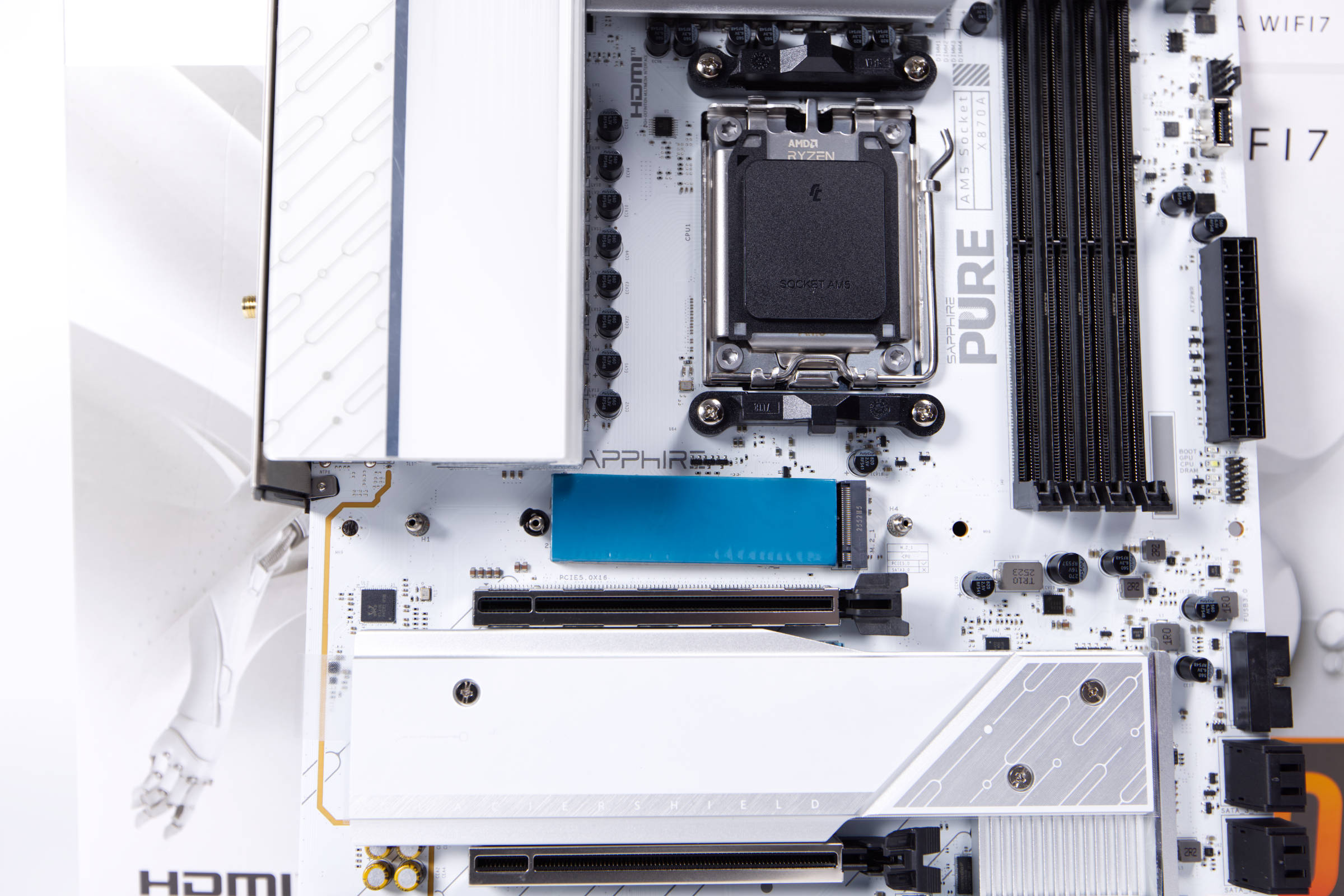

Der obere PCIe-5.0-Slot ist dabei vom größten Kühler bedeckt. Sapphire spendiert dem Slot auch ein dickes Wärmeleitpad, das zum Mainboard zeigt, und zwischen dem oberen Kühler gibt es dann dünnere Pads. So wird optimale Wärmeableitung und Systemstabilität erreicht.

Messwerte

Beim Leistungsvergleich mit einer Crucial T705 für PCIe 5.0 und Sabrent Rocket 4.0 Plus für PCIe 4.0 NVMe-Leistungstests, zeigt sich das Sapphire Board durchaus positiv. Es gibt natürlich Schwankungen bei den einzelnen Durchläufen, jedoch hat die SSD nicht gedrosselt, was bei manchen Boards durchaus vorkommen kann, wenn der Kühler zu klein ausfällt.

Robustes Power-Design

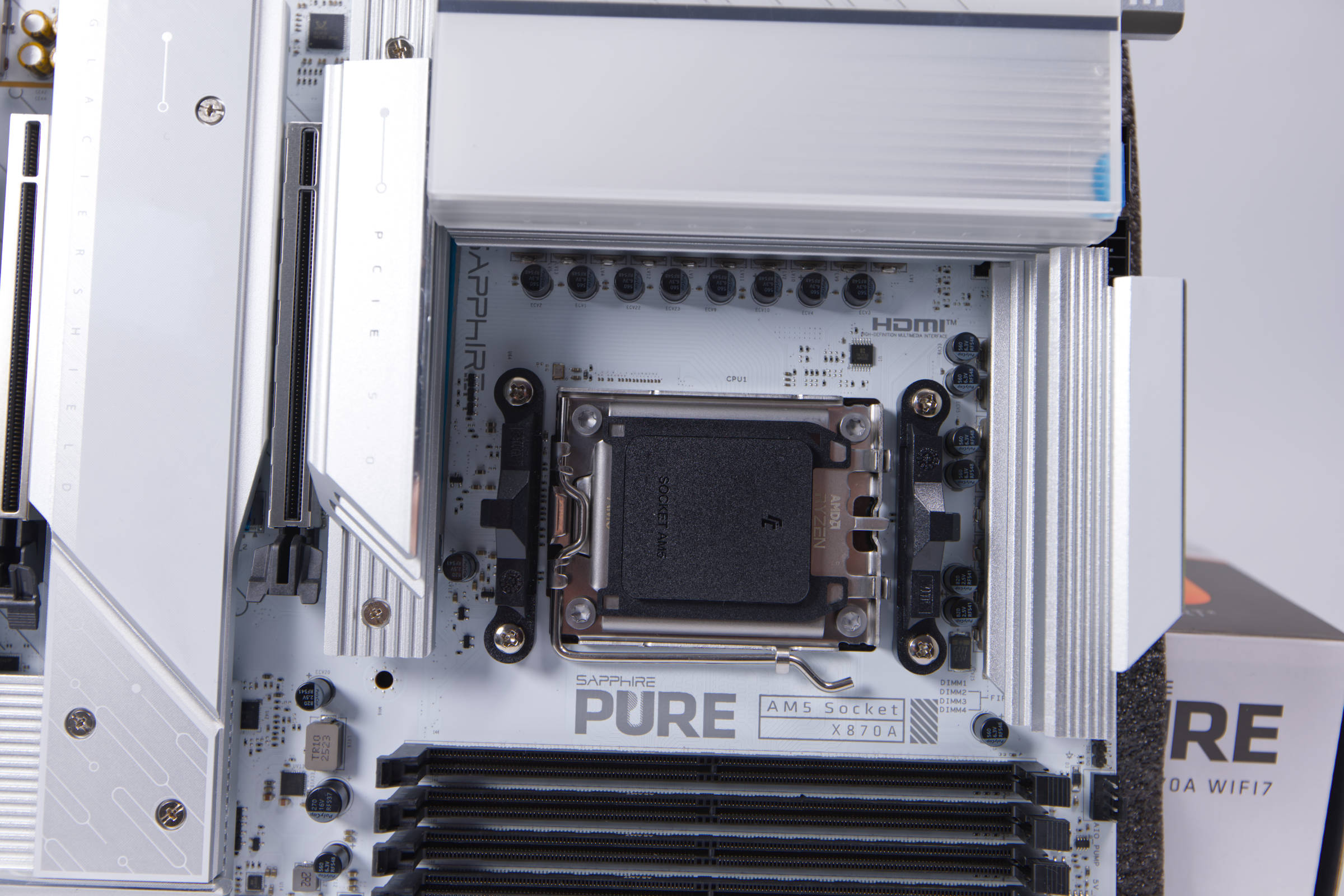

Bei dem PURE X870A WIFI7-Motherboard bietet Sapphire ein für die AM5-Plattform gut dimensioniertes Power-Design. Dieses soll auch der hungrigsten High-End-CPU von AMD standhalten und auch den Ryzen 9 9950X3D stabil und sicher betreiben können. So setzt Sapphire auf ein robustes Stromversorgungsdesign mit einer 16+2+1-Phasen-VRM-Konfiguration (Voltage Regulator Module), wobei jede Phase bis zu 55 A liefern kann, was einer kombinierten maximalen Stromausgabe von 1.045 Ampere entspricht. Die Integration von zwei 8-poligen EPS-Anschlüssen sorgt für eine stabile Übertaktungsleistung und Zuverlässigkeit bei intensiven Aufgaben.

Solche Konfigurationen sind wir auch von ASUS gewöhnt und sie erscheinen uns für ein High-End-Board als angemessen, um Reserven zu haben und für alles vorbereitet zu sein.

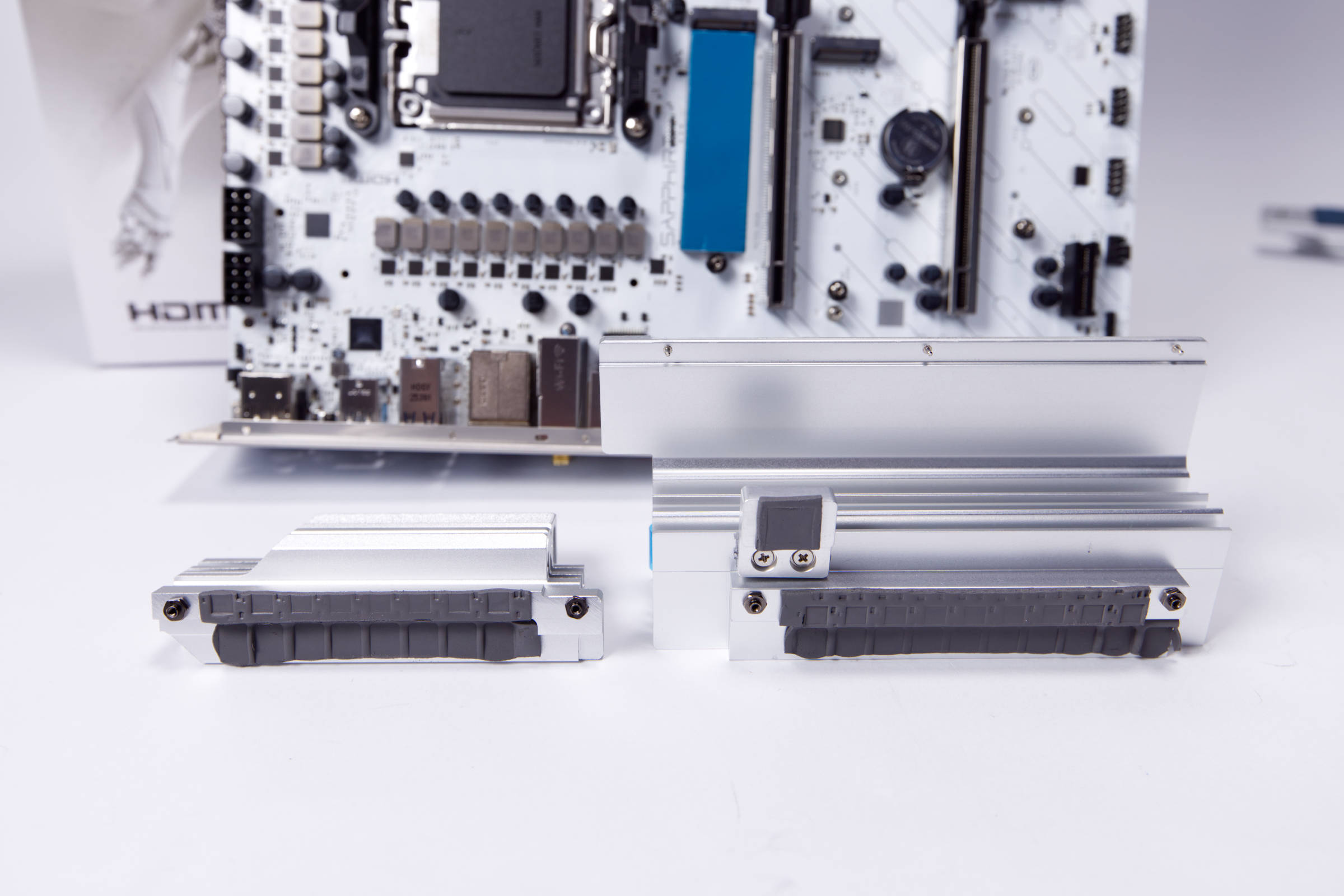

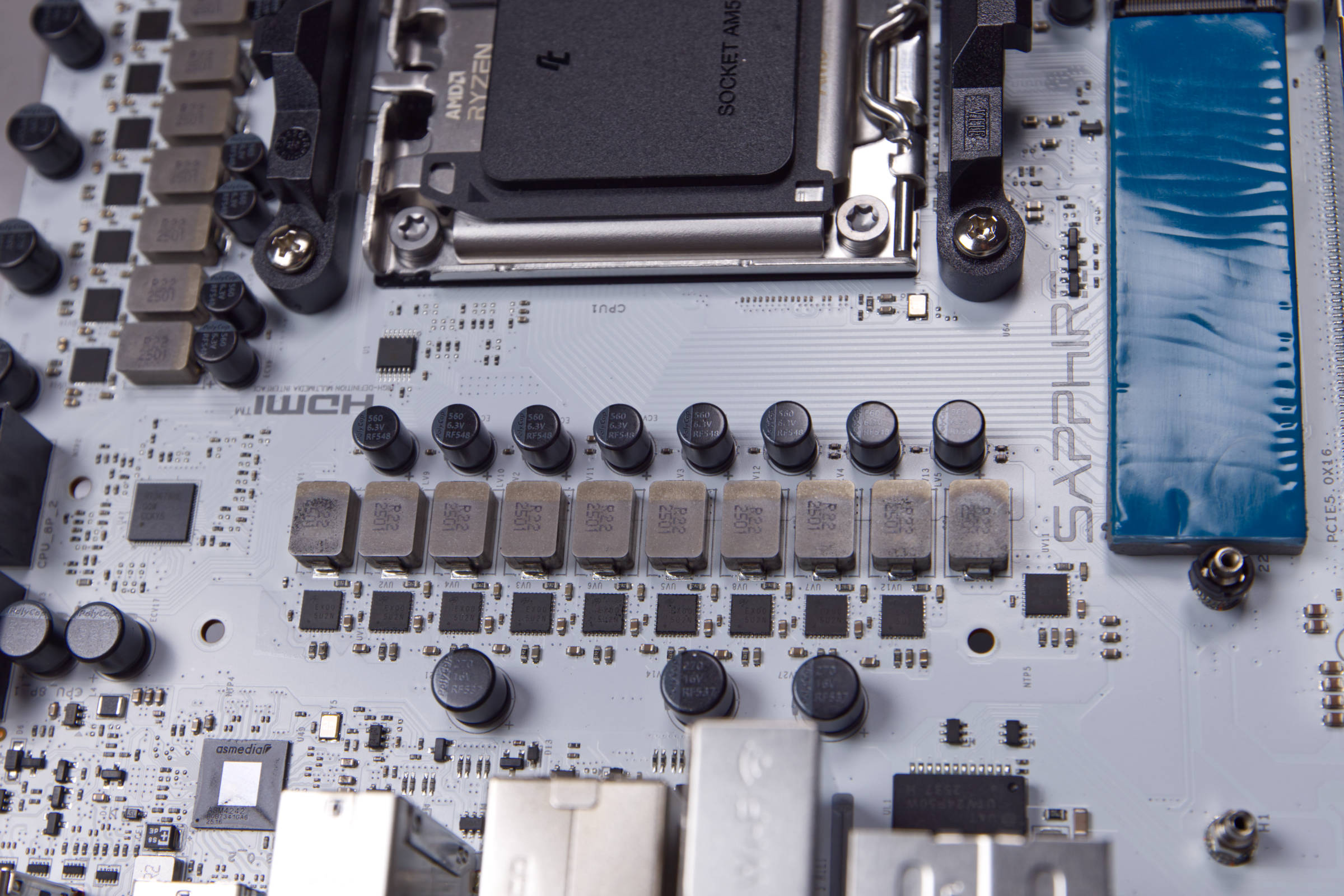

Die VRMs werden von massiven Kühlern abgesichert, denn die Abwärme der Komponenten muss effizient abgeleitet werden. Dabei werden die seitlichen 10 Phasen von dem größeren Kühler bedeckt. Dieser liegt auch auf dem ASM4242-Chip und kühlt diesen mit. Die Kühler sind dabei so ausgelegt, dass sie ausgeschnitten sind, um die Fläche zu erhöhen und die passive Kühlung zu unterstützen und vom geringen Luftstrom zu profitieren. Dieser Kühler schließt mit dem I/O-Panel eben ab und bildet visuell eine Einheit. Sapphire hat hier aber auf ARGB-Beleuchtung komplett verzichtet, auch wenn das Board Header für solche Beleuchtung aufweist.

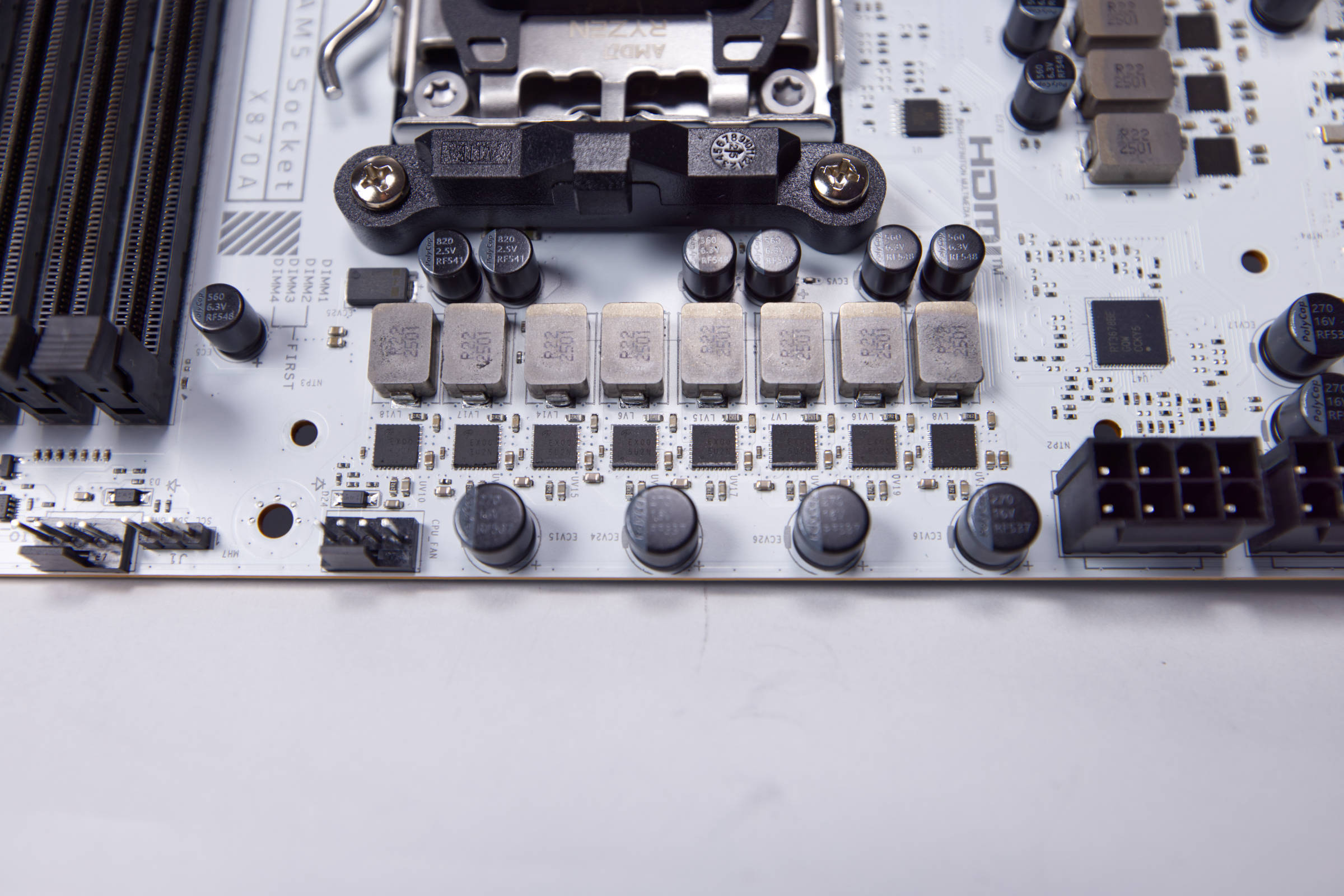

Der obere Kühler deckt die anderen 8 Phasen ab und fällt etwas kleiner aus. Es wird fast die ganze freie Fläche in dem Bereich von den Kühlern belegt. Dadurch ist es schon etwas schwer an die EPS-Stecker zu kommen, was den Einbau in manchen Gehäusen erschweren wird.

Beide Kühler sind auf der Unterseite mit passenden Wärmeleitpads bedeckt, die zäh sind aber nicht zerbröseln. Die Kontaktflächen sehen akzeptabel aus, was auf einen ausreichenden Kontakt zwischen Kühler und Bauteilen hindeutet - auch wenn die äußeren Abdrücke tiefer sind als die in der mittleren.

X870 im Vergleich zu Vorgeneration

Bei einem Sprung im Namensschema von 600 zu 800 würde man eigentlich offensichtliche Neuerungen erwartet, doch ist es bei dieser Generation alles anders. Man muss in der Tabelle genau suchen, um Unterschiede zu erkennen. Bei der 600er-Serie gab es nur geringe Unterschiede zwischen dem X670- und X670E-Chipsätzen, doch der X870 scheint sich deutlicher von dem X870E zu differenzieren. Der X870E bietet vor allem mehr Support für USB-Anschlüsse und hat mehr PCIe 5.0 Lanes. Dennoch sind X870-Boards mit vollwertigen PCIe 5.0 Lanes ausgestattet, die dem X670-Chipsatz noch fehlten.

Verpackung

Das PURE X870A WiFi 7 kommt in einem großen Karton, der auch noch sehr edel gestaltet ist. Beim Karton hat Sapphire im oberen Bereich auf eine silberne Beschichtung gesetzt, die sehr metallisch wirkt. Der Rest ist passend zu dem Board in Weiß und Schwarz. Die AMD-Schriftzüge werden weiter in dem AMD-Design beibehalten, weil das vorgegeben ist.

Der untere Bereich ist mit Klebeband zugeklebt, damit die Verpackung nicht beim Transport aufgeht. Zum Öffnen zieht man an dem Klebeband und kann dann den oberen Teil der Schachtel hochdrücken. Daraufhin kommt ein harter Kontrast, denn das Innere ist schwarz. Die Einlage aus Pappe hat Glossy-Elemente, die den Schriftzug "FORGED FOR THE FROST" hervorheben. Die Aufmachung macht was her und vermittelt einen hochwertigen Eindruck.

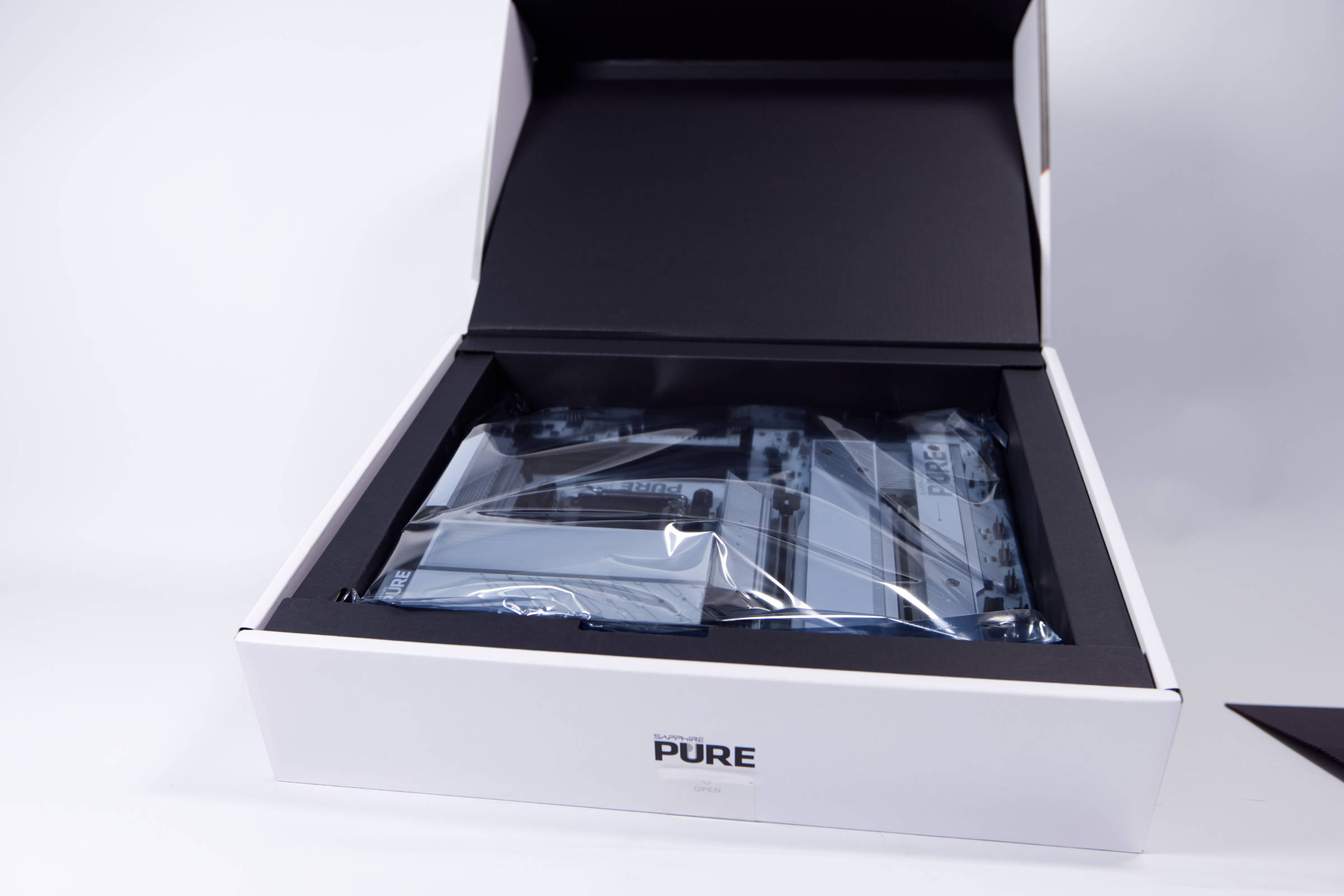

Unter der Einlage befindet sich das Mainboard, das in antistatischer Folie verpackt ist. Dieses kann man in der Pappschale herausziehen, die beim Transport auch vor Schäden schützt.

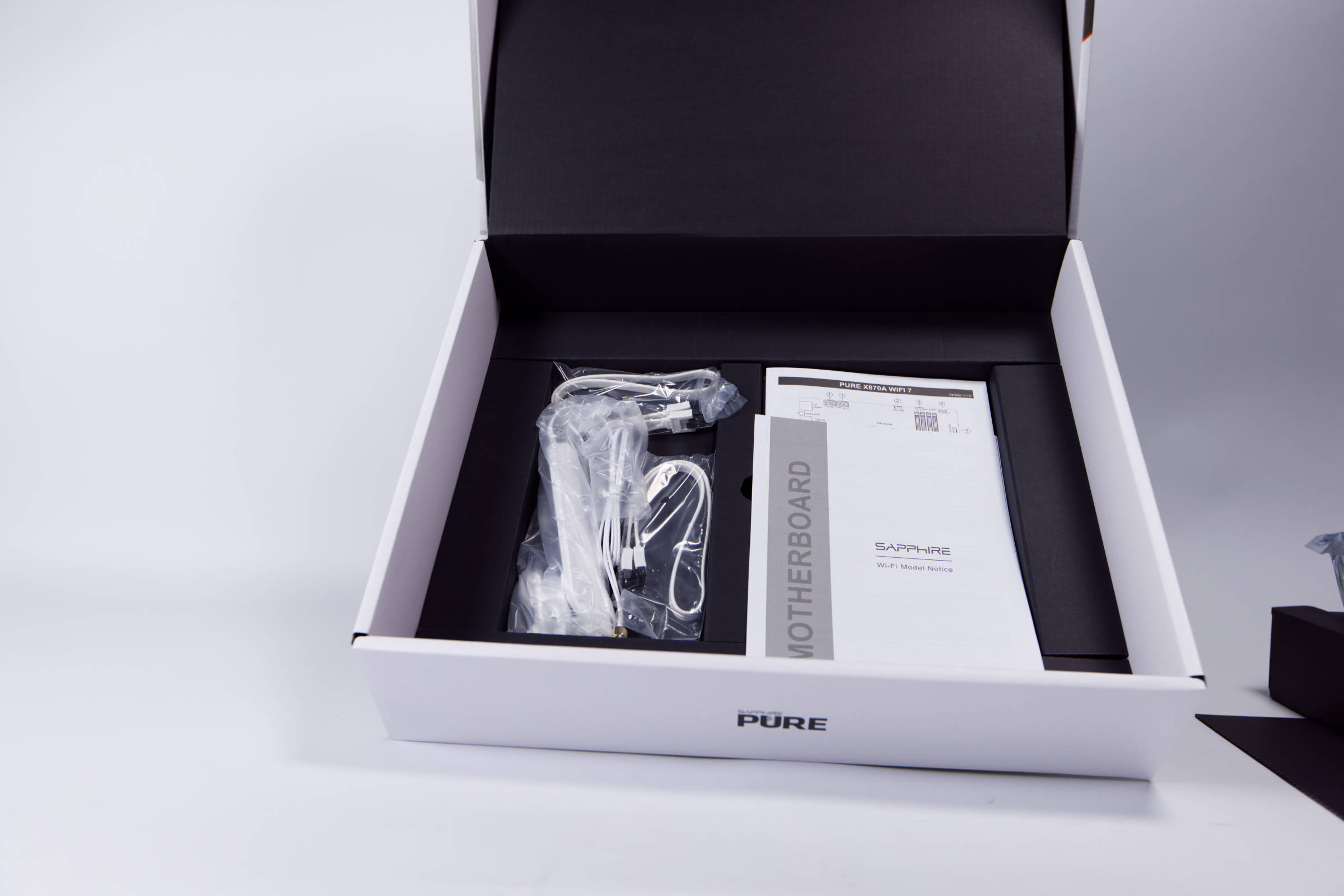

Lieferumfang

Der Lieferumfang ist durchschnittlich, denn es gibt keine Sticker oder Besonderheiten, die Fans begeistern könnten - Sapphire konzentriert sich auf das Wesentliche:

• 2 x weiße SATA 6 Gb/s-Kabel
• 1 x weiße Sapphire-WiFi-Antenne
• 1 x Handbuch
