So,

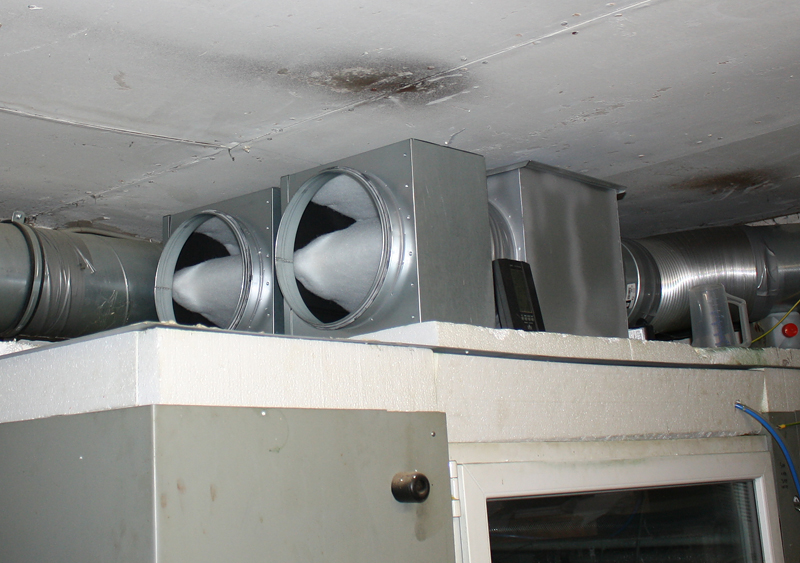

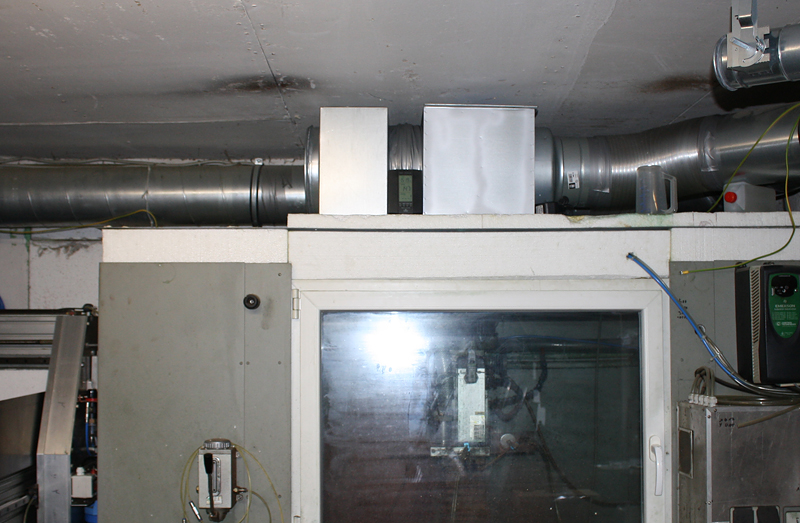

der Bau der Luftfilteranlage neigt sich so langsam dem Ende zu. Der Blechkanal hat knapp über 100€ gekostet den ich mir hab anfertigen lassen.
Der Aktivkohlefilter so um die 200. Beides ist montiert und die Anlage wurde eingestellt.
Ich habe mit einigen Firmen gequatscht und es hat sich eine Luftwechselrate von 10-12 ergeben. Das sollte definitiv passen da alle Maschinen zusätzlich eine Kabine haben wo auch abgesaugt wird, und die große Maschine eine lokale Absaugung am Werkzeug hat.
Dann kommen wir zur Pressung. Die Firmen sind da gar nicht drauf eingegangen. Alle haben nur den Volumenstrom berücksichtigt. Also habe ich das auch jetzt gemacht. Luftwechselrate von 10 passt. -> 900m³/h. Glücklicherweise habe ich gut eingekauft ohne zu wissen was. Das einzige was klar war, war H13 Filter wobei ich nachträglich festgestellt habe das dies noch nicht perfekt war. Also Aktivkohle nachgeschaltet.
Beide F9 Vorfilter können zusammen nur 900m³/h. Die größeren H13 Filter können sicherlich deutlich mehr da die zusammen 3x größer sind (30m² Filterfläche was den Wechselintervall dramatisch erhöht). Die Strömungsgeschwindigkeit liegt bei 8m/s was für CFK genau richtig ist. Für Ölnebel reicht es leider nicht aus. Da liegt der vorgeschriebene Wert bei 12m/s.
Da der Krebserzeugende CFK Staub wichtiger ist, bleibe ich da bei 8m/s. Mehr geht auch nicht da sich dann der Volumenstrom erhöhen würde was die F9 Filter nicht mit machen. Ich müsste mir quasi eine dritte Filterbox hinstellen um etwa eine Luftwechselrate von 12 zu bekommen, bei 12m/s was jedoch für CFK zu hoch wäre. Kann ja sein das die CFK Partikel dann einfach durch den Filter durchschießen weil sie zu schnell fliegen.
Im Umkehrschluss sind 8m/s für Öle zu niedrig. Könnte bedeuteten das die Partikel im Rohr schneller absinken und die mir die Rohre von Innen einsauen. Was sie so oder so tun würden. Allerdings schneller. Aber vollkommen egal. Bzgl. Strömungsgeschwindigkeit habe ich mit 200er Wickelfalzrohr also instinktiv auch alles richtig gemacht. Sodass man sagen kann das außer der überdimensionierte Lüfter ( was aber gut ist da er nicht auf Vollast laufen muss ( Geräuschemmissionen) alles richtig gemacht wurde. Da bin ich schon irdend wie stolz auf mich.
Vorbereitet wurden auch Druckdifferenzwächter. Ich habe mir mal 5Stk. bestellt ink. Anschlusskit die jeweils vor und nach den Filter geschaltet werden. So erkenne ich wann der Filter voll ist und gewechselt werden muss. Das ist für die zukunft wichtig und muss jetzt nicht so dringend schon montiert werden. Ich denke ich baue die Dinger im September ein. Vorher habe ich keine Zeit. Entschieden habe ich mich für Differenzdruckwächter JDW-5. Meckert bitte nicht über meine kreative Filterhalterung hahaha Achja. Gesamtkosten belaufen sich auf etwa 3500-4000€
Unterdessen wurde auch meine Frässpindel repariert für etwas über 2400€. Leider habe ich meine Wasserkühlung noch nicht dafür bauen können weil ich entweder krank war oder anderweitig beschäftigt war. Der Bau der Wakü mit den Hailea Ultra Titan 2000A soll aber ab kommende Woche folgen. Wenn ich heute in 2 Wochen fertig bin mache ich 3 Kreuze. Dann kann ich wieder mit 3 Maschinen fräsen. Danach wird dann die nächste Fertigungsrunde starten. Aktuell leider eine sehr kleine. Falls mich jmd. unterstützen möchte, also falls die Fertigungsrunde größer werden soll, kann mich da jeder unterstützen. Würde mir sehr helfen nach den Außenständen die ich jetzt hatte.
Ferner soll meine Bf20 Vario in absehbarer Zeit ersetzt werden. Ich würde gerne etwas mehr Verfahrweg haben und habe deshalb einen größeren Kreuztisch gekauft. Verfahrweg wäre dann 340x220mm. Die Umrüstung kostet all ink etwa 1500€ wobei 1000€ vom Erlös der BF20 kommen sollten.
Unklar ist ob die Maschine auch mit pneumatischen Werkzeugwechsler ausgestattet werden soll ( wenn ja, kämen nochmal 500€ drauf) oder ob ich mit meiner 3Kw Chinaspindel weiter arbeite. Die Maschine wird wie immer selbst geplant und gebaut. Pneumatischer Wechsler mit Chinaspindel liegt schon 4 Jahre im Schrank.
Darüber hinaus wurde ein Typ B FI eingebaut der leider zu flink ist. Bei 30mA ballert es mir öfter mal den FI raus wenn ich die Spindel einschalte :-( 200€ für nix ausgegeben). Ich hoffe das sich das Problem verflüchtigt nach dem ein 100mA Fi drinne ist. Ab und zu freezed auch mal meine Bf20 ein. Also der PC. Es kam gehäuft zu Schrittfehlern die nicht mechanischer Natur waren. Also habe ich es mal versucht ein zweites Netzteil einzubauen sodass jetzt 2 Netzteile für 3 Achsen zur Verfügung stehen. Das Problem war damit leider nicht behoben. Dann habe ich die PC Hardware komplett rausgeschmissen und durch neue ersetzt. Bisher hatte ich weder Freezes noch Schrittfehler. Ich hoffe das Problem scheint damit beseitigt worden zu sein. Denn das nervt richtig. Man ist schon völlig fertig mit der Welt und dann kommen noch unerklärliche Fehler der Maschine hinzu.

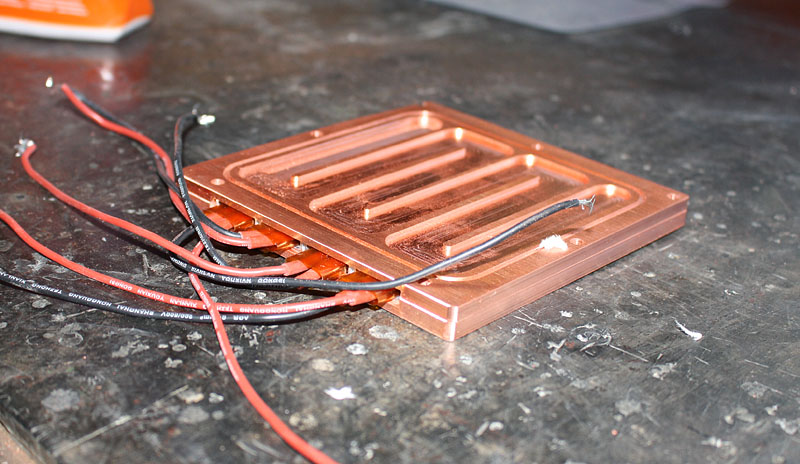

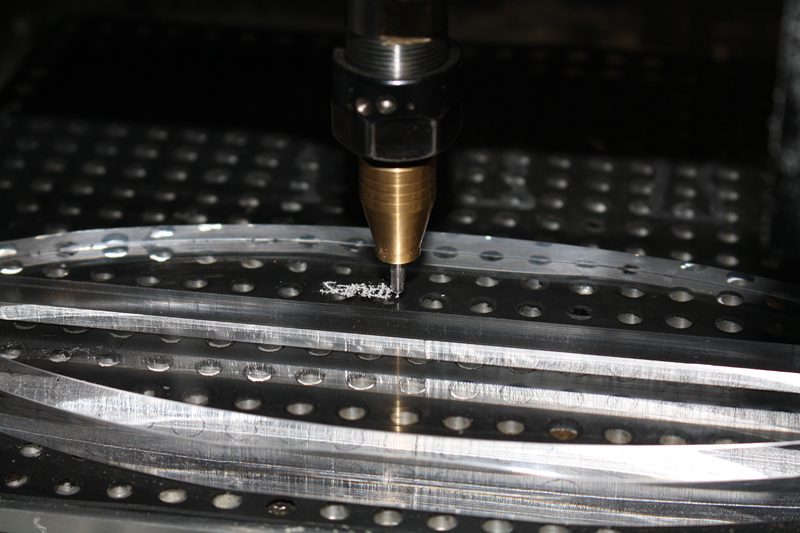

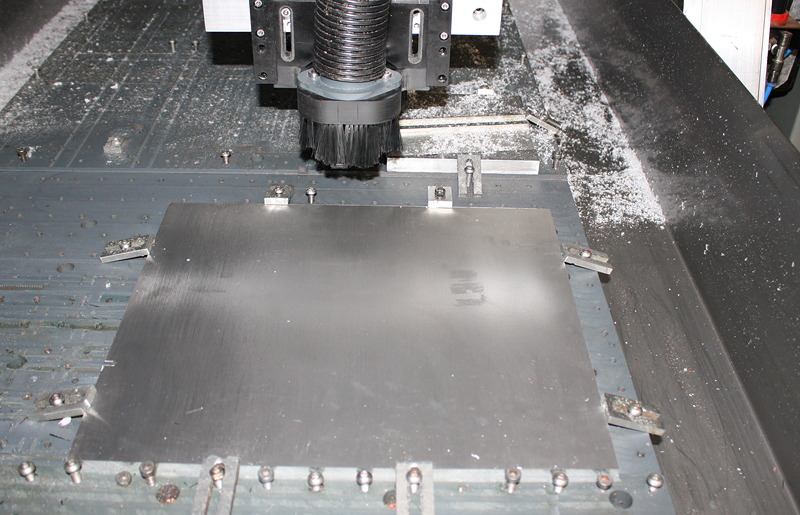

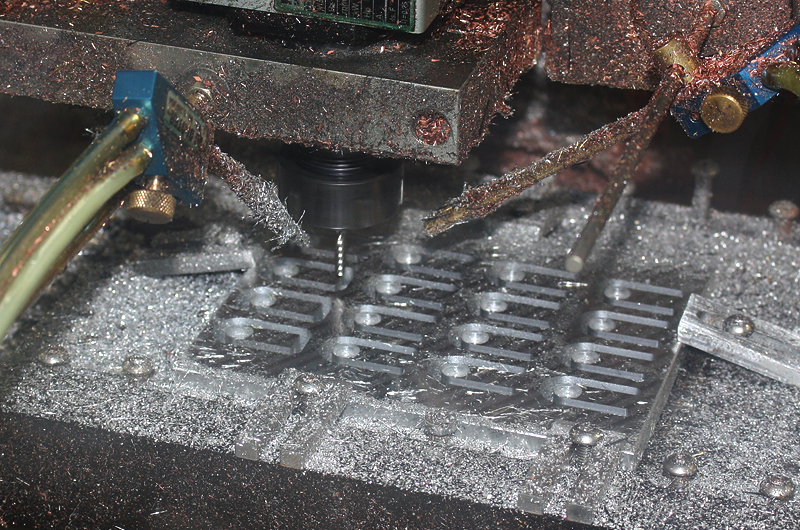

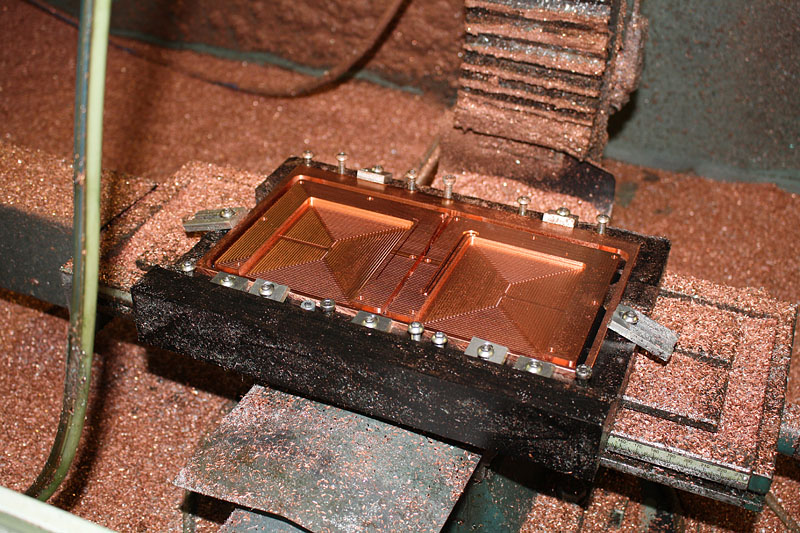

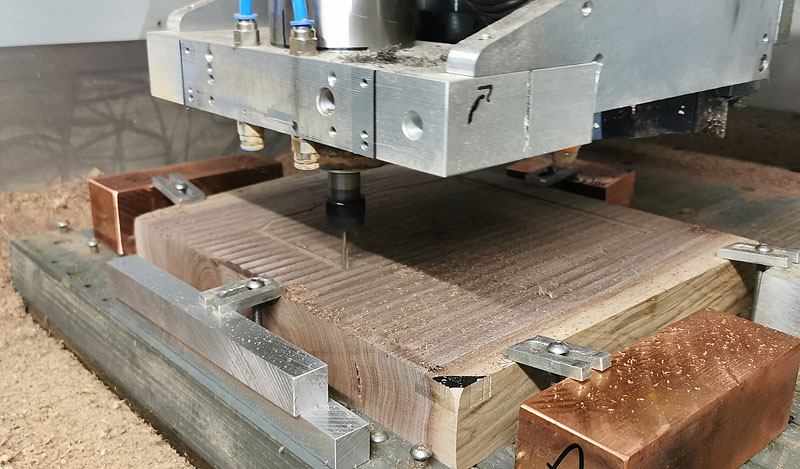

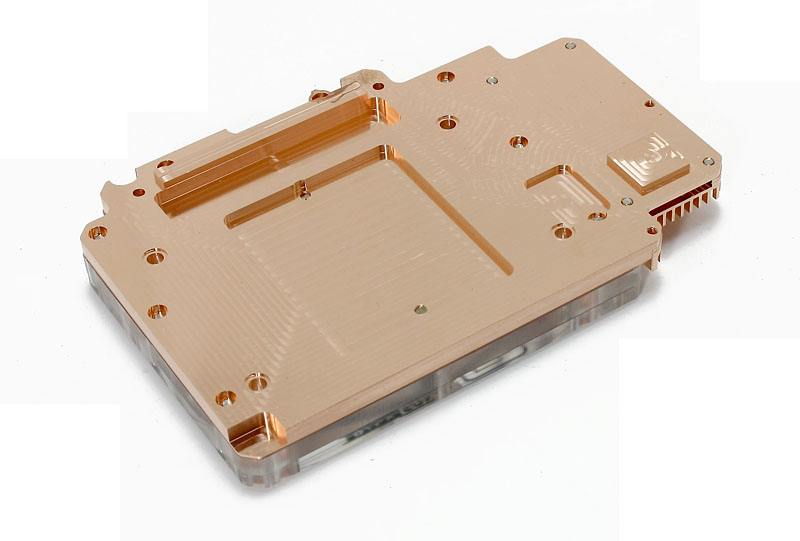

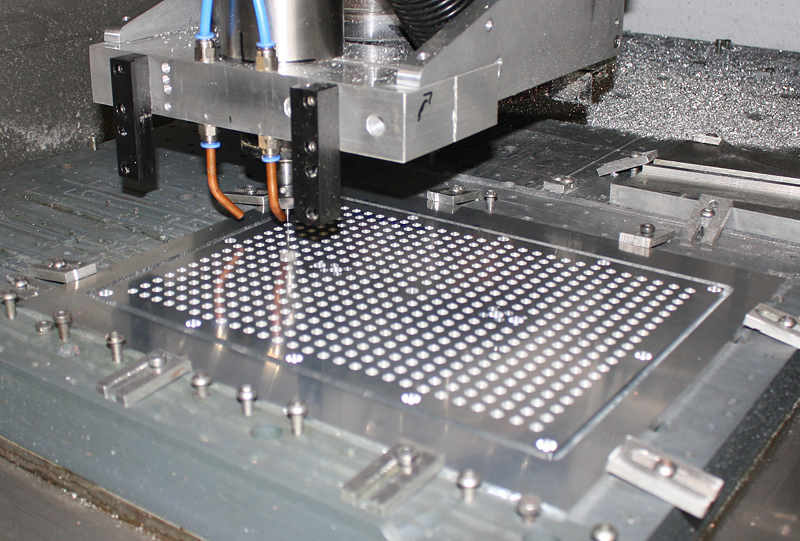

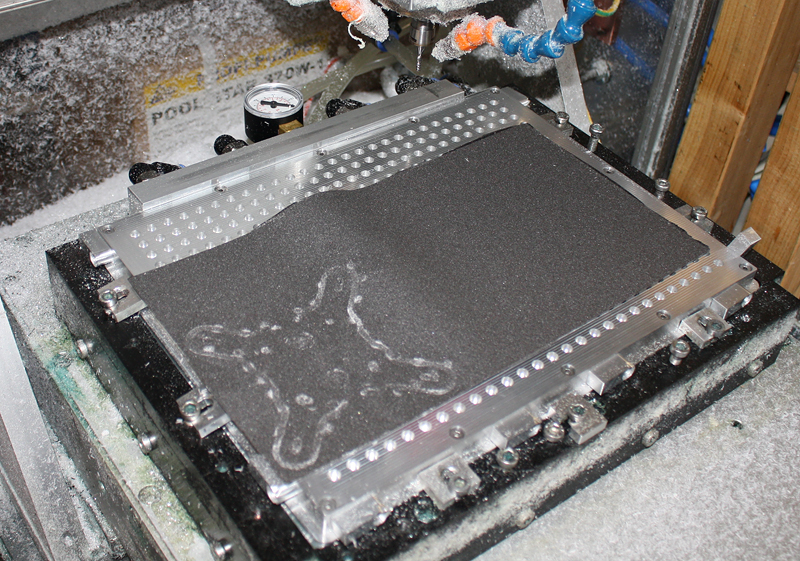

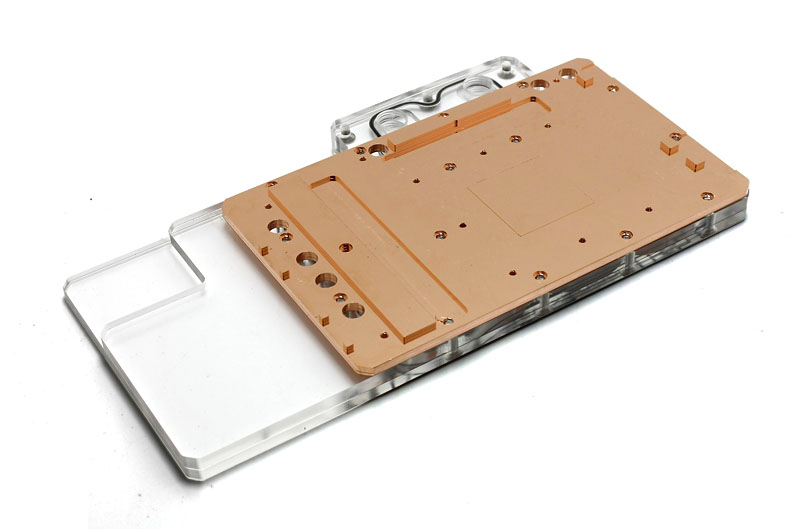

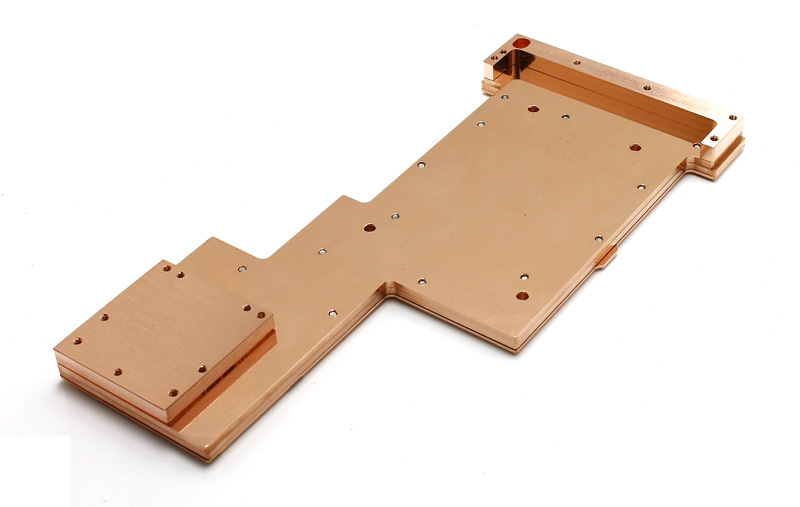

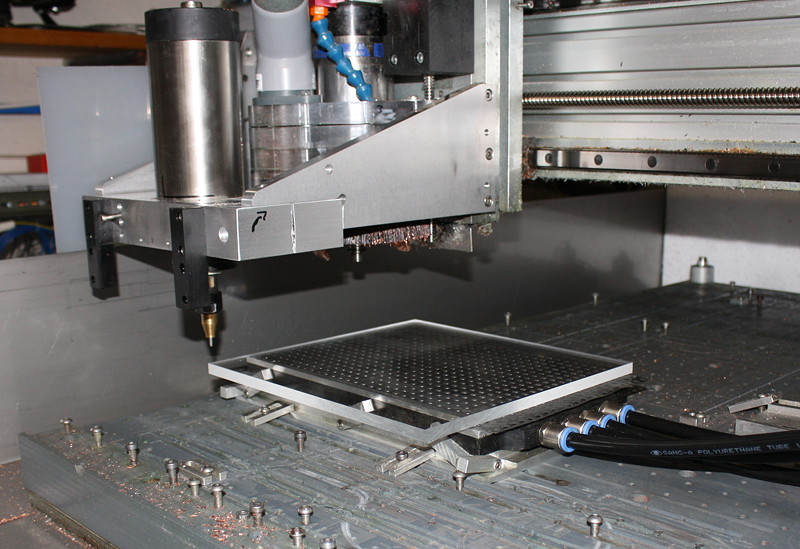

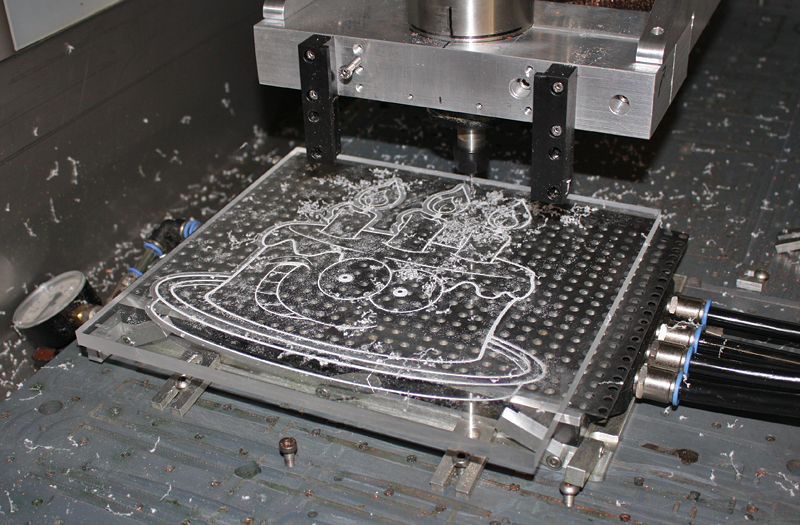

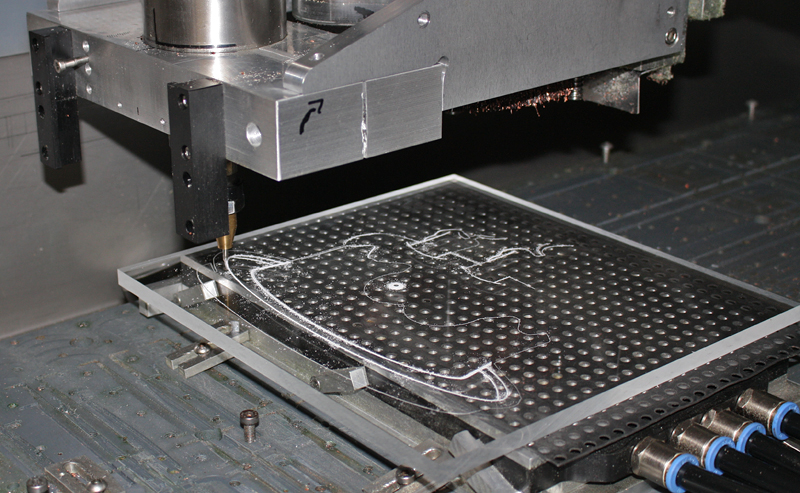

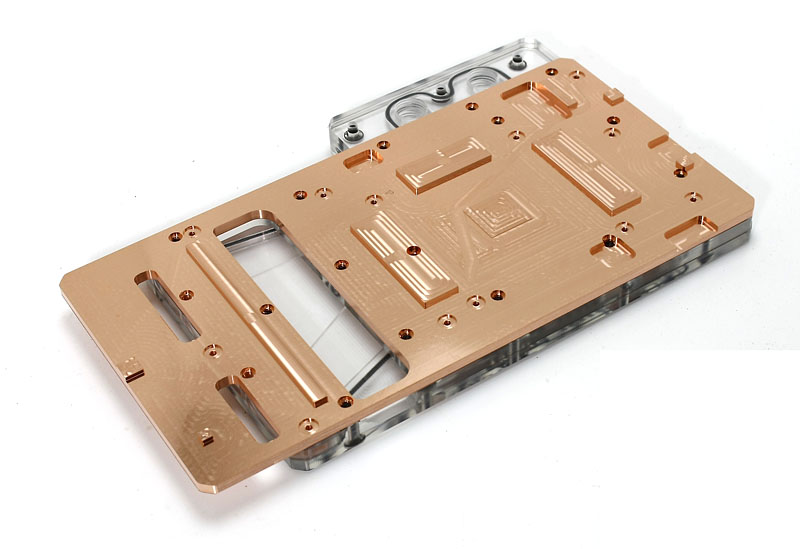

Letztes WE habe ich erstmals größere Bodenplatten aus Kupfer auf der kleinen HSC Fräse gefräßt. Wo ich nur Vacuumspannen kann. Das hat recht gut funktioniert wobei die Schnittkräfte sehr niedrig waren. Denn bei 1.2Kw und 60.000U/min passiert nicht viel. War aber eine gute Vorbereitung. Da später nicht nur Kunststoffteile mit Vacuum gespannt werden sollen, sondern auch alle Kupferteile. Das erübrigt das abschleifen der Haltestege.
Bei einen Test ist mir aber die Vacuumpumpe abgesoffen. Habe erstmal tierisch nen Film geschoben da so eine Pumpe gut 1000€ kostet. Nach dem ich sie denn geöffnet hatte konnte ich aufatmen. Der Service ist total einfach wobei man Samstags nicht gerade Vacuumpumpenöl ausm Baumarkt beziehen kann :-(
Glücklicherweise habe ich nen Klimatechniker an der Hand der mir dann ne Kanne Vacuumpumpenöl gespendet hat. Pumpe läuft wieder. Zum Absaufen kam es da das Werkzeugschmiersystem eine einzige Katastrophe ist. Mal kommt etwas raus, mal gar nichts... Bei kleinen Teilen wo die Maschinenlaufzeit nur 10 oder 15min beträgt, ist das egal. Bei größeren Teilen die 2h dauern aber schon. Nach etwa 20min reduziert sich die Kühlflüssigkeitmenge von alleine, und ich müsste die Ventile nachstellen. Hab ich aber nicht gemacht. Weil ich die Ventile etwas mehr geöffnet hatte. Kein Bock eine halbautomatische Maschine zu betreuen...Dachte, passt schon. Naja... Teil war gefräßt, sah gut aus, aber die ganze Bude war vernebelt weil die Vacuumpumpe Kühlschmiermittel ausgeblasen hat. Das sind alles so Probleme die keiner brauch.

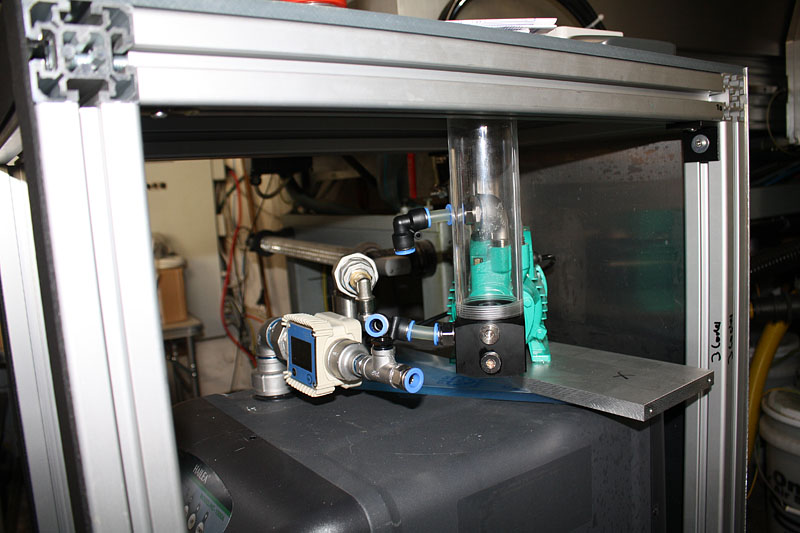

Irgendwo verstopft es im Mindermengenkühlschmiersystem. Aber wo? Ich habe extra die Filter im Behälter getauscht ( 10x höhere Oberfläche) aber das Problem ist damit nicht behoben. Das Kühlmittel ist sehr flockig. Es kann sein das es daran liegt. Ich halte es sogar für Wahrscheinlich. vielleicht ist es zu alt, oder kalt geworden. Keine Ahnung. Aber es muss noch in diesen Jahr eine Lösung dafür her. Hoffentlich ohne 400€ für neue Düsen ausgeben zu müssen. Ich habe kein Geld mehr für solche Sprünge. Corona hilft auch nicht gerade dabei :-( Jeder der mich unterstützen möchte ist willkommen.

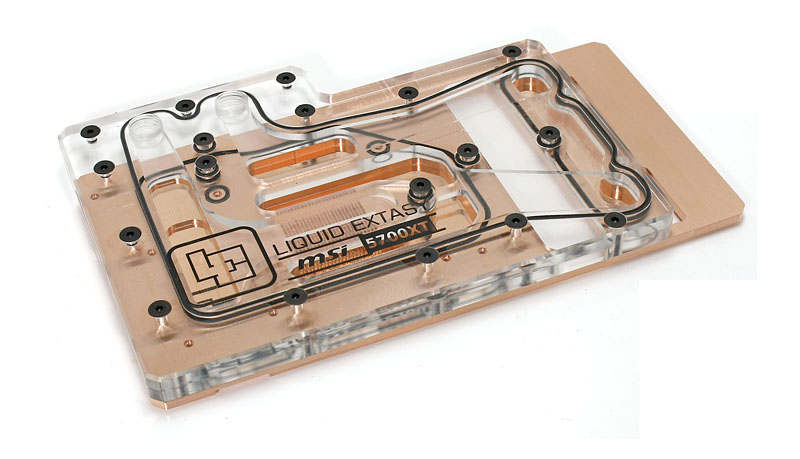

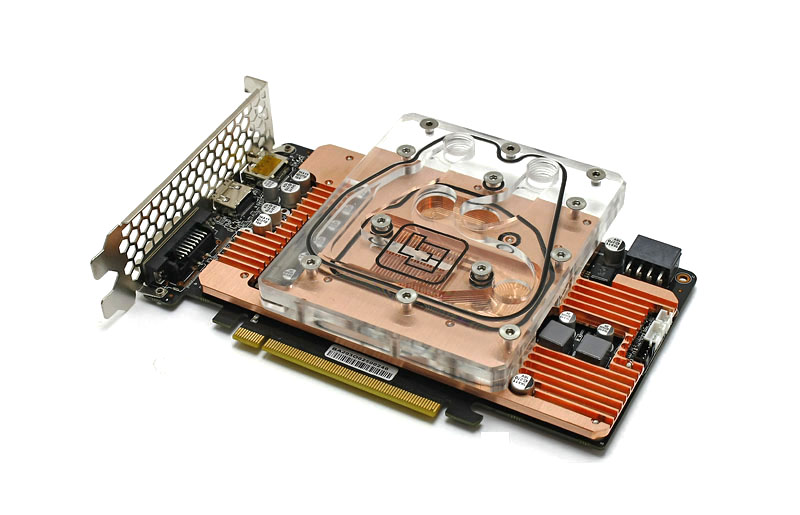

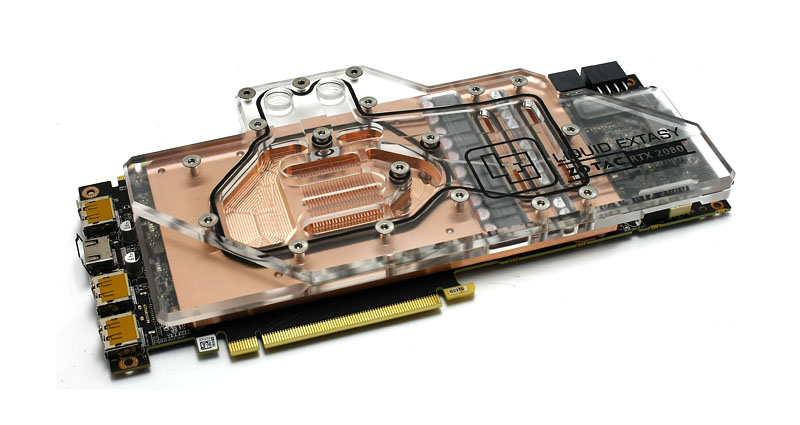

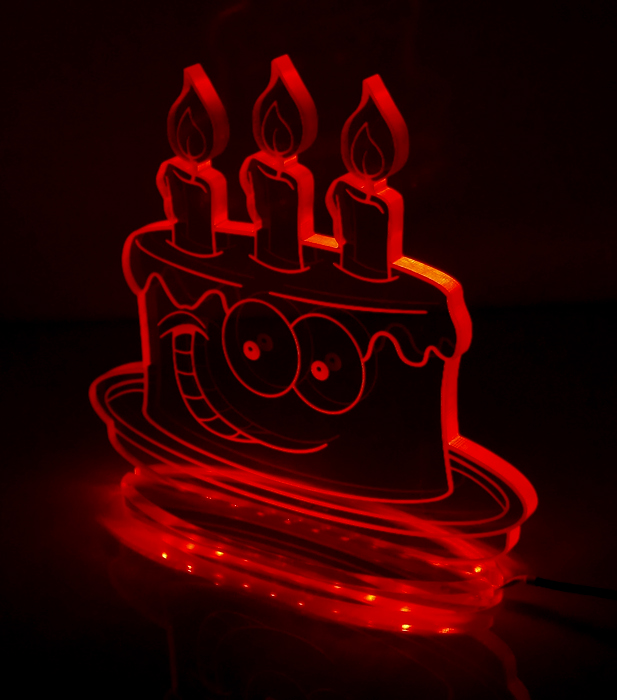

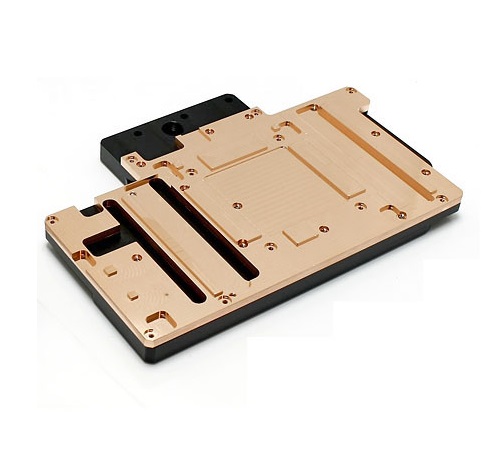

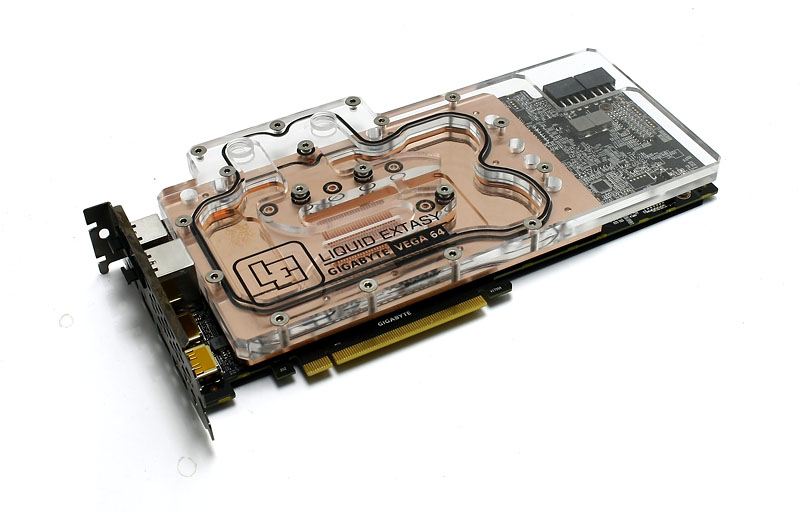

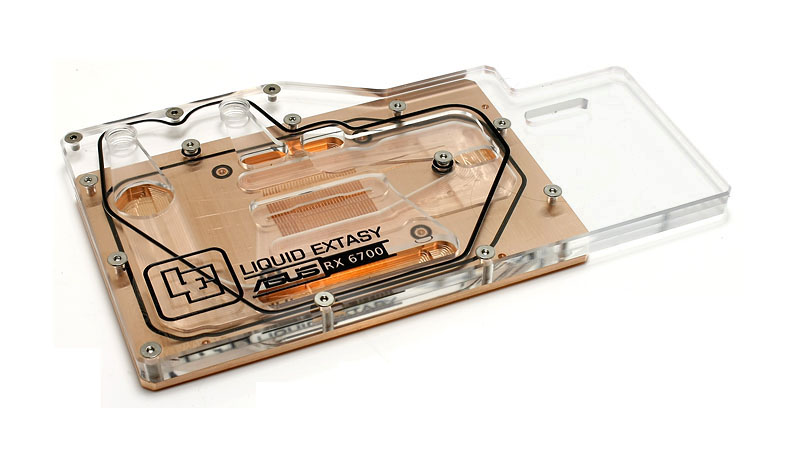

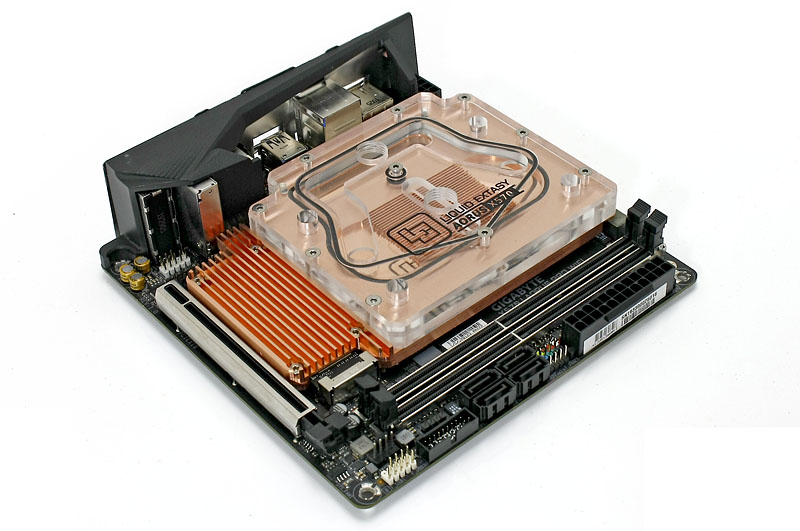

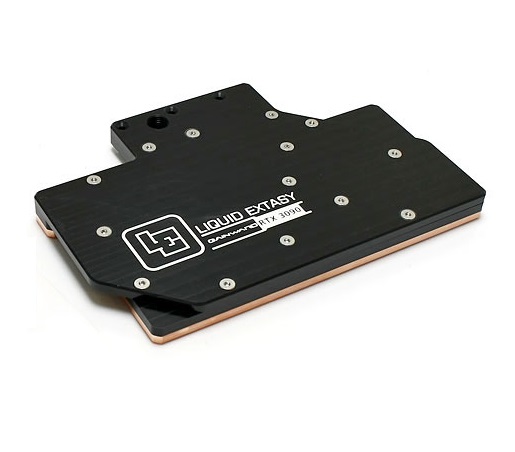

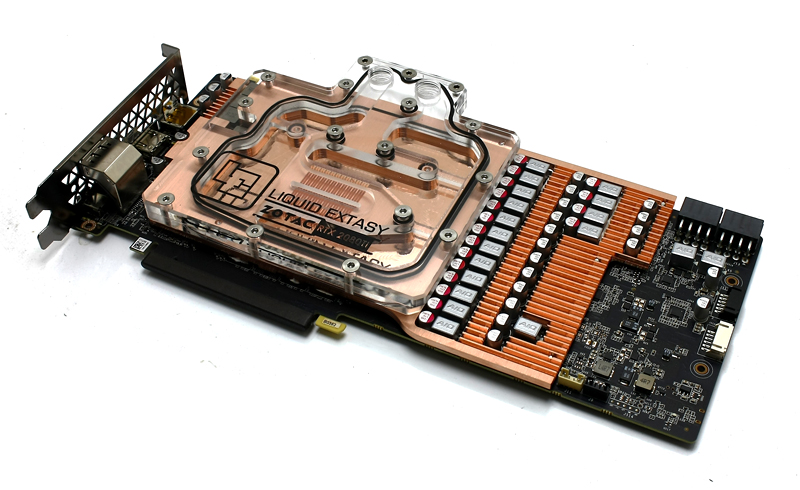

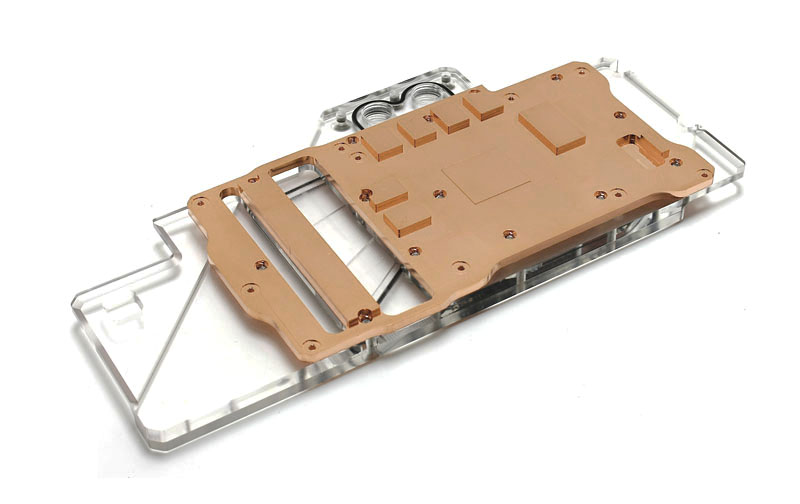

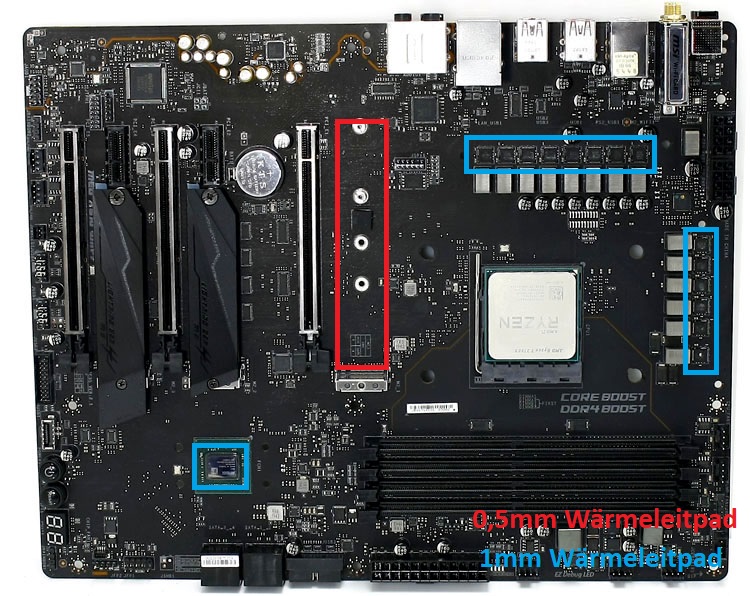

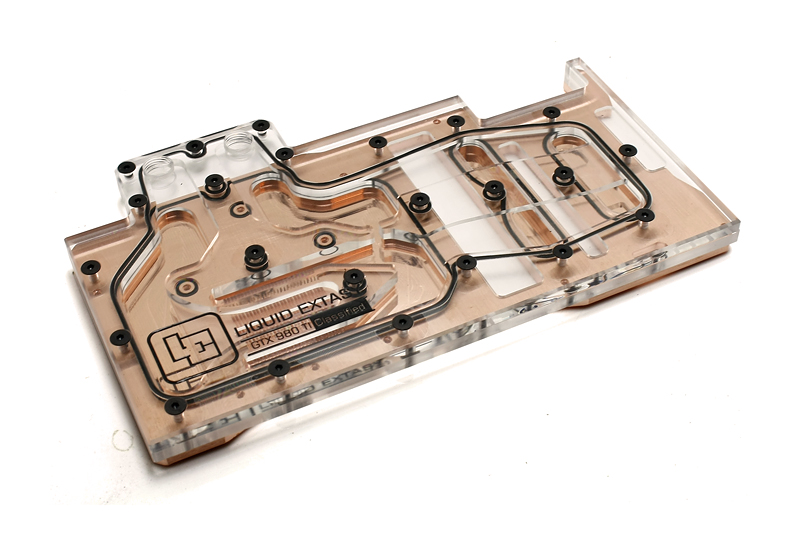

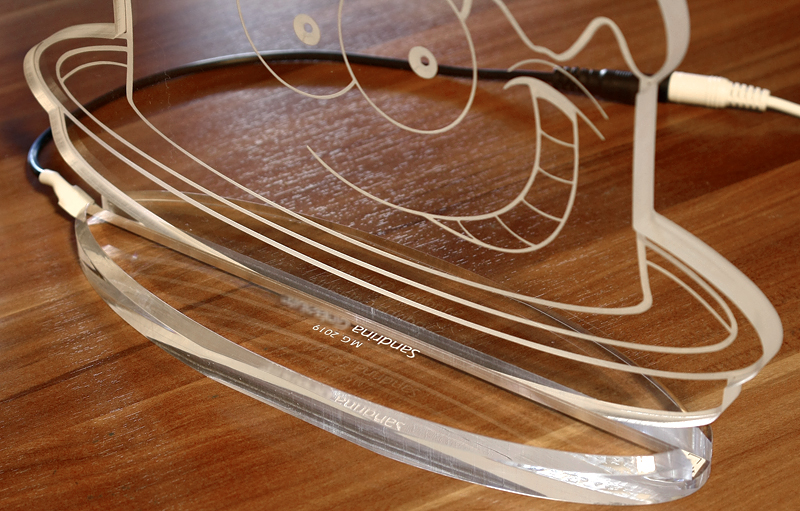

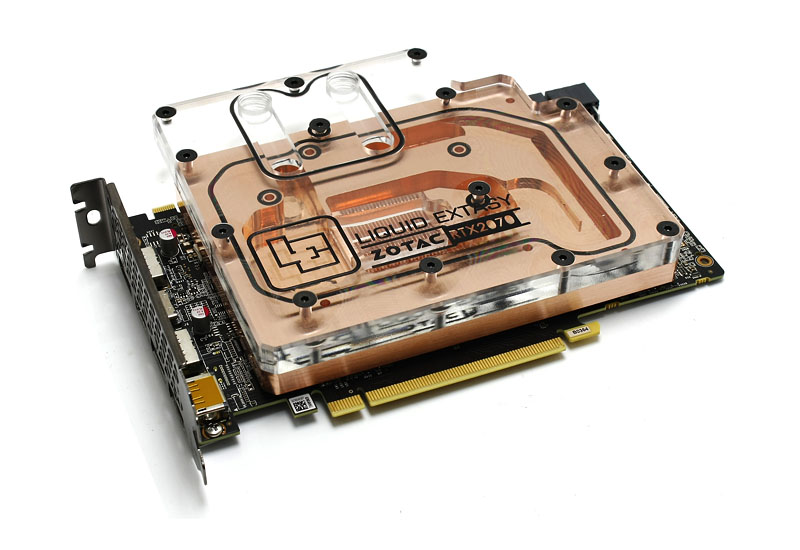

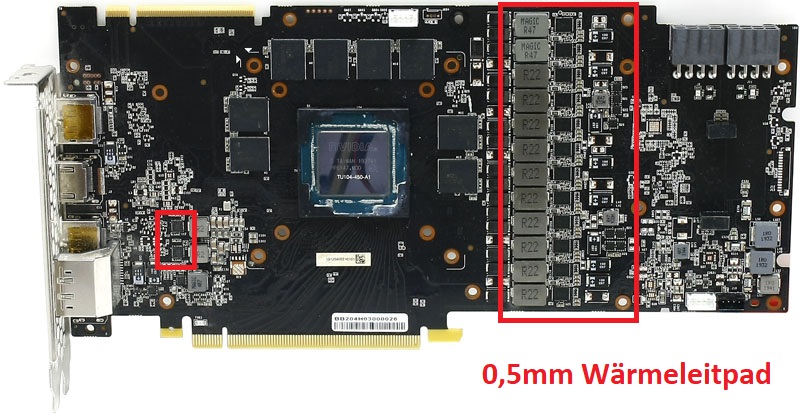

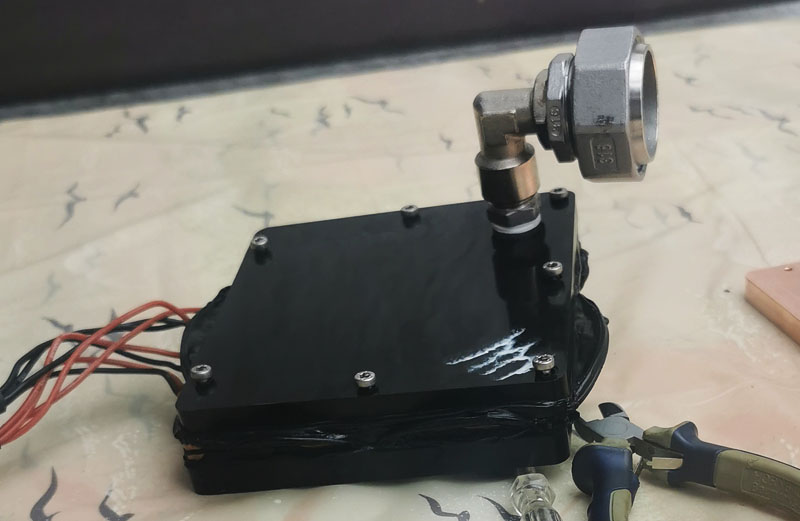

Kühler gibt es natürlich weiterhin. Ich versuche bis zum Ende des Monats die Bilder aufzuarbeiten und vorzustellen. Kann aber nicht versprechen obs klappt. Denn gesundheitlich gehts mir schlechter wie nie. Die Konzentrationsprobleme konnten geheilt werden, aber jetzt geht es so langsam Muskulär und Augentechnisch richtig los. Ich hoffe es geht nicht in Richtung neurodegenerativ. Die Kosten für Ärzte und Labore übersteigen seit dieses Jahr deutlich die Kosten der Ausgaben für Maschinen. Ich hoffe das ich in den kommenden Monaten Gewissheit habe das wirklich nichts neurodegeneratives ist ( obwohl es Hinweise im Labor und Symptombezogen gibt) und das ich schnell wieder fit werde und kommendes Jahr angreifen kann. Dann können sich die Chinasupplieer wie Alphacool und co aber eine Anstecken! Zwischen durch experimentiere ich etwas mit RGB.

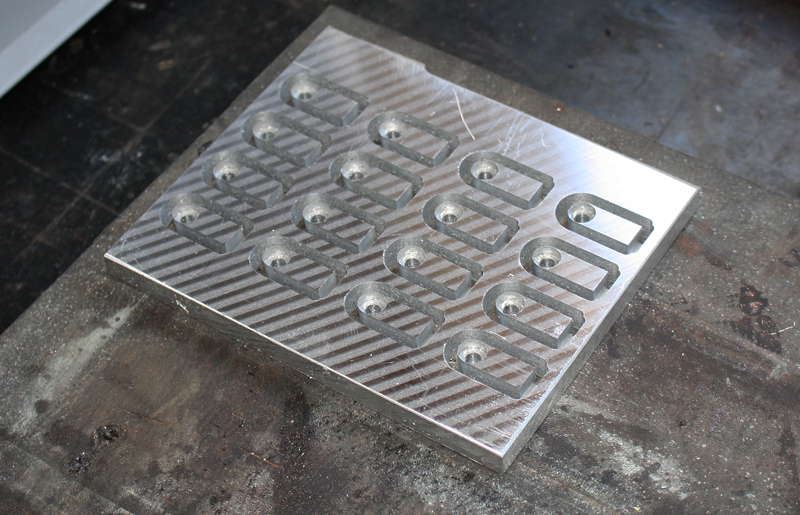

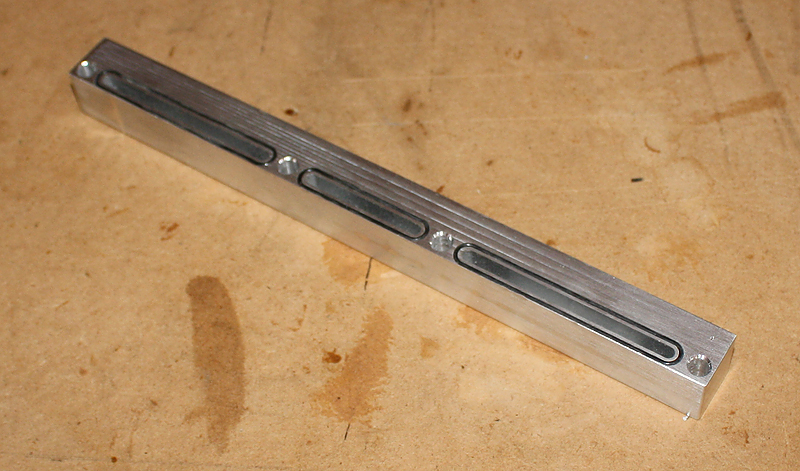

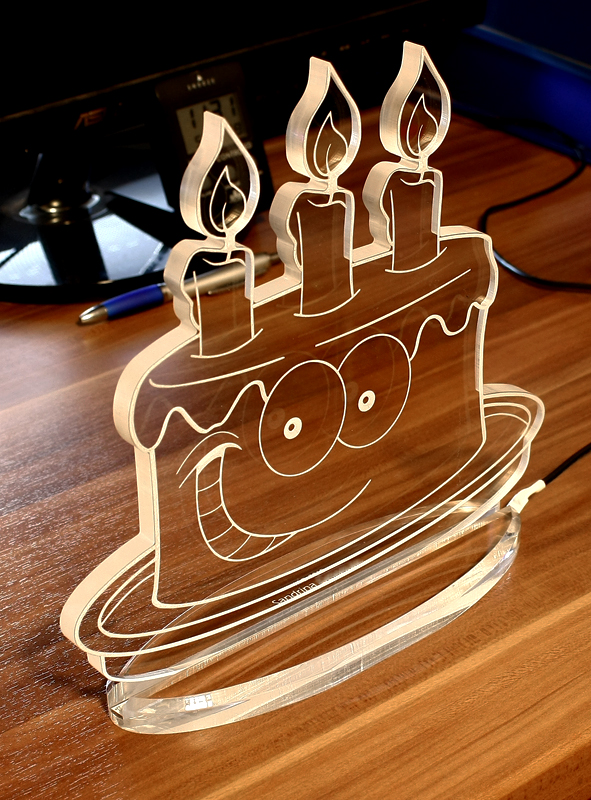

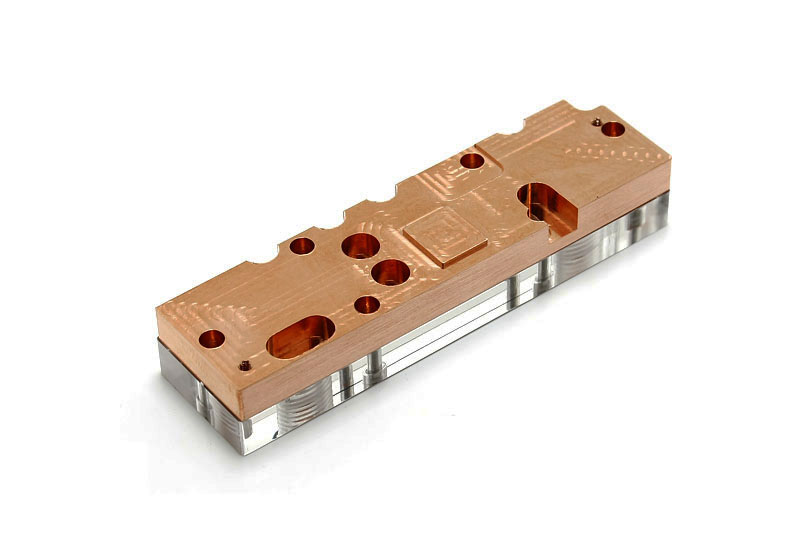

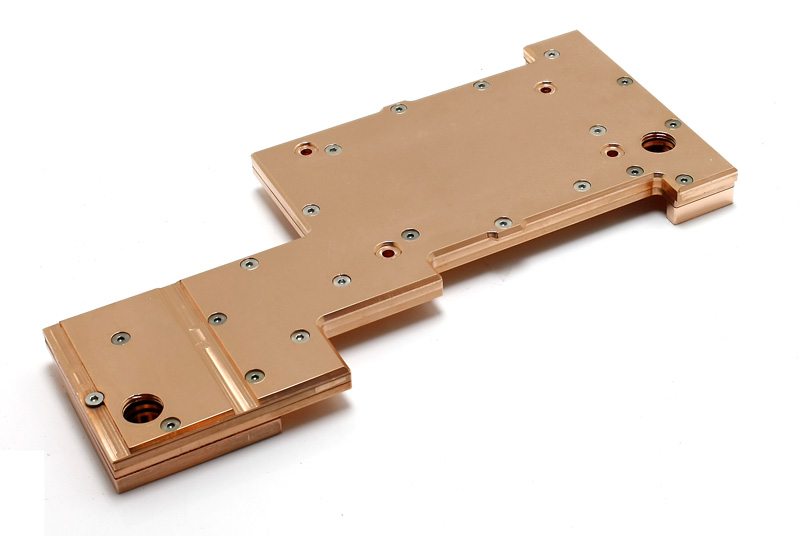

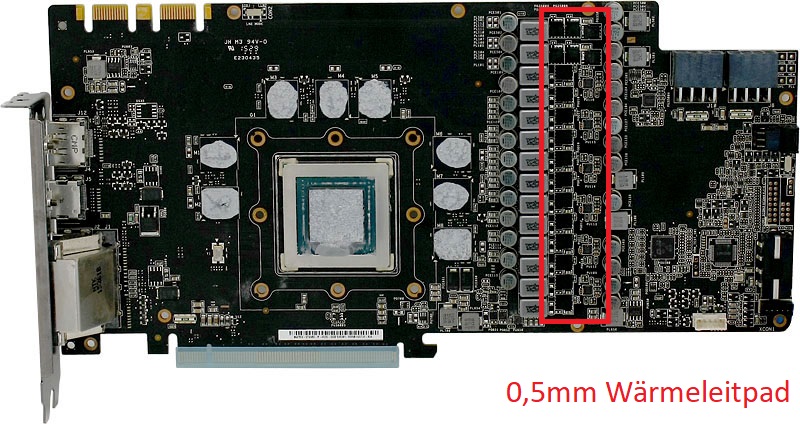

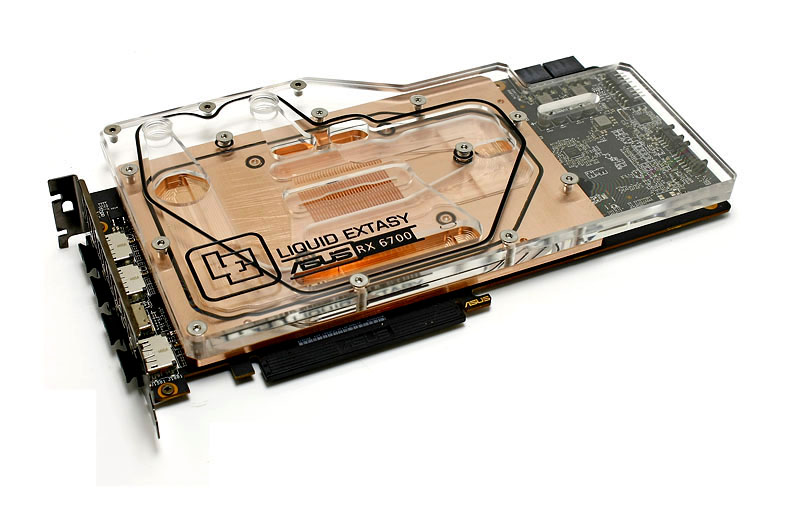

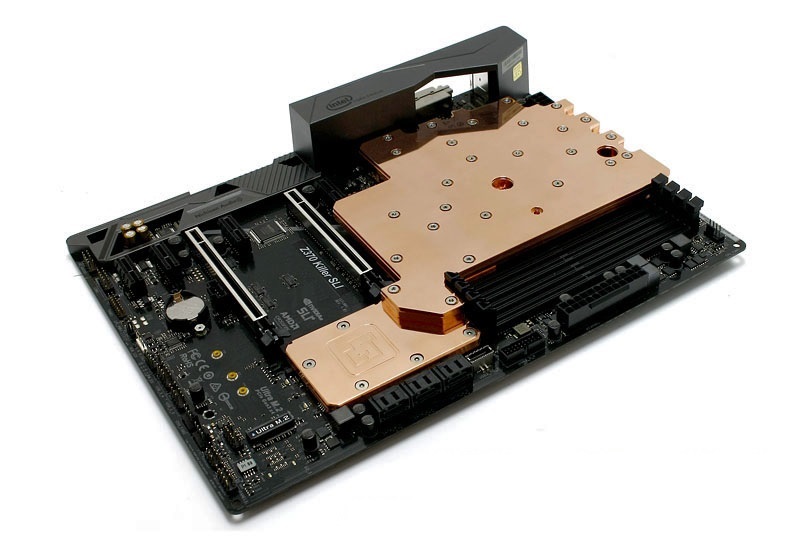

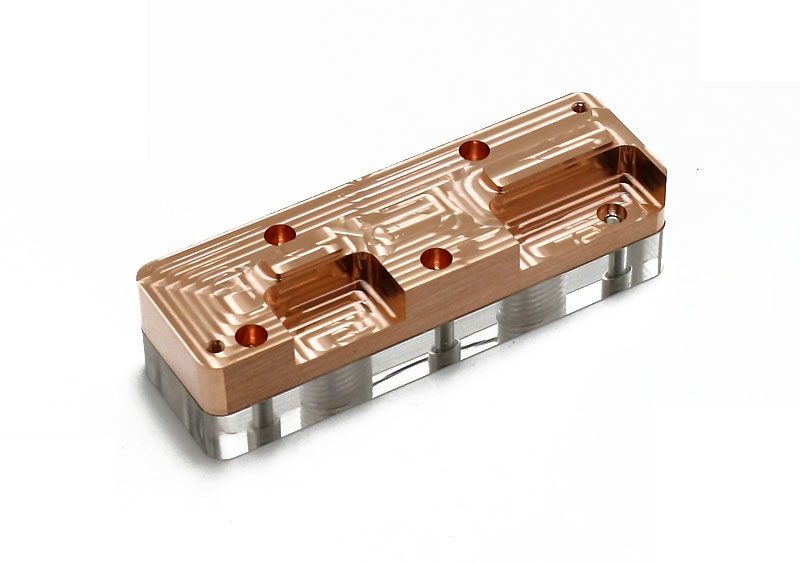

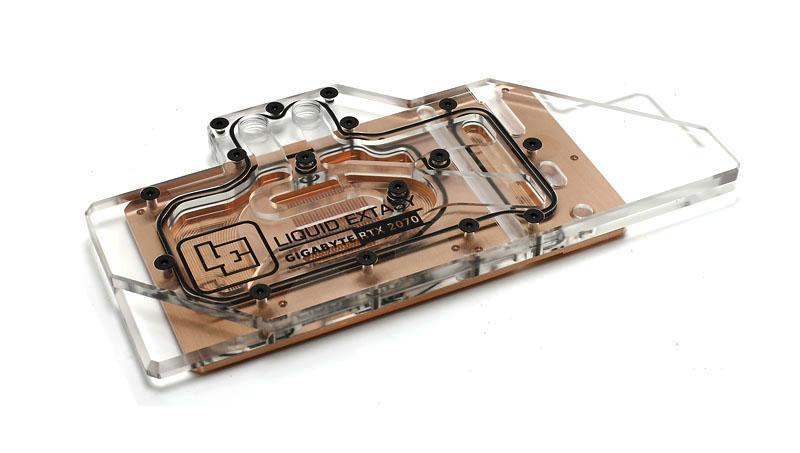

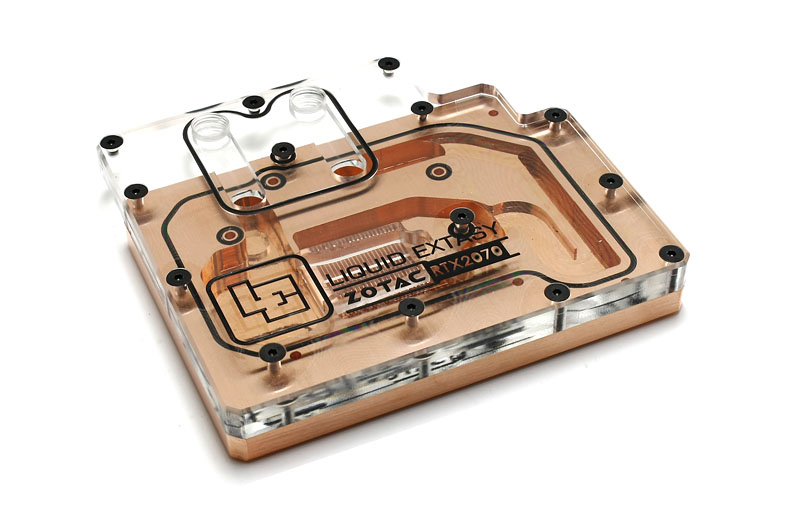

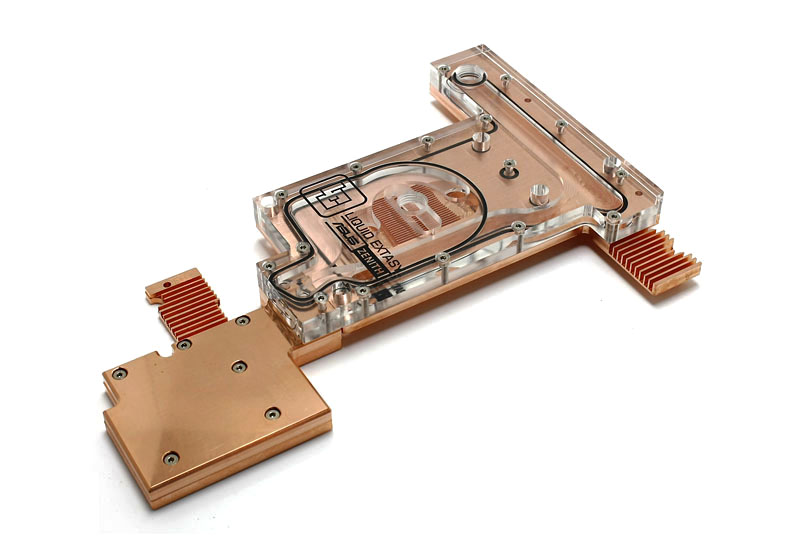

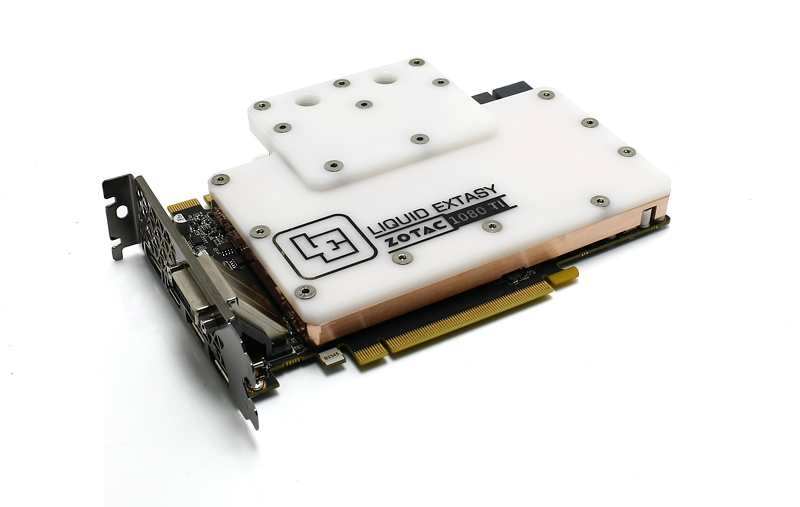

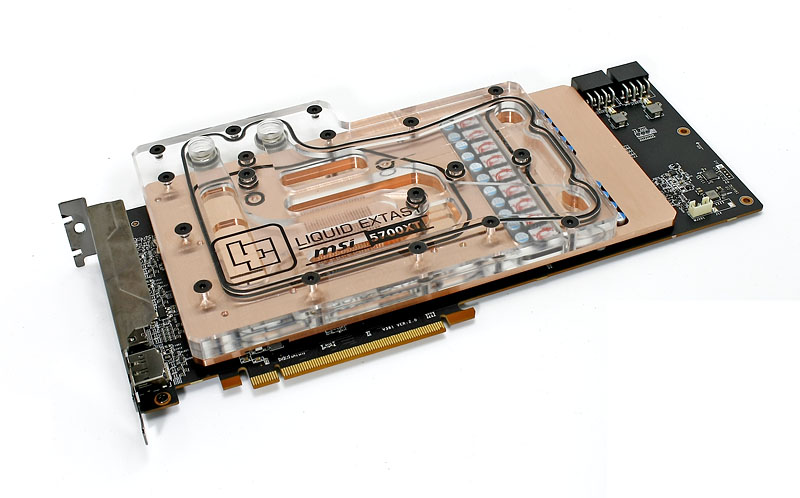

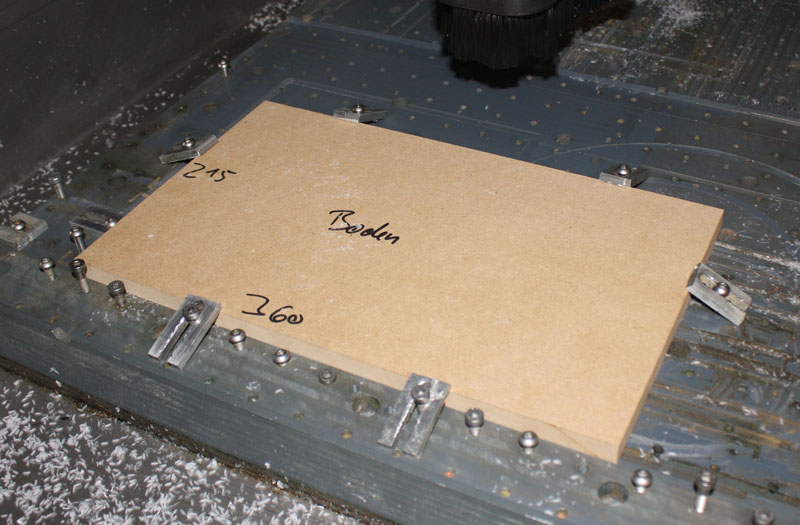

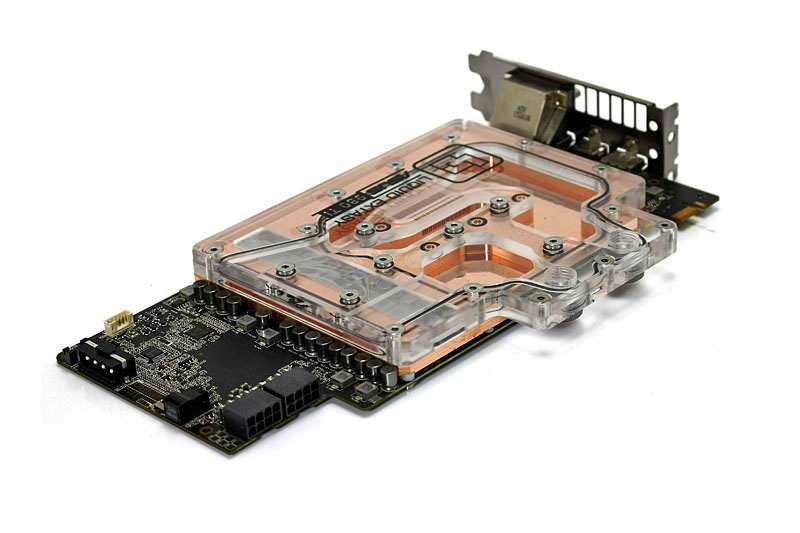

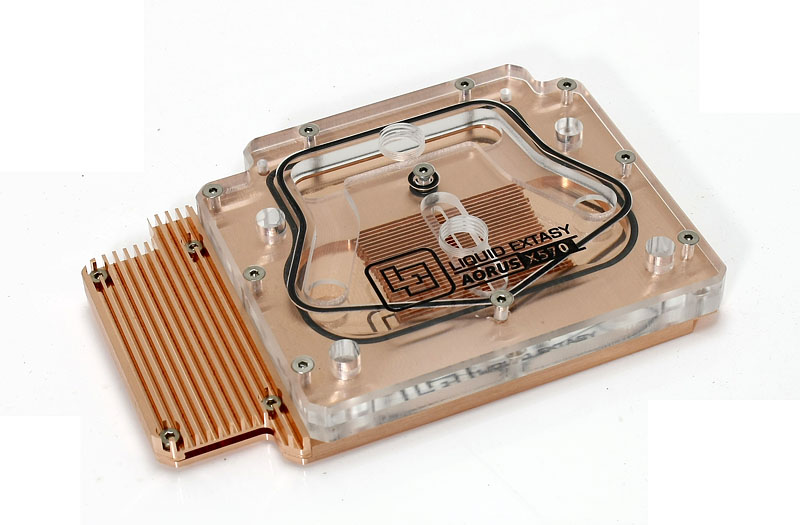

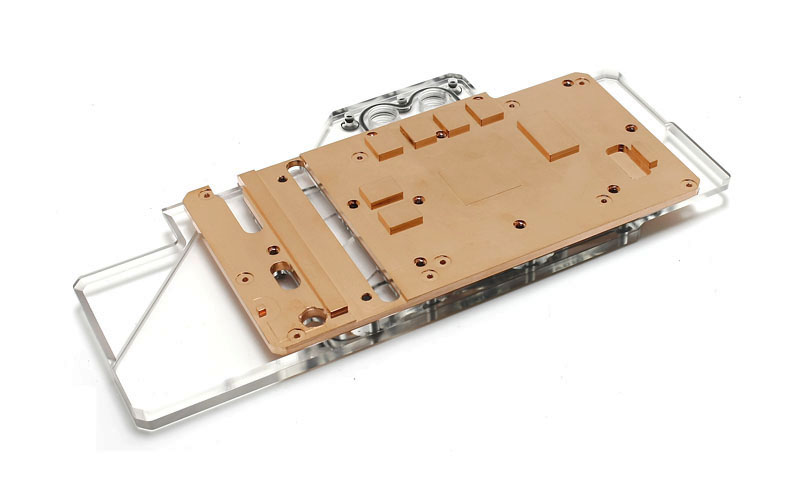

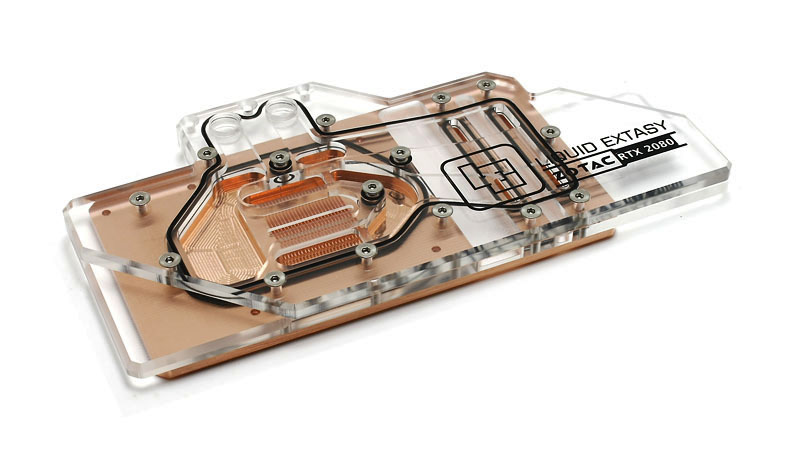

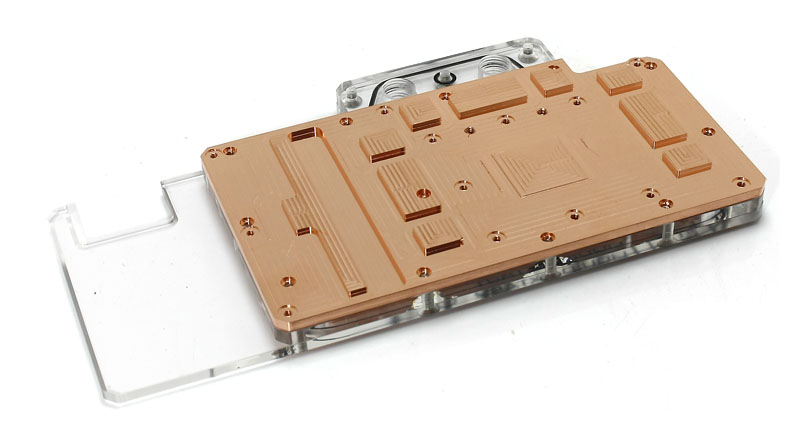

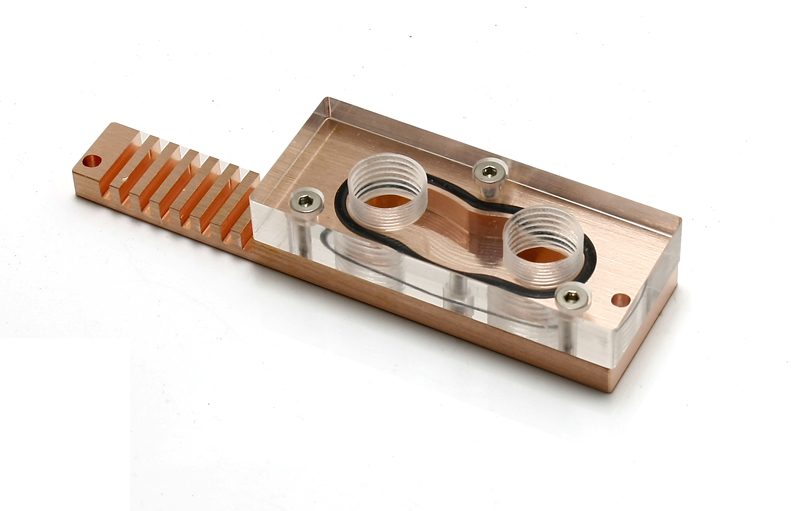

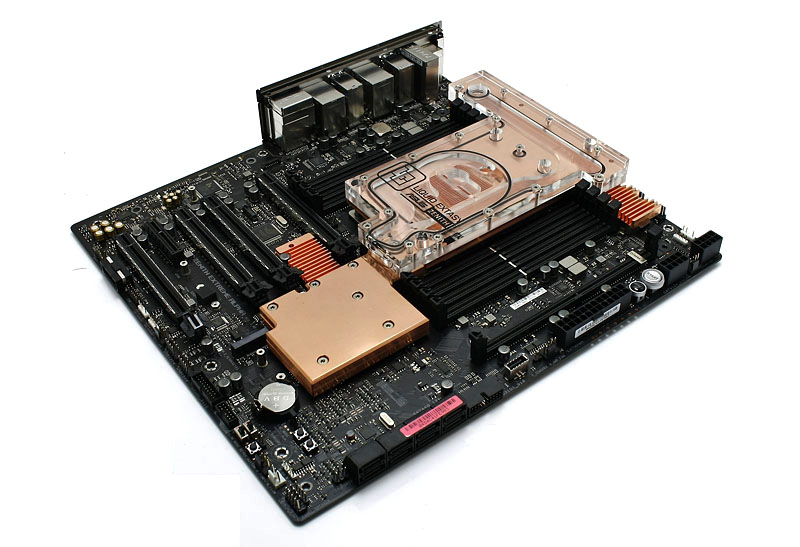

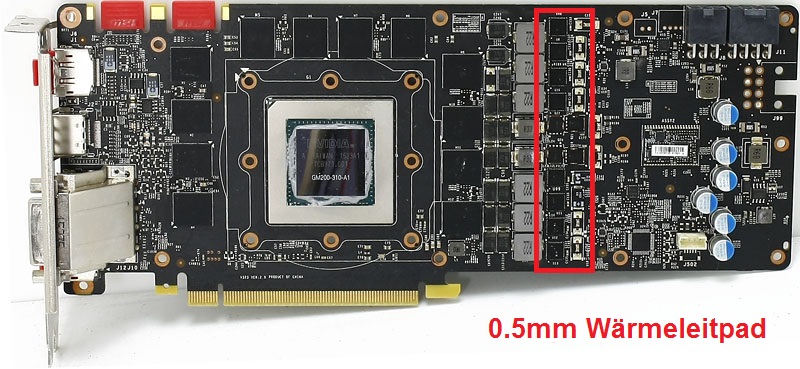

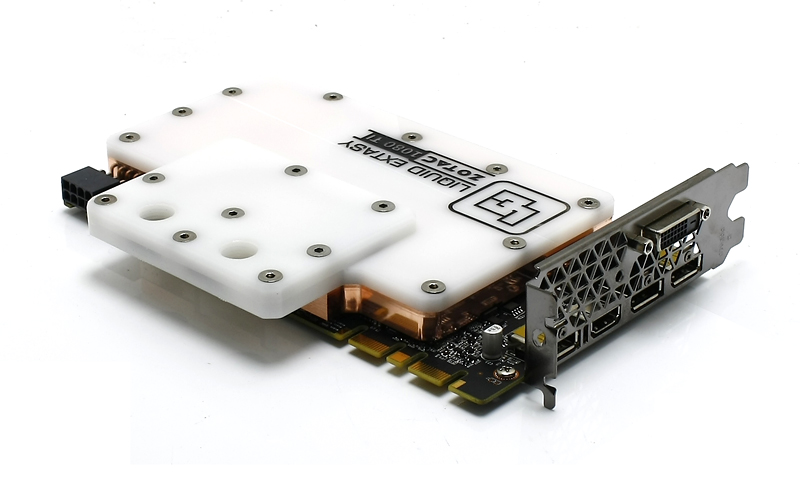

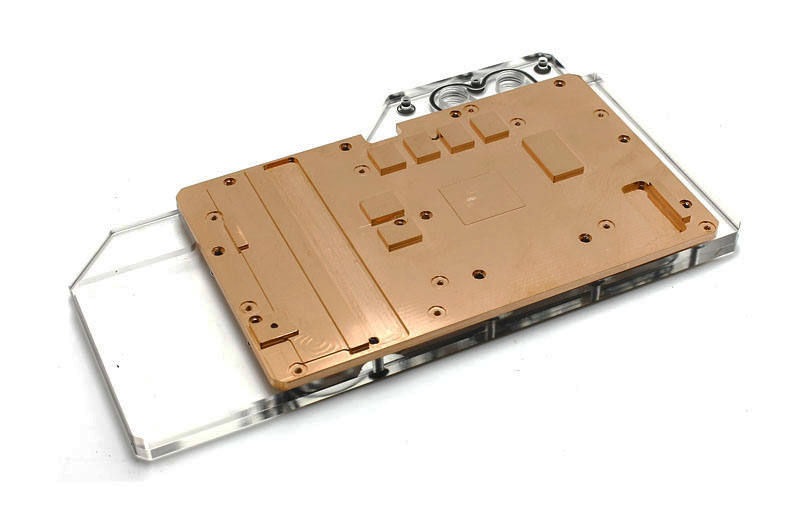

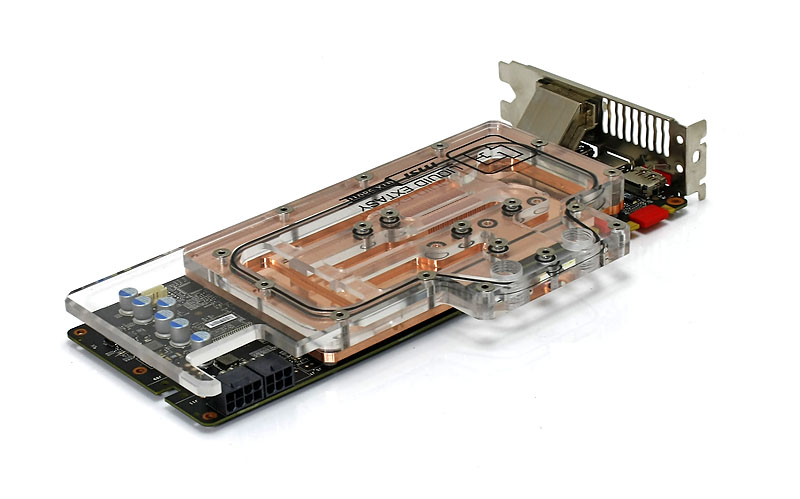

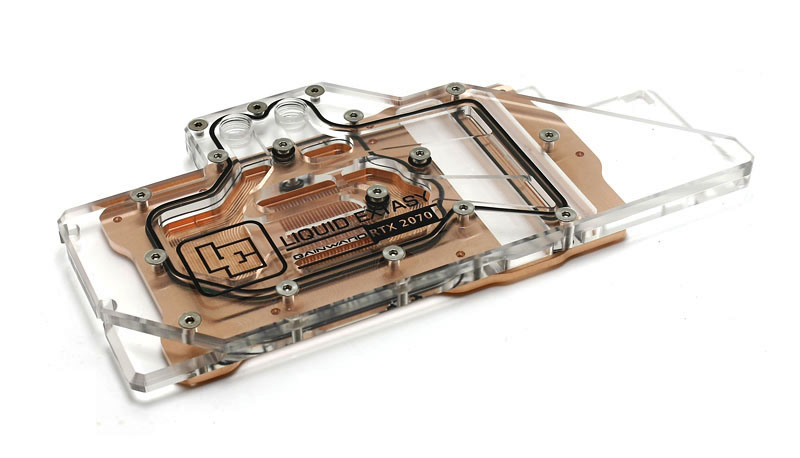

Mal ein kleiner Vorgeschmack aus der Fertigung vom April.
