Hi guys,

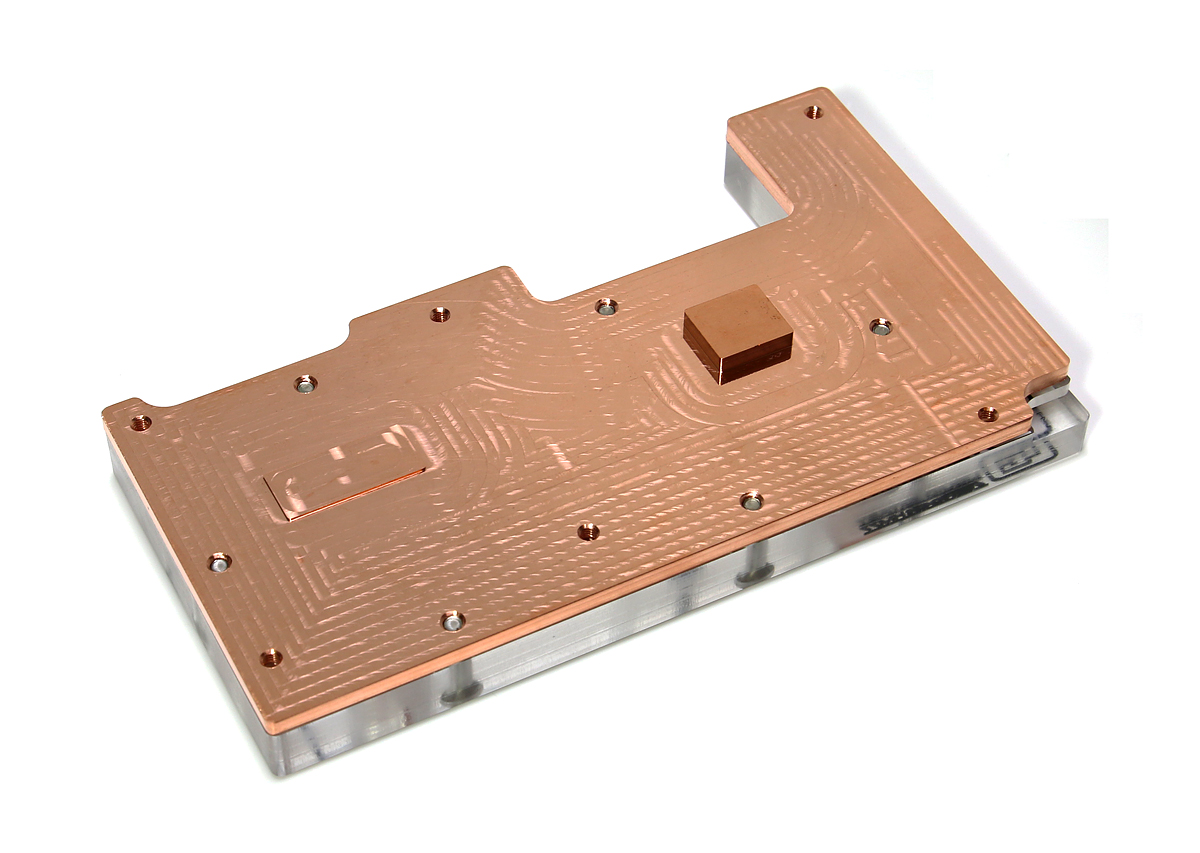

we present a newdesign for our waterblocks. Pls check the pix of the new waterblock for the XFX RX 7800XT Speedstar MERC319. If u have a new project, or custombuild, u can contact me for help by mail to Liquidextasy.de

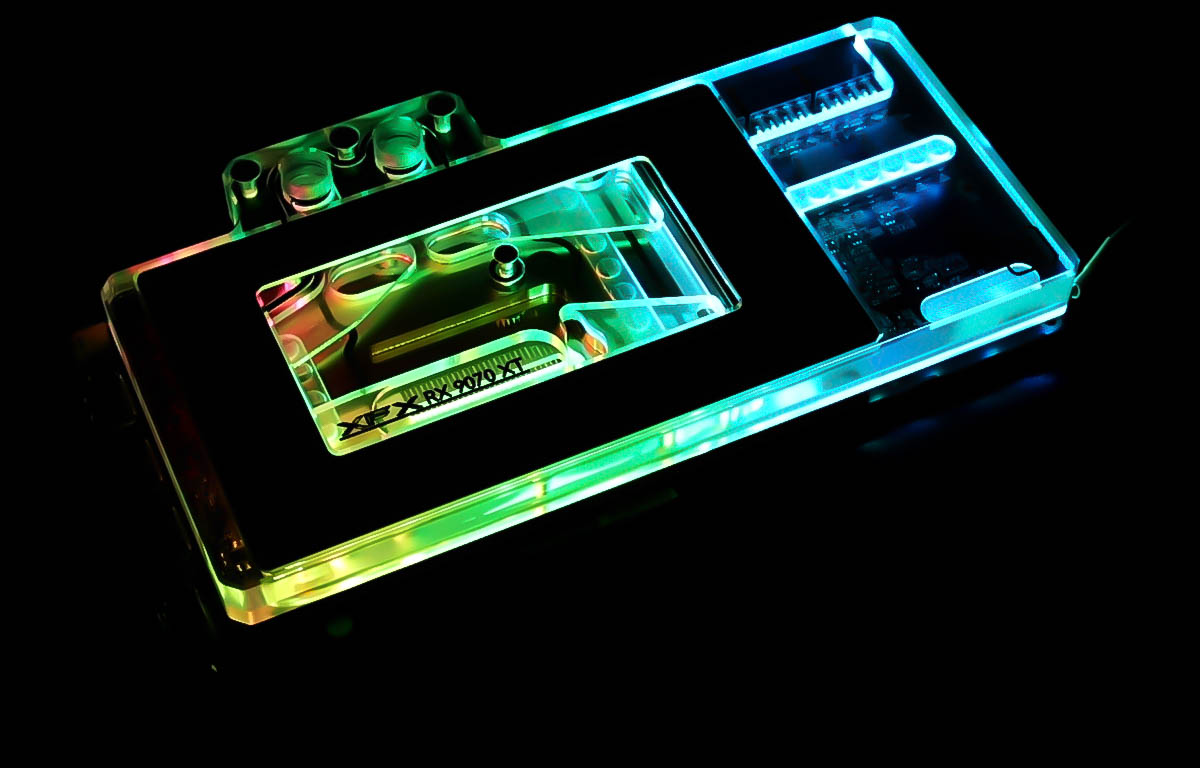

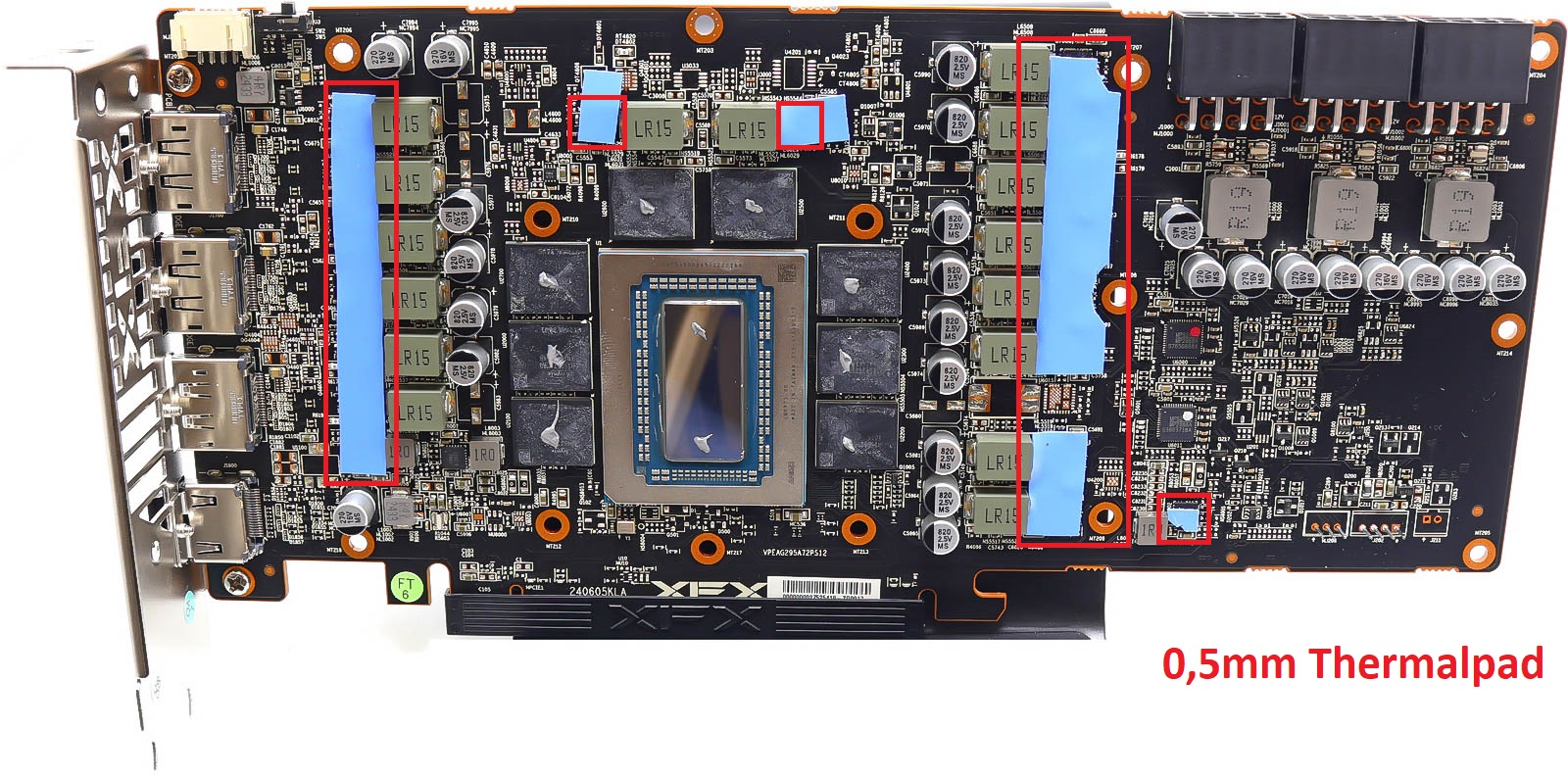

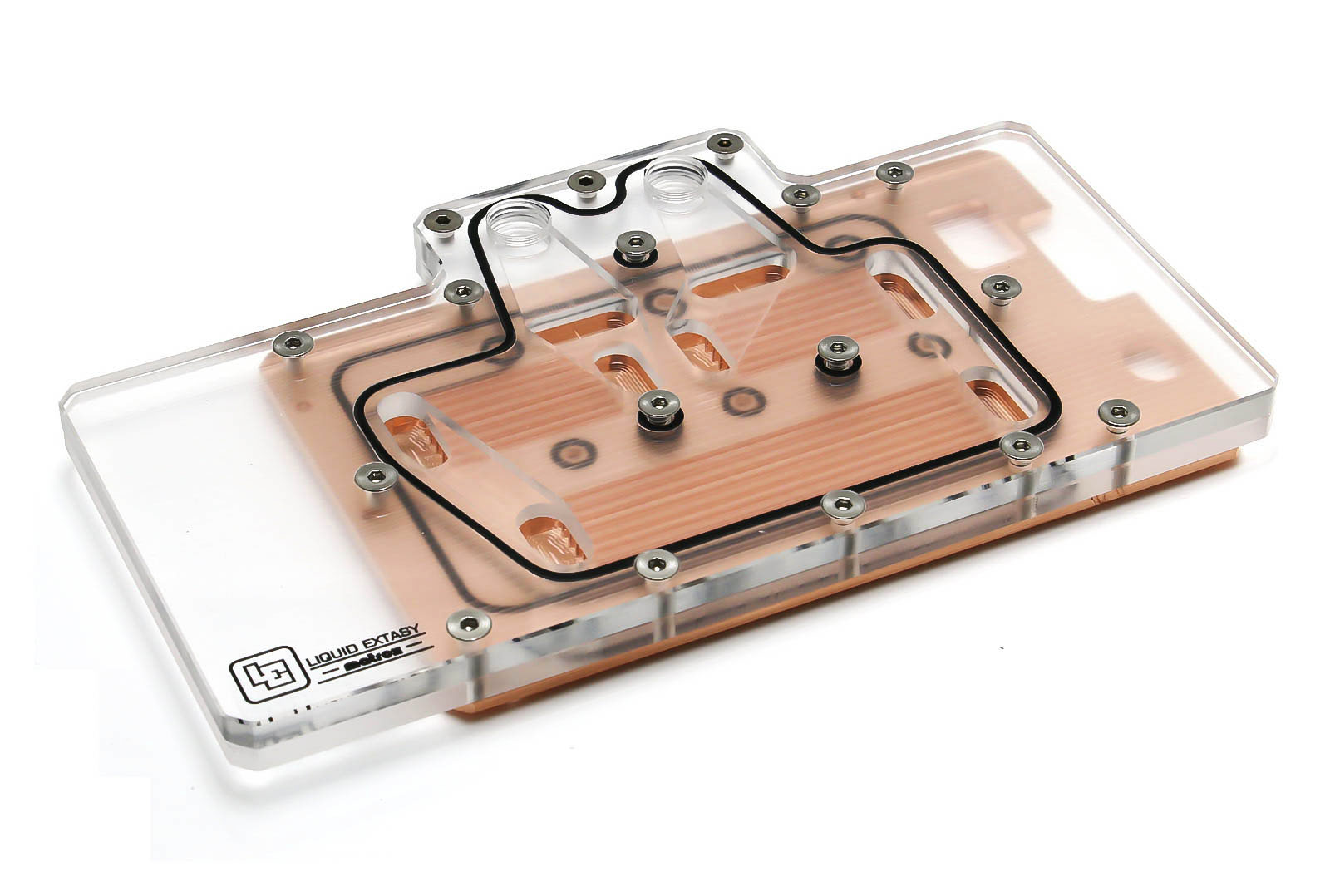

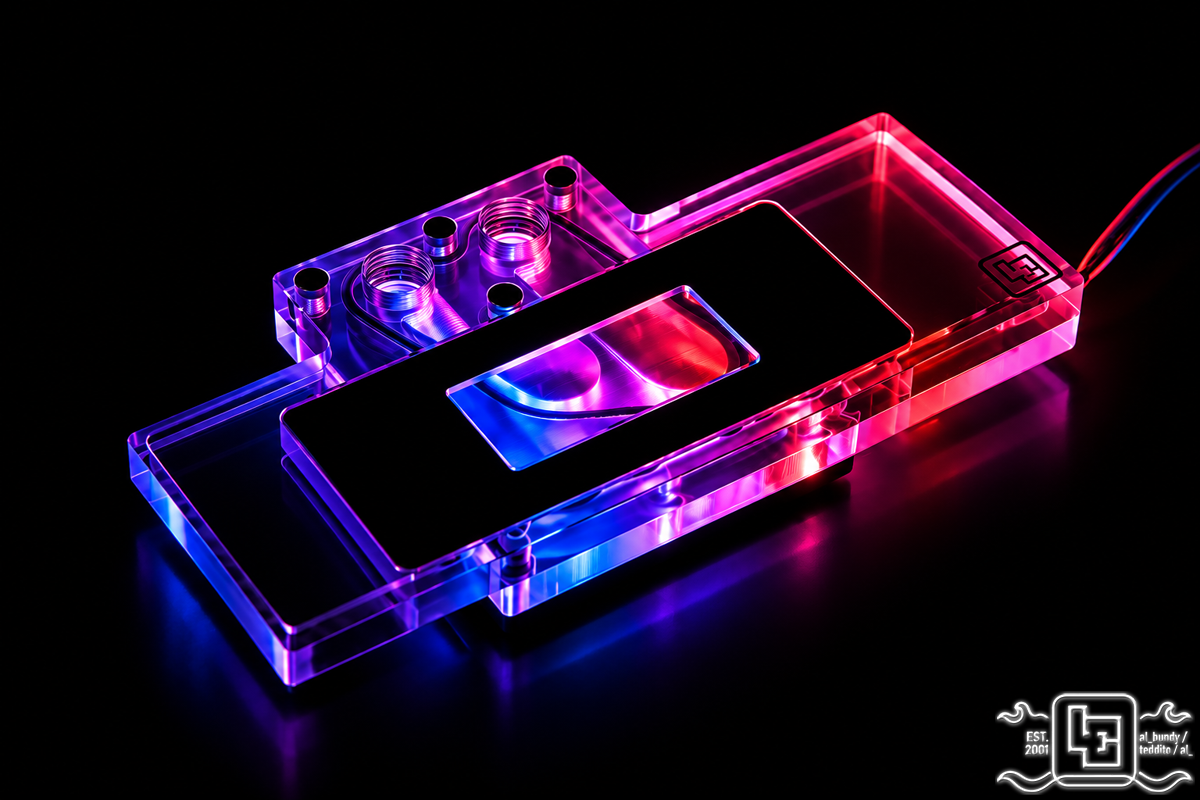

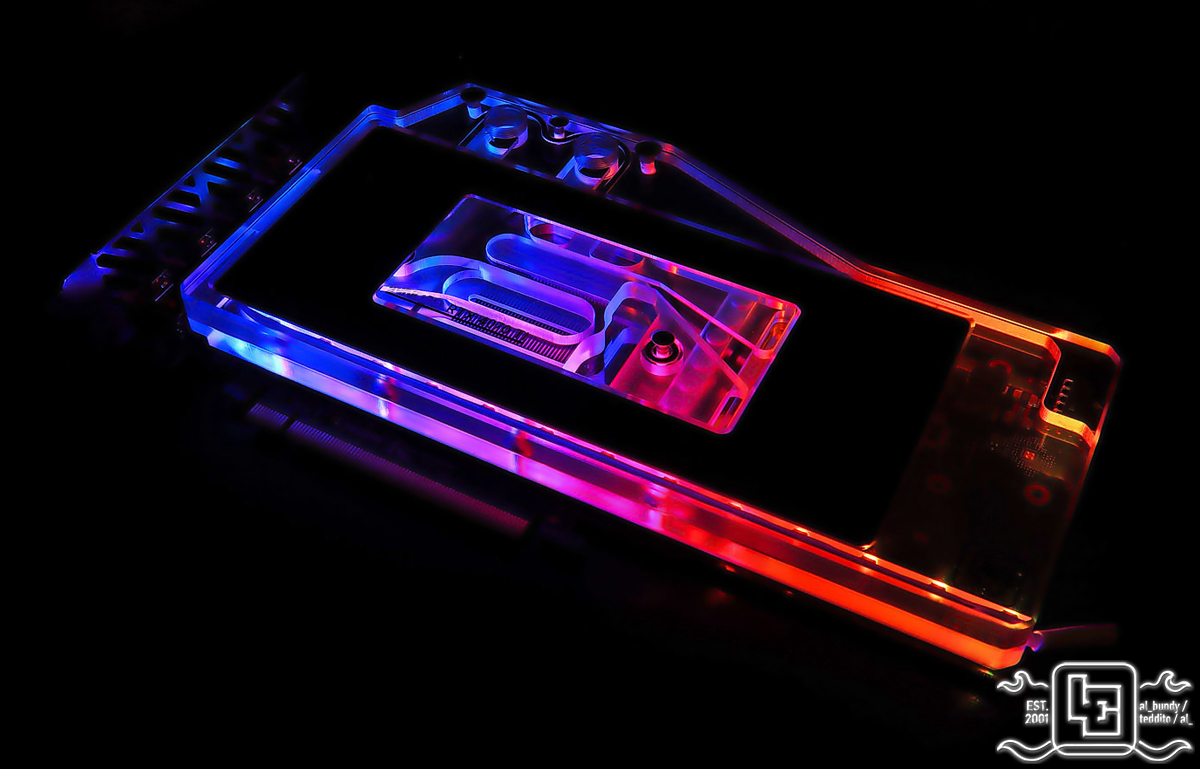

Der Uno 75 wurde die letzten Tage gegrillt und nun bin ich seit einigen Tagen am grillen der Revision 3. Den Core 1 habe ich mir inzwischen auch gekauft nebst den Performancekit. Es gibt also nun nochmal einen Detailtest. Vorstellen möchte ich aber einen Wasserkühler für die XFX RX 7800XT Speedstar MERC319 im neuen Design.



[al_bundy]

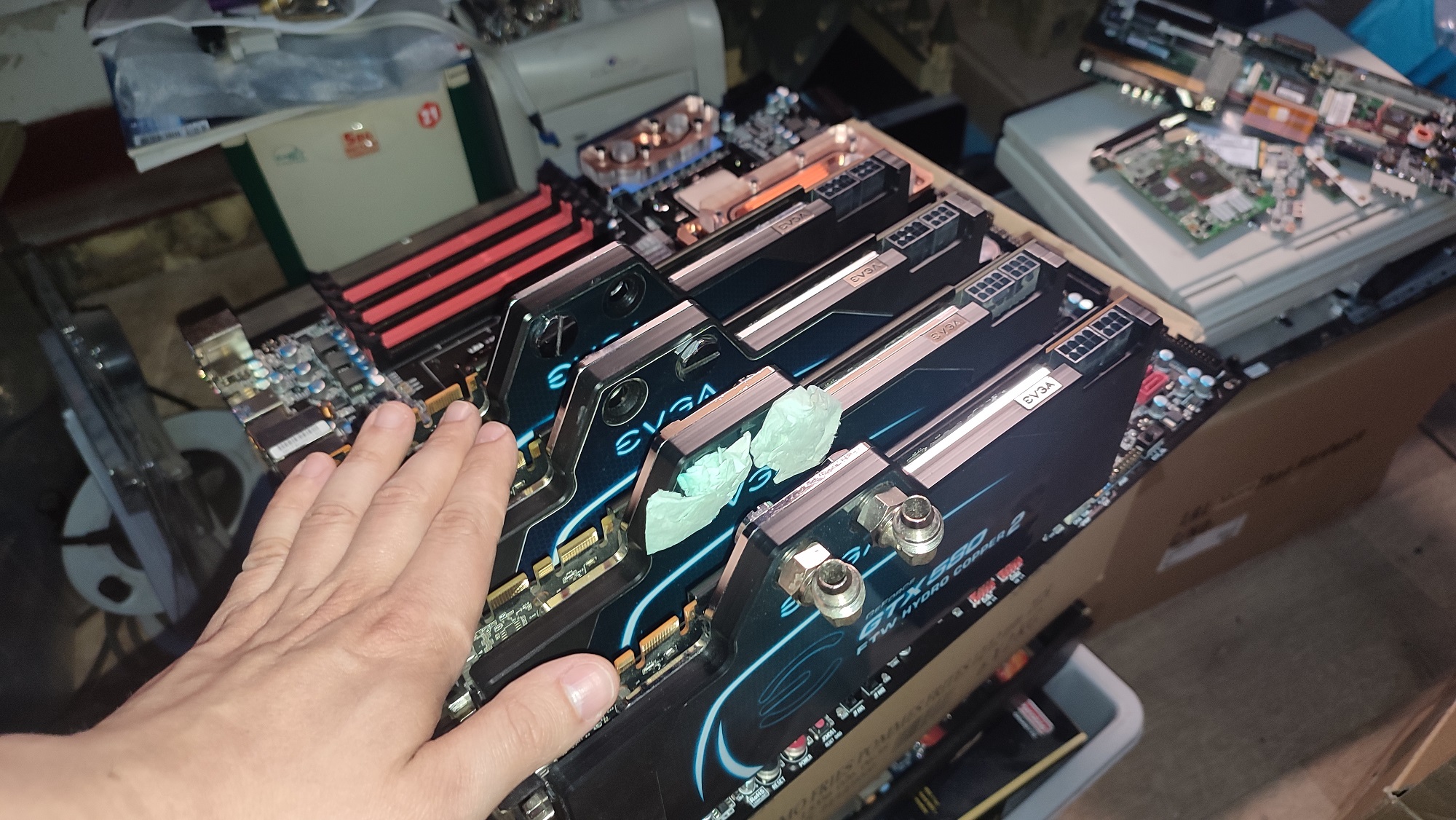

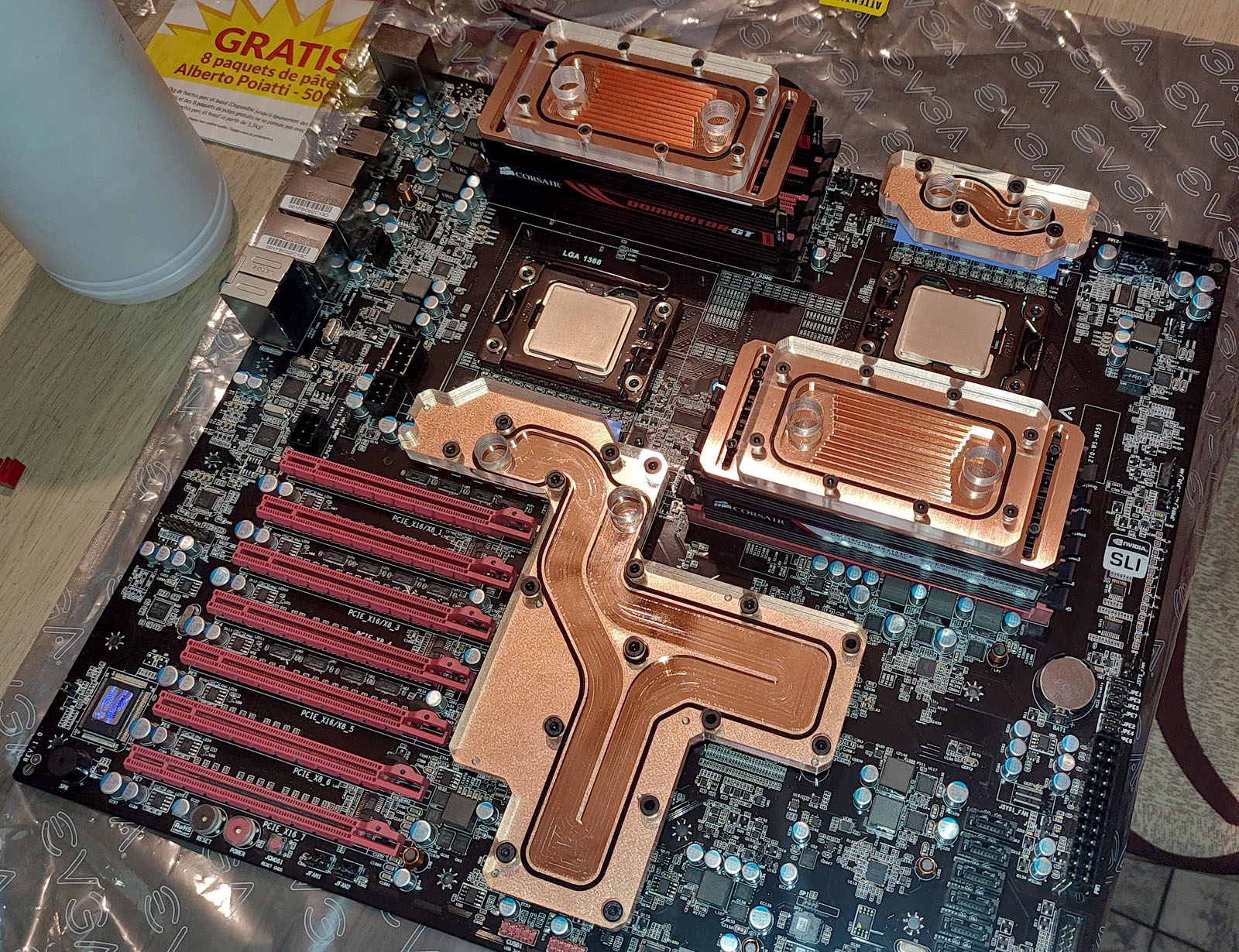

Gianni aus Belgien lässt das EVGA Classified SR2 wieder aufleben und nutzte zur Kühlung Liquid Extasy Wasserkühler. Als Grafikkarten hat er 4Stk. EVGA GTF 580 FTW verwendet. Wenn ihr Hilfe bei euren Projekt braucht dann schreibt mir eine E-mail.

Gruß Marc



[al_bundy]

Dieser Rost der Werkzeugaufnahmen entsteht durch unpräzise gefertigten Werkzeugaufnahmen. Mit den 6 Originalwerkzeugaufnahmen besteht das Problem nicht. Zum Glück.
Nach knapp einen halben Jahr ist der Durchflussensor für eure Wasserkühler nun dran 🙂



[al_bundy]

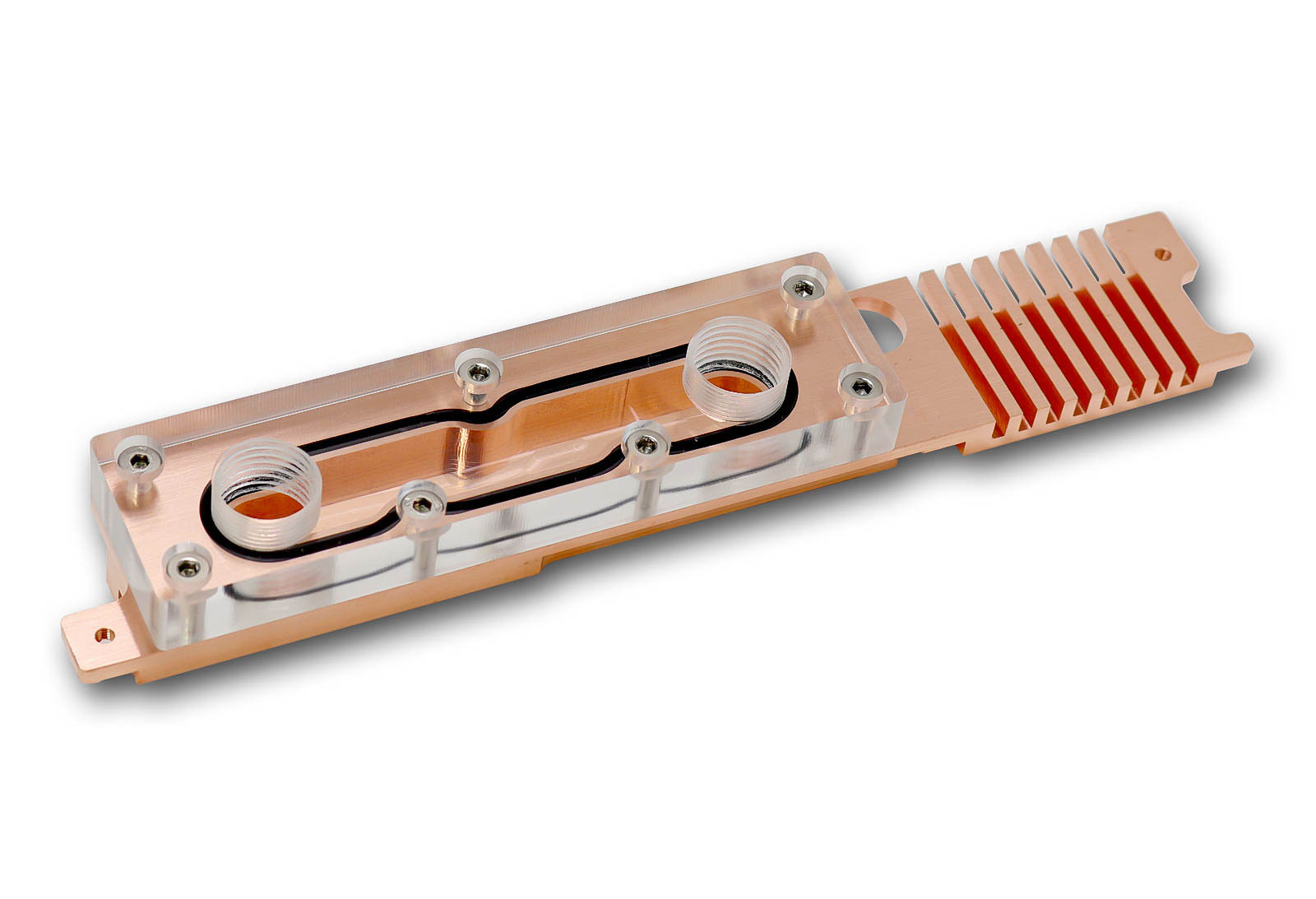

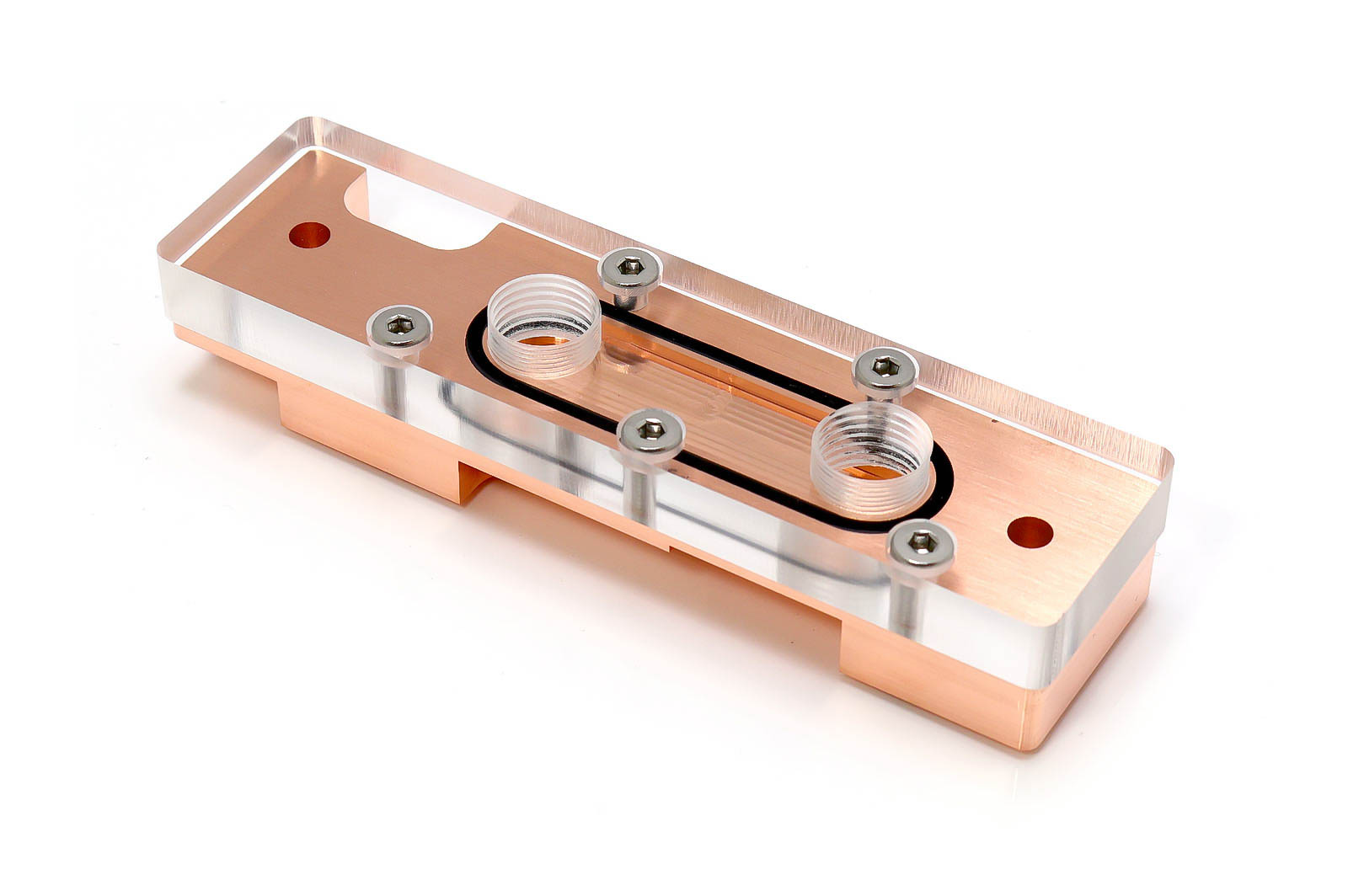

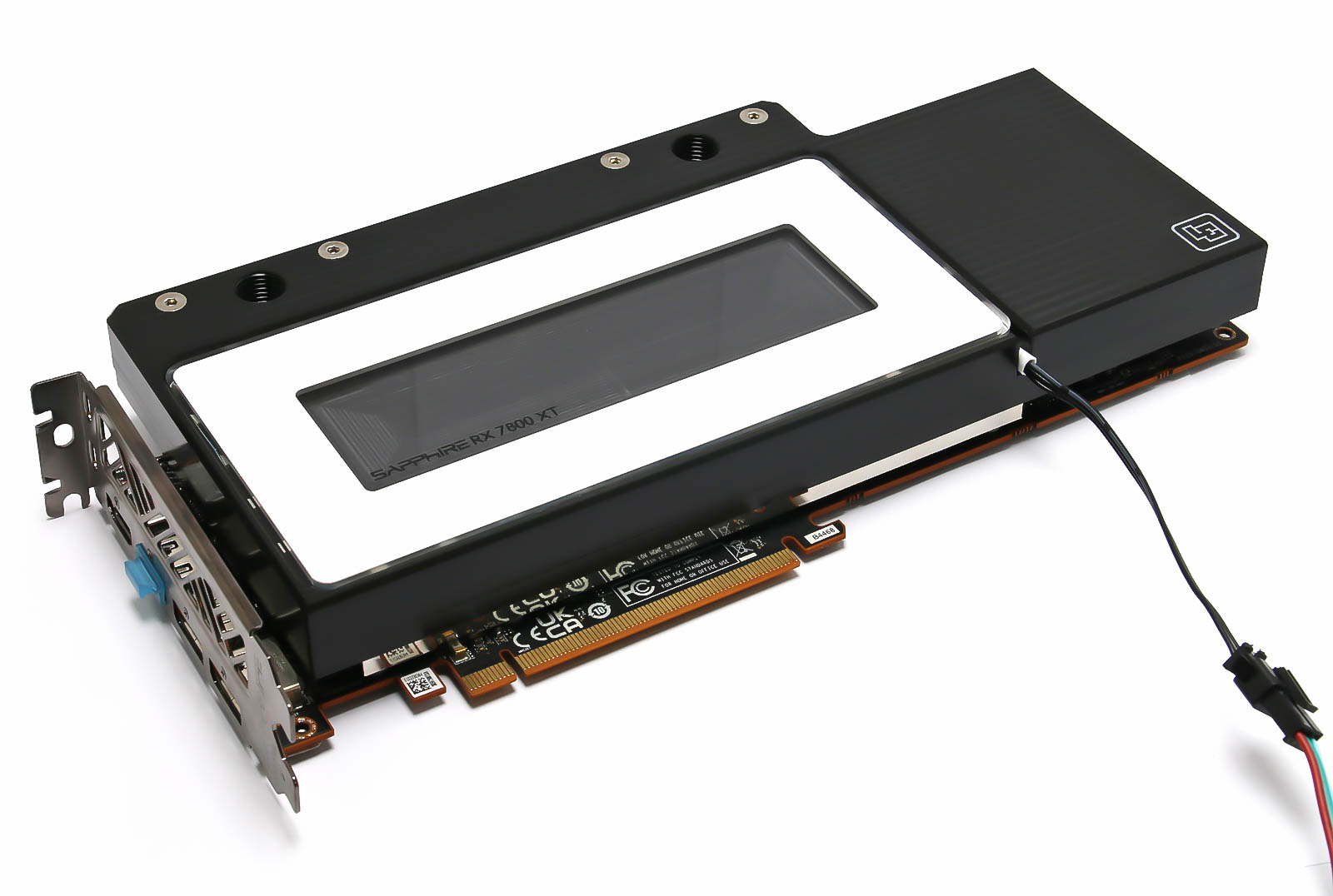

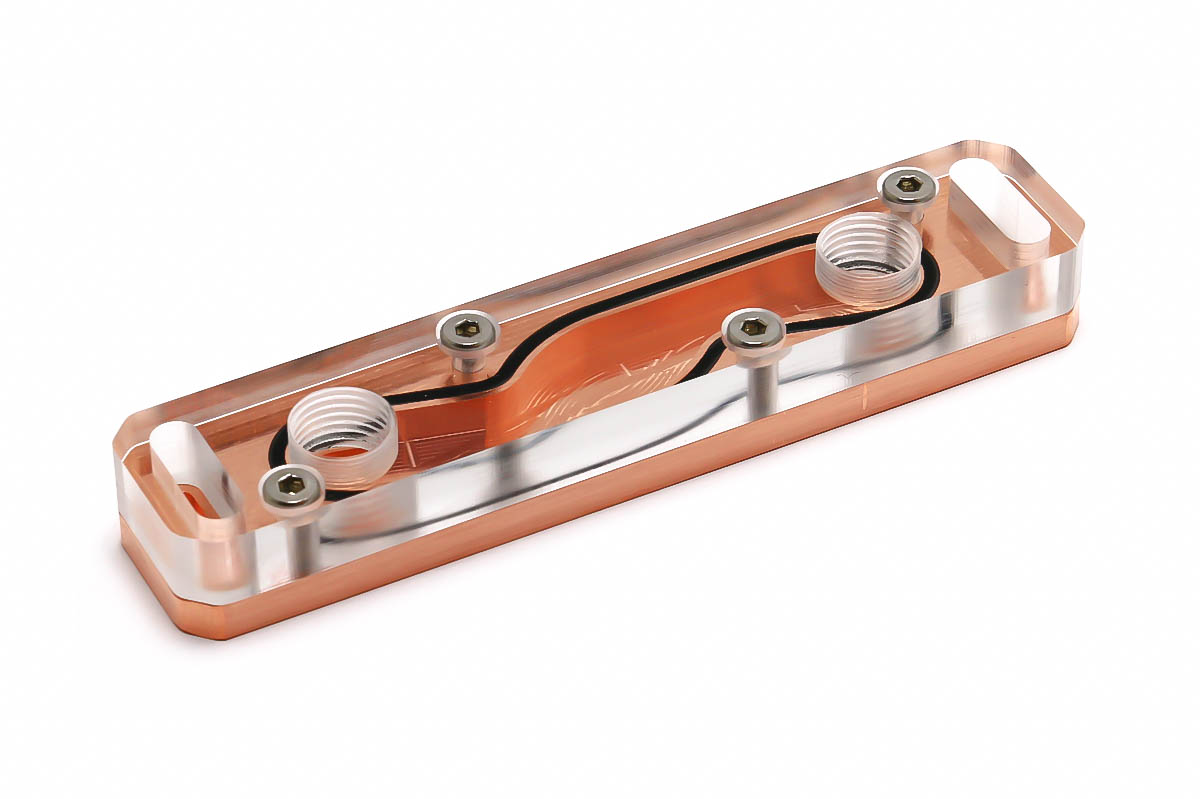

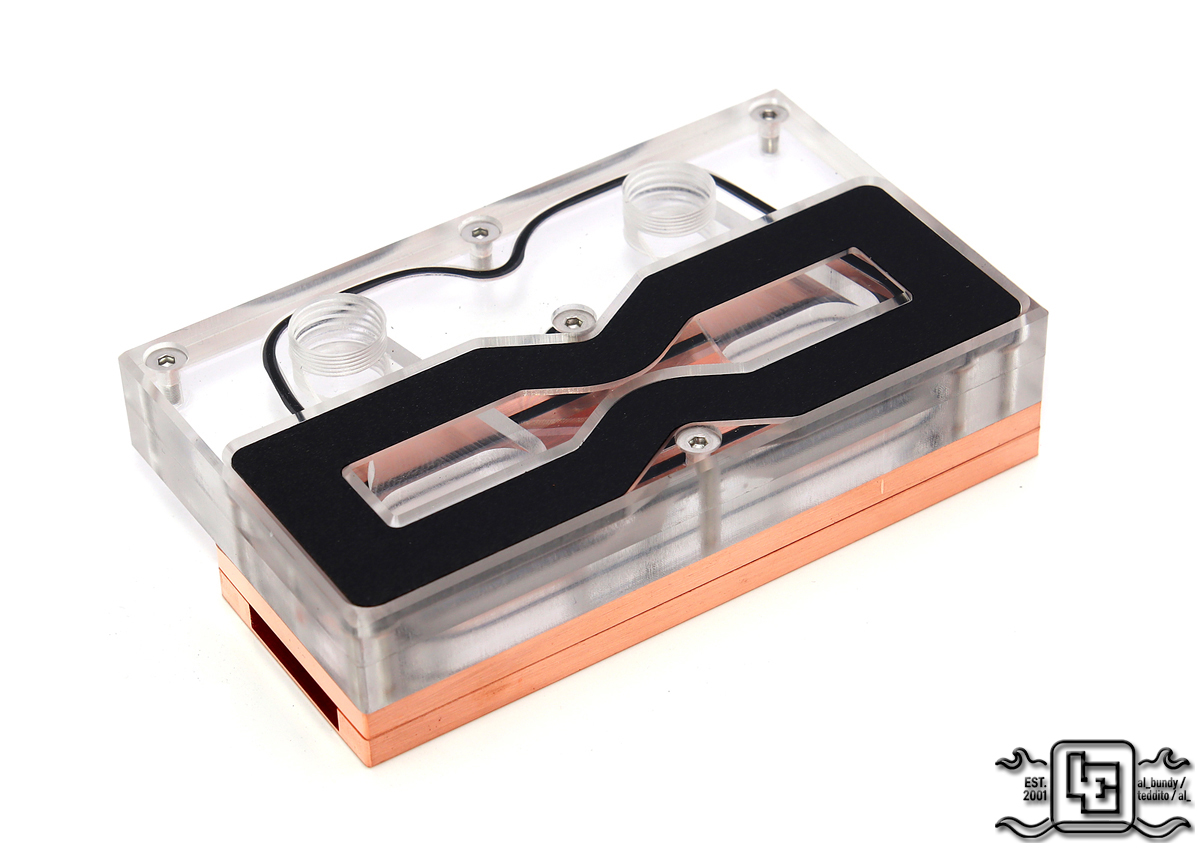

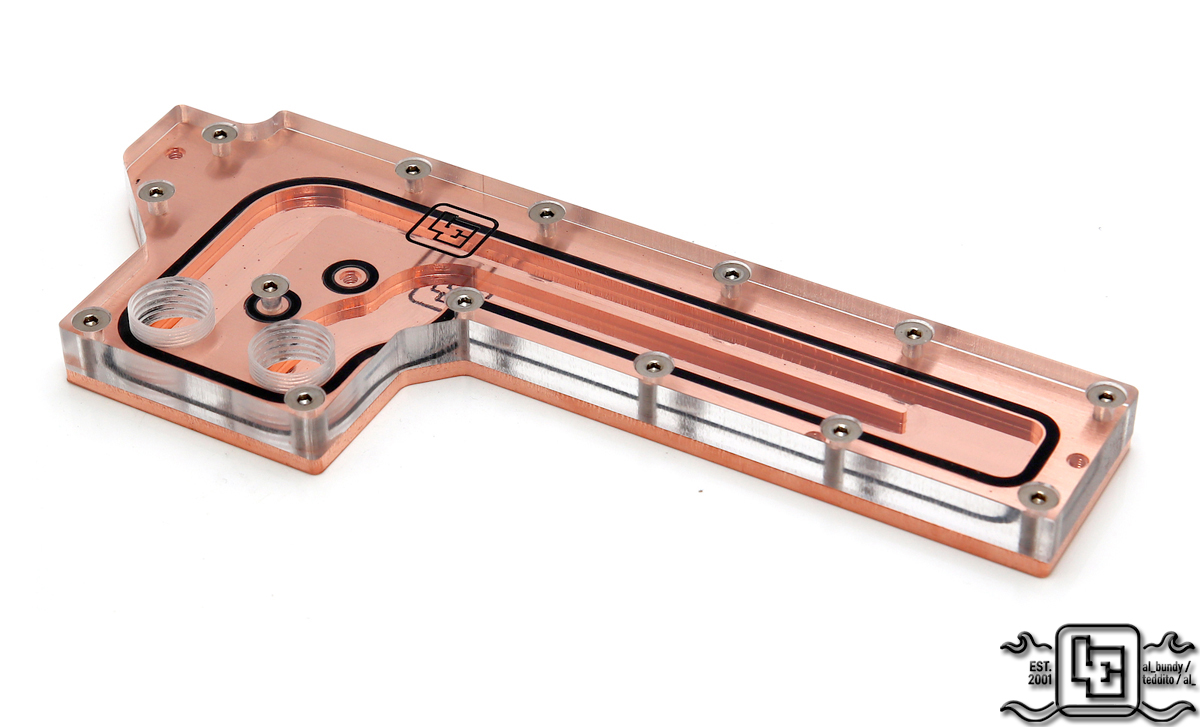

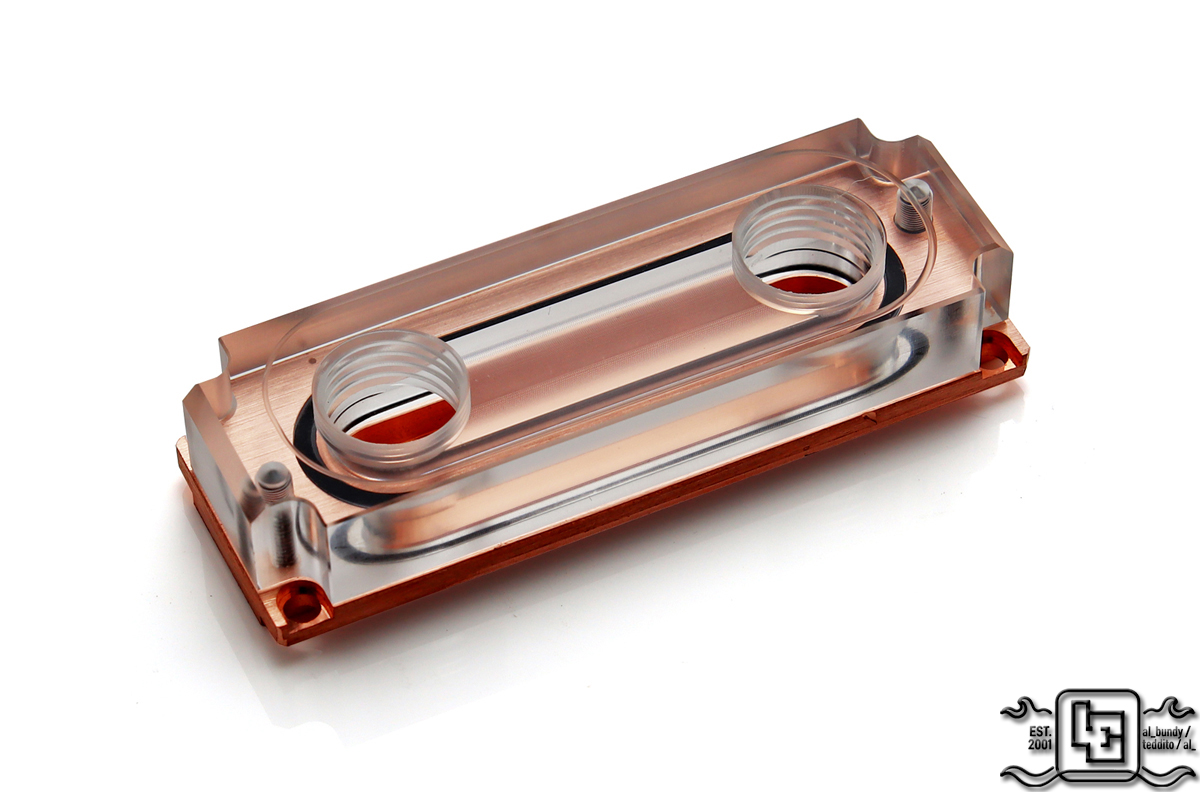

Für die nächste Produktionsrunde stehen wie zuletzt erwähnt 3 Ramkühler in der Pipeline die mit günstigen Bykski Heatspreadern kompatibel sind. Asus B550I Aorus Pro AX, Sapphire Pulse 7800XT, EVGA RTX 3070 TI CX3, MSI RTX 4090 Gaming Slim,Nvidia RTX 4070 Jeatstream und die Palit RTX 4070 Jetstream. Es gibt ergo in den nächsten Wochen viel zu programmieren.

Anbei einige Bilder von der letzten Produktionsrunde die bis auf 2 Praxistests und eine Bodenplatte vollständig abgeschlossen ist (XFX RX7800XT Speedster MERC319, Playstation 5) Die KFA2 GeForce_RTX 4070 Ti EX Gamer steht bereits in den Startlöchern.

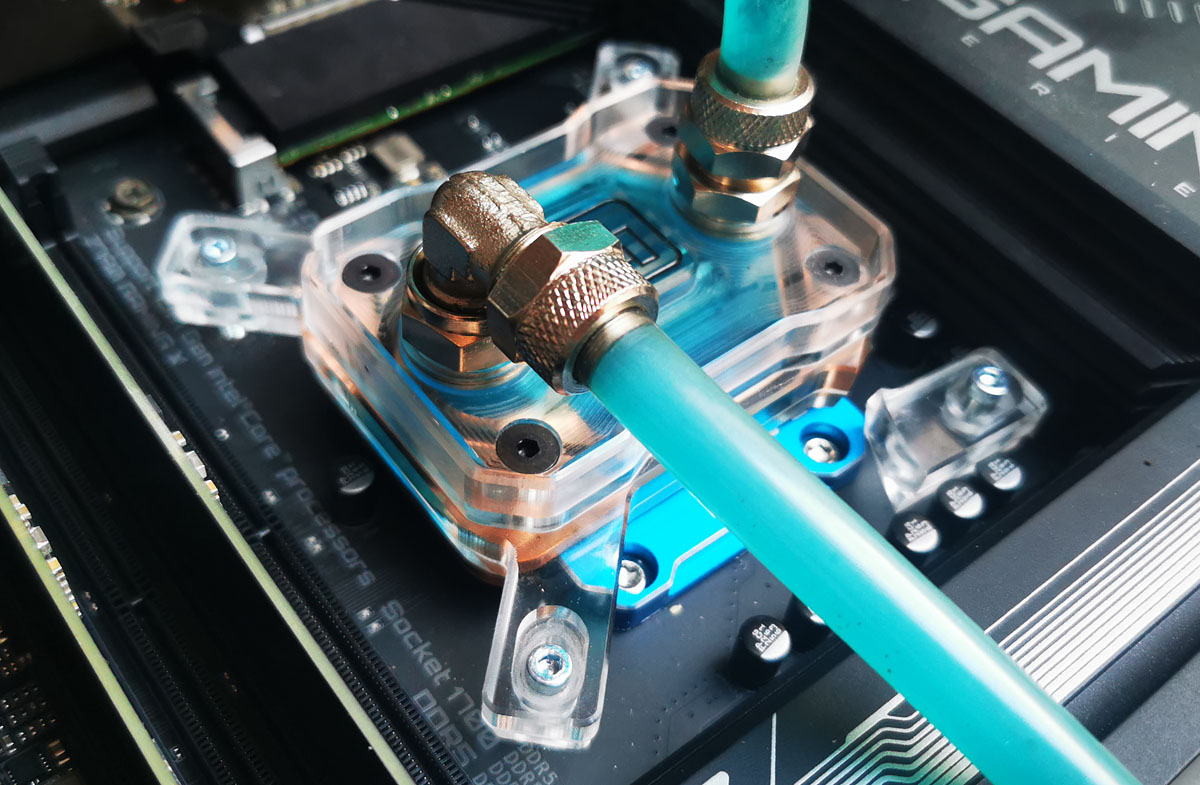

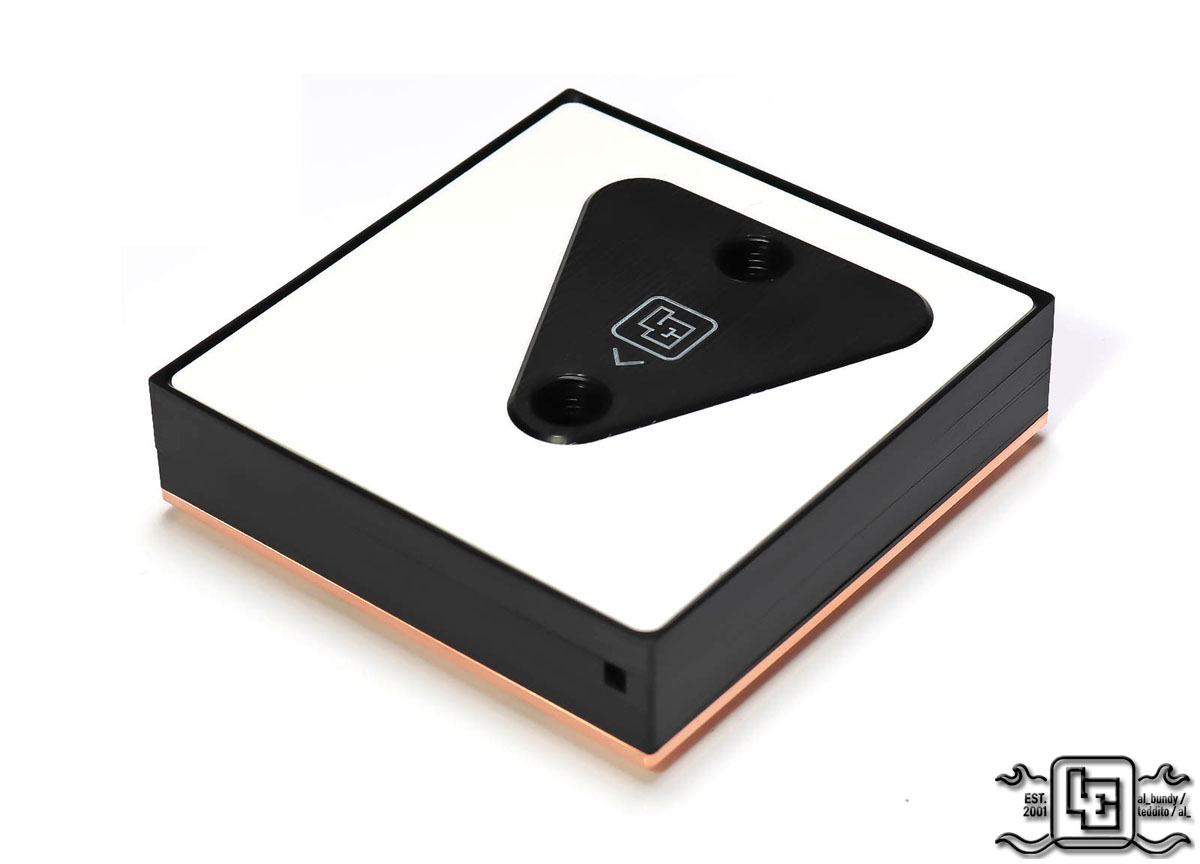

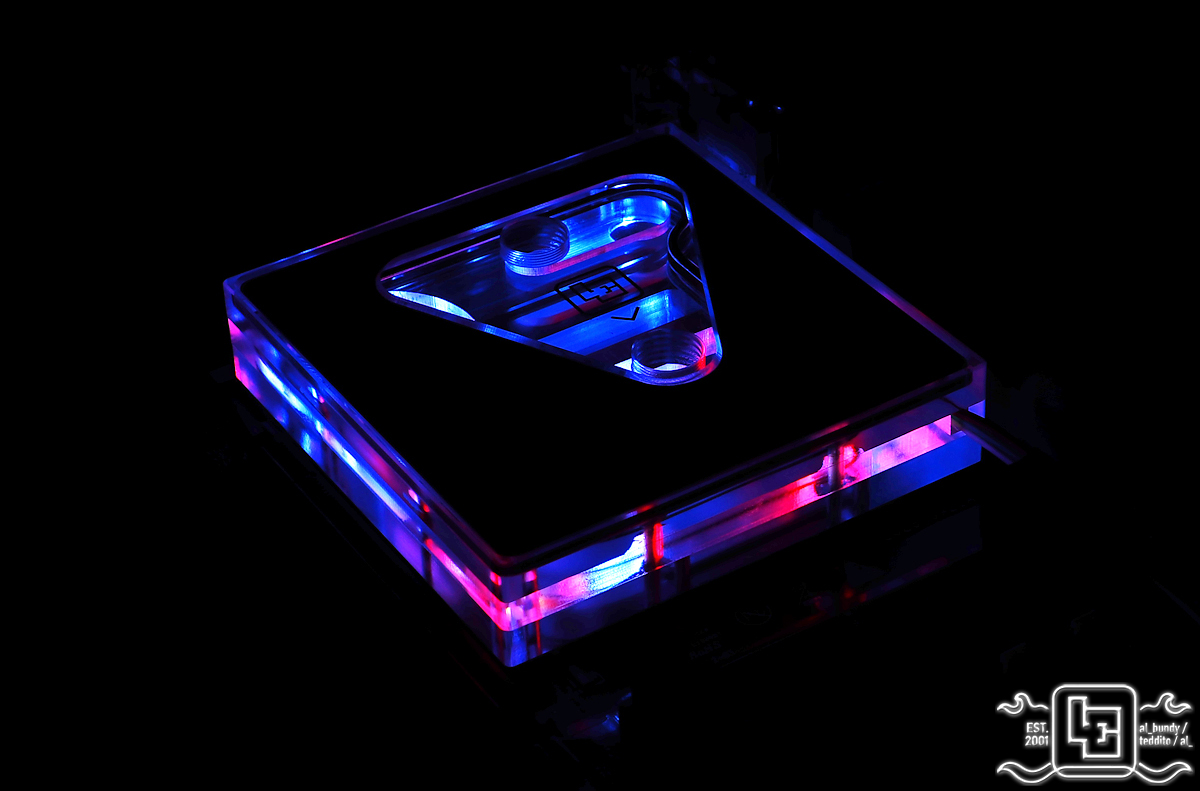

Außerdem habe ich den neuen CPU Wasserkühler No. UNO sowie den No. UNO75 mal ausführlich mit verschiedenen Anpresskräften gegen den Core 1 auf ein AM5 System verglichen mit für mich erwartetem Ergebnis. Es zeigt deutlich den Performanceabfall des No. UNO’s bei zu hoher Anpresskraft wie es im Review bei Igorslab zu meinen Leidtragen praktiziert wurde.

Nach Abverkauf des Lagers wird der Kühler dann auch mit Druckfedern ausgeliefert. Es zeigt auch dass der No. UNO75 in der korrekten Konfiguration auf Augenhöhe des Core 1 mit Performancekit ist. Allerdings ist der No. UNO günstiger und hat einen deutlich besseren Durchfluss. Der Test zeigte auch dass der Core 1 zwingend hohe Anpresskräfte braucht. Bei gleicher Anpresskraft ist der Core 1 deutlich hinten. Wir wissen vom Velocity 2 dass die Vorgabe 0,6Nm entspricht. Das Problem dabei ist dass bei 0,6Nm nicht mehr jedes Board postet. 0,5Nm scheinen relativ sicher zu sein werden wohl aber auch die Herstellervorgaben von Intel und AMD sprengen. Die No UNO’s wurden alle in der Acrylglasausführung getestet. Die Vollmetallversionen sind besser und vertragen deutlich mehr Anpresskraft sodass dann auch der Core 1 deutlich gekillt würde ohne dabei auf den Nachfolger die Revision 3 greifen zu müssen.

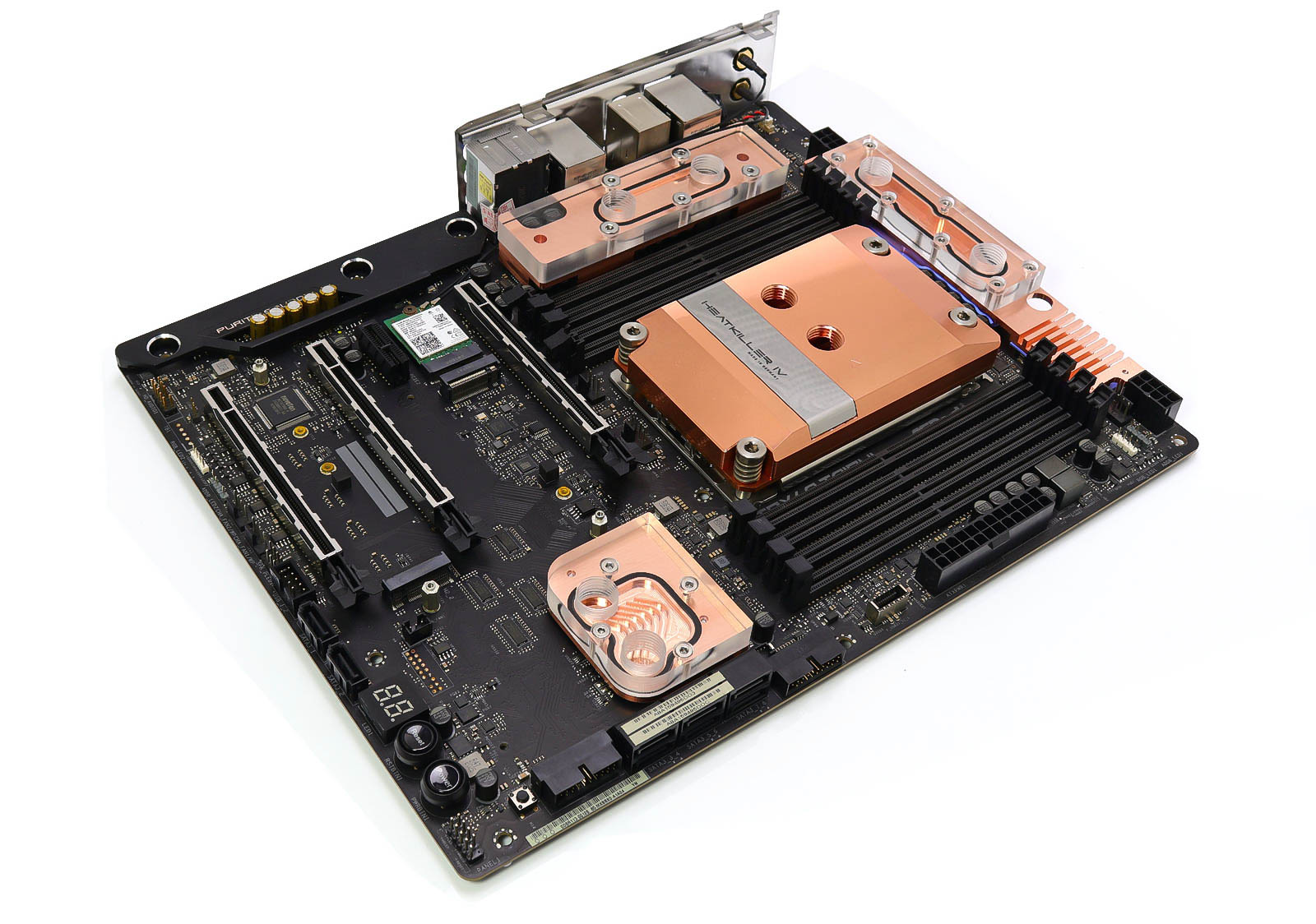

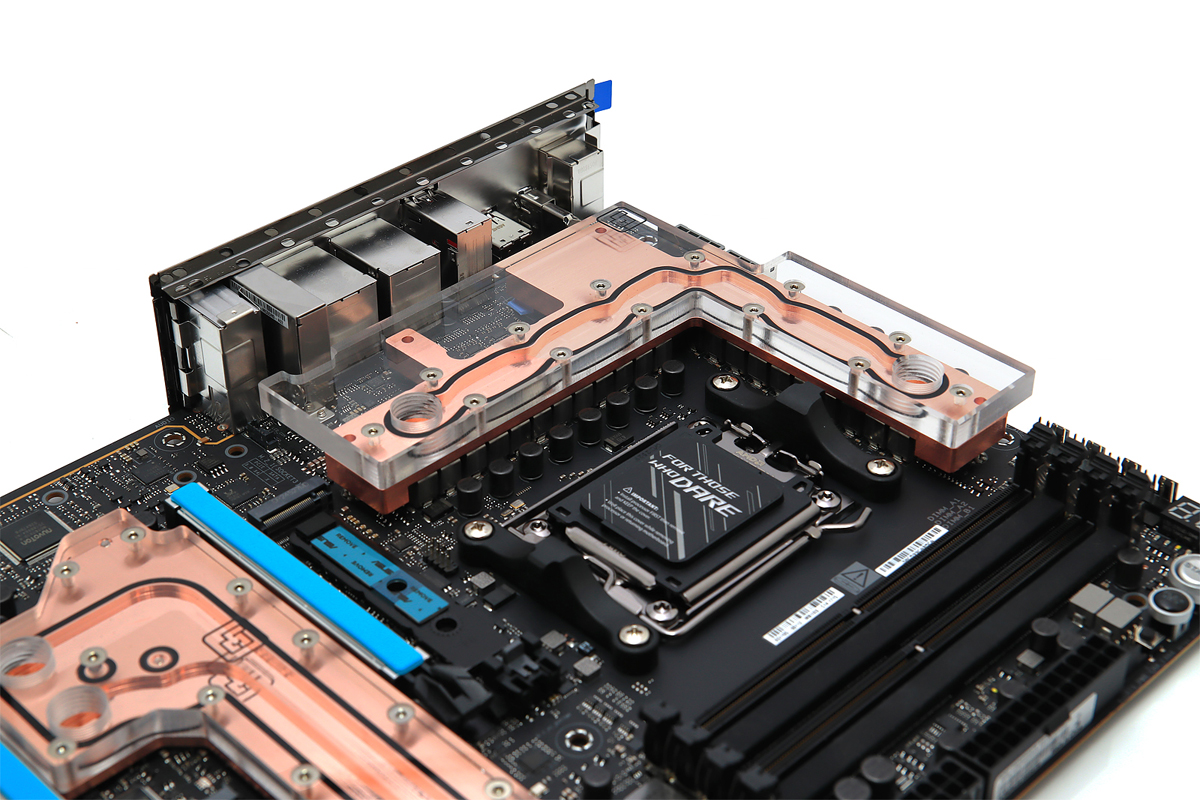

EVGA X299 Dark

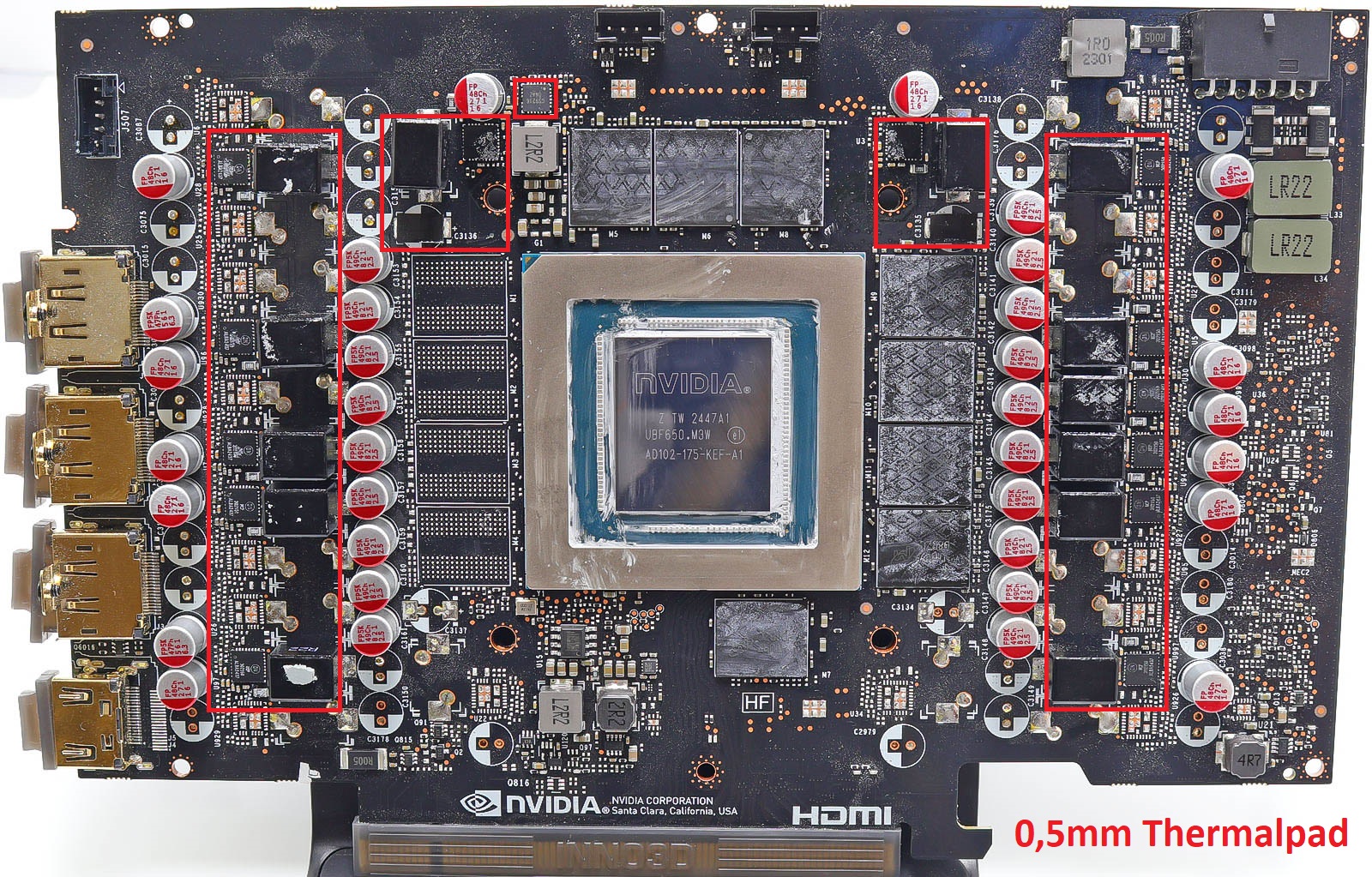

Gainward RTX 4090 Phantom GS

Gigabyte RTX 2070 Super

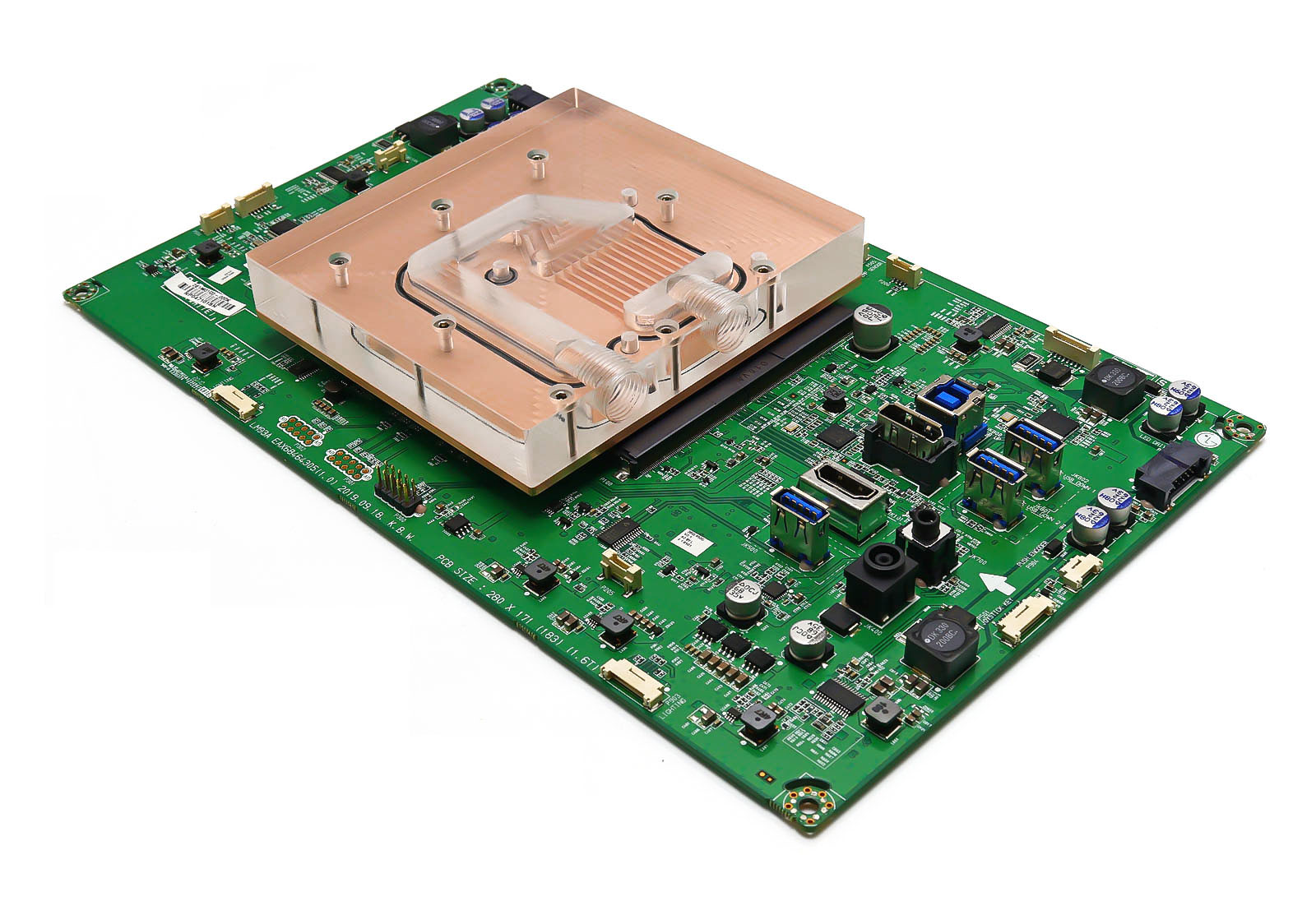

Playstation 3

Playstation 3 Mosfet

Powercolor Red Devil RX_6700xt12GB GDDR6



[al_bundy]

Inspiriert von Xaver aka Skullbringer @ Igorslab.

0,3Nm Drehmoment -> fail nach 42 Montagen. Empfohlenes Drehmoment: 0,15Nm -> sicher. Wenigsten keine Leckagen... puh

Es wird weiter auf Intel LGA 1700 gegrillt und die Drehmomente von 0,15Nm werden für Acrylglas nicht mehr überschritten. Könnte nur unnötig teuer werden.



[al_bundy]

Hi, die letzten Tage habe ich mal ernsthaft mit Wondershare Filmora basierend auf XFX RX 7800Xt Wasserkühler rumgemacht. Aller Anfang ist hart, aber das Ergebnis ist akzeptabel. Falls jemands Hilfe braucht um sein Projekt zu realisieren dann möge er den Finger heben. Die Cnc's stehen bereit.



[al_bundy]

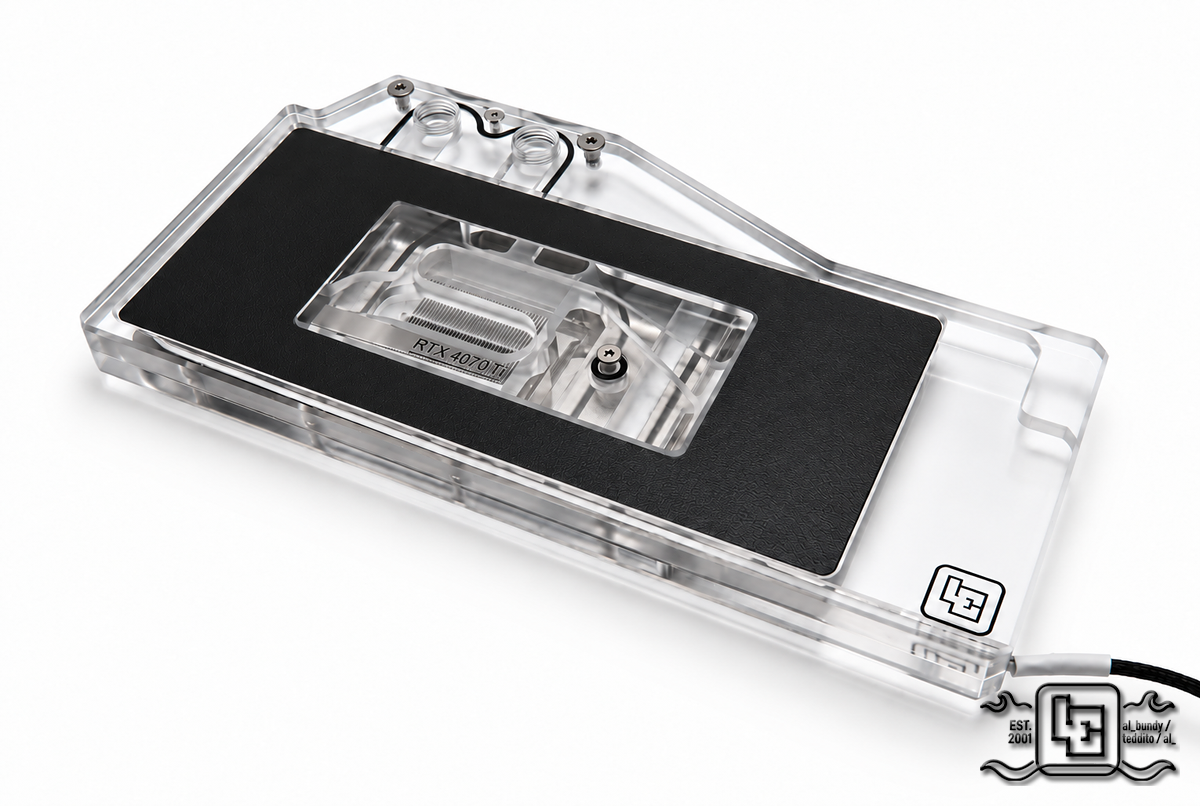

Hi, anbei ein kurzer Clip vom Liquid Extasy KFA RTX 4070TI Wasserkühler. Falls es hier jemand gibt der sich mit Wondershare Filmora auskennt der möge sich bitte bei mir melden -> [email protected]

Falls ihr Hilfe bei der Umsetzung eures Projekts benötigt, dann lasst es mich wissen. Die Cnc Fräsmaschinen warten auf euch.

LG Marc



[al_bundy]

So richtig viel Neues gibt es nicht. Sehr viel Papierkram aber die Produktion schreitet Schritt für Schritt voran. Ich bin aktuell vermehrt dran das schlitzen der CPU Kühler zu optimieren. Wer Hilfe bei seinen Projekt braucht kann mir gerne eine Email senden.


Aktuelle Prototypen:
Asrock HM77-MXM
Asus B550I Aorus Pro AX
Asus Striker Extreme
EVGA RTX 3070 TI CX3
Minis Forum BD790i
MSI RTX4090Gaming Slim24G 24579MB
Palit RTX 4070 Jetstream 12GB GDDR6X 192bit 3-DP HDMI
RAM 2X
Ram 4X
RAM 6X
XFX RX 6800 MERC 319

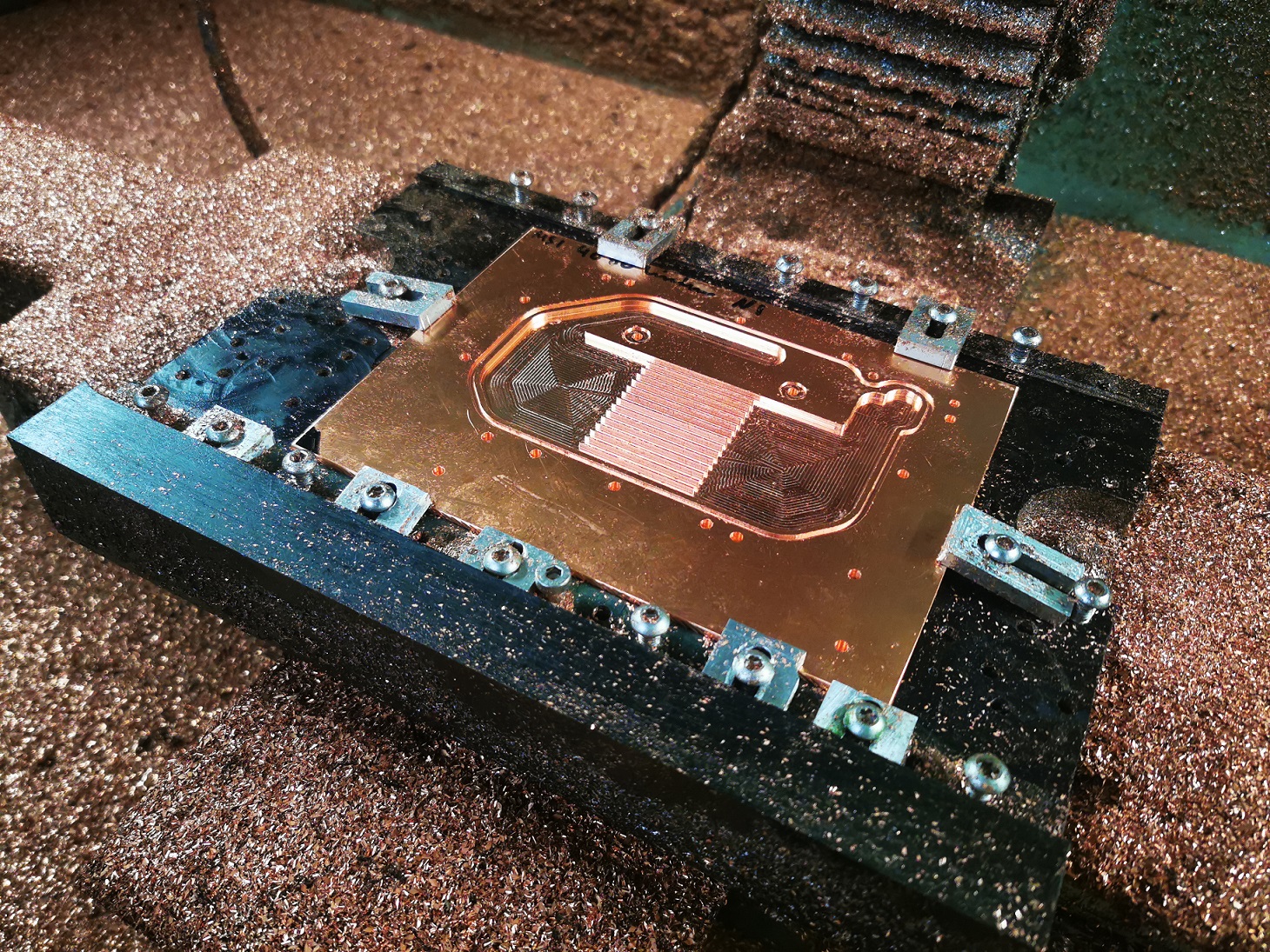

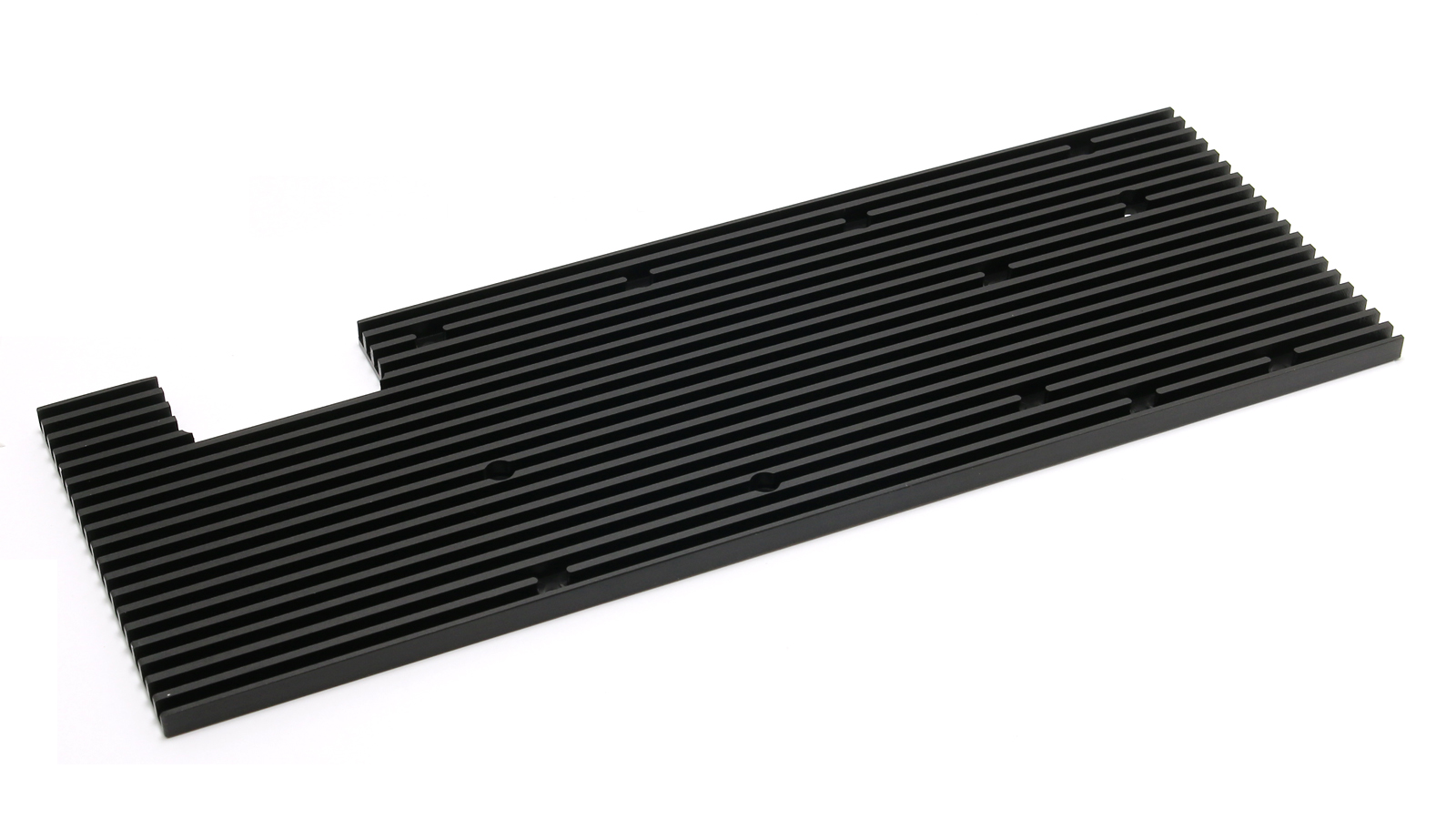

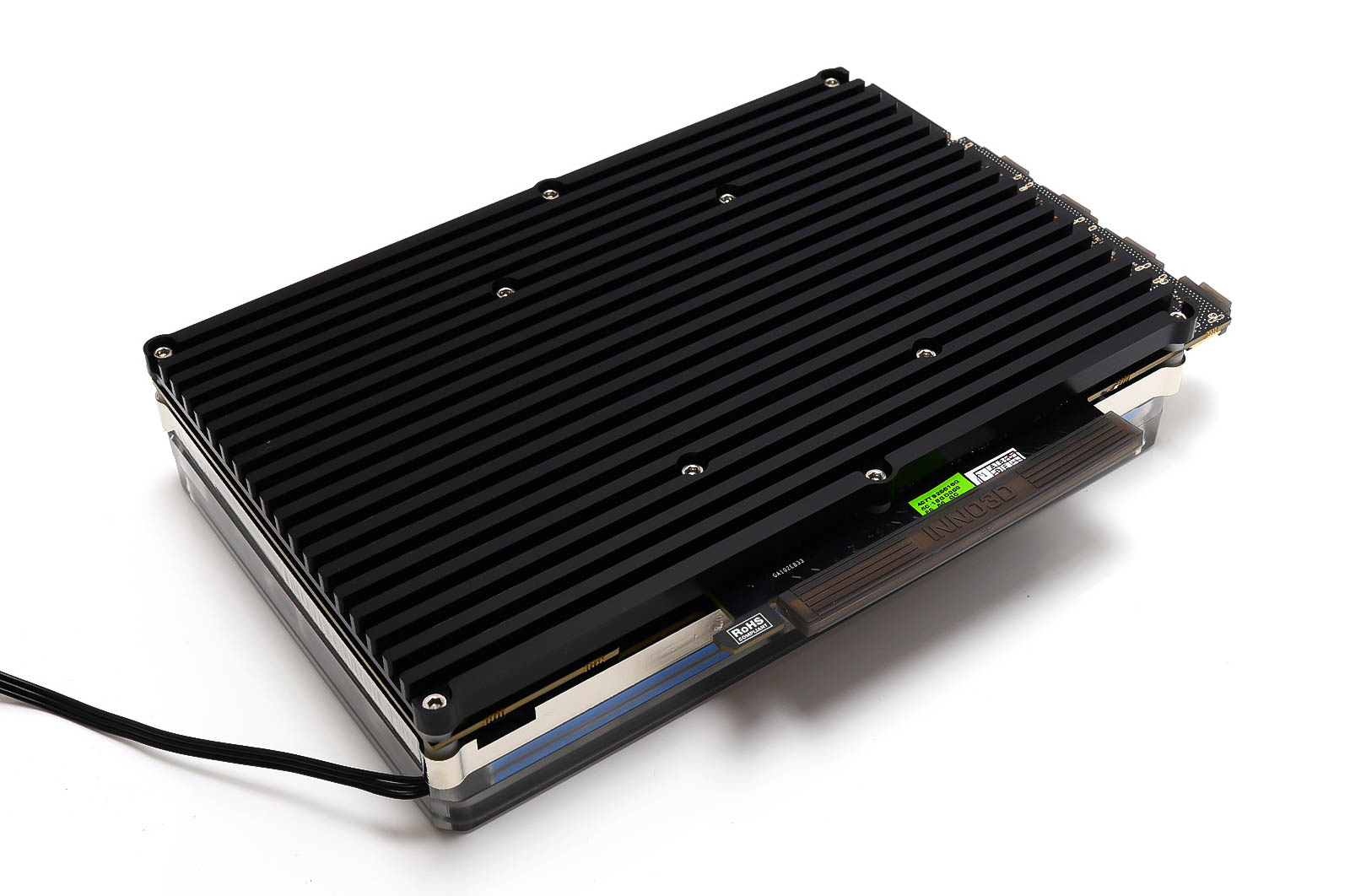

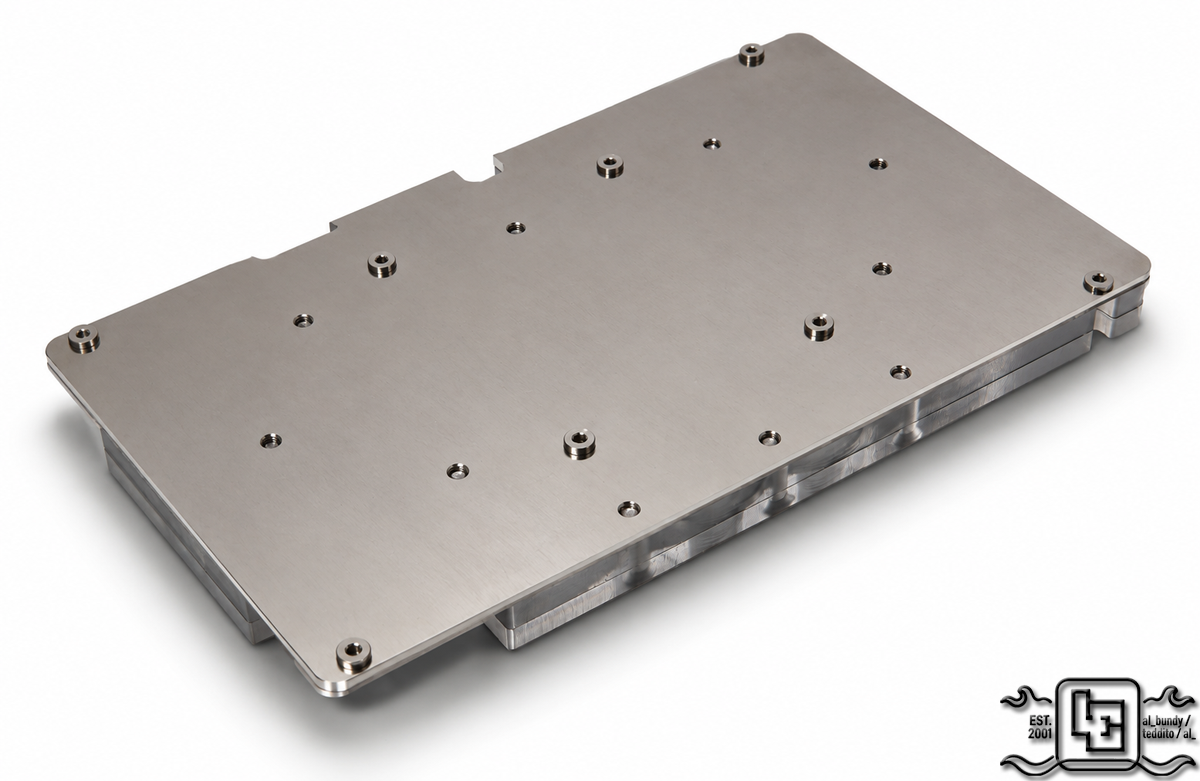

Also jede Menge. Anbei ein Bild vom Rückseitenkühler der MSI RTX4090Gaming Slim24G 24579MB



[al_bundy]

Hi,

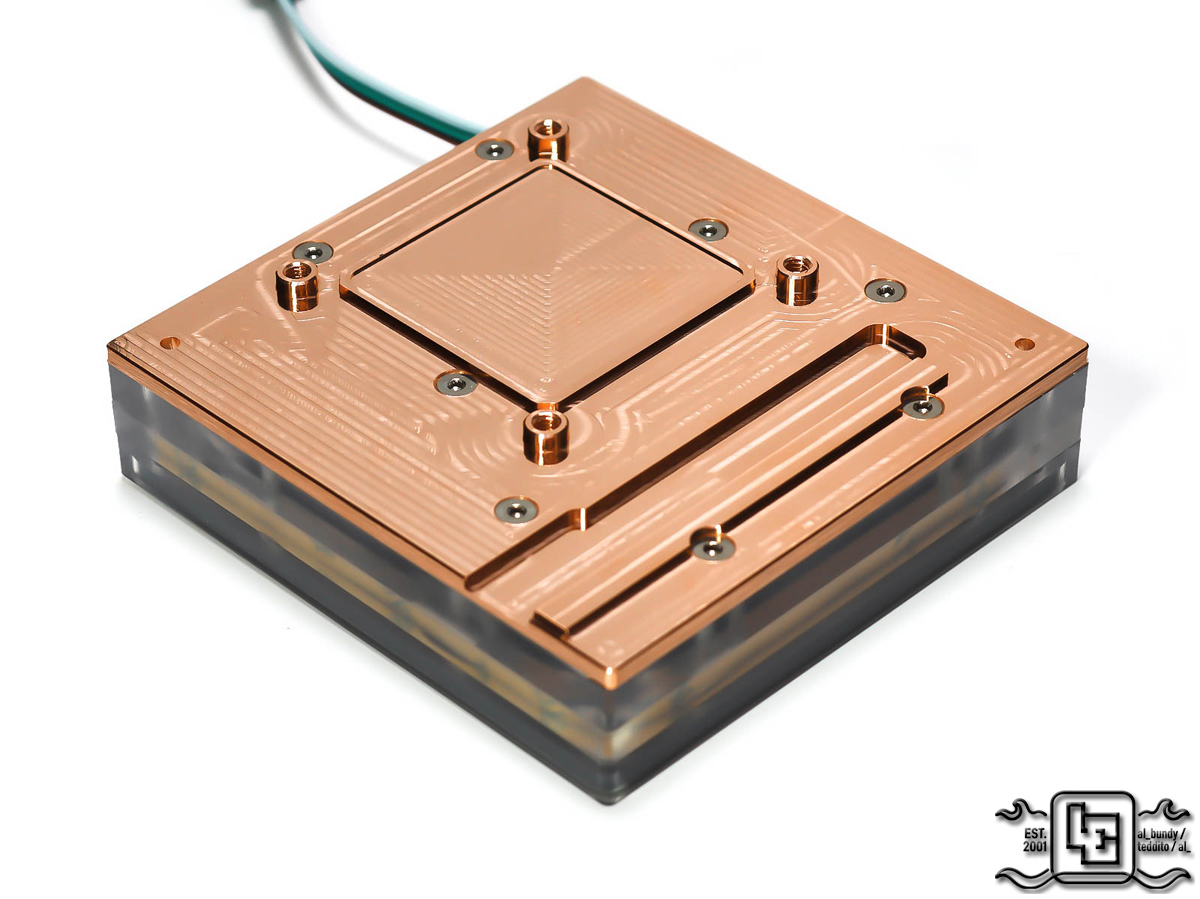

heute mal ein Post aus laufender Produktion des Liquid Extasy Minis Forum BD790i Wasserkühlers. Falls ihr Hilfe mit euren Projekt braucht, dann lasst mir eine pm da 🙂



[al_bundy]

Hi,
gibt nicht viel neues außer viel Papierkram. In den letzten Monaten konnte ich die neue Wakü für die Frässpindel testen. Diese kühlt zumindest bis 30°C Raumtemperatur die Spindel so wie es sein soll. Alles darüber hinaus habe ich nicht testen können da der Hochsommer schon vorbei war. Die Heizung der Spindelkühlung die im Prinzip schon vor 2 Jahre verbaut wurde, habe ich nun erstmals getestet und funktioniert super. In 5 Minuten ist das Wasser auf Betriebstemperatur.

Der Passungsrost der Werkzeugaufnahmen ist auch Geschichte. Werkzeuglänge von unter 50mm funktioniert super. Das hört sich dann auch schon gesund an. Entsprechend musste ich diverse Tests fahren um das richtige Werkzeug zu finden. Von 6 Werkzeugen hat es gerade mal ein Werkzeug geschafft was die Schnittqualität bietet die ich brauche unter Berücksichtigung der Werkzeuglänge.

Jetzt muss ich erstmal die Wasserkühler fertig machen. Danach steht der Bau eines kleines günstigen Aktivlautsprechers auf den Plan mit Chinatreiber für sehr günstig Geld die subjektiv betrachtet aber keinen guten Eindruck machen. Dazu aber später an anderer Stelle mehr. Danach geht’s wieder in die Reha und dann wird das Filtergehäuse gebaut. Damit dann hoffentlich final und ich habe endlich saubere Luft in der Werkstatt. Zum Schluss die finale Inbetriebnahme des pneumatischen Werkzeugwechslers

Das Projekt des CPU Wasserkühlers No. Uno läuft nebenbei weiter. Inzwischen habe ich neue Sägeblätter aus China erhalten. Und ich habe dicke Sägeblätter aus Deutschland erhalten die ich beidseitig hab runterschleifen lassen. Ergo entweder billige Blätter aus China mit geringer Ausbeute an Schlitzen, oder teure nachgeschliffene Sägeblätter aus Deutschland für hoher Ausbeute. In diesen Zusammenhang gilt es auch die Sägestrategie zu ermitteln. Eine neue Bodenplatteaufnahme für die Coldplates wurde bereits aus 25mm Alu gefräst und geht nächste Woche zum eloxieren.

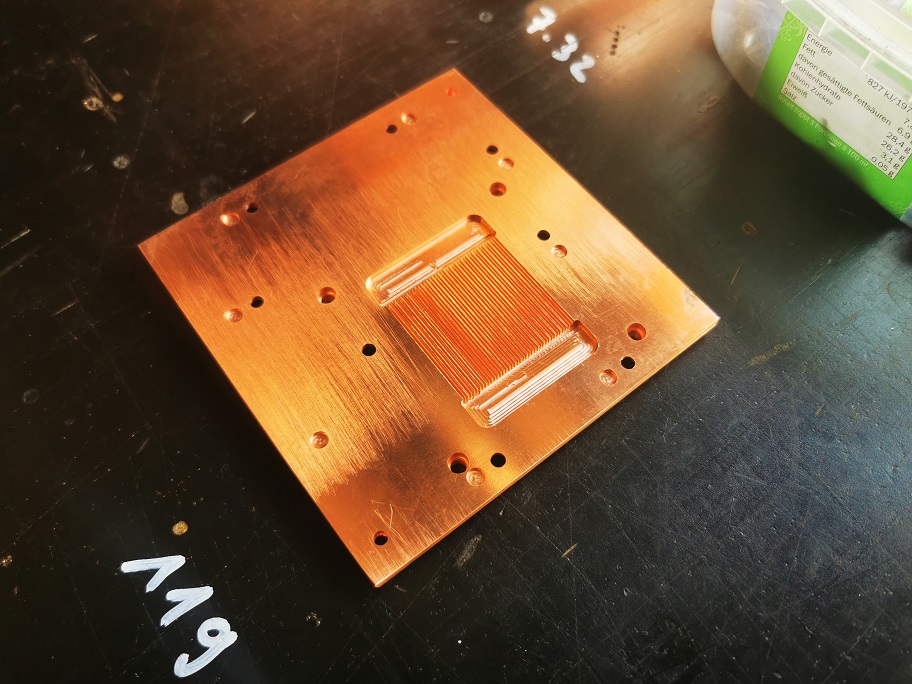

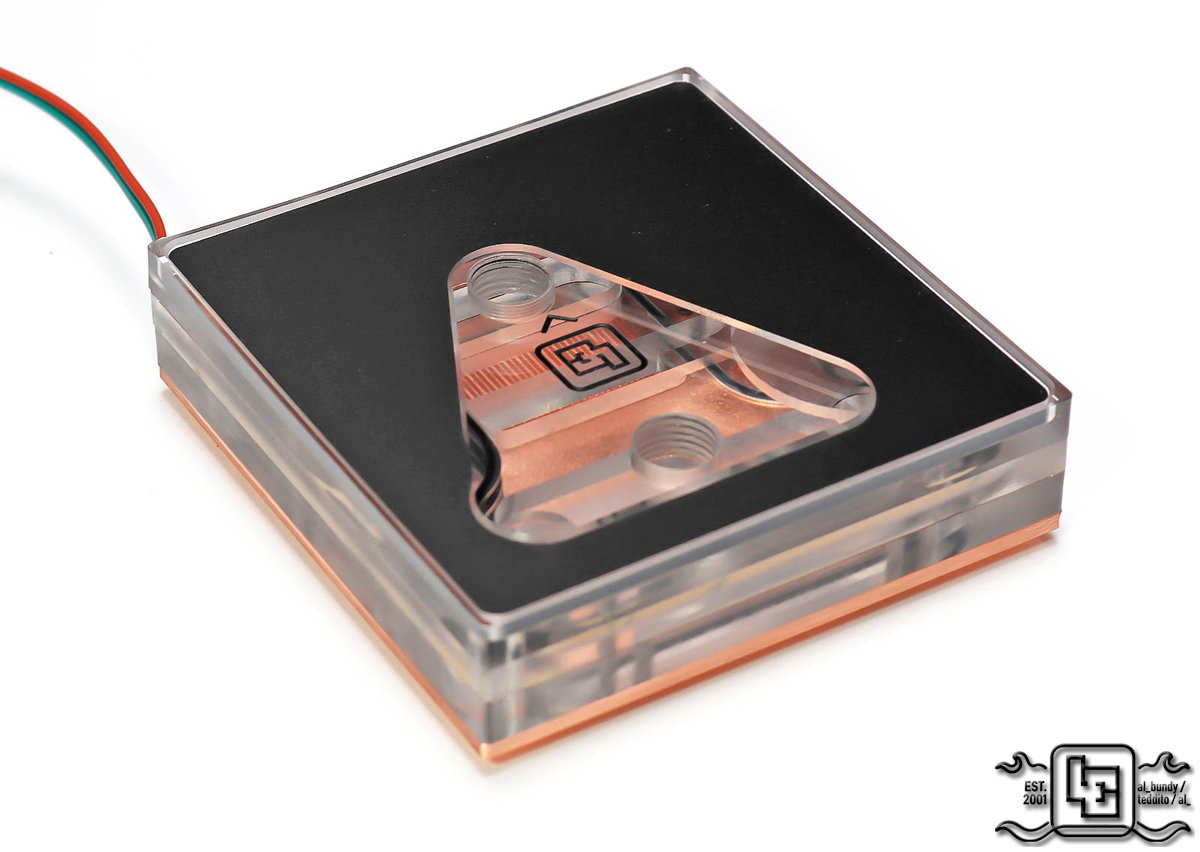

Anbei Pix aus der Produktion des No. UNO CPU Wasserkühlers.



[al_bundy]

Hi, habe lange nichts mehr von mir hören lassen :-( Es gab viel Arbeit und das hier ist nur ein Prototyp von 13 die in den nächsten Wochen released werden. Der Liquid Extasy Wasserkühler für das Minisforum BD790i für Jedermann. Falls ihr Hilfe bei euren Projekten braucht dann lasst eine Nachricht da und wir können uns unterhalten. LG



[al_bundy]

Fast auf den Tag genau vor einem Jahr... und noch kein Stück weiter lol.

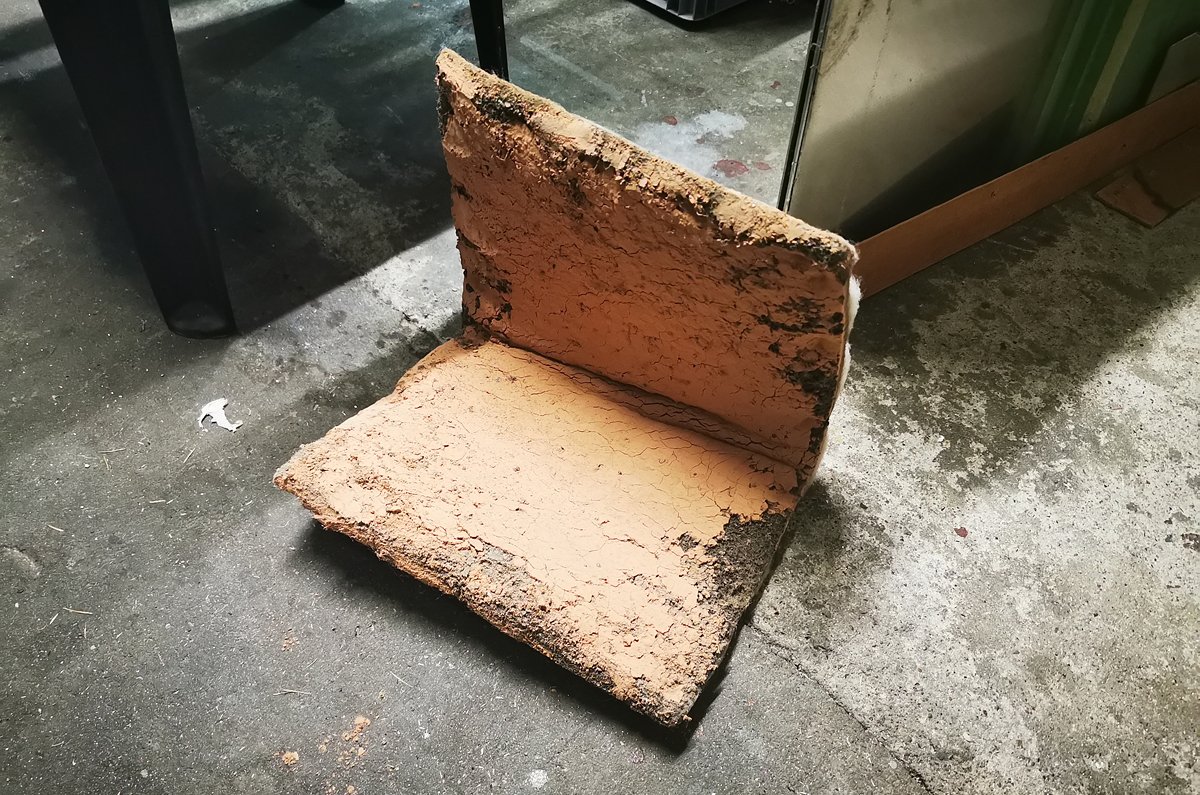

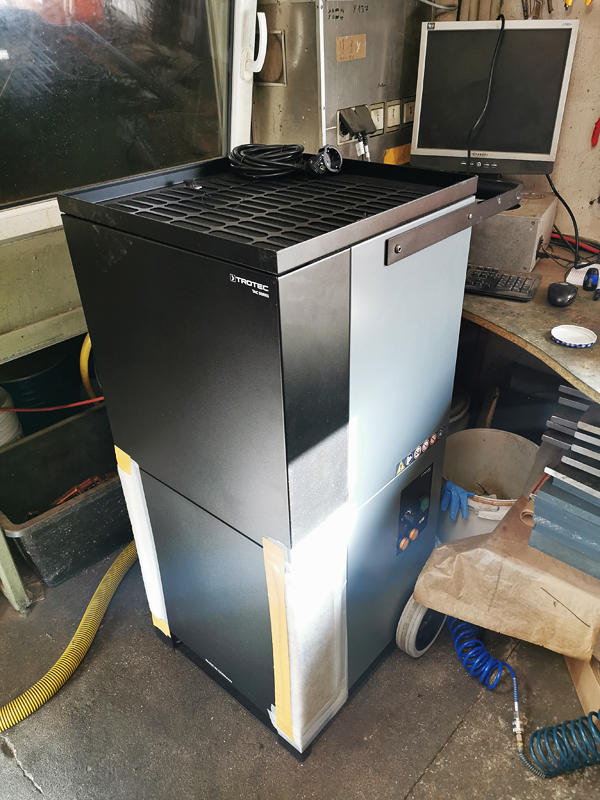

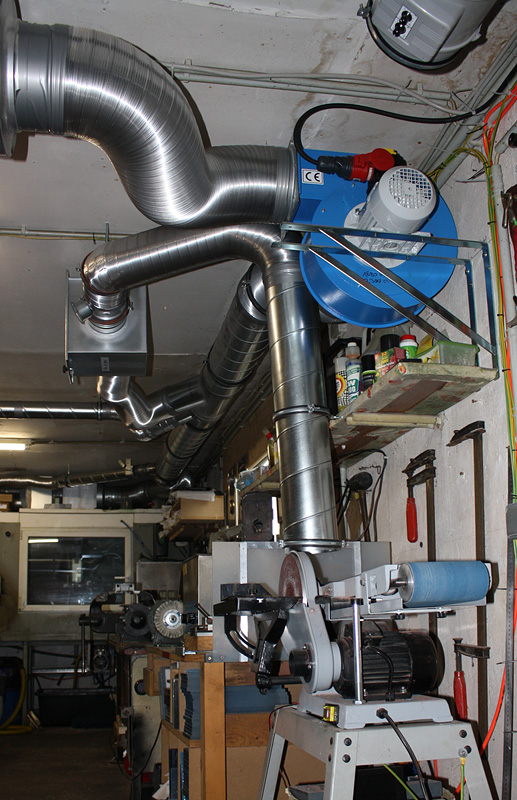

Ich hab einfach keine Zeit das Filtergehäuse zu bauen. Aber glücklicherweise habe ich alles da was ich brauche wobei ich mir Sicherheitshalber bald mal 2 neue Filter nachordern werde wenn ich das hier so sehe. Das ist der Vorfilter der keinen Vorfilter hatte. Ich glaub der ist zu. 😵 Inzwischen hat er eben auch einen Vorfilter bekommen den ich alle paar Monate mal absaugen kann.

Habe den mal ausgesaugt abgesaugt und wieder eingebaut. Selbiges mit den F9 Hauptfilter der noch recht gut aussah aber 2 Jahre weniger auf den Buckel hat als die anderen beiden Filter. Nach den Einbau hatte ich dann auch wieder ein bisschen Flow und der Druckdifferenzwächter kam.

Bin dann von 41hz runter auf 38 hz. Das lässt vermuten dass der H13 Endfilter auch bald zu ist und getauscht werden muss. Das ist aber ok. 5-6 Jahre Standzeit passt.

Ich habe ab ende Januar Reha und sehe zu dass ich das Gehäuse mal nach der Reha in Angriff nehme.



[al_bundy]

Hi,

wieder viel gefräst. Und wieder viel neues. Auch für Retrofans.



Asrock_HM77 - MXM

Schon etwas alt, jedoch gibt es für das Asrock HM77 MXM noch vereinzelt User insbesondere für Retroprojekte in Verbindung mit Mini PC's. In diesen Zusammenhang habe ich für 2 AMD MXM Karten auch Wasserkühler gefertigt. Düsenkühler für maximale Performance und eine etwas feinere Strukturen als üblich helfen um die Wärme abzutransportieren.

2 MXM AMD Karten

Asus Striker Extreme

Ein weiterer Fan von Retro Pc's hat mir ein Asus Striker Extreme gesendet mit den Anspruch sowohl North und Southbridge als auch Mosfets und CPU mit einen waterblock zu kühlen. Ich musste über 3Kilo Kupfer einsetzen um dies möglich zu machen. Der Durchfluss ist hervorragend und optisch kann man in einen Retro Pc damit super arbeiten.



[al_bundy]

EVGA RTX 3070 TI CX3

Noch nichts für Retrofans, aber auch nicht mehr ganz aktuell. Ein Wasserkühler für die EVGA RTX 3070 TI CX3 im neuen Gewand und aRGB. Minimalste Restriktionen, edles Design und gute Temperaturen auf den Chips machen diesen Kühler aus. Verschiedene Deckelmaterialien sind ohne Aufpreis wählbar sowie optionell als Nickelversion verfügbar.

XFX RX 6800 MERC 319

Als zweiten Grafikkartenwasserkühlerrelease stelle ich euch den Wasserkühler für die XFX RX 6800 MERC 319 vor. Das ist eines der ersten Kühler im neuen Design. Dabei wurde der Deckel mit einer Blende versehen um eine Vielzahl an Schrauben abzudecken. Das optische Ergebnis lohnt sich. Darüber hinaus setzten wir auf altbewährte Technik des Düsenkühlerprinzips mit Microchannels. Deckelmaterial und Schrauben können nach Designwünschen frei gewählt werden.

Du hast keine Berechtigung, den Link zu sehen, bitte Anmelden oder Registrieren

Mit den Asus B550I Aorus Pro AX Wasserkühler steht ein weiterer Fullcoverwasserkühler auf meiner Releaselist. Es werden Chipsatz, Mosfets, Spulen, CPU und die SSD gekühlt. Alles was das Herz begehrt. Ich habe im Design ein paar Änderungen gegenüber dem Gigabyte X570i Wasserkühler vorgenommen dass die Schrauben verdeckt und eine aRGB integriert. Schickes Teil. Findet ihr nicht?

Ein paar Varianten von bereits releasten Kühlern habe ich auch gefräst.

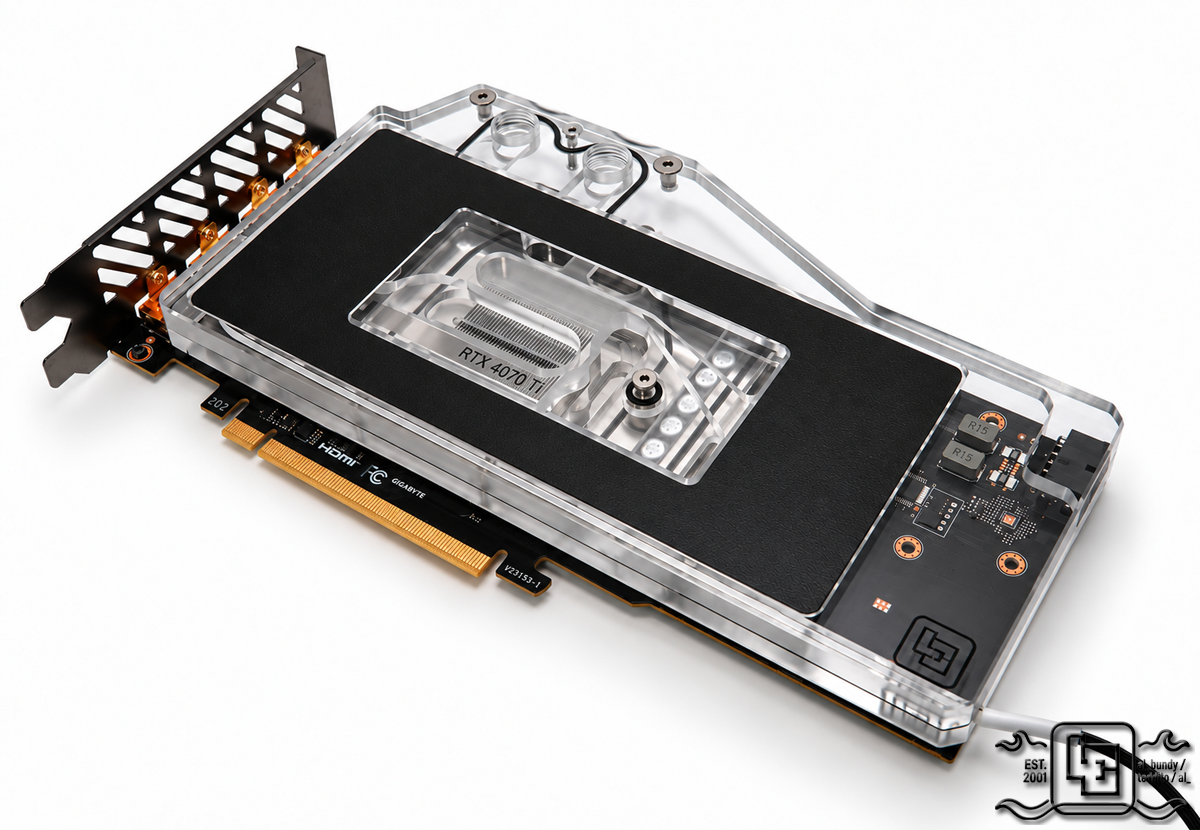

KFA2 GeForce RTX 4070 Ti EX Gamer

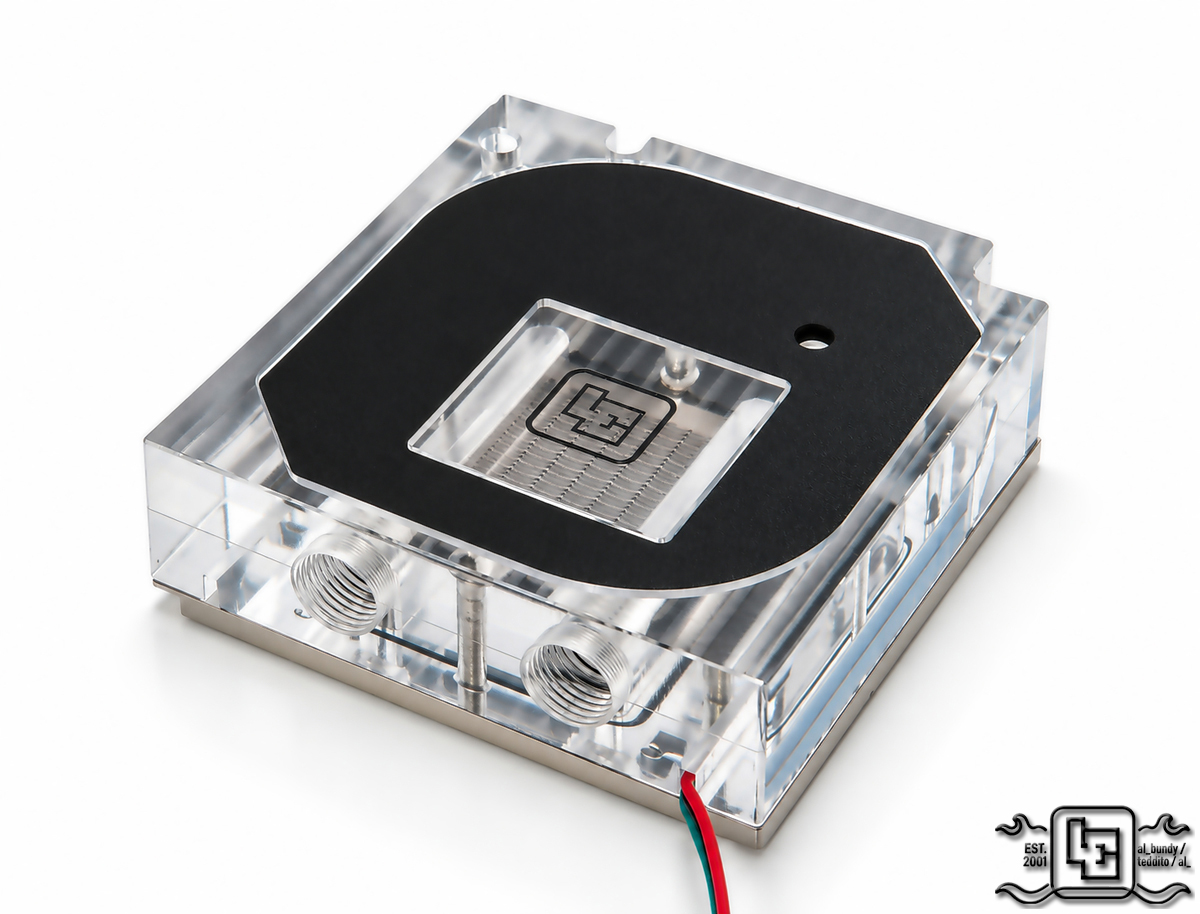

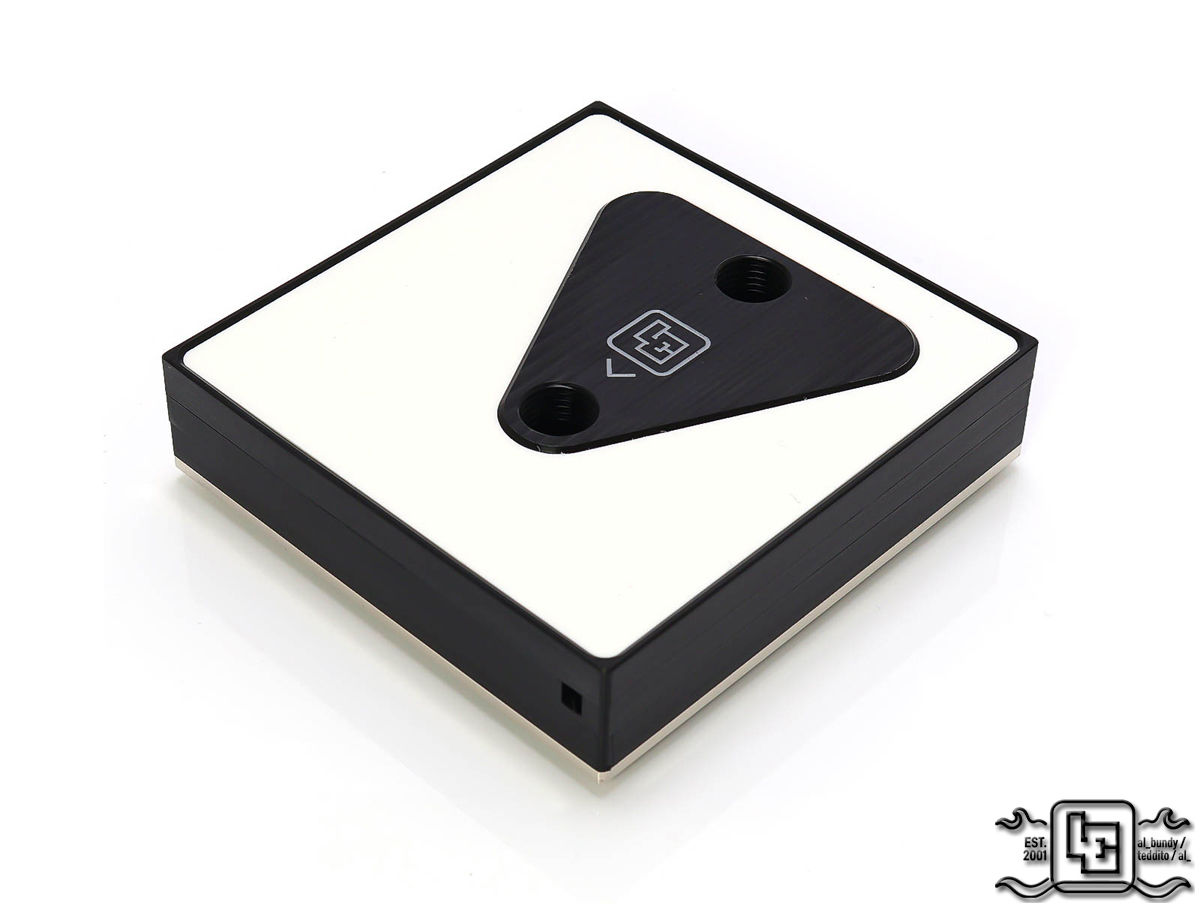

Liquid Extasy No. UNO

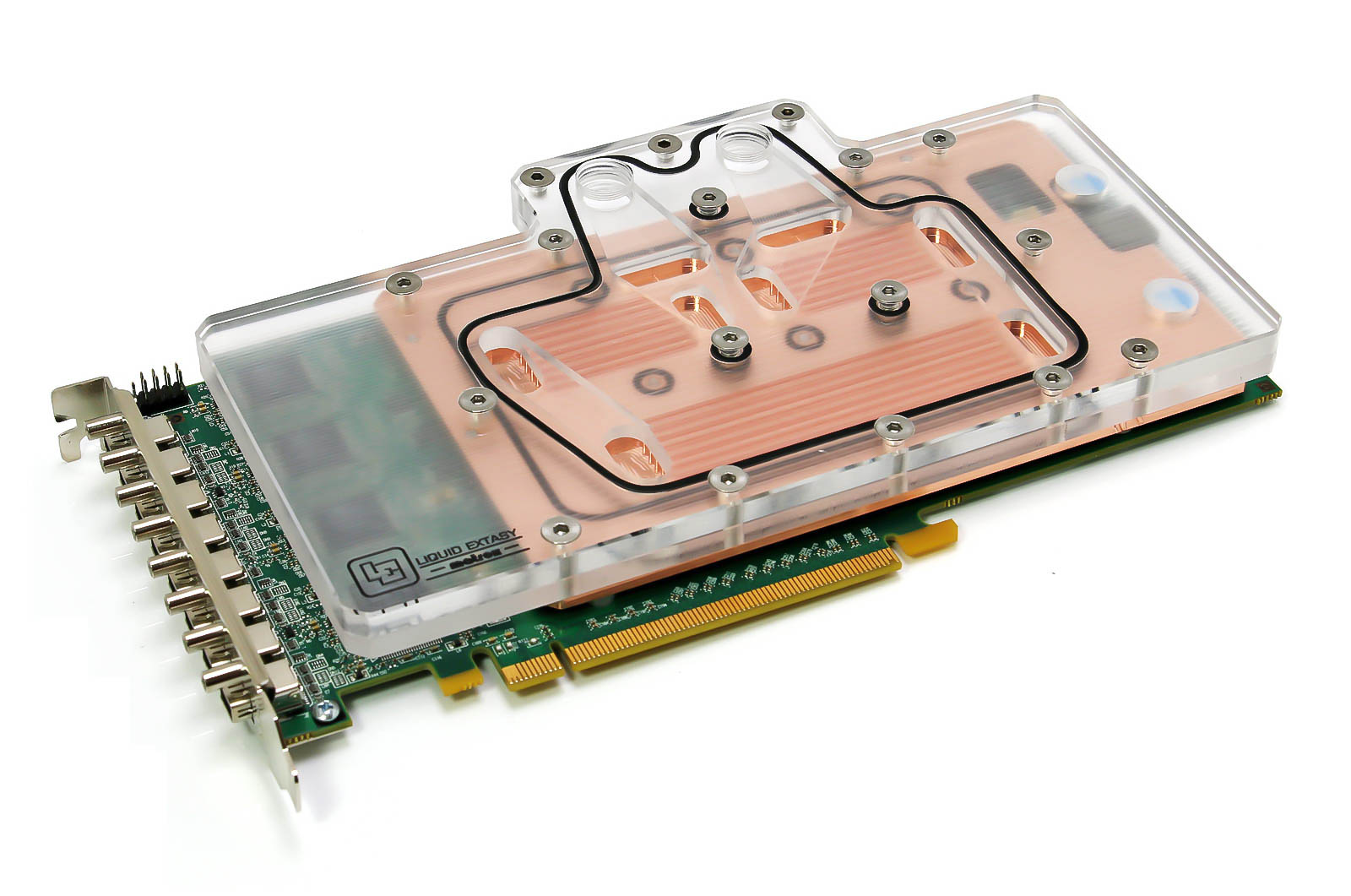

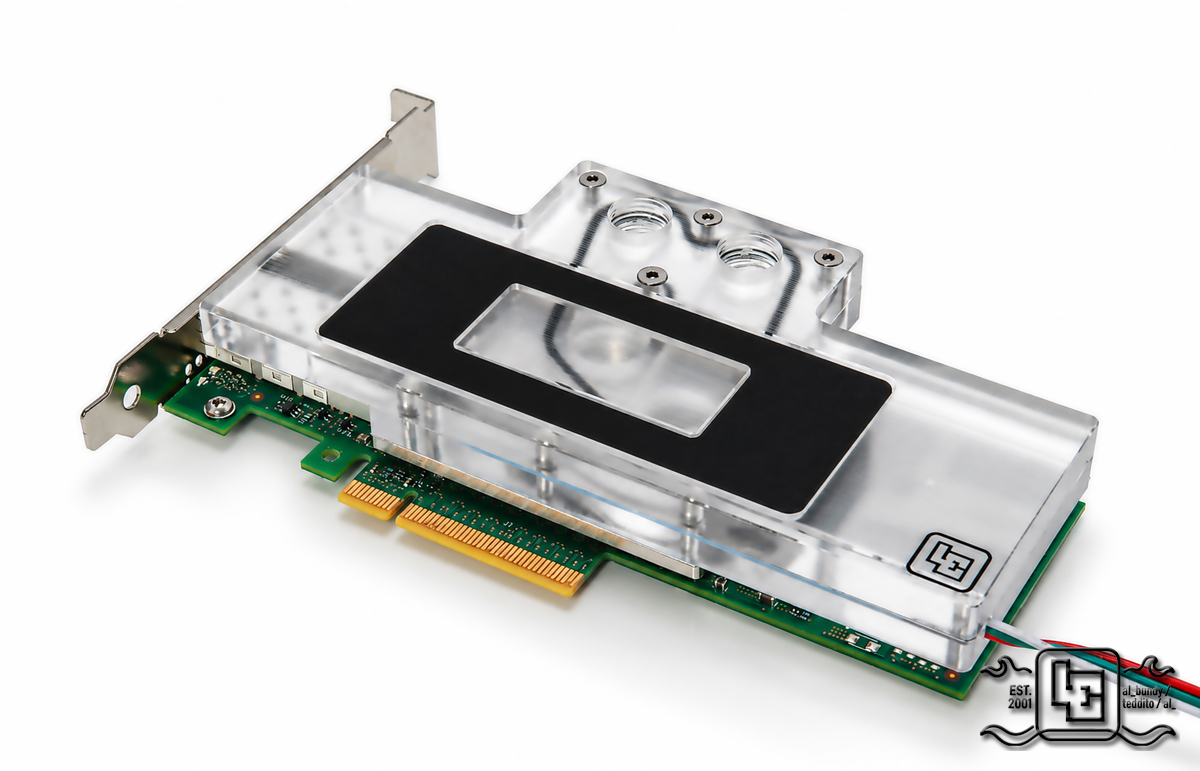

PNY RTX A 2000

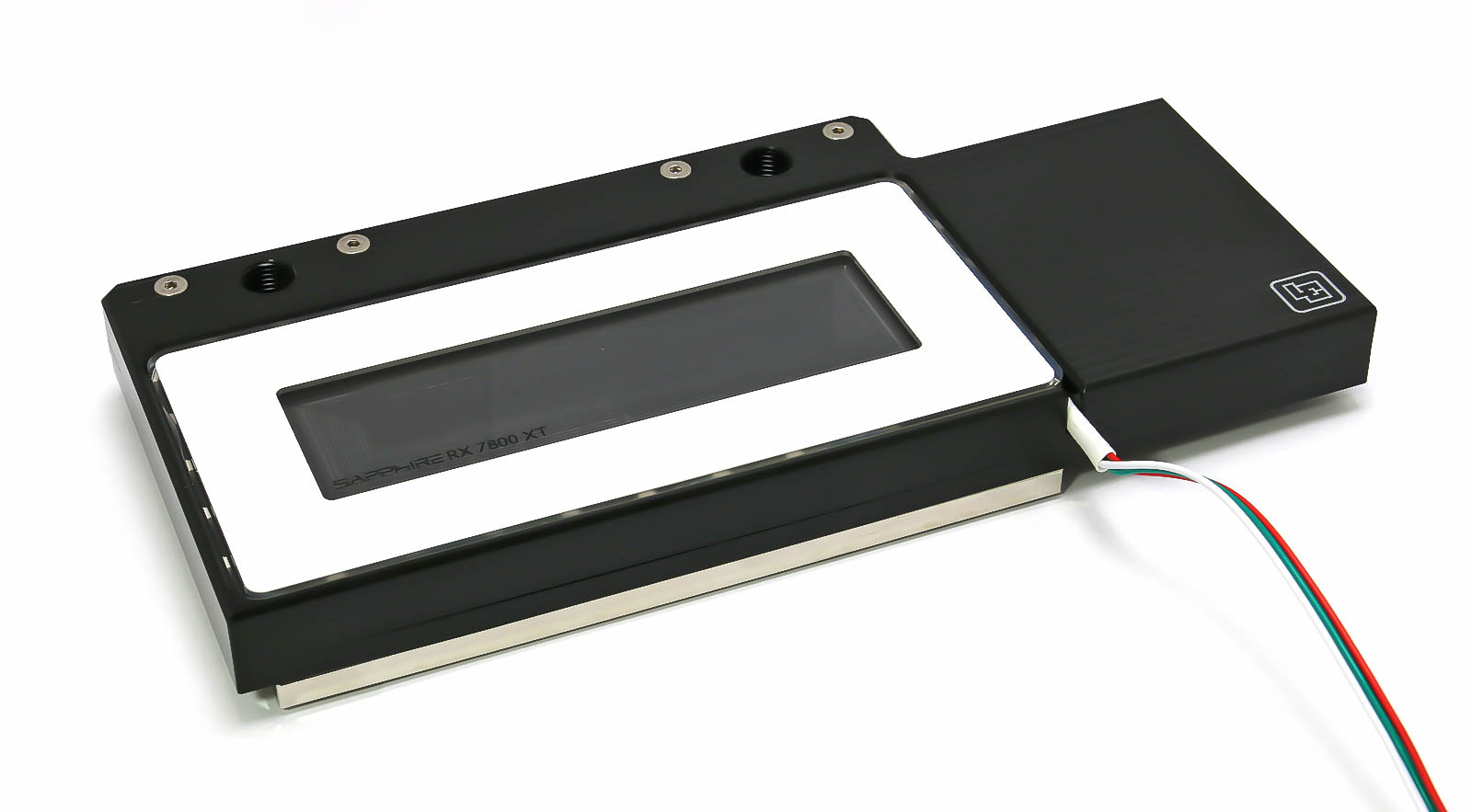

Es gibt noch einige weitere Kühler für MSI RTX 4090, Sapphire RX 7800XT, Nvidia RTX 4080 Super FE, Ramwasserkühler und das Minisforum BD 790i. Allerdings hatte ich bisher noch keine Zeit dafür alles aufzubereiten. Das folgt in ca 2 Wochen.



[al_bundy]

Vorerst das letzte Update. Es geht bald zur Reha.

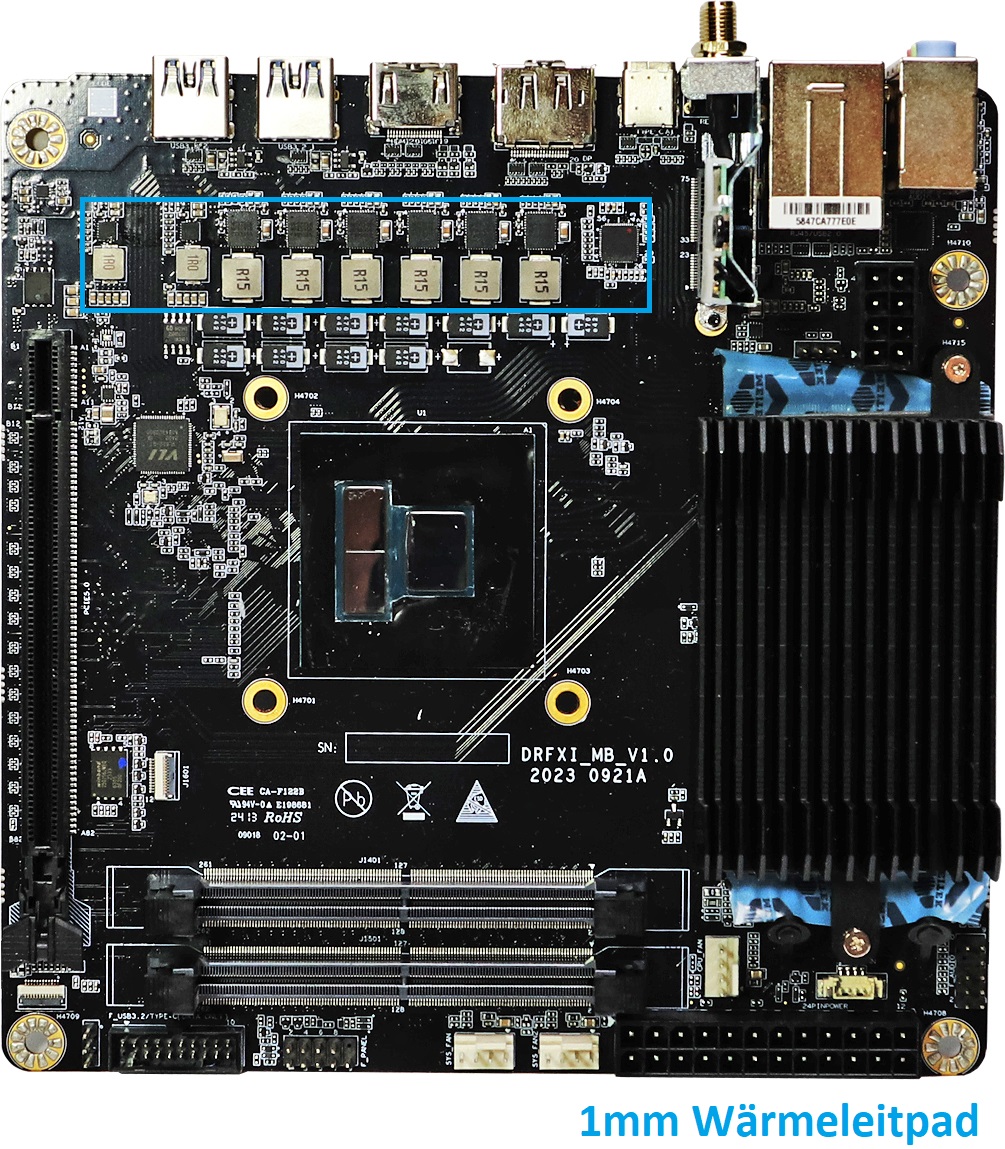

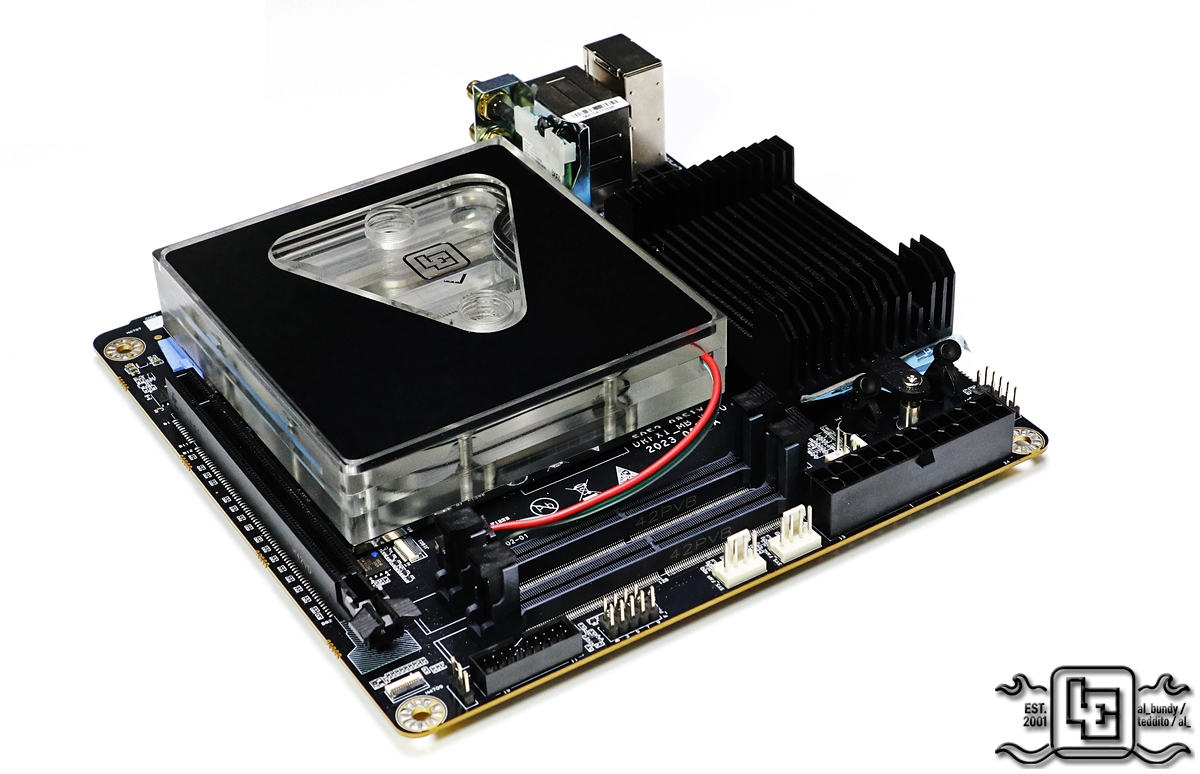

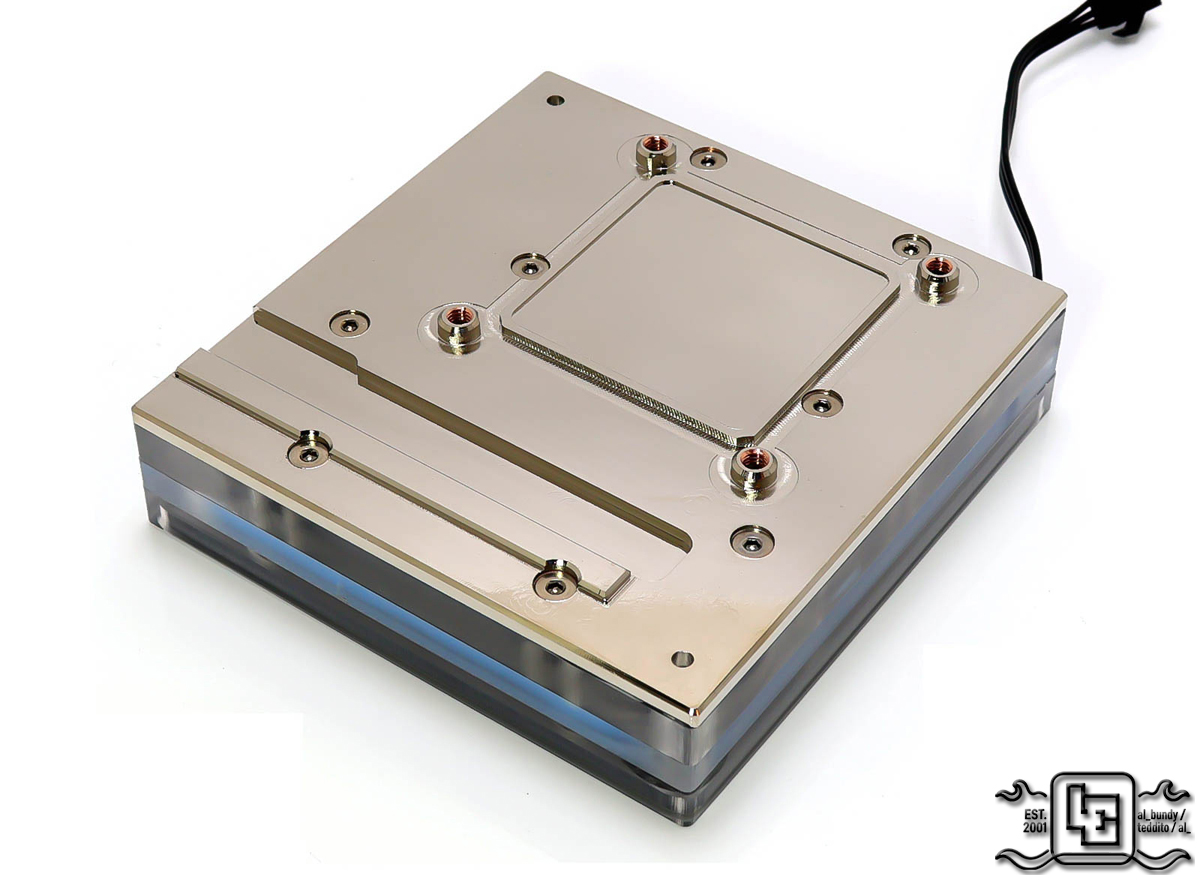

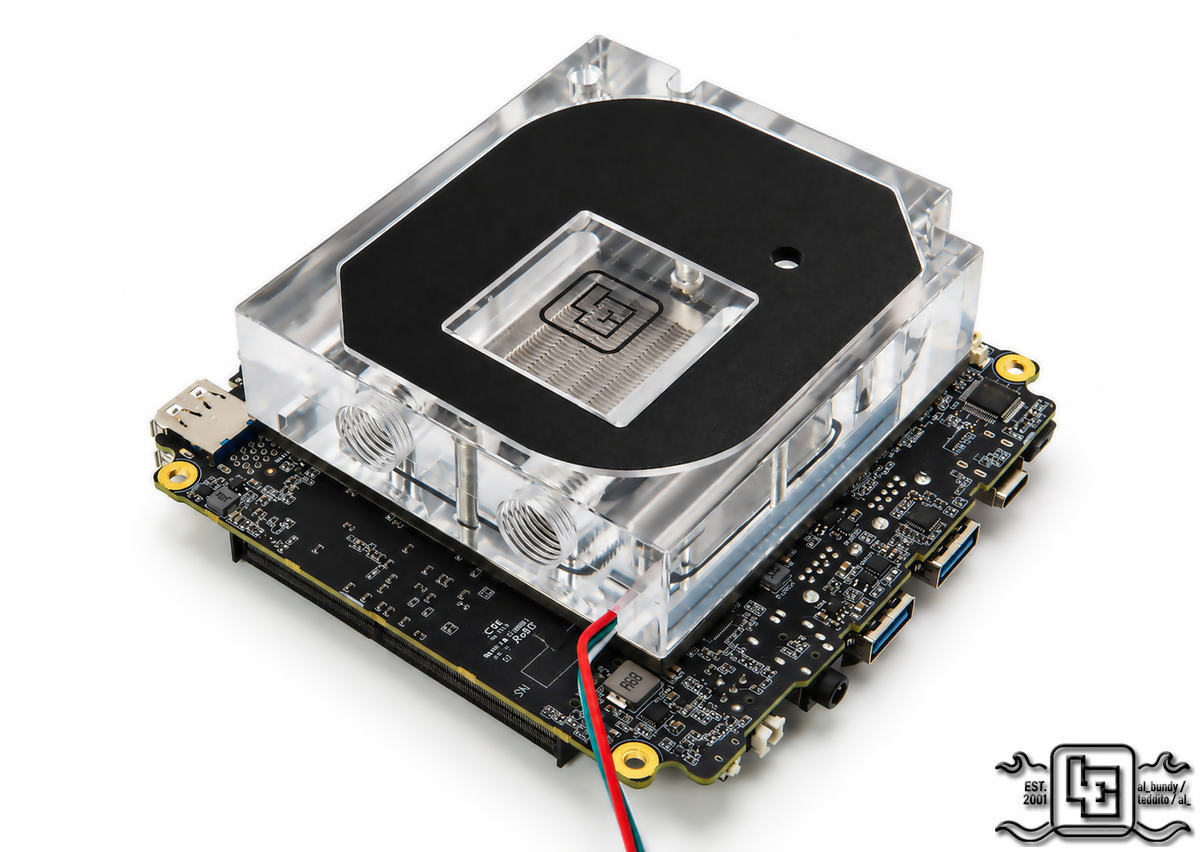

Liquid Extasy Waterblock - Minisforum BD790i

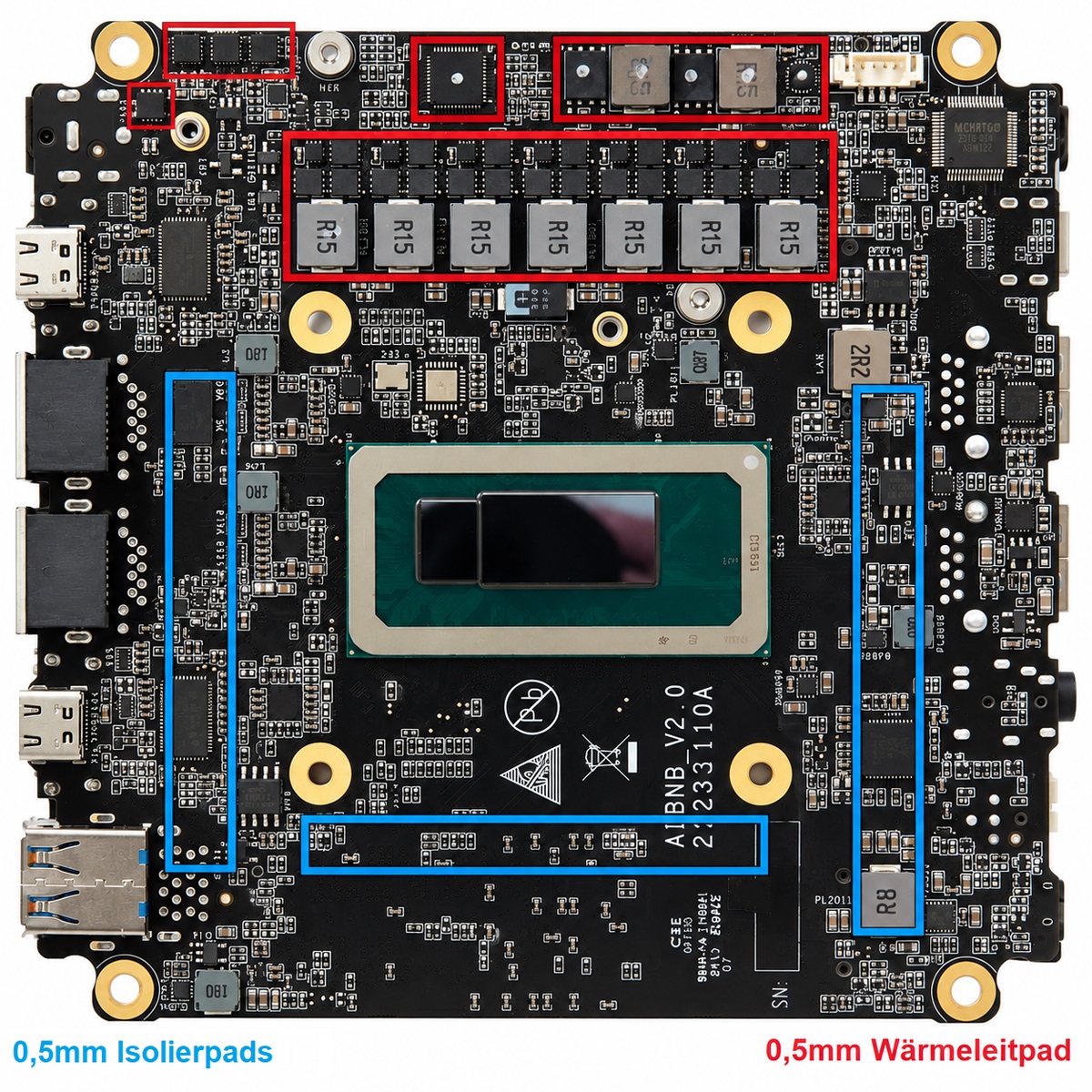

Der Trend geht zunehmend auch in Richtung ITX Systeme und gelegentlich gibt es tolle Boards für jedwede Anwendungen. Das Minisforum BD790I ist ein solches Board und natürlich besteht auch dort Bedarf zur Kühlung. Somit haben wir einen Leistungsstarken Wasserkühler entwickelt der auch die Mosfets und Spulen kühlt. Und dies besser als so manch teurer Standalone CPU Wasserkühler. Dabei haben wir 40% mehr µ Speendchanneles in die Coldplate eingebracht als wir es sonst tun würden. Das Ergebnis hat sich gelohnt. Viele Kunden sind schon in den Genuss des Premiumkühlers gekommen und du kannst der nächste sein.

Liquid Extasy Waterblock - MSI RTX4090 Gaming Slim24G 24579MB
Die MSI RTX 4090 wird wohl Gamer auch noch in vielen Jahren Freude bereiten. Dass dieses Teil ganz schön heizt ist allseits bekannt. Daraufhin haben wir einen Wasserkühler für die Vor und Rückseite entwickelt. Durch die aRGB's sieht das Teil auch im dunkeln verdammt gut aus. Ein großzügig ausgelegtes µ Speedchannelfeld sorgt für gute Kühlleistung ohne dabei besondere Ansprüche an die Pumpe zu stellen. So gut wie alle Wasserkühler in unseren Sortiment wirken nicht sehr restriktiv was dem gesamten System zugutekommt



[al_bundy]

Liquid Extasy Waterblock - Nvidia RTX 4080 Super FE
Etwas besonderes ist der neue Wasserkühler für Nvidia RTX 4080 FE im Custommadelook. Nach Kundenwunsch haben wir einen Fullcopper Wasserkühler mit 4mm Carbondeckel hergestellt. Das Anschlussterminal ist auf der Rückseite des Wasserkühlers die mit einer Alubackplate verziert wurde. Ein anderes Design ist auf Anfrage für etwa 50% des üblichen Verkaufspreises möglich. µ Speedchannels und Düsentechnologie sind wie immer mit an Board.

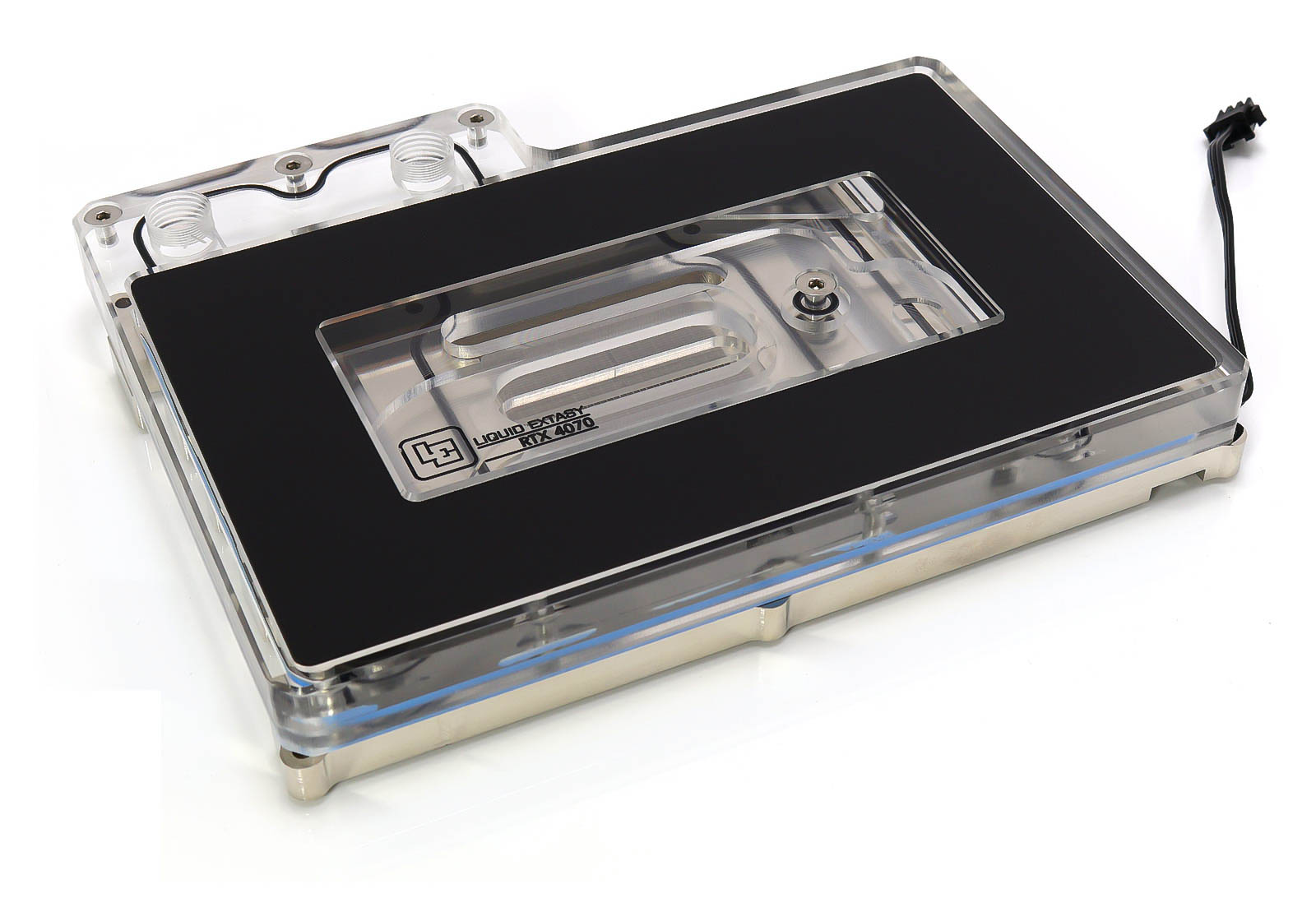

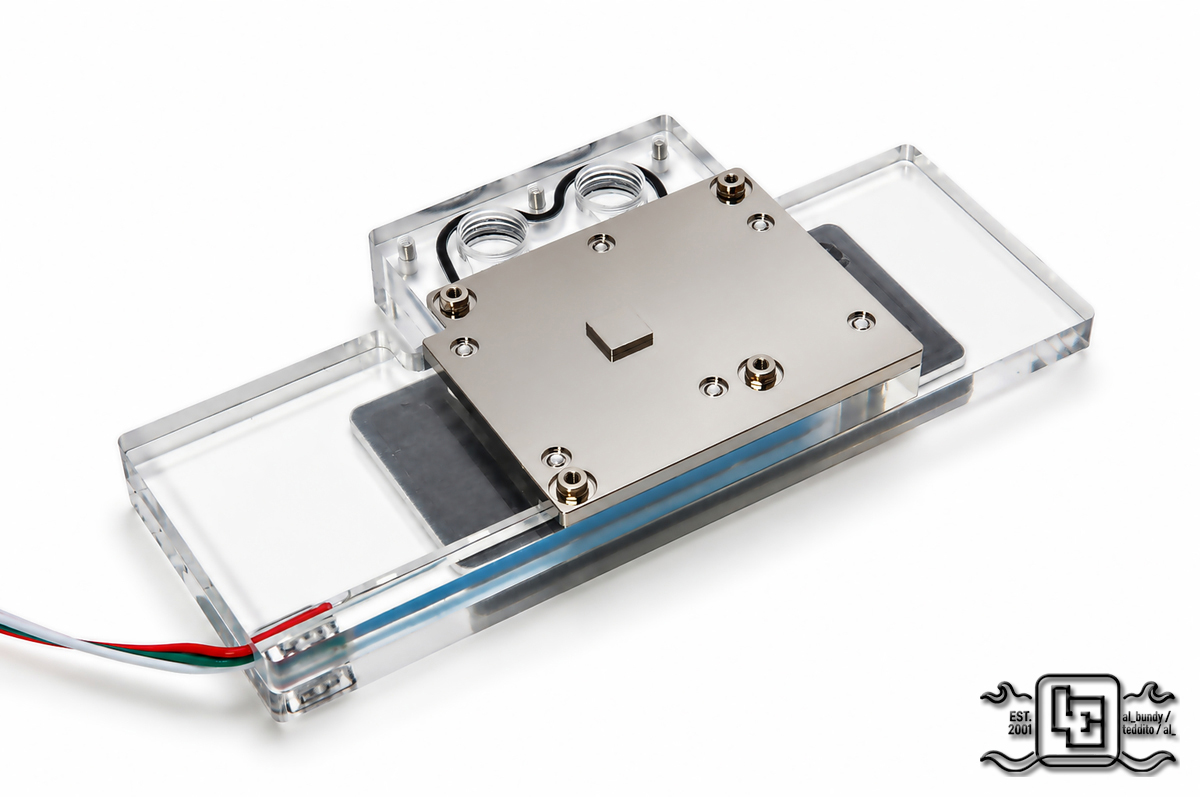

Liquid Extasy Waterblock - Palit RTX 4070 Jetstream 12GB
Schicker Wasserkühler für eine tolle Karte. Es handelt sich um die Palit RTX 4070 Jetstream 12GB die wir unter Wasser setzten. Passgenau aufs Hundertstel kühlt dieser Wasserkühler die Chips bis an Ihre übertaktbare Leistungsgrenze. Der Wasserkühler ist einfach und sicher auch für Einsteiger zu montieren. Nickeloption ist verfügbar sowie diverse Designs für die Tops und Jetplates.



[al_bundy]

Hi,

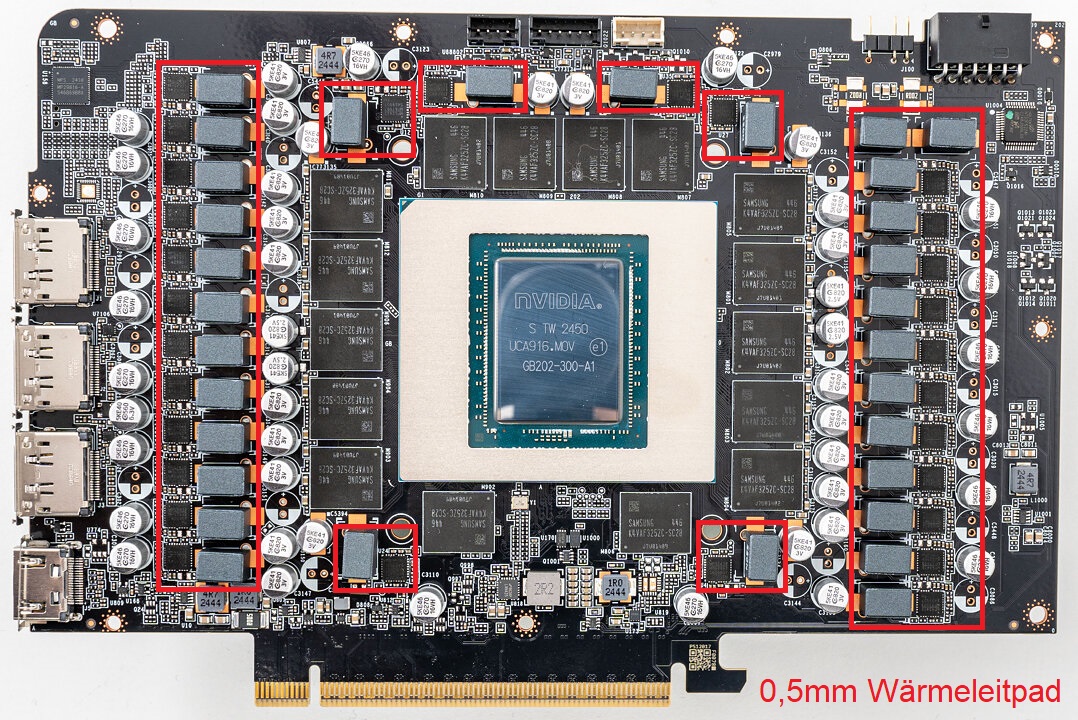

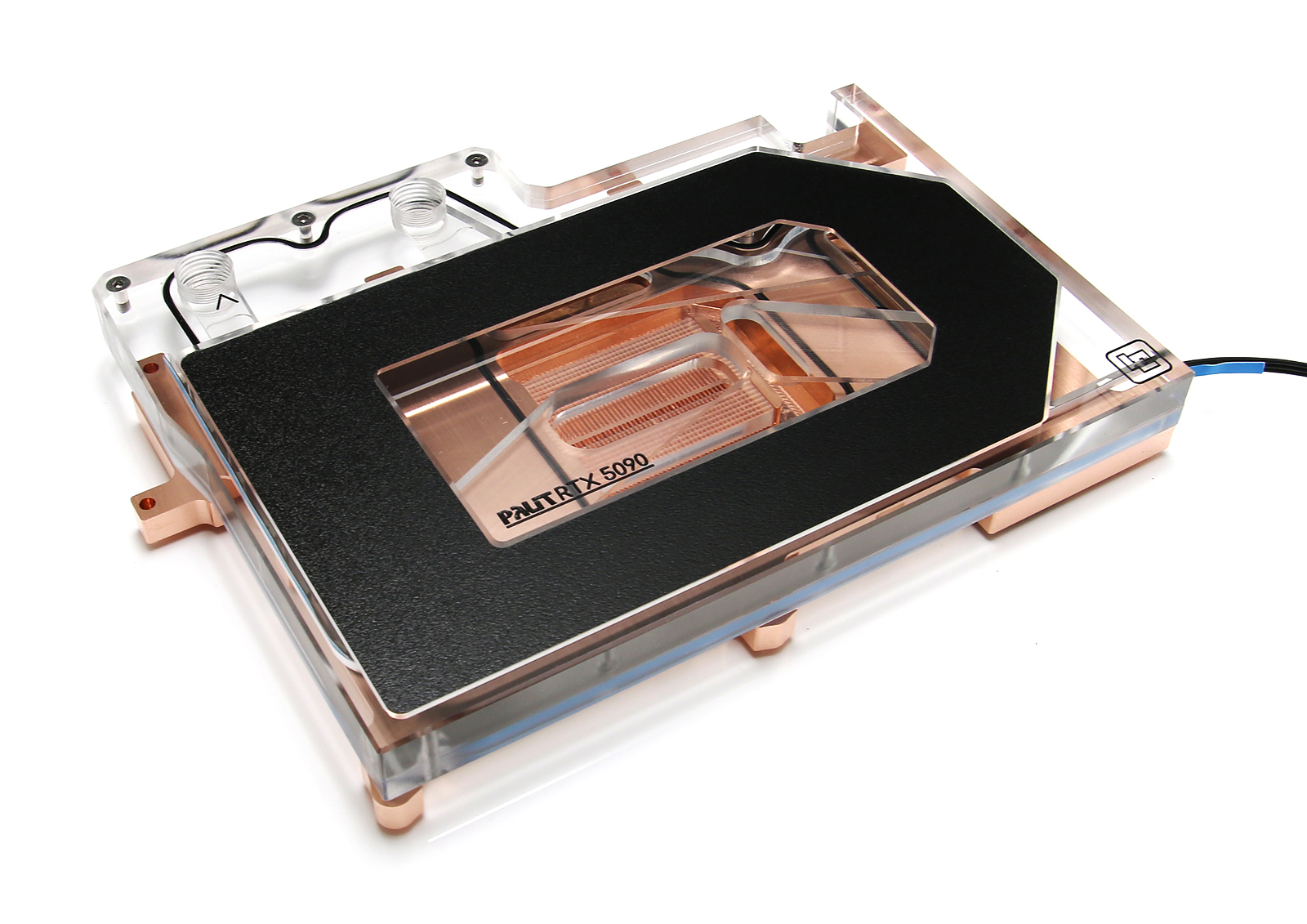

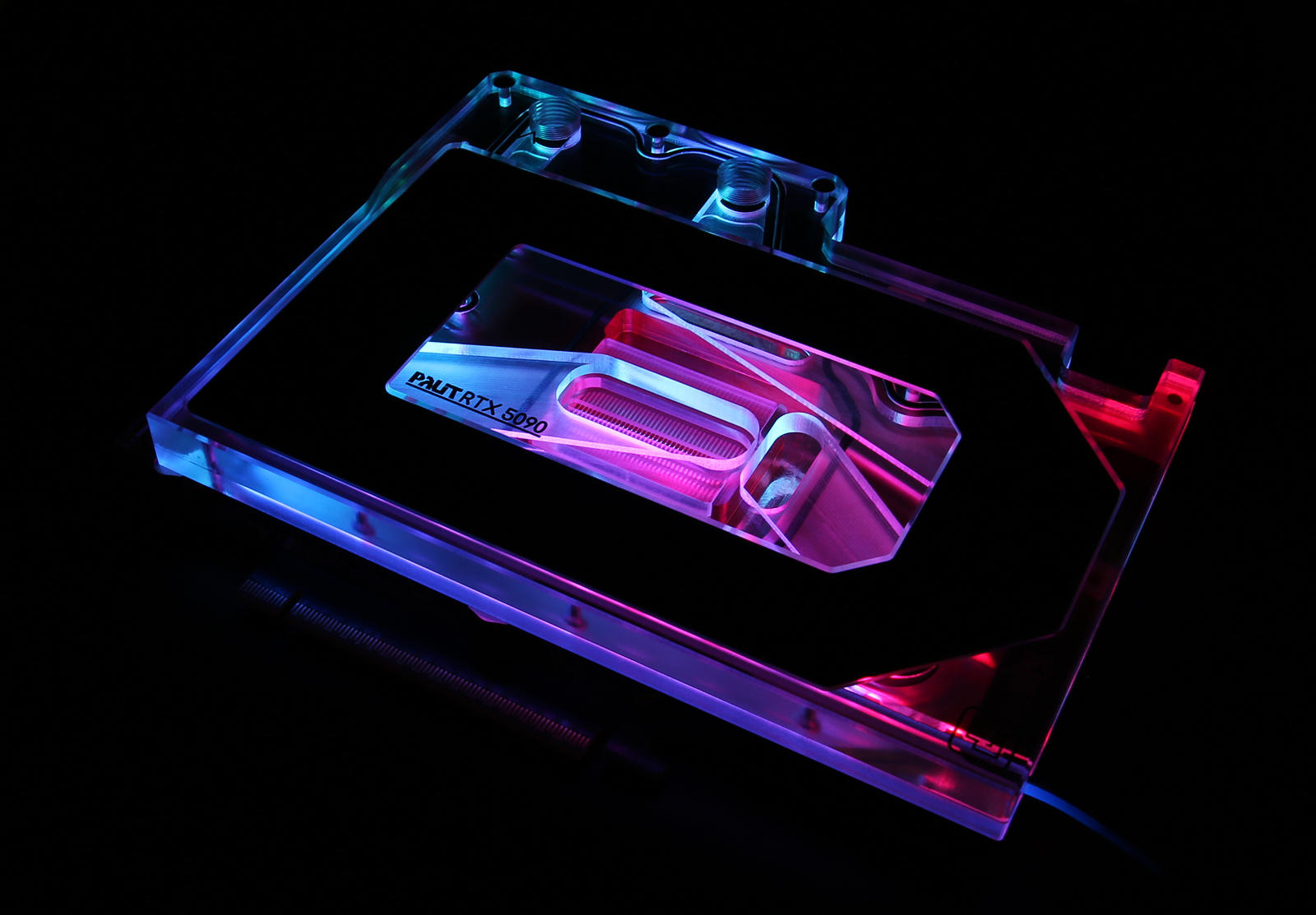

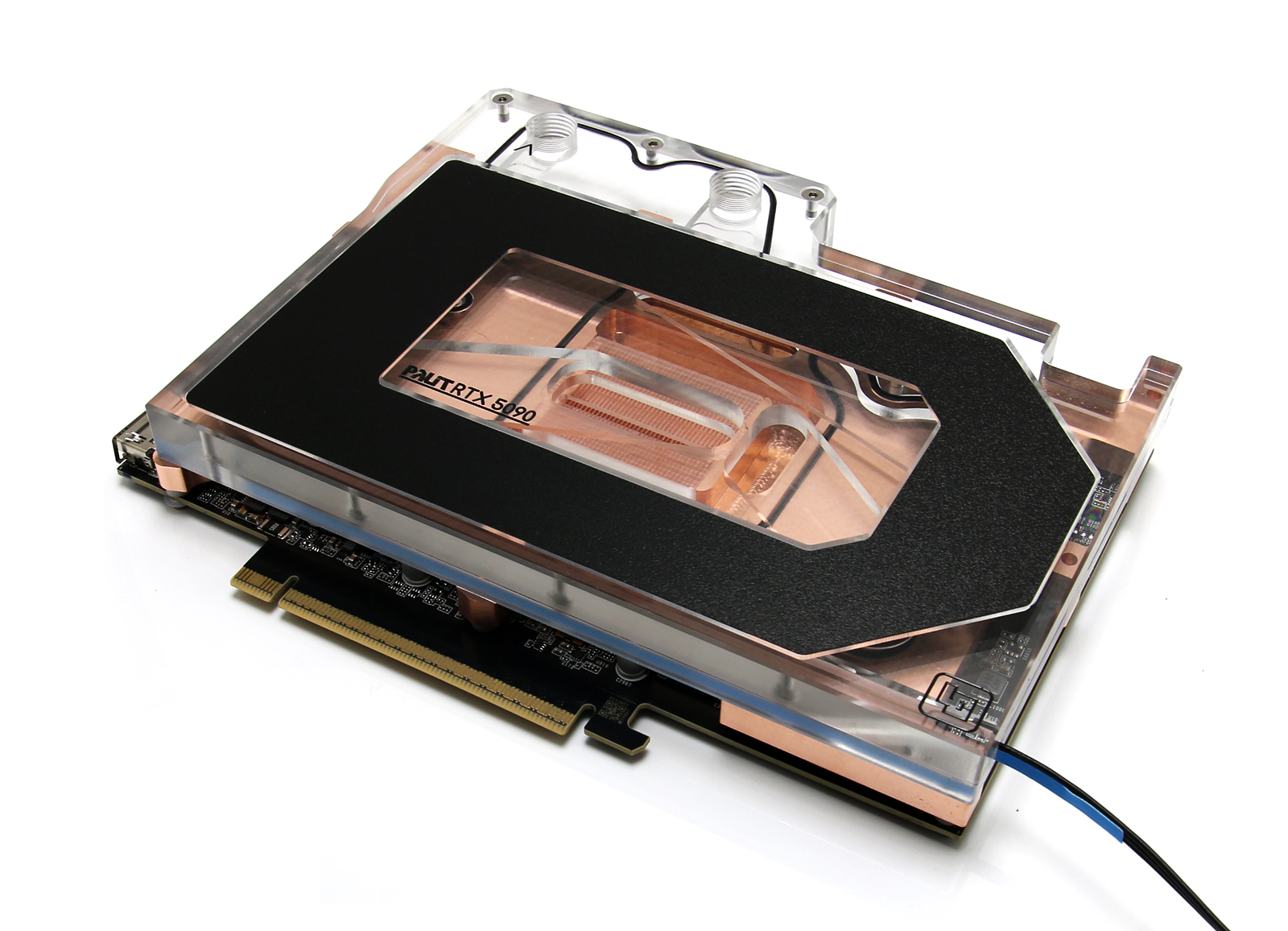

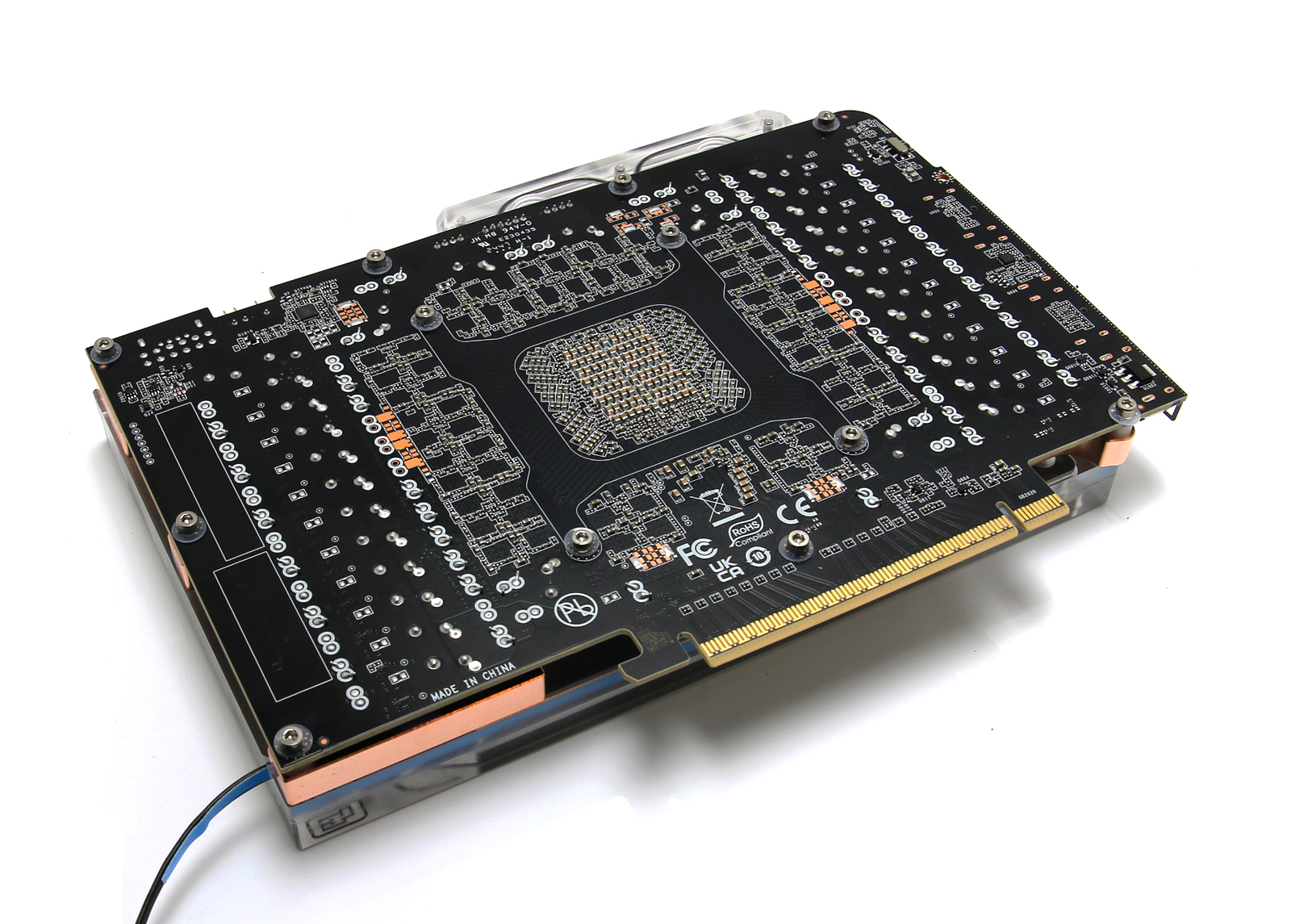

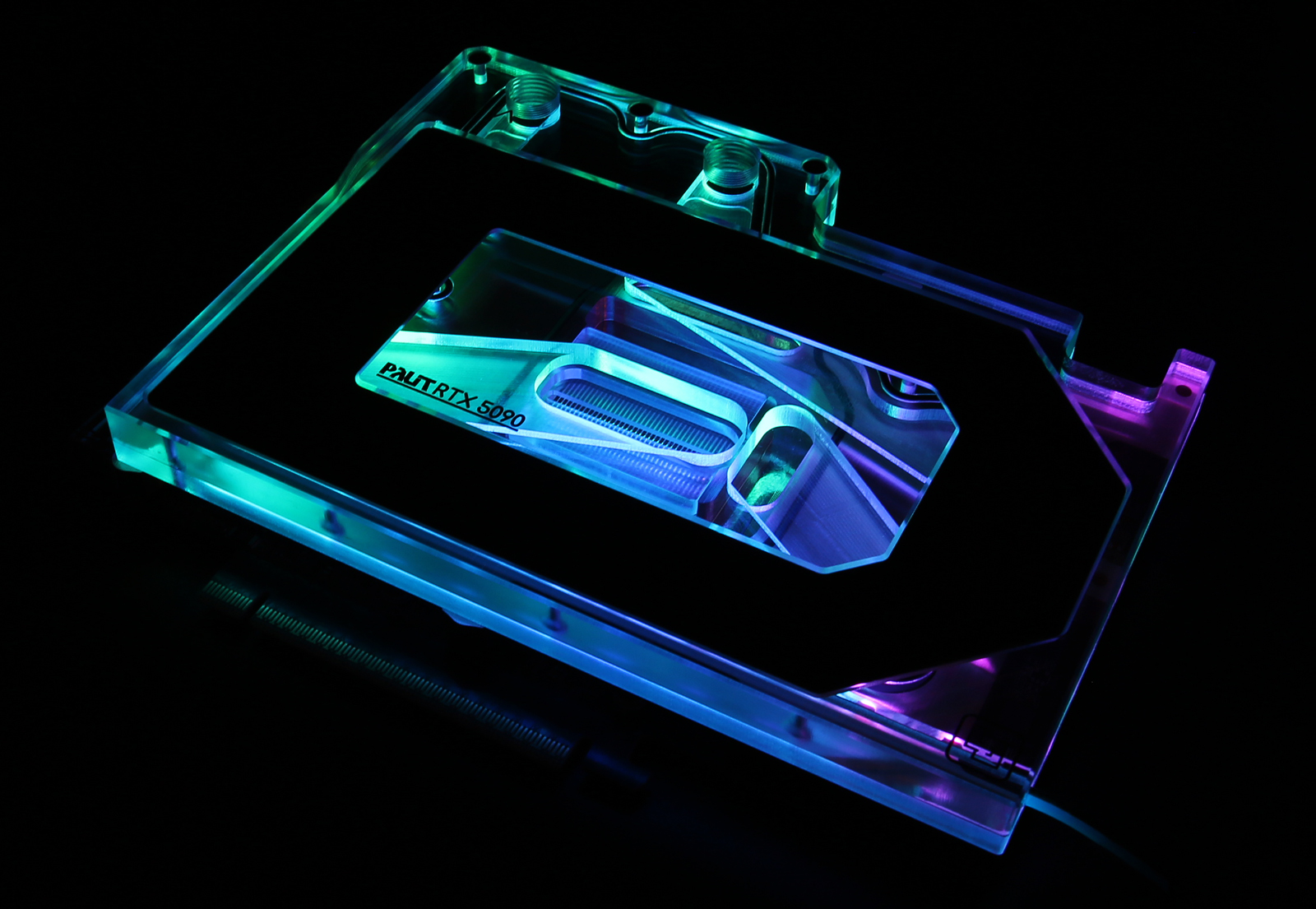

Ich habe ein bisschen Eile da sich nach meiner Reha einiges angesammelt hat. Eines davon ist der Palit RTX 5090 Wasserkühler der PC Games Hardware für ein Review zur Verfügung gestellt wird.


Gruß Marc
