Was ist OcuLink und wie gut ist der PCIe-Erweiterungsstandards im Vergleich mit USB 4.0?

Entstehung und Entwicklung des OCuLink-Standards

Die Bezeichnung OCuLink leitet sich von den Materialien ab, für deren Unterstützung er entwickelt wurde: Optik (O) und Kupfer (Cu). Der Standard wurde von der PCI-SIG entwickelt, der Organisation, die für die Standardisierung von PCI-Schnittstellen zuständig ist. Im Jahr 2012 begann die PCI-SIG mit der Entwicklung eines kabelbasierten Protokolls für PCIe-Geräte, um Kompatibilität unabhängig von bestimmten Herstellern wie Intel oder Apple zu gewährleisten.

Zum Zeitpunkt seiner Einführung gab es bereits Thunderbolt, das Mini-DisplayPort-Anschlüsse nutzte und PCIe 2.0 mit einem Gesamtdurchsatz von 20 Gbit/s unterstützte. Im Gegensatz dazu wurde OCuLink von Anfang an für vier PCIe-3.0-Lanes konzipiert und zielte auf einen Durchsatz von 32 Gbit/s ab.

Die Versionshistorie sieht wie folgt aus:

• Version 1.0 (Oktober 2015): Unterstützte bis zu PCIe 3.0 x4-Lanes. Dies ermöglichte eine Geschwindigkeit von 8 GT/s (Gigatransfers pro Sekunde) pro Lane, was einer Gesamtbandbreite von 3,9 GB/s entsprach.
• Update 2017: Die Übertragungsrate wurde auf 16 GT/s erhöht, wodurch sich die Gesamtbandbreite für x4-Lanes auf 8 GB/s verdoppelte.
• OCuLink 2: Einführung der PCIe-4.0-Bandbreite und eines neuen Steckerdesigns, das dem DisplayPort-Standard ähnelt, wodurch es sich als technische Alternative zu Thunderbolt positioniert. Trotz der Bezeichnung „optisch“ im Namen werden Glasfaserkabel in der Praxis selten verwendet; die überwiegende Mehrheit der OCuLink-Anwendungen basiert auf Kupferkabeln.

Spezifikationen und Hardware-Architektur

Das OCuLink-System unterstützt bis zu vier PCIe-Lanes. Bei Verwendung von Kabeln, die 8 GT/s unterstützen, kann die Schnittstelle in einer Konfiguration mit vier Lanes bis zu 32 Gbit/s Daten in jede Richtung übertragen.

Die OCuLink-2-Steckverbinder nutzen ein zweiteiliges Metall-auf-Metall-Kontaktsystem, genauer gesagt den Molex-NanoPitch-Steckverbinder. Ein entscheidendes technisches Merkmal dieser Kabel ist, dass sie weder Strom noch Taktsignale übertragen. Diese architektonische Entscheidung macht eine komplexe Abschirmung überflüssig, was die Produktionskosten für Kabel, Stecker und Buchsen erheblich senkt.

Zu den Hauptanwendungsbereichen der OCuLink-Technologie gehören:

• Externer PCIe-Speicher: Hochgeschwindigkeits-NVMe-U.2-Laufwerke.
• **I/O-Erweiterung: Hinzufügen zusätzlicher PCIe-Anschlüsse zu einem System.
• Server-Infrastruktur: Anschluss von Mainboards oder Erweiterungskarten an HDD-Midplanes als Alternative zu HDminiSAS.
• Audio-/Video-Zubehör: A/V-Hardware mit hoher Bandbreite.

OCuLink vs. USB 4.0 Leistungsvergleich

Beim Vergleich von OCuLink mit USB 4.0 zeigen sich die Unterschiede am deutlichsten in Bezug auf Leistung, Vielseitigkeit und Marktdurchdringung.

Latenz und Bandbreiteneffizienz

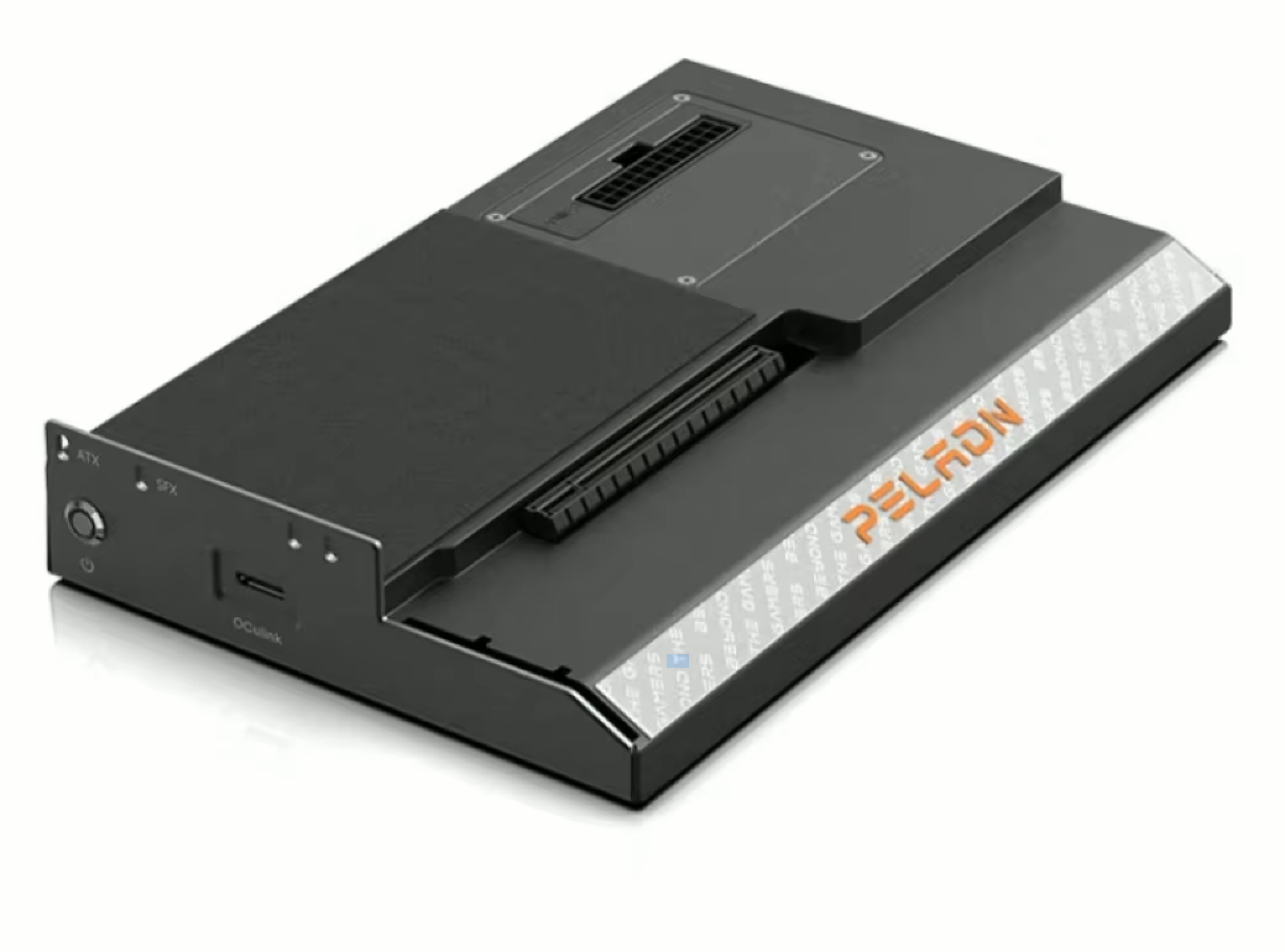

Der wichtigste technische Vorteil von OCuLink ist die direkte PCIe-Verbindung, die zu einer deutlich geringeren Latenz führt. Durch das Umgehen der bei anderen Protokollen erforderlichen Übersetzungsschichten maximiert OCuLink die Verbindungsstabilität und den Durchsatz. Das macht es zu einer technisch überlegenen Wahl für externe Grafikkarten (eGPUs) in Gaming- oder professionellen Produktivitätsumgebungen.

USB 4.0 unterliegt einem Protokoll-Overhead. Außerdem muss USB 4.0 seine Gesamtbandbreite oft zwischen Datenübertragung, Videoausgabe und Stromversorgung aufteilen. Dieses Multitasking kann im Vergleich zu einer direkten PCIe-Verbindung zu einem Leistungsverlust zwischen 15 % und 40 % führen.

Vielseitigkeit und Integration

USB 4.0 bietet weitaus mehr Vielseitigkeit. Es ist ein vielseitiger Standard, der Videosignale übertragen und Geräte mit Strom versorgen kann, während OCuLink streng auf die Datenübertragung beschränkt ist. Zudem nutzt USB 4.0 den universellen USB-C-Anschluss. OCuLink ist ein Nischenstandard, der einen dedizierten PCIe-Anschluss erfordert. Folglich kommt er in Handys und Tablets so gut wie gar nicht vor und ist auch in handelsüblichen Consumer-Laptops eher selten.

Verfügbarkeit auf dem Markt

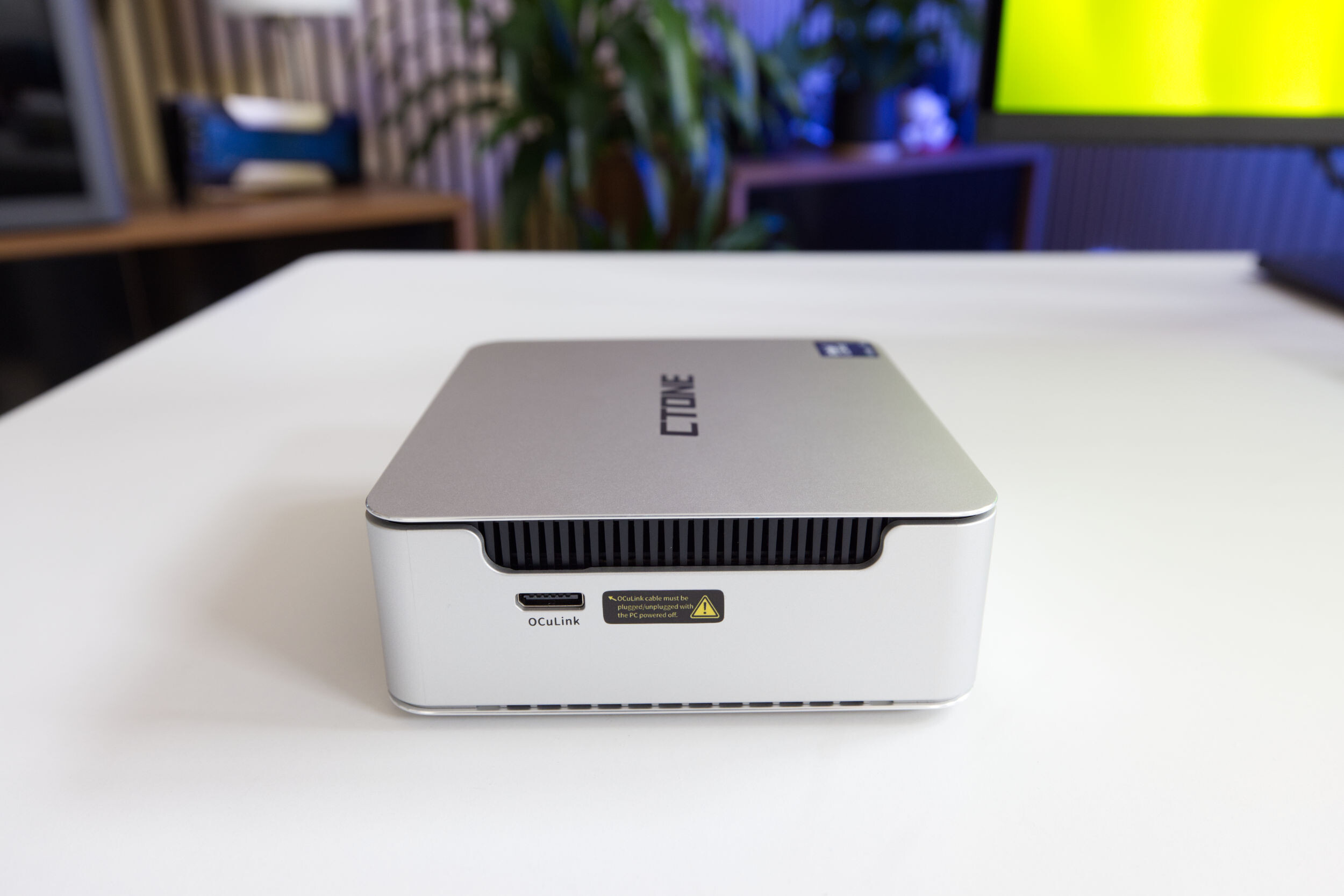

USB 4.0 hat sich bei Laptops und Mini-PCs nahezu flächendeckend durchgesetzt und breitet sich nun auch im Mobilbereich aus. OCuLink bleibt ein Spezialwerkzeug, das vor allem in Gaming-PCs für Enthusiasten, tragbaren High-End-Konsolen und bestimmten Mini-PC-Konfigurationen zum Anschluss von Hochleistungsperipheriegeräten zu finden ist.

Implementierungsstrategien für 2026

Die Wahl zwischen diesen beiden Standards hängt von den spezifischen Hardware-Anforderungen des Nutzers ab.

Einsatz von OCuLink

OCuLink ist die bevorzugte Option für Szenarien, in denen die Maximierung der Leistung einer externen GPU oder eines schnellen Peripheriespeichers im Vordergrund steht. Der fehlende Protokoll-Overhead und die geringe Latenz sind für diese Aufgaben mit hoher Bandbreite entscheidend.

Einsatz von USB 4.0

USB 4.0 ist die richtige Wahl für allgemeine Anschlussmöglichkeiten, einschließlich der Nutzung von Peripheriegeräten, die Stromversorgung oder Videoausgabe benötigen.

Hybridkonfiguration

Die effizienteste Systemarchitektur basiert auf einem hybriden Ansatz. Durch den Einsatz von OCuLink für Hochleistungskomponenten (wie eGPUs oder NVMe-Arrays) und USB 4.0 für allgemeine Peripheriegeräte können Nutzer den Gesamtnutzen und die Leistung ihrer Computerhardware maximieren.

Technische FAQ

### Was ist die Hauptfunktion von OCuLink? OCuLink ist ein Small-Form-Factor-Anschlusssystem, das zur externen oder internen Erweiterung von PCI-Express-Lanes dient und es Geräten ermöglicht, sich ohne Verwendung eines Standard-Motherboard-Steckplatzes an den PCIe-Bus anzuschließen.

Wofür steht der Name OCuLink?

Das „O“ steht für „Optical“ (optisch) und „Cu“ ist das chemische Symbol für Kupfer, was darauf hinweist, dass der Standard sowohl Glasfaser- als auch kupferbasierte Verkabelung unterstützt.

Wie unterscheidet sich OCuLink in Bezug auf die Bandbreite von Thunderbolt?

Während frühe Thunderbolt-Versionen PCIe 2.0 (20 Gbit/s) unterstützten, wurde OCuLink von Anfang an für PCIe 3.0 x4 mit 32 Gbit/s konzipiert. Spätere Versionen von OCuLink sind inzwischen auf den PCIe-4.0-Standard umgestiegen.

Was bedeutet „8 GT/s“ in den OCuLink-Spezifikationen?

GT/s steht für Gigatransfers pro Sekunde. Damit wird die Übertragungsgeschwindigkeit der Verbindung gemessen. 8 GT/s bedeutet, dass die Verbindung acht Milliarden Transfers pro Sekunde pro Lane durchführen kann.

Warum sind OCuLink-Kabel im Allgemeinen günstiger als manche anderen Hochgeschwindigkeitskabel?

OCuLink-Kabel übertragen weder Strom noch Taktsignale, was die interne Verkabelung vereinfacht und den Bedarf an teurer Abschirmung reduziert.

Kann OCuLink zur Stromversorgung oder für die Videoausgabe genutzt werden?

Nein. OCuLink ist ausschließlich ein Standard zur Datenübertragung. Es kann angeschlossene Geräte nicht mit Strom versorgen und keine Videosignale übertragen.

Was ist der OCuLink SFF-8612?

Der SFF-8612 ist der spezifische Steckertyp, den OCuLink nutzt, um die Hochgeschwindigkeitsübertragung von PCIe-Daten in einem kleinen Formfaktor zu ermöglichen.

In welchen Serverumgebungen wird OCuLink üblicherweise eingesetzt?

In Servern wird OCuLink oft verwendet, um das Mainboard oder eine Erweiterungskarte mit der HDD-Midplane zu verbinden, und dient dabei als moderne Alternative zu HDminiSAS.

Warum bietet OCuLink eine bessere Leistung für eGPUs als USB 4.0?

OCuLink stellt eine direkte PCIe-Verbindung zur CPU her, wodurch der bei USB 4.0 auftretende Protokoll-Overhead und die Aufteilung der Bandbreite (für Strom und Video) entfallen, was zu geringerer Latenz und höherer Stabilität führt.

Ist es möglich, sowohl OCuLink als auch USB 4.0 im selben System zu nutzen?

Ja. Sie dienen unterschiedlichen Zwecken: OCuLink wird für leistungsstarke PCIe-Hardware verwendet, während USB 4.0 für vielseitige, allgemeine Anschlussmöglichkeiten genutzt wird.
