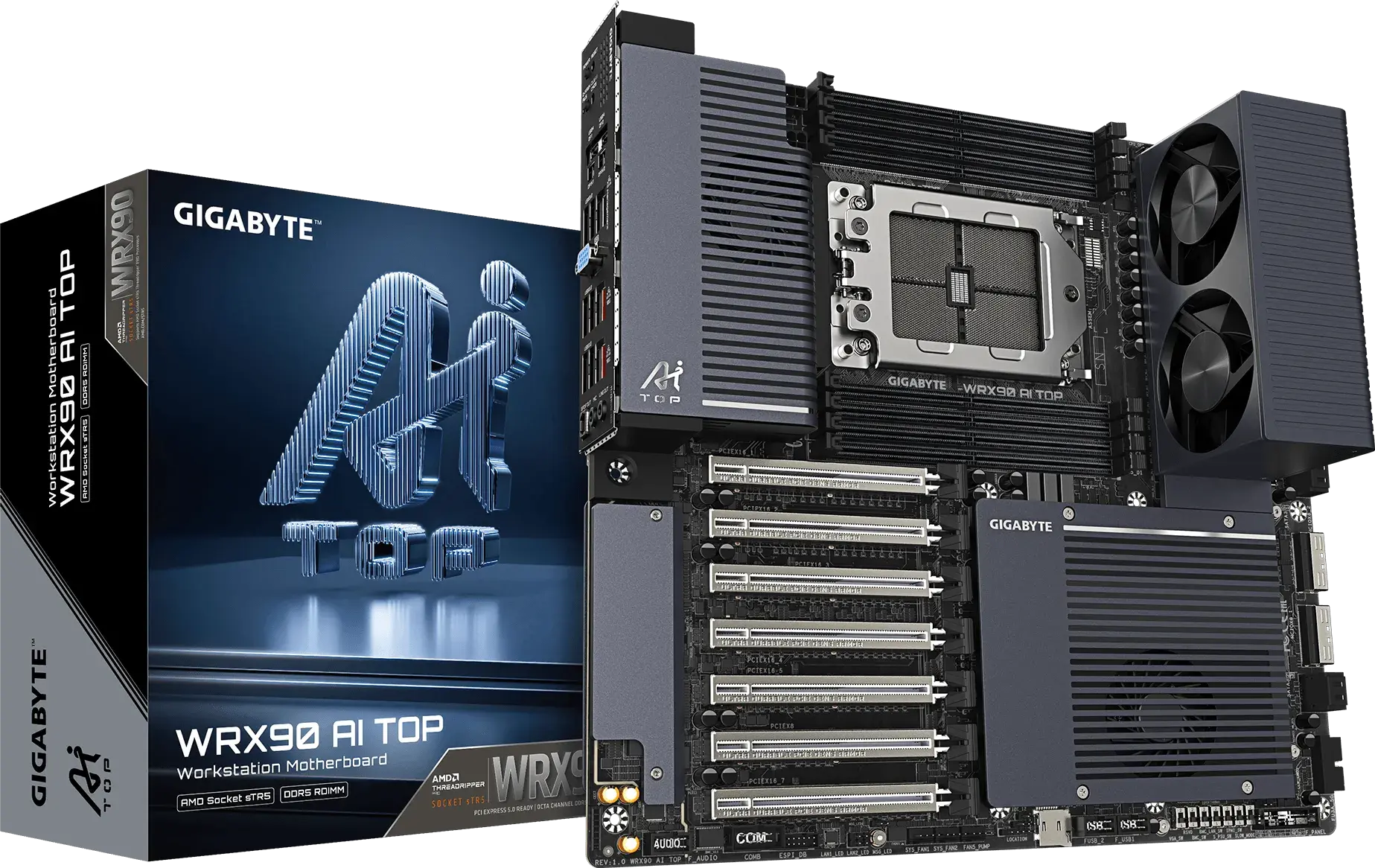

GIGABYTE WRX90 AI TOP (Bild © Gigabyte)
Das WRX90 AI TOP wurde entwickelt, um die Grafikverarbeitungsleistung zu maximieren. Es verfügt über sieben PCIe-5.0-Steckplätze in voller Länge, die direkt mit der CPU verbunden sind. Sechs dieser Steckplätze arbeiten mit einer Bandbreite von x16, während der siebte mit x8 arbeitet. Um die Kapazitäten über die physischen Steckplätze hinaus zu erweitern, hat GIGABYTE zwei MCIO-8i-Anschlüsse integriert. Diese ermöglichen die Erweiterung um zusätzliche PCIe-Geräte und Speicher. Durch die Nutzung dieser externen Anschlüsse kann das System bis zu neun GPUs gleichzeitig unterstützen.
Speicherarchitektur und Stromversorgung
Das Mainboard unterstützt eine 8-Kanal-Speicherarchitektur über acht DDR5-RDIMM-Steckplätze. Es bietet Platz für bis zu 2 TB ECC-Registered-Speicher. Die Stromversorgungsstabilität wird durch ein 32+3+3+3-Phasen-Design mit 110-A-Leistungsstufen und einer 14-lagigen Leiterplatte gewährleistet. Um die von diesen Komponenten erzeugte Wärme zu bewältigen, hat GIGABYTE eine aktive Kühlung für den VRM, den Chipsatz und den Speicher implementiert. Den DDR5-Steckplätzen ist ein Kühlmodul mit zwei Lüftern zugeordnet, das die Speichertemperaturen um bis zu 43 Grad Celsius senken soll.
Speicher und interne Konnektivität
Zu den Speicheroptionen auf dem Mainboard gehören:
- Zwei PCIe 5.0 M.2-Steckplätze
- Ein PCIe 4.0 M.2-Steckplatz
- Vier SATA-6-Gb/s-Anschlüsse
Das Mainboard verfügt außerdem über die bereits erwähnten MCIO-8i-Anschlüsse. Einer dieser Anschlüsse teilt sich die Bandbreite mit den beiden PCIe-5.0-M.2-Steckplätzen; ist der MCIO-Anschluss belegt, werden die M.2-Steckplätze deaktiviert. Das Motherboard entspricht dem E-ATX-Formfaktor und misst 305 × 330 mm.

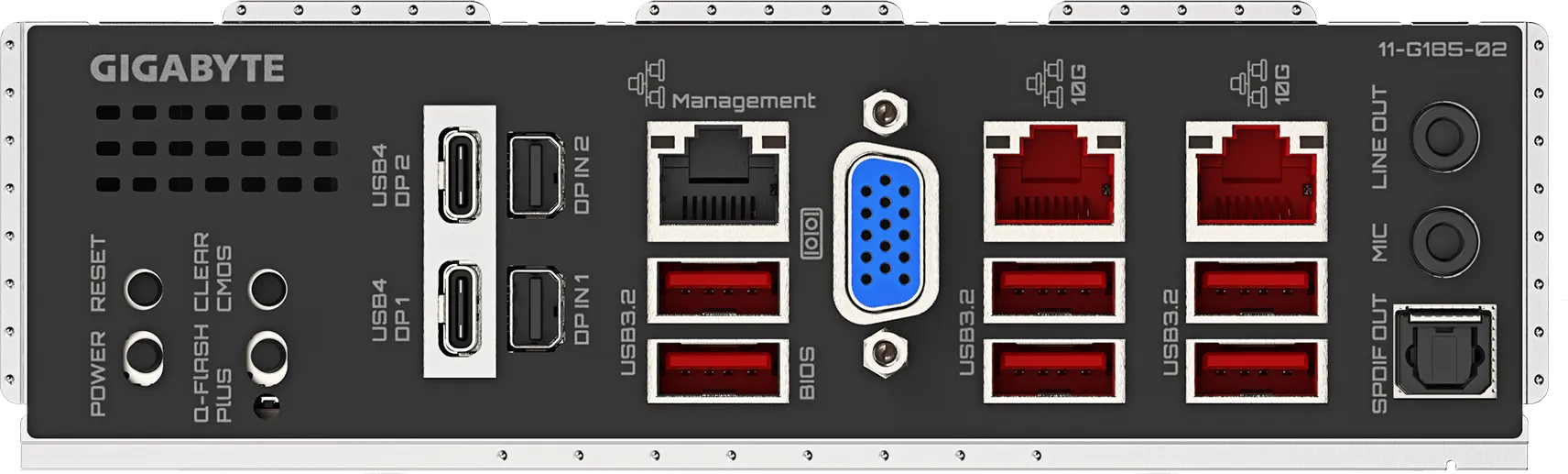

GIGABYTE WRX90 AI TOP IO Ports (Bild © Gigabyte)
Netzwerk, E/A und Fernverwaltung
Für die Hochgeschwindigkeits-Datenübertragung verfügt das Board über zwei Intel X710 10-GbE-Netzwerkcontroller. Die rückseitige E/A-Blende umfasst:
- Zwei USB4-Typ-C-Anschlüsse mit DisplayPort-Videoausgang (bis zu 3840 × 2160 bei 240 Hz)
- Sechs USB-3.2-Gen-2-Typ-A-Anschlüsse
- Einen analogen D-Sub-Anschluss für die Grafikausgabe älterer Geräte
- Einen optischen S/PDIF-Ausgang
Die Fernverwaltung erfolgt über einen ASPEED-AST2600-Controller, der IPMI-Verwaltung über einen dedizierten Netzwerkanschluss ermöglicht.

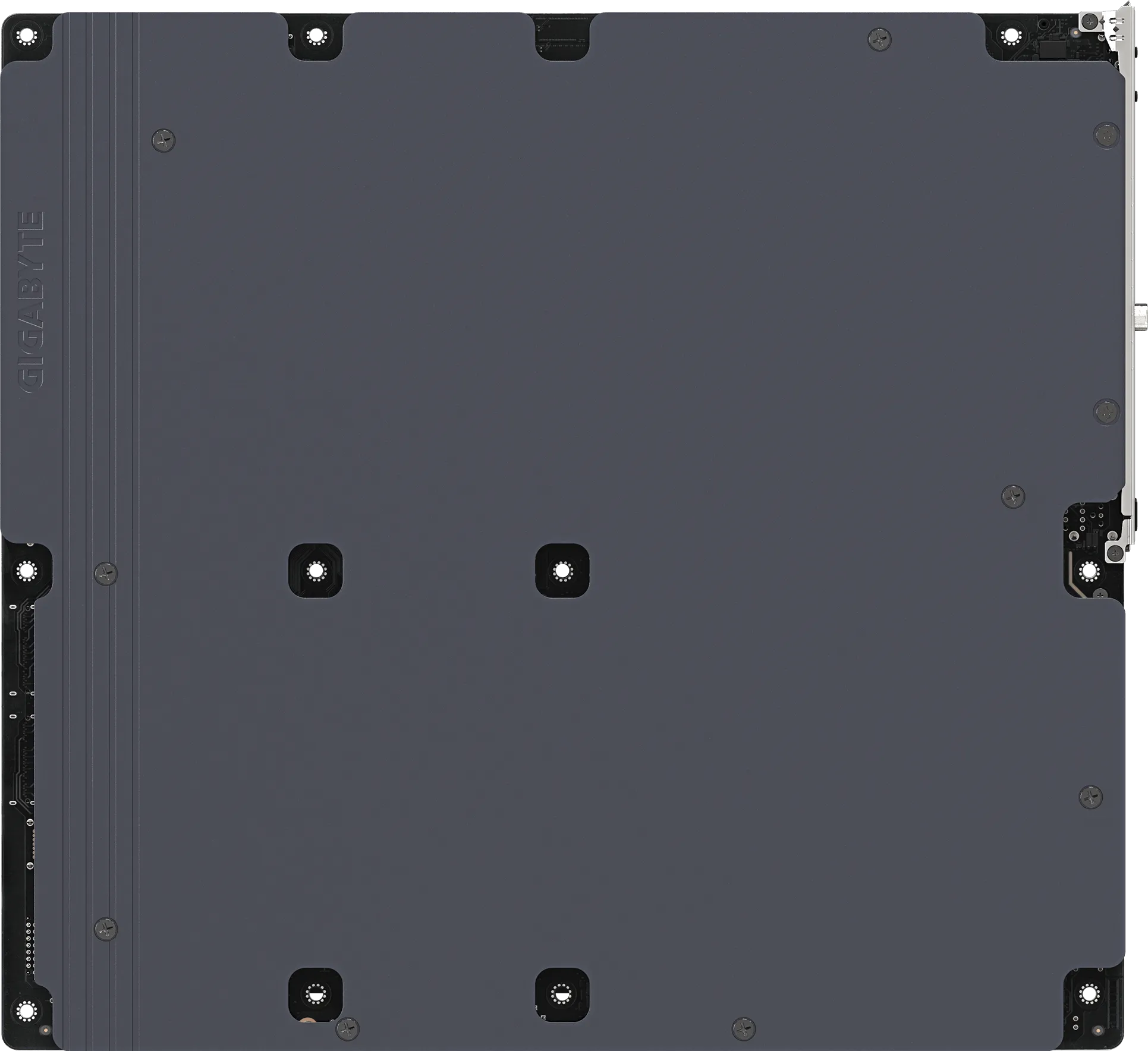

GIGABYTE WRX90 AI TOP Backplate (Bild © Gigabyte)
Software- und Betriebssystemkompatibilität
Das WRX90 AI TOP ist kompatibel mit Windows 11 und Ubuntu 24.04 LTS. GIGABYTE stellt ein spezielles AI TOP-Dienstprogramm für Ubuntu bereit, um lokale KI-Workloads zu unterstützen. Das Board unterstützt zudem AMD EXPO und XMP-Speicherprofile.
