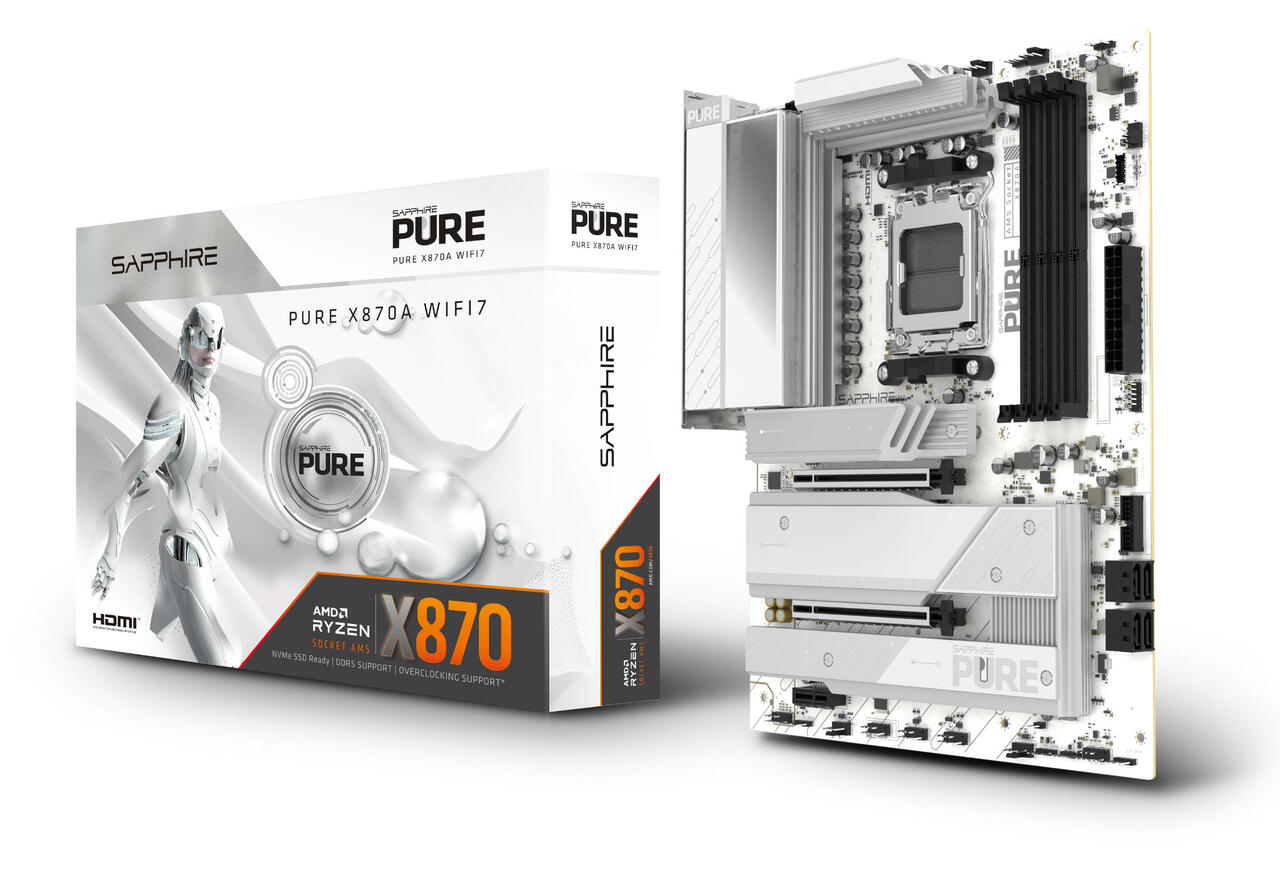

Sapphire PURE X870A WIFI 7 mit Verpackung (Bild © Sapphire)
Das Board hat die Standard-ATX-Abmessungen (305 × 245 mm) und ist mit einem 16+2+1-Phasen-VRM und zwei 8-poligen EPS-Anschlüssen ausgestattet, um High-End-Granite-Ridge-Chips mit Strom zu versorgen. Ein 64 MB BIOS-ROM ist nicht aufgeführt, aber die Plattform verfügt über eine One-Click-Flash-BIOS-Taste auf der Rückseite für Updates und Wiederherstellungen ohne CPU.
Der Speicher unterstützt vier DDR5-DIMM-Steckplätze für bis zu 256 GB (4×64 GB) mit OC-Geschwindigkeiten von bis zu DDR5-8400, abhängig von CPU und Modul-Bins. Die Erweiterungsmöglichkeiten umfassen einen primären PCIe 5.0 x16-Steckplatz für GPUs der nächsten Generation, eine PCIe 4.0 x4-Verbindung in einem Steckplatz voller Länge für Zusatzkarten und einen PCIe 3.0 x1-Steckplatz für ältere Geräte.
Speicher und Konnektivität
Bei Speichermedien wird von PCIe 5.0 M.2-Sockel für Gen5 NVMe-SSDs abgedeckt, dazu gibt es zwei PCIe 4.0 M.2-Slots und vier SATA 6 Gbps-Anschlüssen für gemischte NVMe/SATA-Konfigurationen.

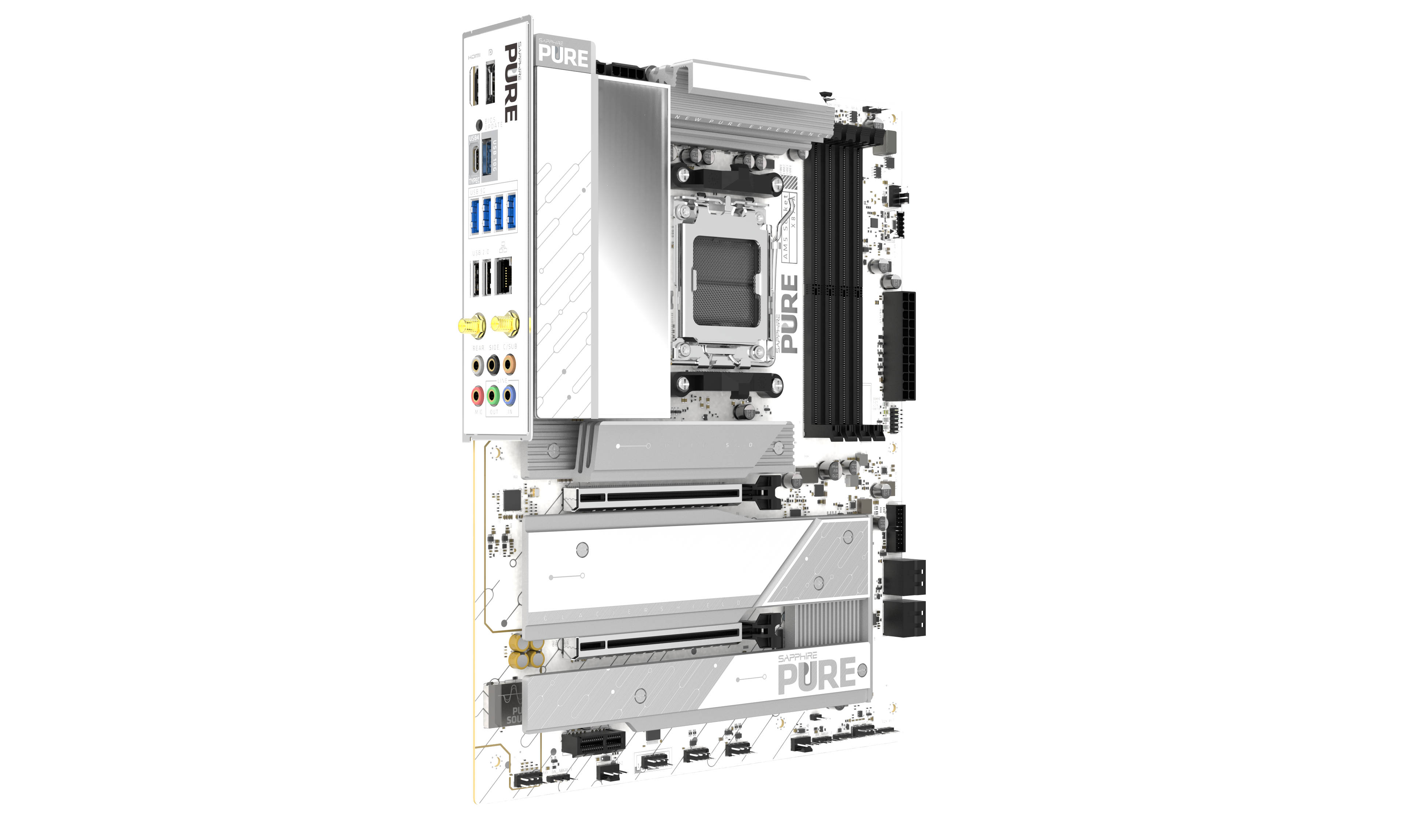

Sapphire PURE X870A WIFI 7 Eingänge Ausgänge (Bild © Sapphire)
Die rückseitigen E/A-Anschlüsse sind für ein X870-Modell der ersten Generation bemerkenswert vollständig:
- USB4 Typ C (40 Gbps) mit DisplayPort Alt Mode und 15 W Power Delivery
- DisplayPort- und HDMI-Ausgänge für die Verwendung der iGPU
- Realtek RTL8125BG 2,5 GbE plus Antennenanschlüsse für Wi-Fi
- 4× USB 3.2 Gen 1 Typ A, 1× USB 3.2 Gen 2 Typ A, 2× USB 2.0
- Sechs analoge Audiobuchsen, die von Realtek ALC897 gesteuert werden
- Flash-BIOS-Taste, RJ-45-LAN und die üblichen Tastatur-/Mausanschlüsse wurden zugunsten moderner USB-Anschlüsse weggelassen
Die Anschlüsse an der Vorderseite umfassen USB-C (10 Gbit/s), USB 3.2 Gen 1 (2× Typ A) und zwei USB 2.0-Anschlüsse (4× Typ A).
Sapphire kombiniert außerdem den 2,5-GbE-Controller mit einem Wi-Fi 7 (802.11be) M.2-Modul, das die 2,4/5/6-GHz-Bänder und Bluetooth 5.4 unterstützt, wodurch das Board für aktuelle Heim- und Kleinbüro-Netzwerke mit hoher Bandbreite geeignet ist.

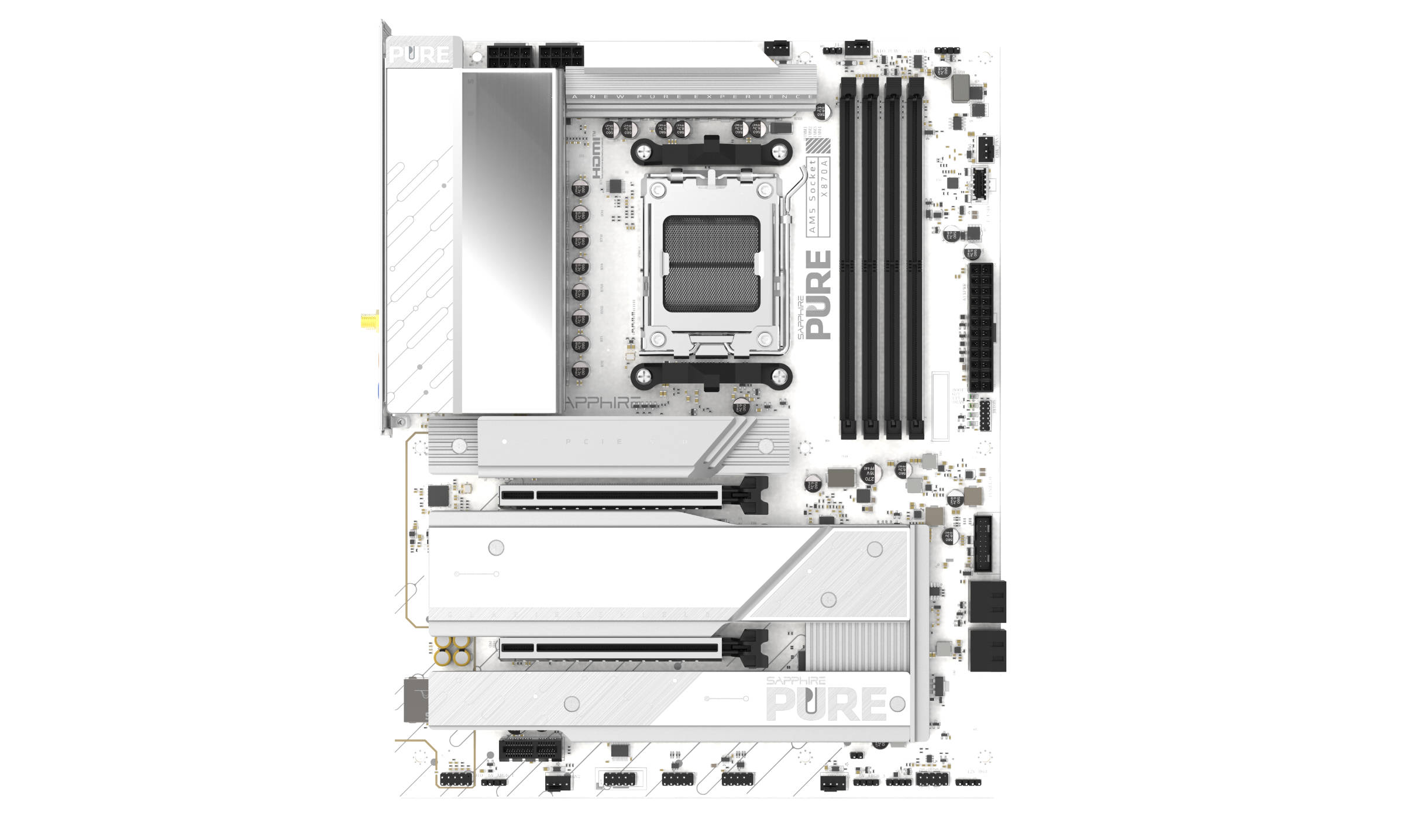

Sapphire PURE X870A WIFI 7 (Bild © Sapphire)
Die wichtigsten Spezifikationen auf einen Blick
- Chipsatz: AMD X870 (AM5)
- CPU-Unterstützung: Ryzen 9000 / 8000 / 7000
- VRM: 16+2+1 Phasen, doppelte 8-Pin-EPS
- Speicher: 4× DDR5, bis zu 256 GB, DDR5-8400 (OC)
- Erweiterung: PCIe 5.0 x16, PCIe 4.0 x4 (volle Länge), PCIe 3.0 x1
- Speicher: 1× PCIe 5.0 M.2, 2× PCIe 4.0 M.2, 4× SATA
- Netzwerk: 2,5 GbE (RTL8125BG), Wi-Fi 7 + BT 5.4
- Rückseitige Ein-/Ausgänge: USB4 40 Gbit/s Typ C (DP Alt Mode, 15 W PD), mehrere USB 10/5 Gbit/s, HDMI + DP, Flash-BIOS, 6× Audiobuchsen (ALC897)
- Anschlüsse: USB-C 10 Gbit/s, USB 3.2 Gen 1, USB 2.0
- Formfaktor: ATX (305 x 245 mm)
Ein vierfarbiger Debug-LED-Satz (DRAM: gelb, CPU: rot, GPU: weiß, Boot: grün) hilft bei der schnellen Fehlerisolierung während des ersten Bootvorgangs und beim Übertakten. Das Board verfügt über eine 16+2+1-Power-Stage-Map und einen doppelten EPS-Eingang, was auf Spielraum für PBO/XMP-äquivalente Speicherprofile und ein anhaltendes Boost-Verhalten bei 12- und 16-Kern-Komponenten hindeutet.

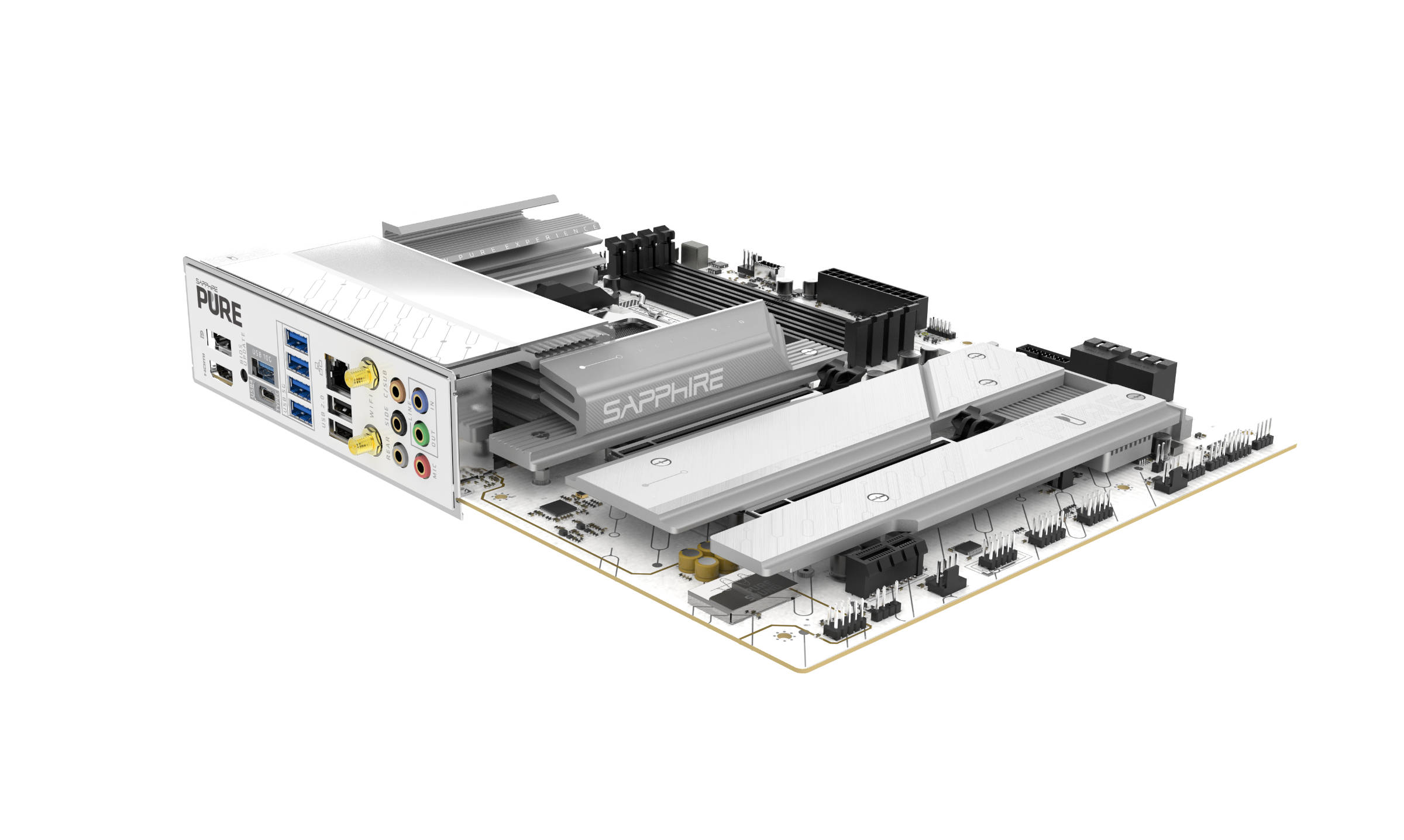

Sapphire PURE X870A WIFI 7 unten (Bild © Sapphire)
Positionierung und Markteinführung
Das PURE X870A WIFI 7 (SKU 52122-02-40G) positioniert sich oberhalb des PURE B850A WIFI 7 von Sapphire und bietet zusätzlich PCIe 5.0 GPU und M.2, USB4 und Wi-Fi 7, um mit den gängigen X870-Produkten zu konkurrieren.
Preise und Verfügbarkeit sind noch nicht bekannt, aber Sapphire macht das Board zusammen mit der PURE Radeon RX 9070 in einem Online-Gewinnspiel bekannt – ein Zeichen dafür, dass die Markteinführung bald kommt.
