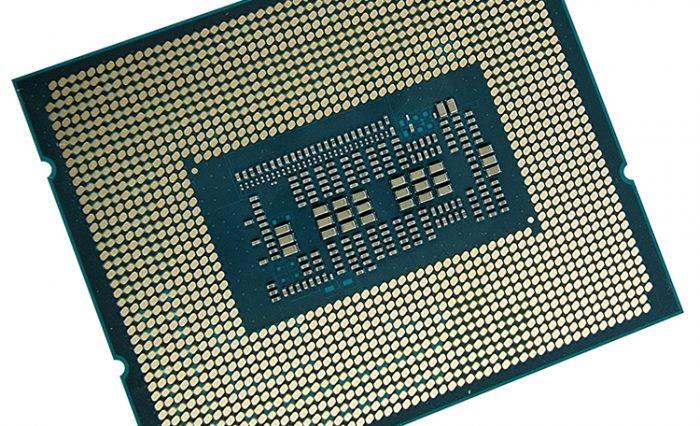

Intel Alder Lake CPU und Z690-Chipsatz im Detail

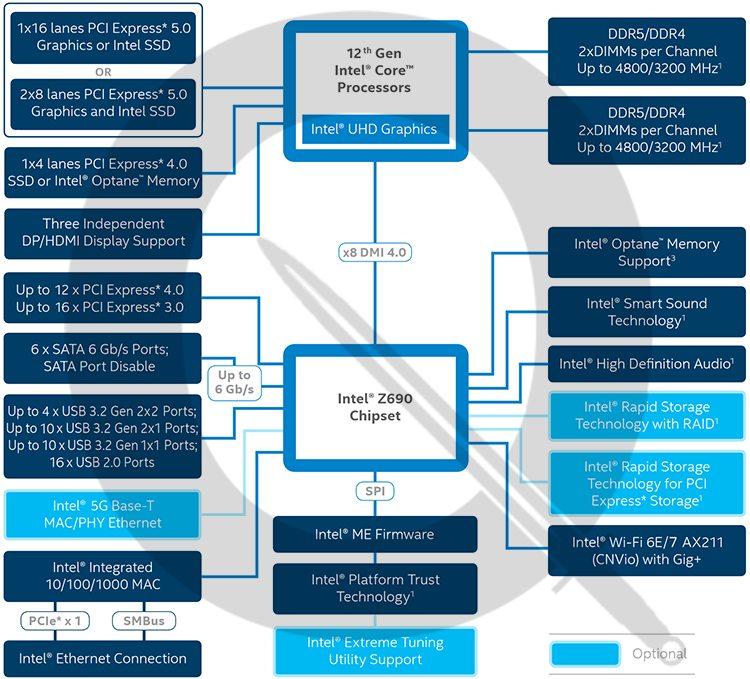

Das Block-Diagramm des Z690-Flaggschiff-Chipsatzes für die neuen Motherboards ist das erste durchgesickerte Dokument, das die 12. Generation Core-CPUs im Detail abbildet.

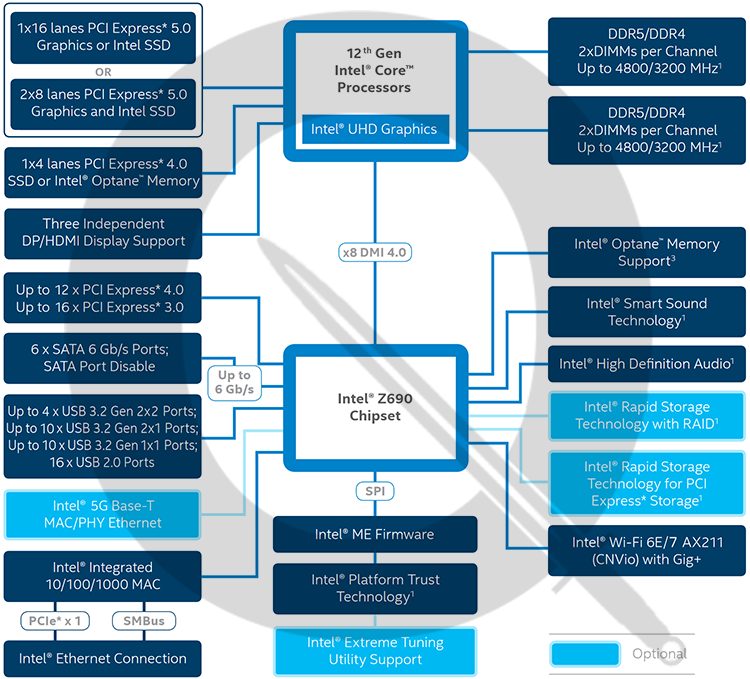

Das Diagramm des Z690-Chipsatzes bestätigt, dass 1×16 oder 2×8 Lanes von PCIe Gen5 direkt an die CPU angeschlossen werden, während der Chipsatz bis zu 12x PCIe Gen4 Lanes und bis zu 16x PCIe Gen3 Lanes unterstützen wird. Das ist ein großes Upgrade gegenüber Rocket Lake, das PCIe Gen4-Unterstützung erst nach einem langen Jahr exklusiv für AMD Ryzen CPUs einführte. Eine solche PCI Express-Konfiguration bedeutet, dass die CPU bis zu vier PCIe Gen4 NVMe-Laufwerke unterstützt, ohne 16 PCIe Gen5-Lanes zu verwenden, die ausschließlich von diskreten GPUs genutzt werden können.

Intel Alder Lake CPU und Z690-Chipsatz im Detail

Die Core-CPU wird entweder DDR5- oder DDR4-Speicher in der Dual-Channel-Konfiguration unterstützen. Dieses Diagramm bestätigt die Folie vom Intel Architecture Day, auf der DDR5-4800 und DDR4-3200 Unterstützung erwähnt wurde. Der DDR5-Speicher soll außerdem die Einstellungen Gear 2 (standardmäßig) oder Gear 4 unterstützten, was bedeutet, dass der Controller mit der Hälfte oder 1/4 der Datenrate arbeitet, um Kompatibilität und Speicherübertaktungsunterstützung zu gewährleisten.

Auch das DMI (Direct Media Interface) wird erneut aufgerüstet. Die aktuelle 11. Gen Core Serie führte bereits DMI 3.0 mit 8 Lanes ein, während der Z690 Chipsatz auf PCI Gen4 x8 Geschwindigkeit aufgerüstet wird.

Die Intel 12th Gen Core-Serie und die ersten Z690-Motherboards werden Gerüchten zufolge am 17. November auf den Markt kommen.
