Kann mir jemand helfen bei den Frontanschlussen

New member
Hallo ich habe eine mainboard von ASRock und bin gerade dabei einen alten PC den ich geschenkt bekommen habe zu verkabeln

Da ich zum mainboard keine Anleitung habe und mir etwas unsicher in Sachen der einzelnen Bezeichnungen bin wäre super wenn ihr hierzu jemand mit Rat und Tat zur Seite stehen könnte

Ich werde einfach jetzt zu mal die Bilder der einzelnen Anschlüsse hochladen und die Kabel welche mir zur Verfügung stehen vielen Dank bereits im voraus
Das sind meine zur Verfügung stehenden Kabel

G/+5v/-D+D jedes kabel x2
Speaker/reset SW/Power SW/ H.D.D. LED/ Power led - und +
Ear R 2*/ ear L 2*/ Ear gnd 1* / Mic gnd 1* / Mic in 2*


Anhänge

  • IMG_20191216_221245.jpg
    301,6 KB · Aufrufe: 193
  • IMG_20191216_221316.jpg
    361,2 KB · Aufrufe: 201
  • IMG_20191216_221325.jpg
    319 KB · Aufrufe: 192

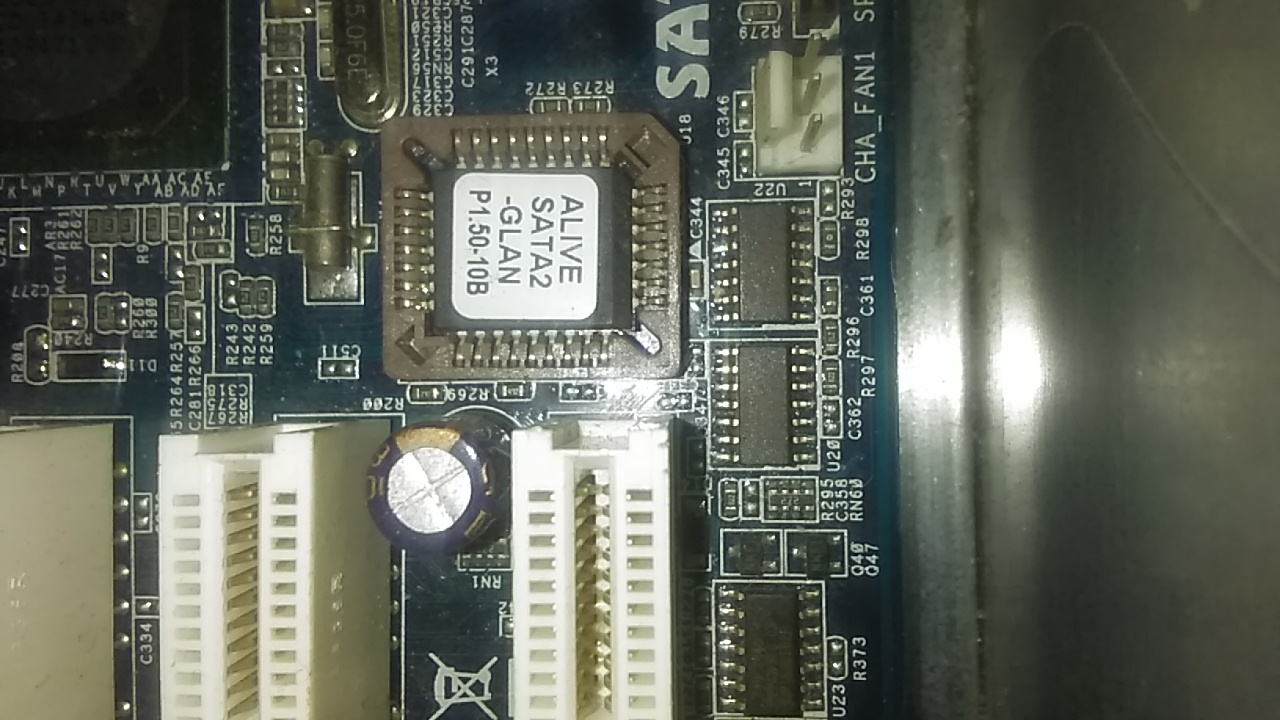

  • IMG_20191216_221332.jpg
    291,8 KB · Aufrufe: 193
  • IMG_20191216_221346.jpg
    334,5 KB · Aufrufe: 192
  • IMG_20191216_221411.jpg
    230 KB · Aufrufe: 195

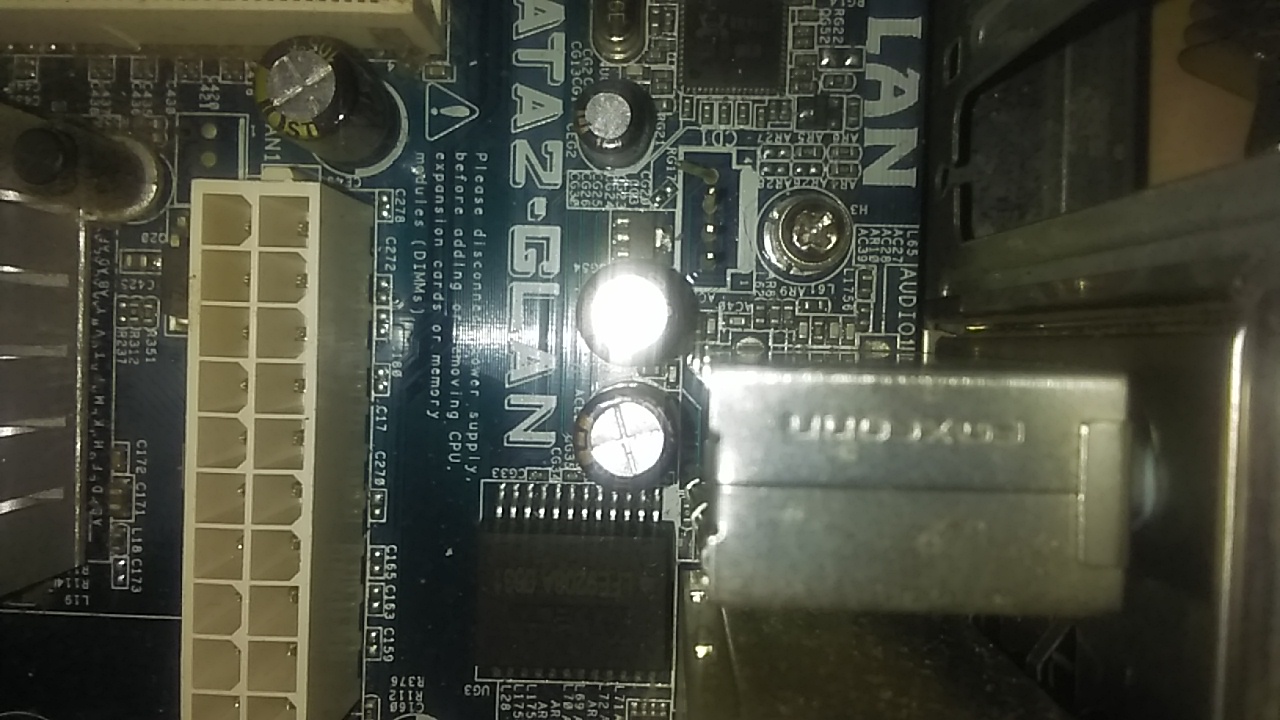

  • IMG_20191216_221426.jpg
    269,6 KB · Aufrufe: 183
  • IMG_20191216_221500.jpg
    336,5 KB · Aufrufe: 194
Die Bezeichnung des Boards steht ja auf dem Board drauf, da braucht man nur danach googlen.
Es ist aber ein recht altes Board.

Speaker/reset SW/Power SW/ H.D.D. LED/ Power led - und +

Das sind die Front Panel Anschlüsse, wobei nur Power SW zwangsweise benötigt wird, denn das ist der an/aus Taster.

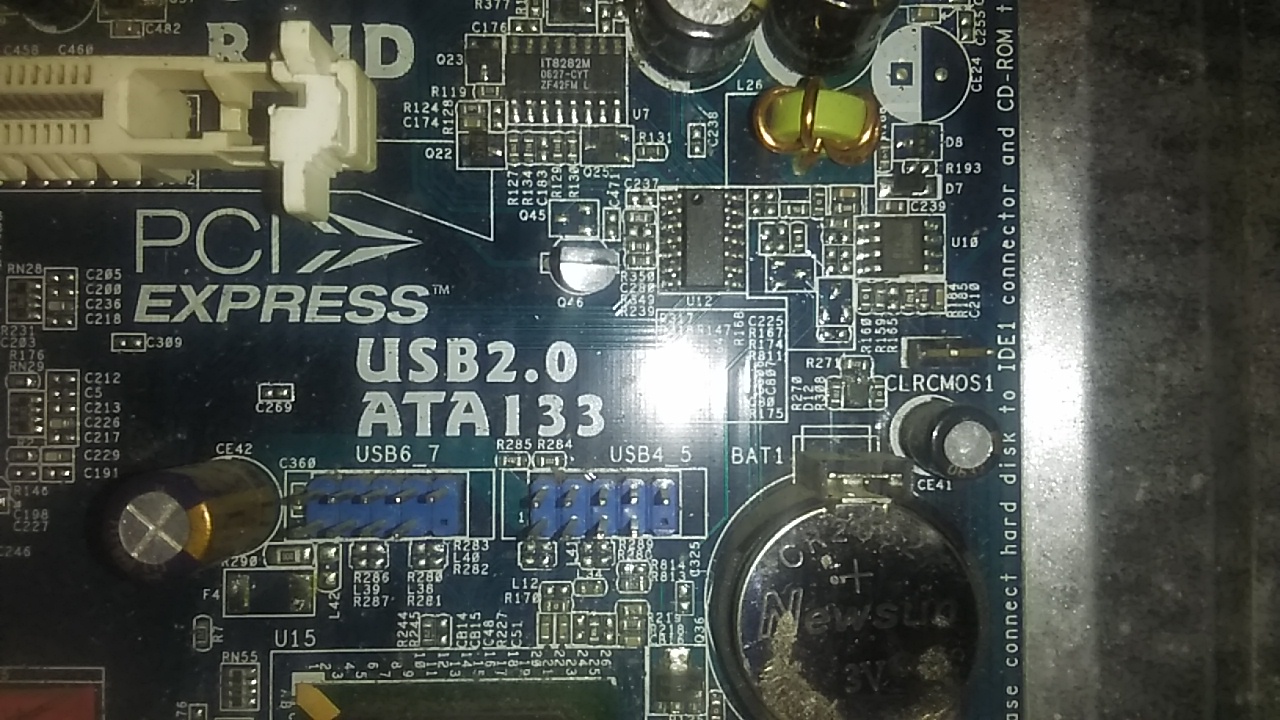

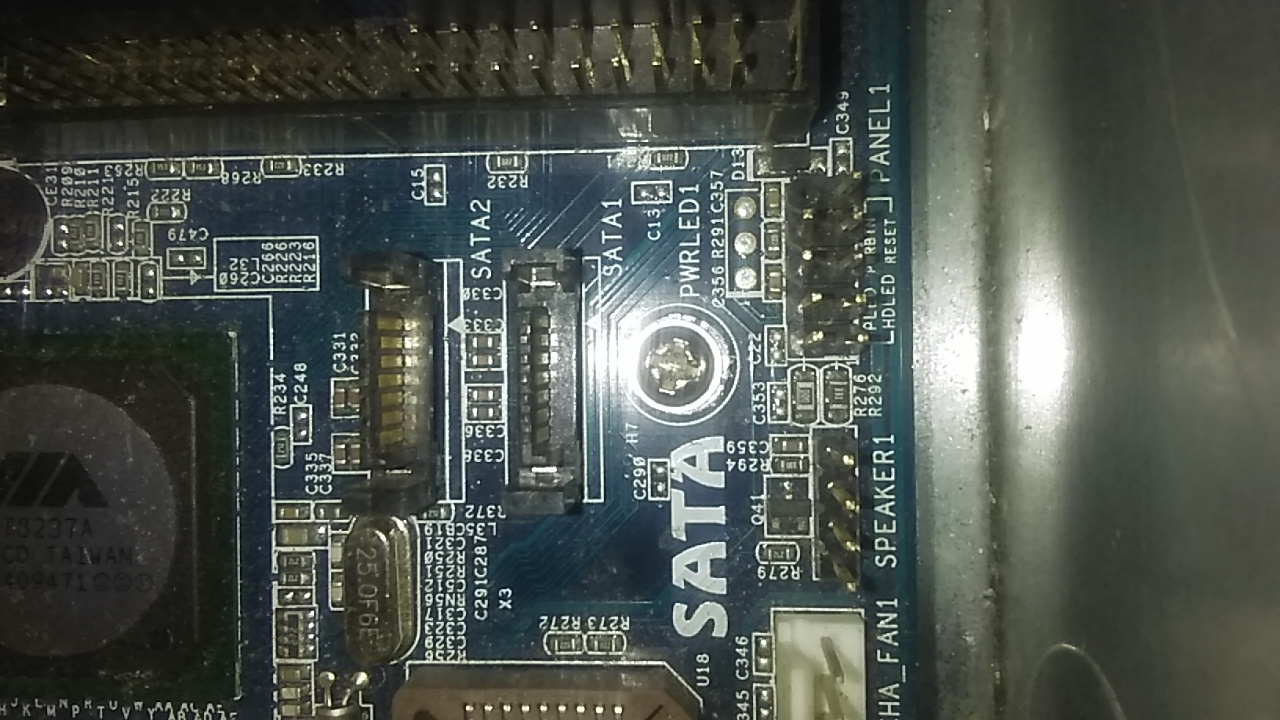

Die kommen bei dir an den Anschluss am dritten Bild.
Wobei Power SW auf PWRBTN kommt

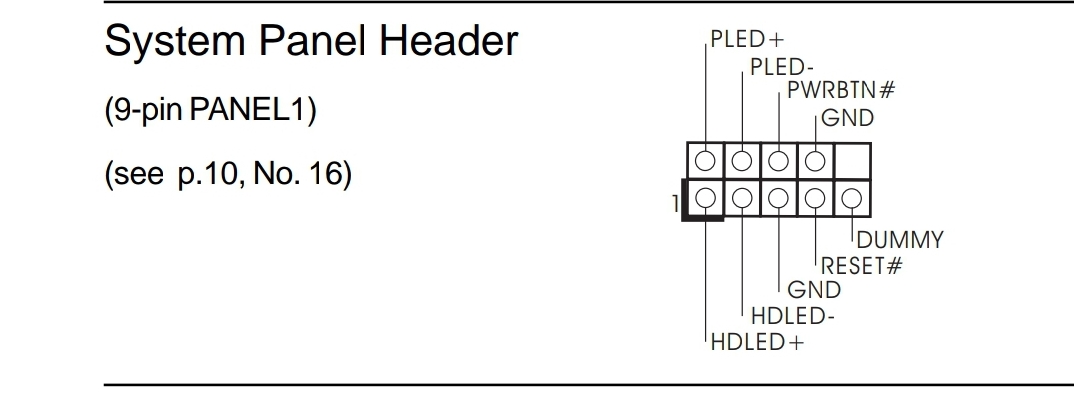

Power LED +und - kommt halt an PLED + und -, Reset an Reset und links daneben GND, HDD LED an HDLED + und - und Power SW an PWRBTN und rechts daneben GND

Hier das Handbuch

Zuletzt bearbeitet:
Ear R 2*/ ear L 2*/ Ear gnd 1* / Mic gnd 1* / Mic in 2*

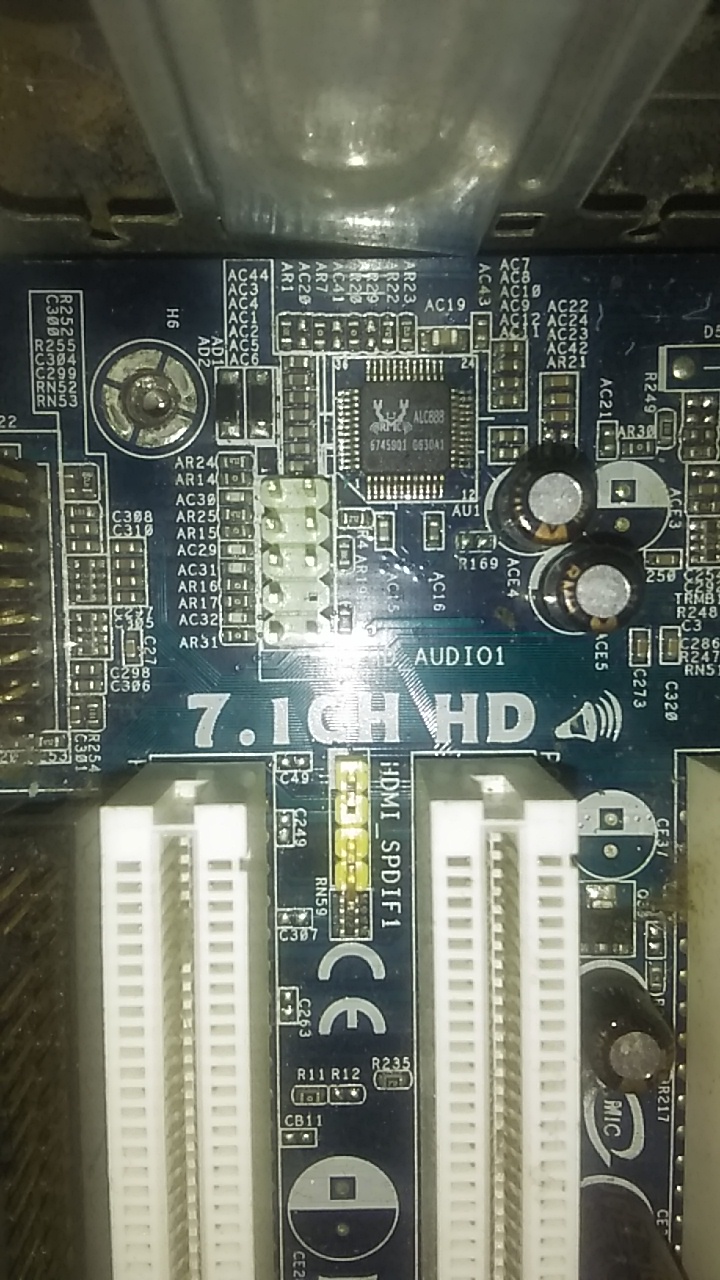

Das ist halt Audio. Und halt als AC'97

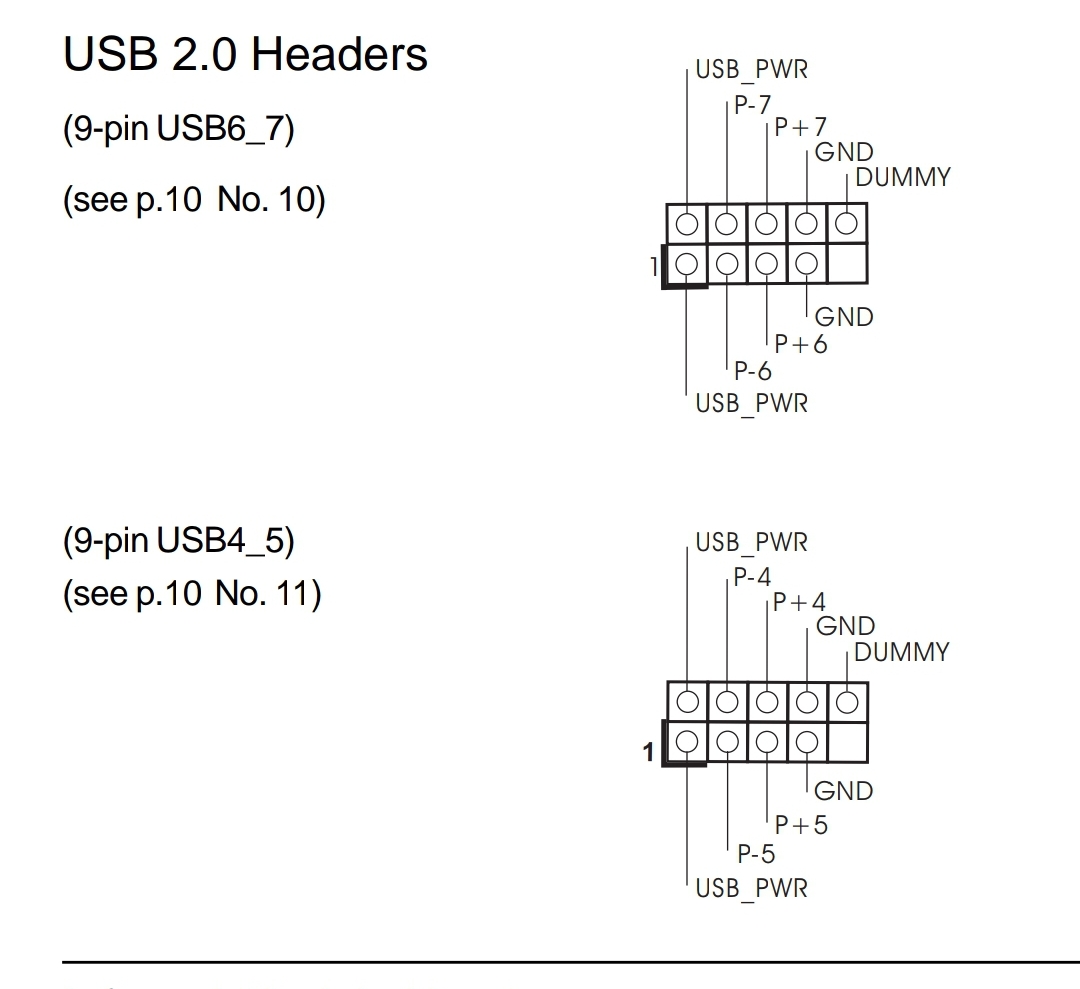

Wobei halt nur bei nem alten billig Gehäuse diese Pins und die USB wirklich einzeln gibt, denn bei normalen guten Gehäusen ist das jeweils ein ganzer Stecker


Zuletzt bearbeitet:
Hallo Bisy,

Vielen Dank

Bzgl des Boards wäre wenn man ein neues Board kauft ein großer Unterschied in Sachen Leistung usw? Oder ist das Alter des Boards nicht so wichtig wenn man den Rechner nur für Tippen von Briefen und IT Recherche nimmt?

LG chisbln

Für ein neues Board brauchst du zwangsläufig auch ne neue CPU und RAM, jenachdem welche Festplatte verwendet wird da vielleicht auch ne neue, bzw gleich ne SSD und dann warscheinlich noch ein neues Netzteil. Also im Grunde eher ein neuer PC.

Klar, mit ner aktuellen CPU und ner SSD arbeitet der PC allgemein sehr viel schneller.

Nutzt du noch Windows 7? Wenn ja, müsste man sich so langsam eh Gedanken machen, denn nächsten Monat endet der Support.
