ASUS ROG STRIX B760-G GAMING WIFI D4 im Test

ASUS ROG STRIX B760-G GAMING WIFI D4 im Detail

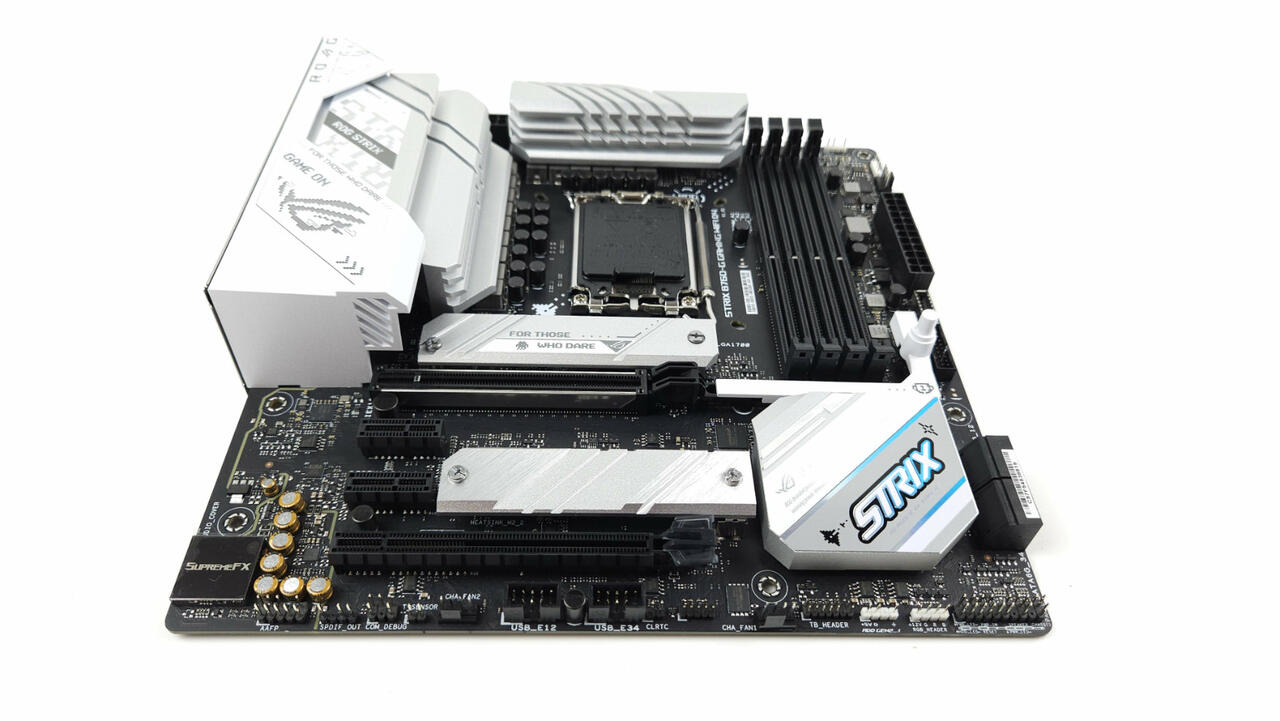

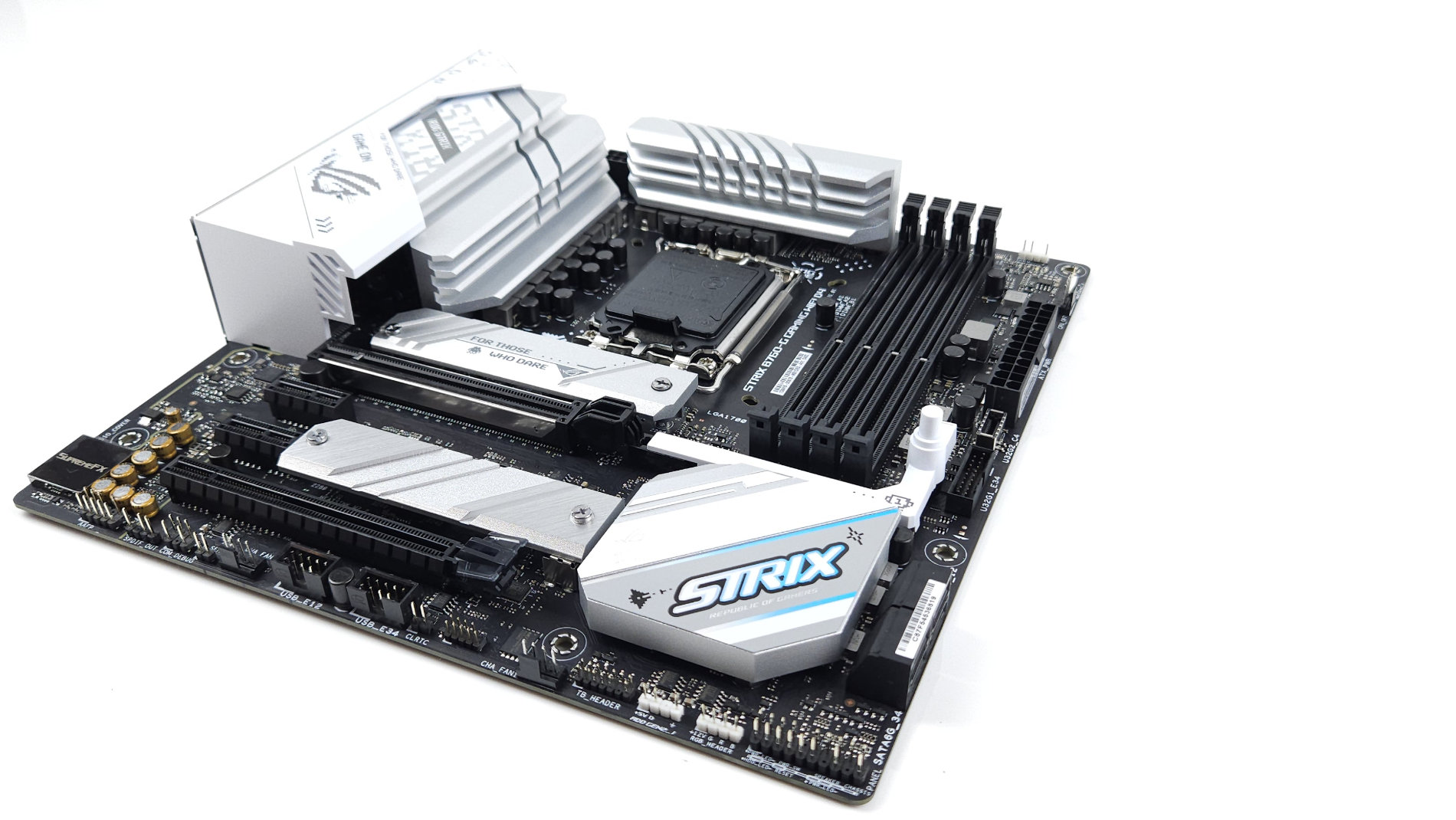

Das ASUS ROG STRIX B760-G GAMING WIFI D4 ist ein richtiger Hingucker. Es ist in den Farben Weiß, Silber und Schwarz gehalten. Dabei befindet sich ein schöner „STRIX“-Aufkleber auf dem Kühler der South-Bridge. Auf dem Cover der Anschlüsse ist ebenfalls ein Print platziert und zusätzlich das mit RGB-Beleuchtung versehene ASUS ROG Logo, welches in vielen coolen Farben leuchten kann. Als Micro-ATX-Board ist das ASUS ROG STRIX B760-G GAMING WIFI D4 eher klein gehalten. Es bietet aber alles, was das Gamer-Herz begehrt. Zwei M.2-SSDs sowie zwei PCI-E x16-Anschlüsse und vier SATA-Anschlüsse sind auf dem Mainboard vorhanden. Außerdem verfügt es über WLAN und Bluetooth. Auf den M.2-Slots befinden sich kleine Kühlkörper mit einer relativ hohen Masse. Auch auf den Spannungswandlern sind sehr massereiche Kühlkörper vorhanden. Das merkt man auch an dem hohen Gewicht des Boards. Da es sich um den B760-Chipsatz handelt, ist es nicht möglich, die CPU zu übertakten.

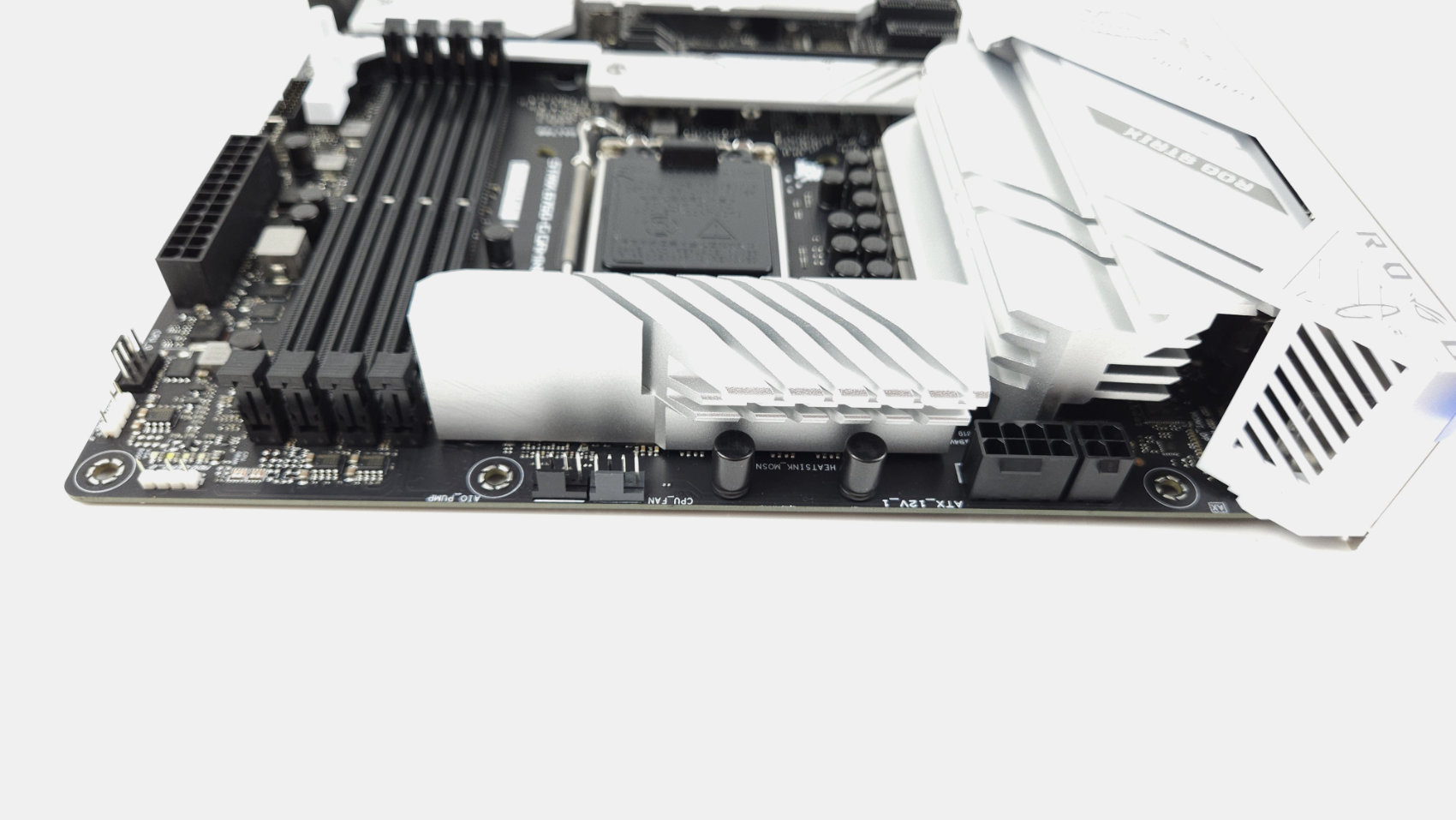

Das ROG STRIX B760-G GAMING WIFI D4 verfügt über einige Anschlussmöglichkeiten. Die meisten befinden sich dabei auf der Unterseite. Nur wenige sind oben zu finden. Rechts im Bild sehen wir die Stromversorgung für die CPU. Dabei handelt es sich um einen 8-Pin- und einen 4-Pin-Anschluss. Daneben sind zwei PWM-Anschlüsse. Diese sind ebenfalls für die Kühlung der CPU gedacht. Außerdem ist links ein RGB-Anschluss zu sehen.

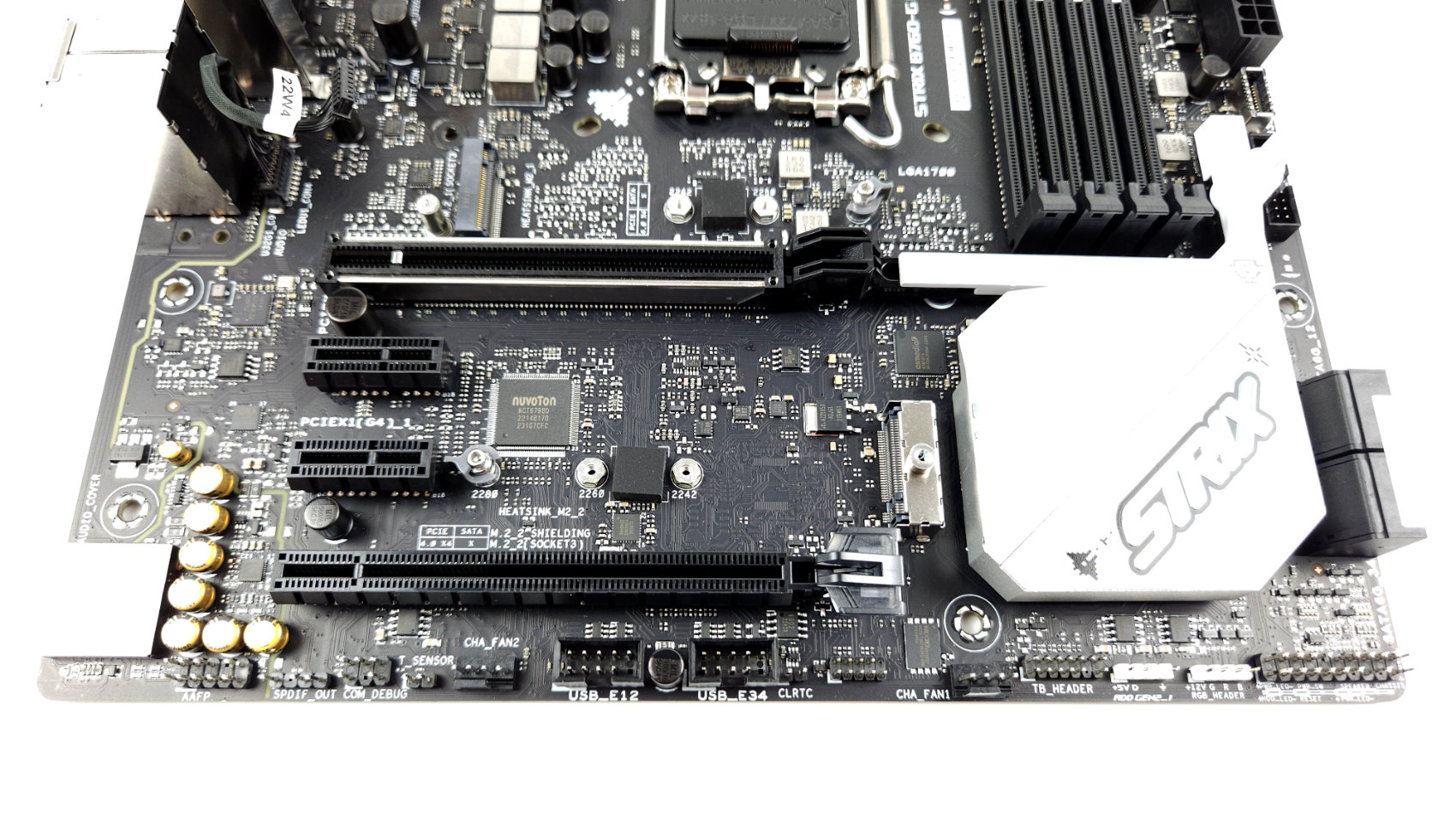

Auf der Oberseite sind nicht allzu viele Anschlüsse vorhanden. Die Unterseite bietet da schon einiges mehr. Links direkt neben dem Soundchip finden wir den Audio-Anschluss für die Front. Daneben finden wir einen SDIF_Out-Anschluss und einen Com_Debug-Anschluss zum Debuggen. Außerdem gibt es noch einen Sensoranschluss. Gefolgt wird das Ganze von einem PWM-Anschluss und zwei internen USB 2-Anschlüssen. Direkt neben dem rechten USB 2-Anschluss befindet sich der CMOS-Clear-Anschluss. Diesen sollte man nicht versehentlich überbrücken. Danach sehen wir einen weiteren PWM-Anschluss und einen internen Thunderbolt-Anschluss. Dann sehen wir zwei RGB-Anschlüsse, einmal 5V und einmal 12V. Daneben befindet sich das F-Panel für die Gehäuseanschlüsse.

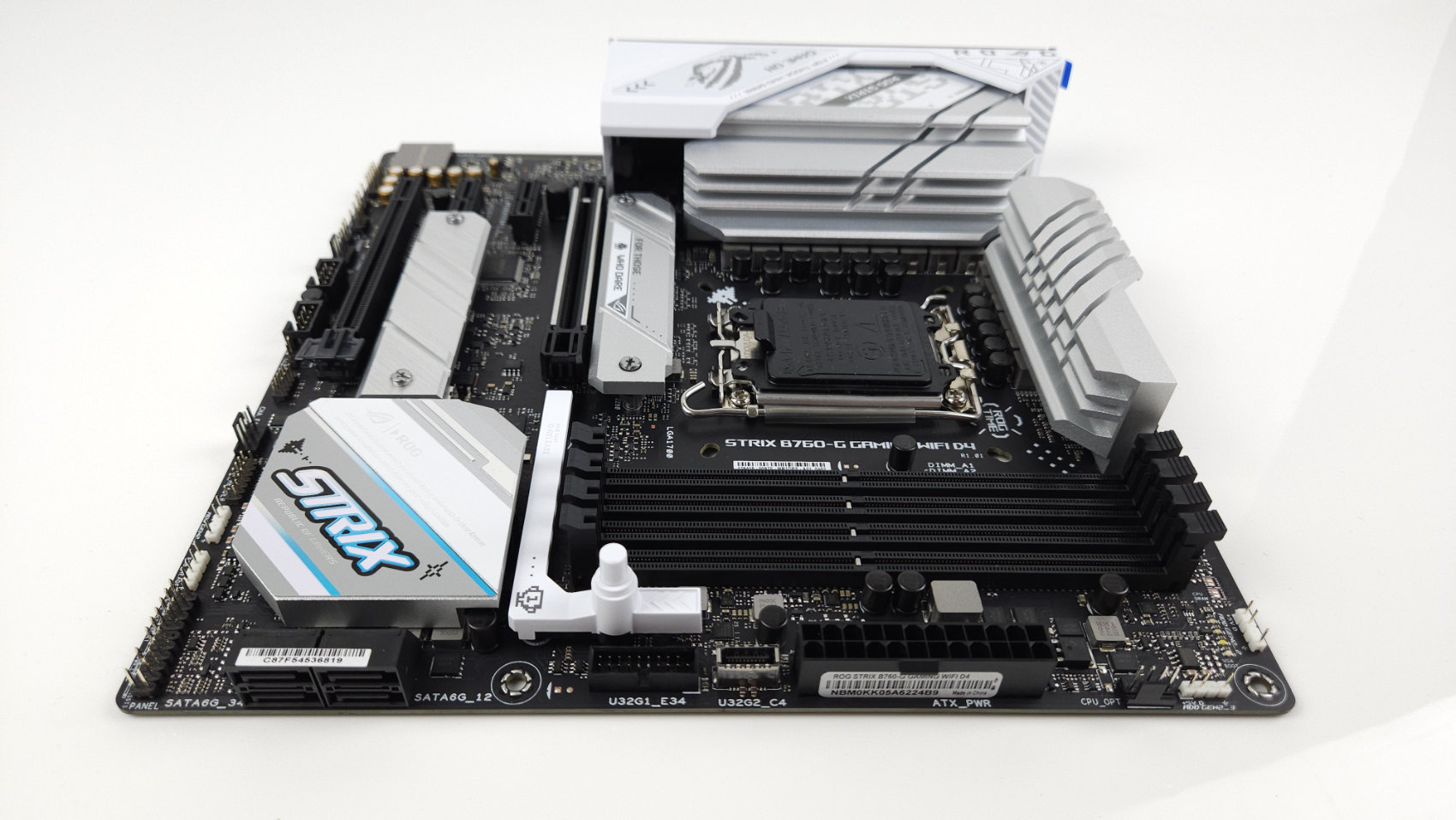

Auf der rechten Seite finden wir zuallererst unten vier SATA6G-Anschlüsse. Daneben befindet sich ein interner USB3.2 Gen1-Anschluss. Gefolgt von einem USB3.2 Gen2-Anschluss für USB Typ-C. Danach sehen wir den 24-Pin-PSU-Anschluss. Darüber befindet sich der PWM-Anschluss für die CPU und noch einmal ein 5V-RGB-Anschluss.

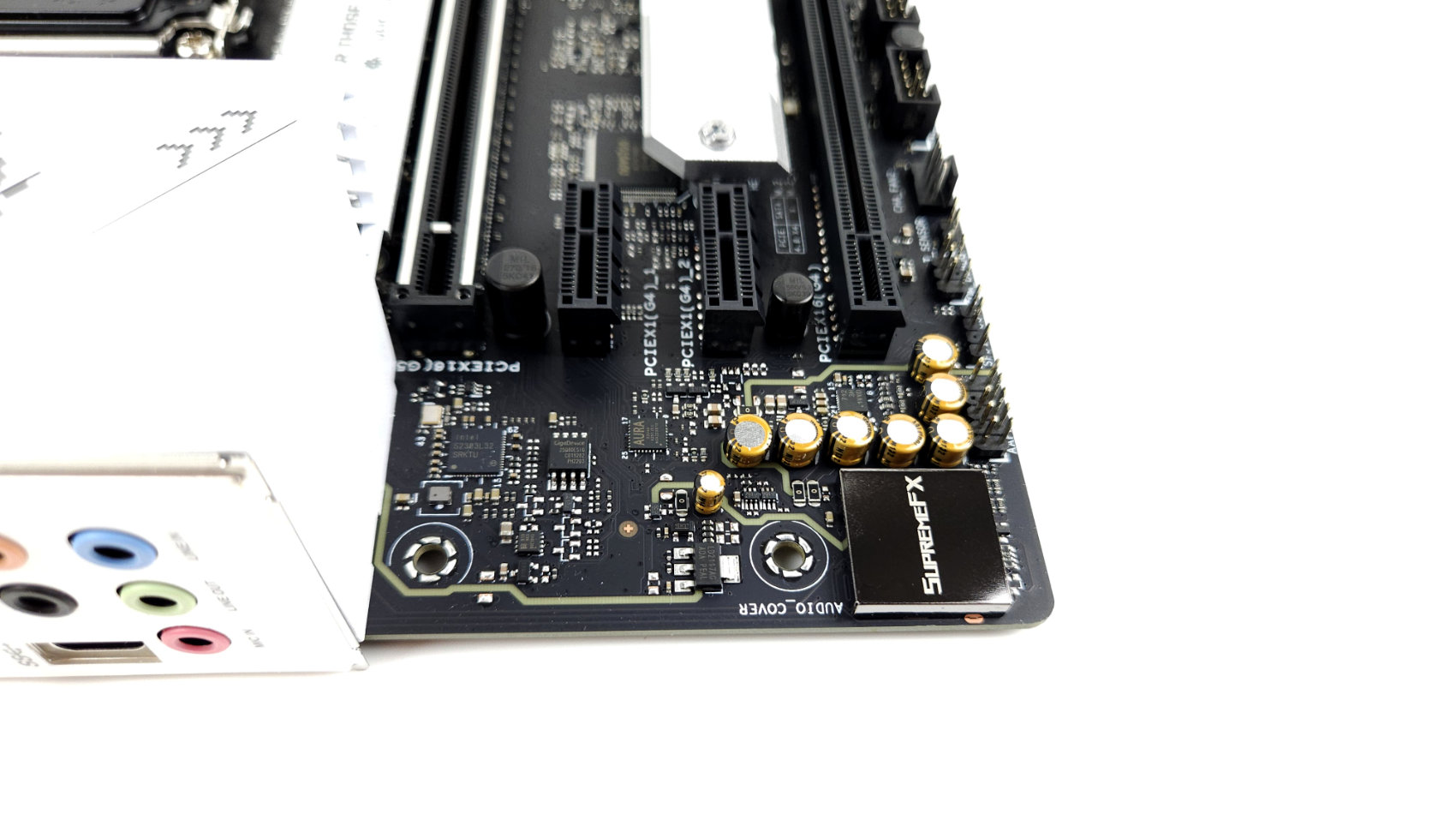

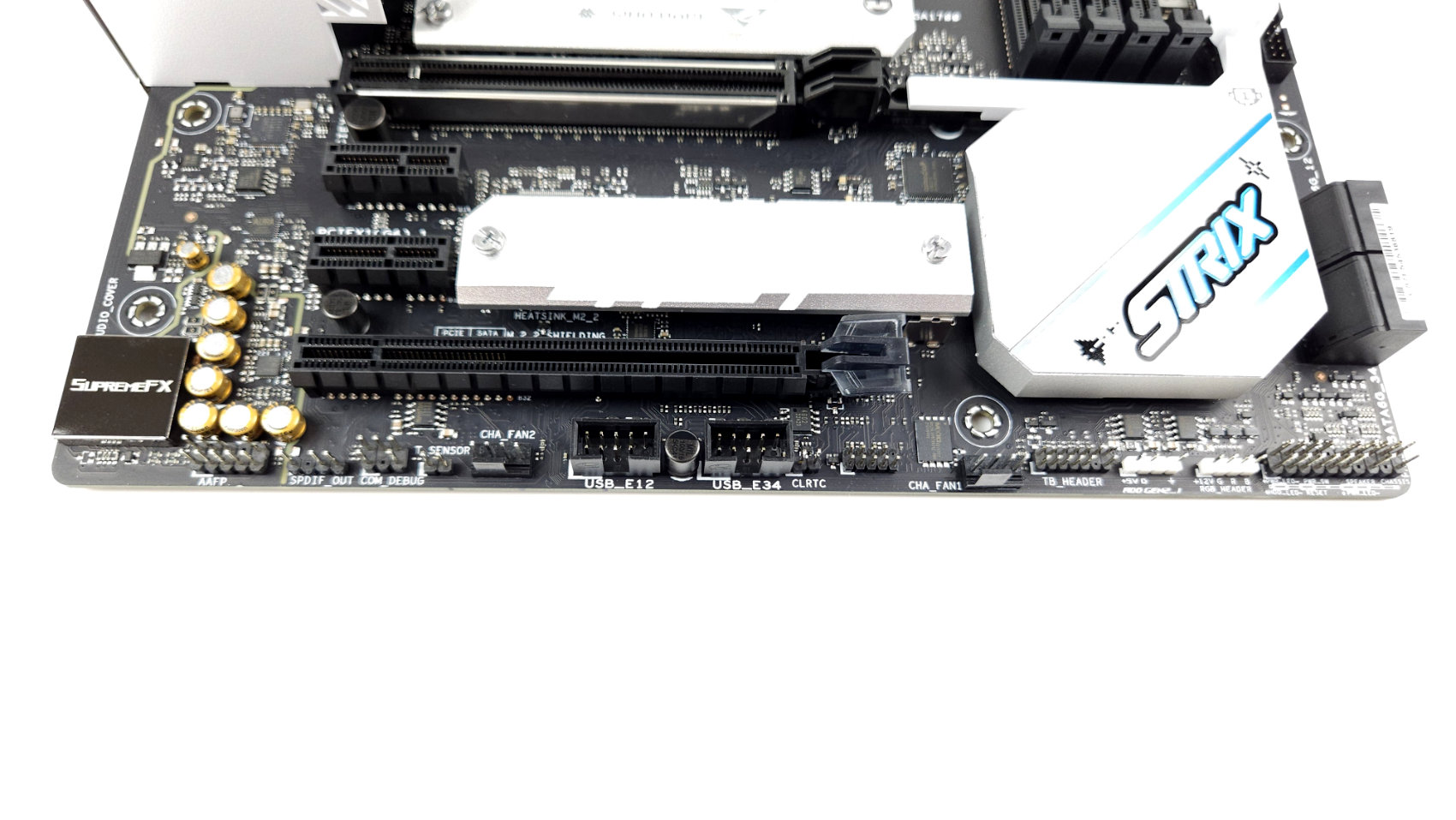

Onboard-Sound kann den Klang einer teuren Soundkarte nicht ersetzen. Asus verbaut auf dem ROG Strix B760-G den ROG SupremeFX 7.1-Channel. Dieser ist zwar keine dedizierte Soundkarte, ist aber dennoch in der Lage, einen schönen Klang zu produzieren. Der Sound ist gut genug, dass man nicht unbedingt das Geld für eine dedizierte Soundkarte ausgeben muss.

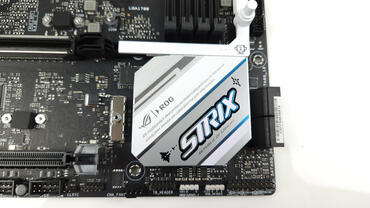

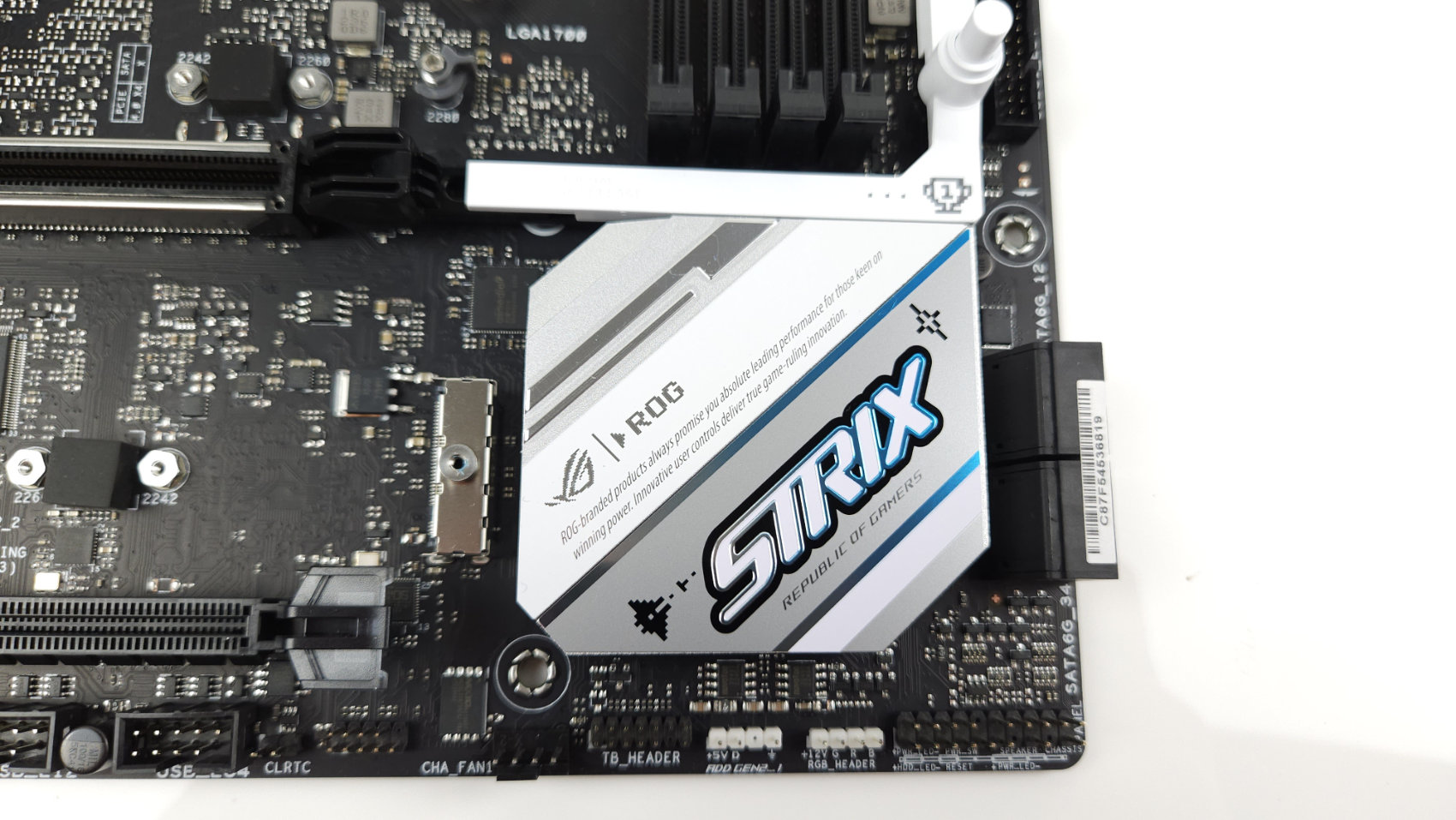

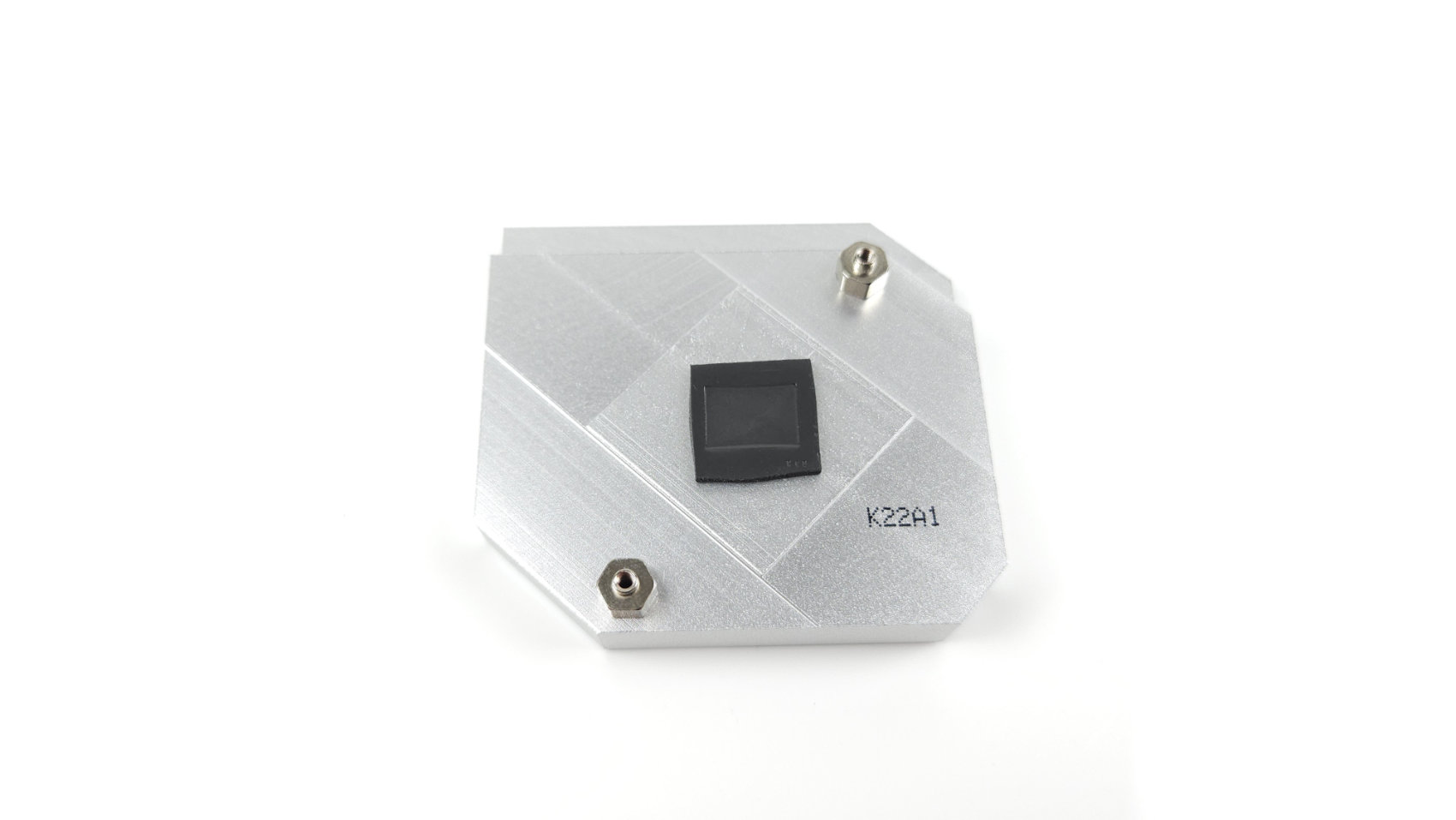

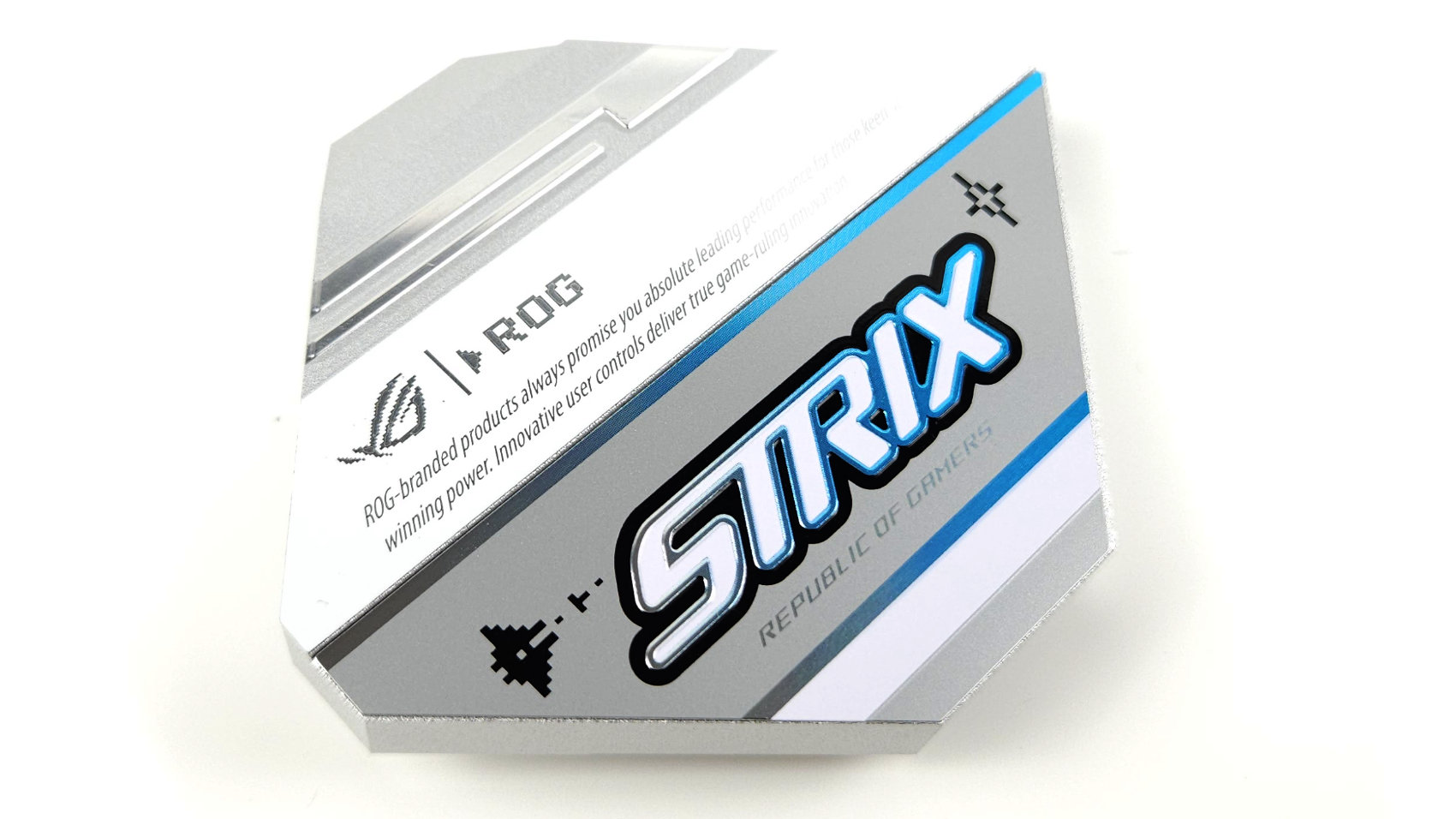

Im unteren rechten Bereich befindet sich die South-Bridge, die durch einen robusten Kühlkörper gekühlt wird, der eine beachtliche Masse aufweist. Dadurch kann er effizient vorübergehende Erwärmungen ausgleichen. Direkt unterhalb des Kühlkörpers liegt ein großflächiges Wärmeleitpad, das den gesamten Chip abdeckt und für eine optimale Wärmeableitung sorgt.

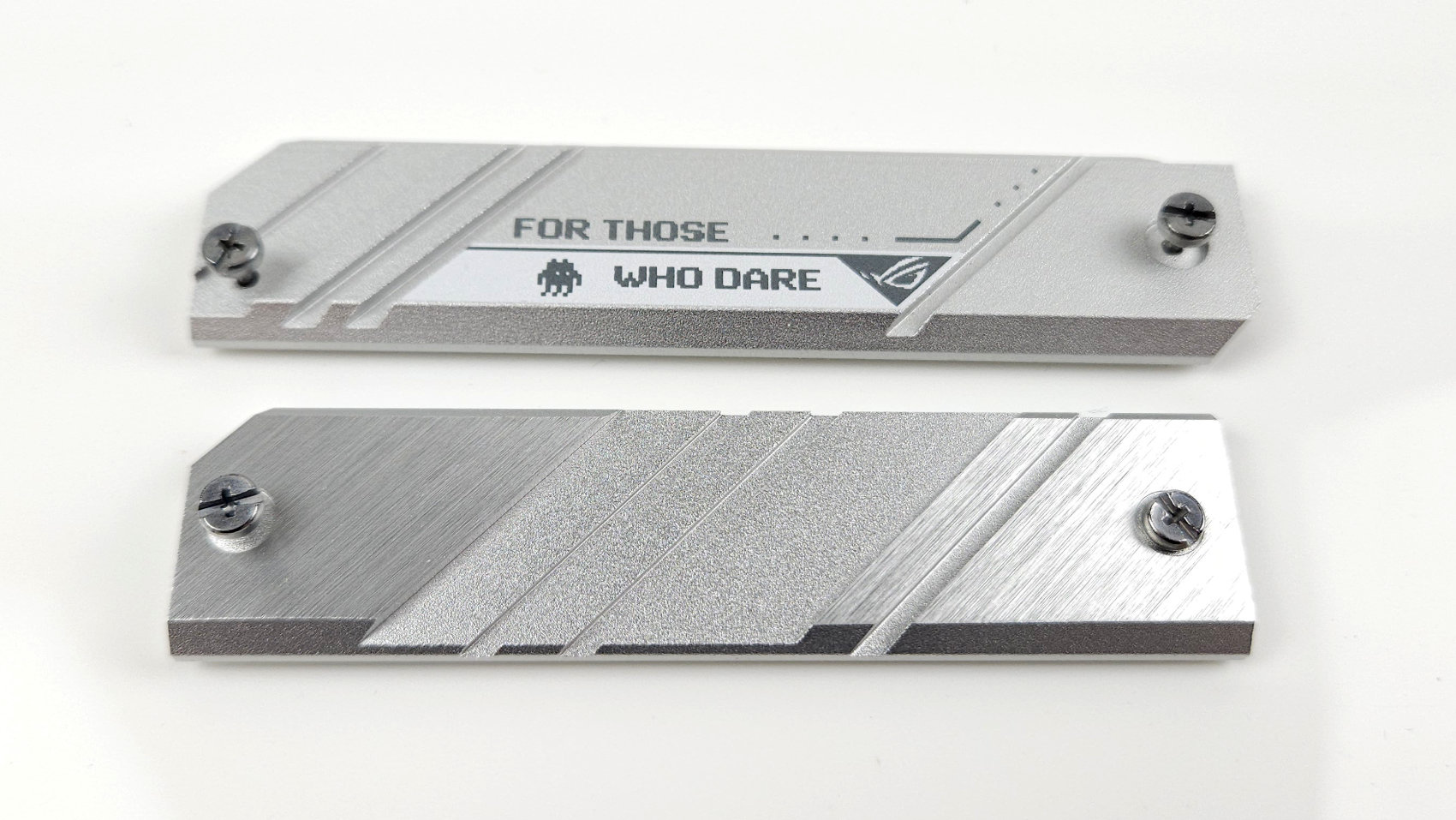

Für die beiden M.2-SSDs sind zwei kleine, aber massereiche Kühlkörper vorhanden. Im Test konnten wir hier überraschend gute Temperaturwerte erzielen.

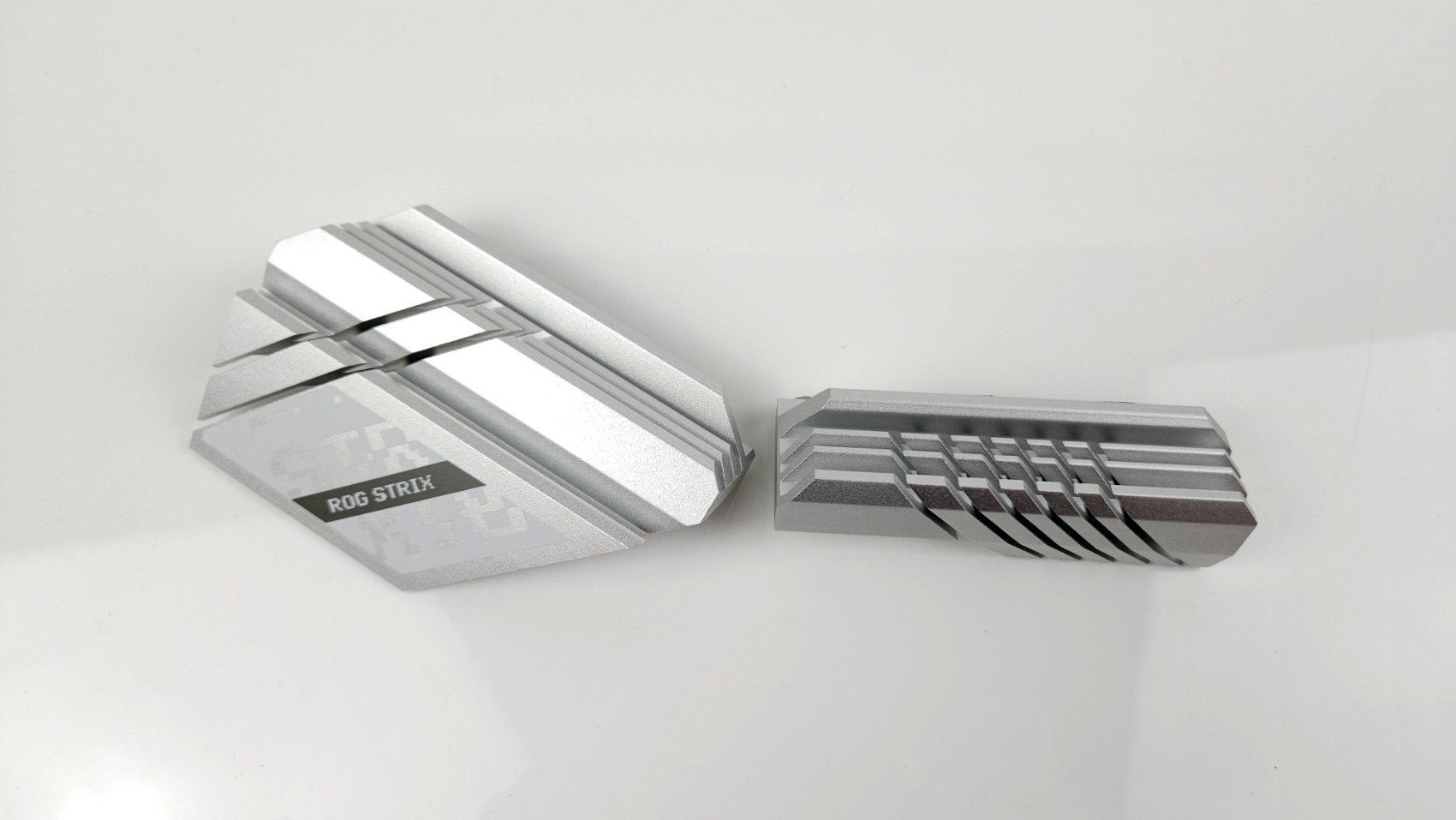

Das Asus ROG Strix B760-G Gaming verfügt über zwei solide Kühlkörper mit groben Kühlrippen für die Spannungswandler. Diese Kühlkörper verfügen über eine hohe Masse und können somit Hitzespitzen optimal ausgleichen. Im Test konnten wir sehen, dass unsere i7-12700k die Temperaturen der Spannungswandler nicht sonderlich in die Höhe treiben konnte.

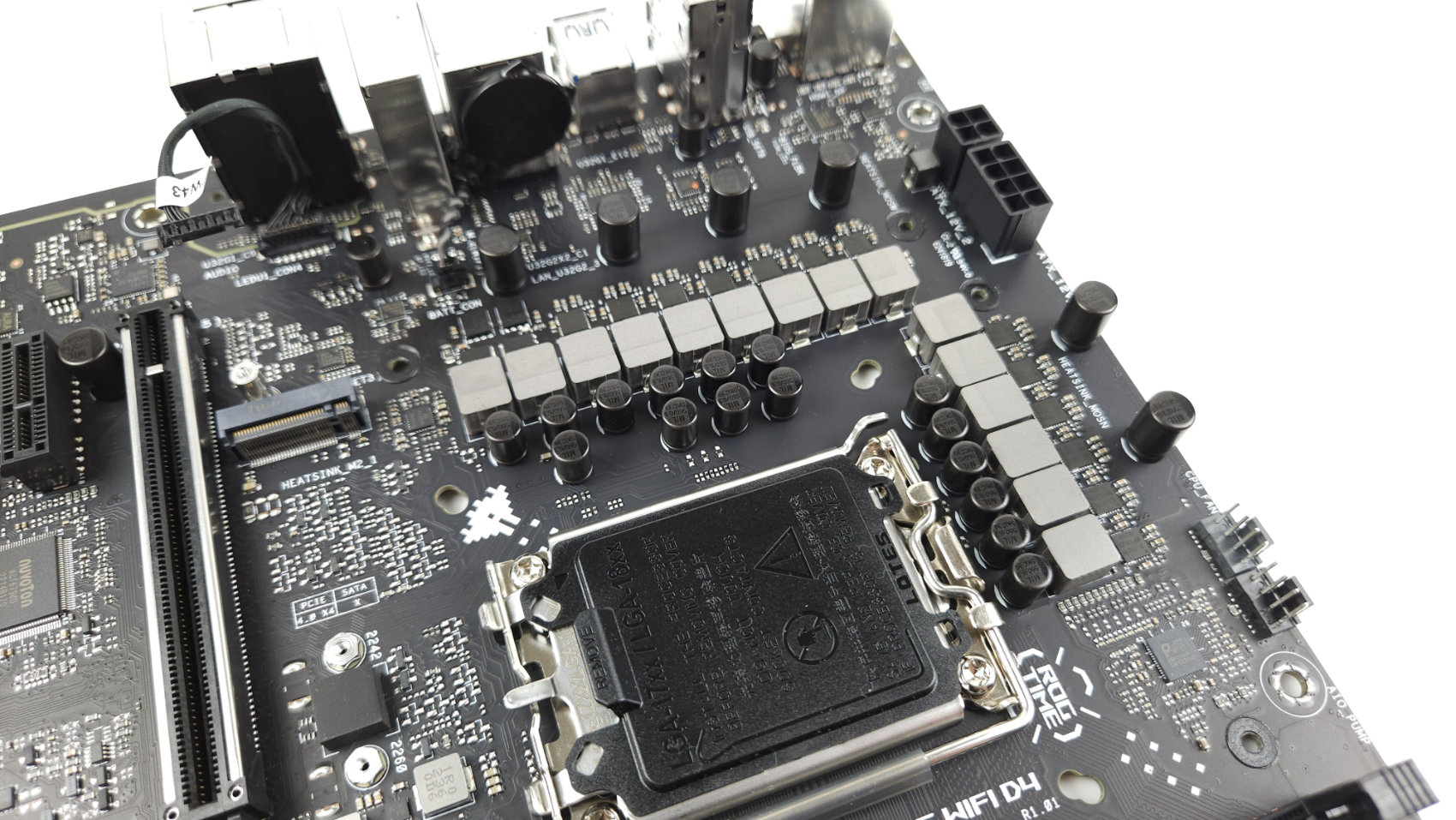

ASUS hat bei der Stromversorgung nicht gespart. Ganze 15 Spannungswandler wurden zur Spannungsversorgung verbaut. Während unseres Tests nutzten wir eine Alder Lake CPU, die reibungslos von den Spannungswandlern versorgt wurde. Dabei zeigte sich eine vernachlässigbare Wärmeentwicklung.

Um den Gamern gute Audioqualität zu bieten, nutzt Asus den branchenführenden Gaming-Audio-Codec S1220A, zusammen mit einem Savitech SV3H712 Verstärker, um auf allen Headsets einen leistungsstarken Sound zu projizieren. Das B760-G bietet 2.5G Ethernet und den Wi-Fi-Standard 6E (802.11ax). Unterhalb der CPU befinden sich die PCIe-Slots. Der erste X16-Slot ist für die GPU bestimmt. Dieser verfügt über den Q-Release, welcher das Entfernen der Grafikkarte vereinfachen soll. Er ist mit PCIe 5.0 angebunden. Darunter folgen zwei PCIe X1-Slots und ein PCIe X16-Slot, welcher mit PCIe Gen 4 angebunden ist. Zusätzlich gibt es zwei M.2-Slots, welche mit PCIe 4.0 x4 angebunden sind. Die Anbindung ist für die heutige Zeit vollkommen ausreichend. Dazu kommen noch vier SATA 6 Anschlüsse. Mit dem B760-G können also bis zu sechs Festplatten verbaut werden. Dazu verfügt es über die RAID-Level 0, 1, 10, 5.

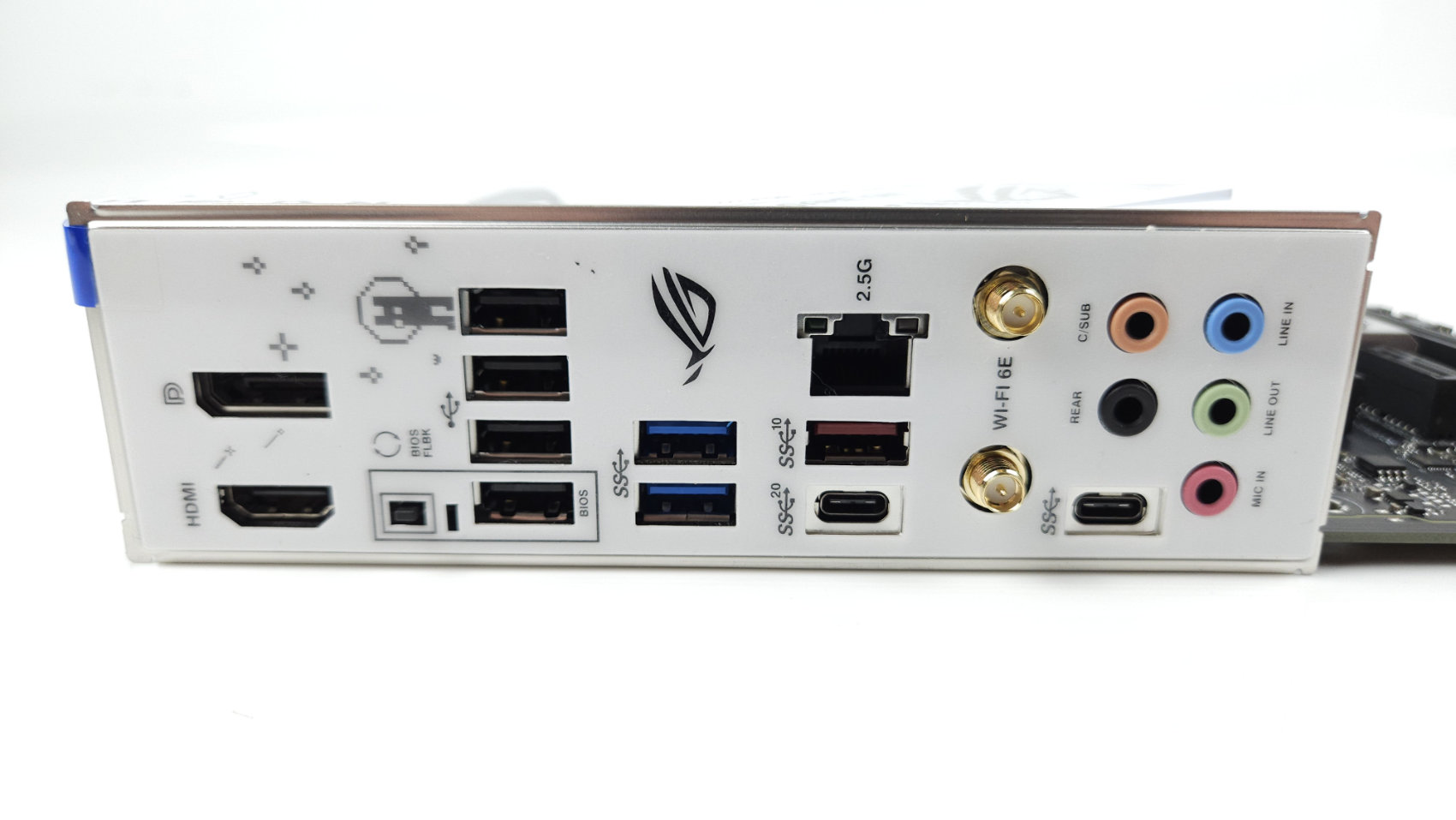

Das IO-Cover des ASUS ROG Strix B760-G Gaming WIFI D4 ist relativ verspielt. Hier sind ein paar Verzierungen auf einem weiß glänzenden Hintergrund angebracht. Oben finden wir einen HDMI- sowie einen DisplayPort-Anschluss. Darunter ist der BIOS-Flash-Button, gefolgt von vier USB 2.0-Ports. Darunter befinden sich zwei USB 3.2 Gen1-Ports. Dann finden wir einen USB-A-3.2-Gen2-Anschluss und einen USB 3.2 Gen 1 Typ-C-Anschluss, zusammen mit dem 2.5G Ethernet-Anschluss. Darunter befinden sich die Anschlüsse für die WLAN-Antennen, gefolgt von den Audio-Anschlüssen.

Verpackung

Das Design der Verpackung ist relativ hell gehalten. Der Hintergrund besteht aus einem Grauton mit weißen Akzenten. Darüber liegt das Mainboard, welches bis auf die Platine ebenfalls in einem passenden Farbton gehalten ist. Mittig platziert finden wir den Namen des Mainboards. Darunter finden wir in etwas kleinerer Schrift die Aufschrift "Motherboard". Das ist aus unserer Sicht unnötig. Jemand, der ein Mainboard nicht erkennt, wird vermutlich auch keins kaufen. Unten rechts können wir noch erkennen, dass es sich um den B760-Chipsatz sowie ein Mainboard für Intel CPUs handelt. Auf der Rückseite finden wir ein weiteres Bild des Asus ROG B760-G Gaming WIFI D4. Daneben sind nochmals ein paar Detailshots der einzelnen Komponenten des Mainboards zu sehen. Darunter finden wir die technischen Spezifikationen sowie weitere Informationen. Alles in allem ist der Karton sehr ansprechend gestaltet, und das Motherboard wird gut präsentiert.

Lieferumfang des ASUS ROG STRIX B760-G Gaming D4

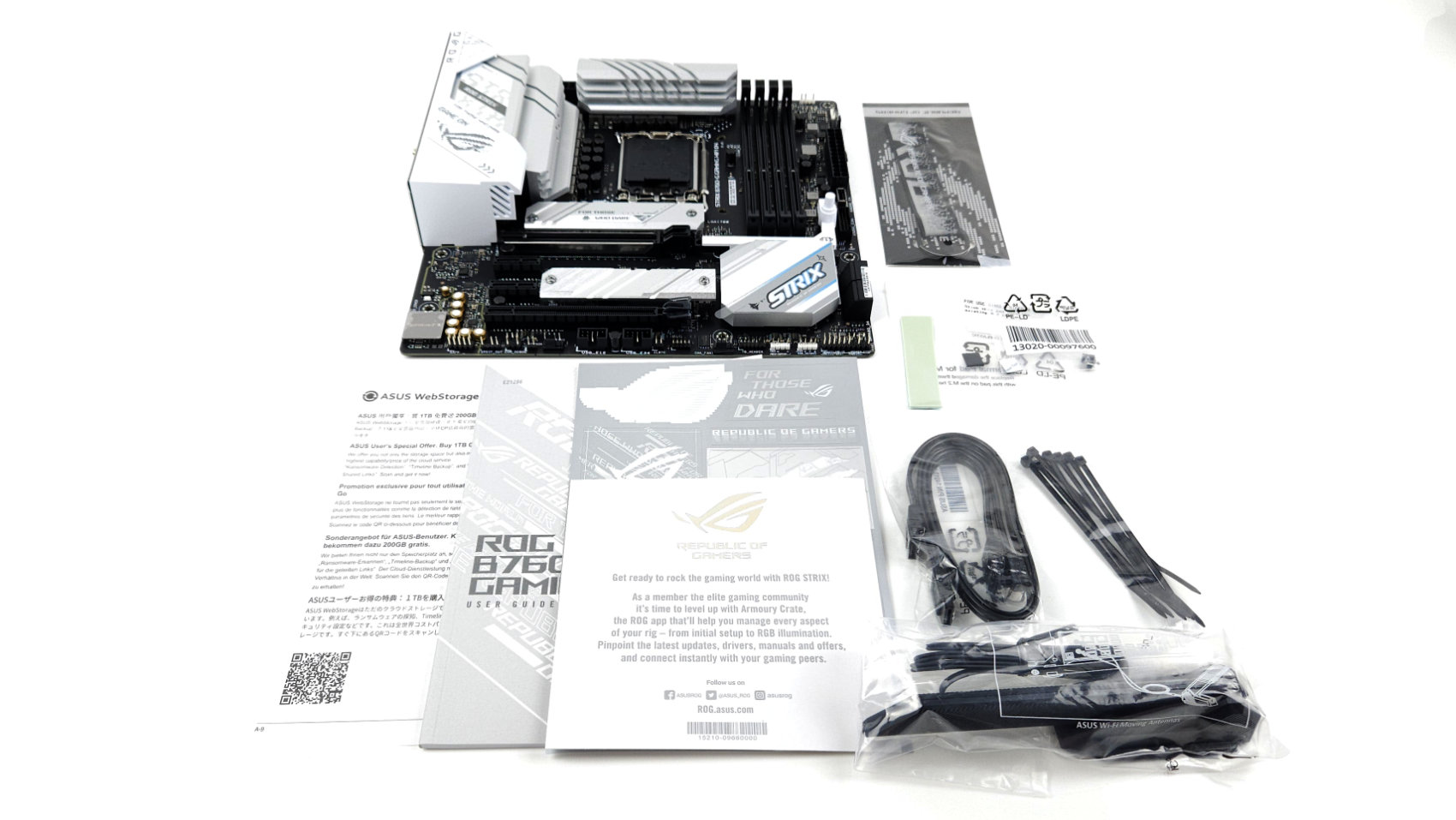

In der Verpackung befindet sich das in einer ESD-Folie verpackte Mainboard sowie der Lieferumfang. Der Lieferumfang besteht aus folgenden Komponenten:

• Detaillierte Anleitung
• Flyer + Sticker
• 1x Wlan Antenne
• 2x Sata-Kabel
• Schraubenset für die M.2 SSDs
• Zusätzliches Wärmeleitpad
• Schlüsselanhänger
• Kabelbinder

CPU-Unterstützung

Das ASUS ROG STRIX B760-G Gaming WIFI D4 unterstützt aktuell ausschließlich die Intel CPUs ab der 12. Generation. Folgende CPUs werden offiziell unterstützt:

• Intel Core i9-13900T
• Intel Core i9-13900KS
• Intel Core i9-13900KF
• Intel Core i9-13900K
• Intel Core i9-13900F
• Intel Core i9-13900
• Intel Core i7-13700KF
• Intel Core i7-13700K
• Intel Core i7-13700F
• Intel Core i7-13700
• Intel Core i5-13600T
• Intel Core i5-13600KF
• Intel Core i5-13600K
• Intel Core i5-13600
• Intel Core i5-13500T
• Intel Core i5-13500
• Intel Core i5-13400T
• Intel Core i5-13400F
• Intel Core i5-13400F
• Intel Core i5-13400
• Intel Core i5-13400
• Intel Core i3-13100T
• Intel Core i3-13100F
• Intel Core i3-13100
• Intel Core i9-12900T
• Intel Core i9-12900KS
• Intel Core i9-12900KF
• Intel Core i9-12900K
• Intel Core i9-12900F
• Intel Core i9-12900
• Intel Core i7-12700T
• Intel Core i7-12700KF
• Intel Core i7-12700K
• Intel Core i7-12700F
• Intel Core i7-12700
• Intel Core i5-12600T
• Intel Core i5-12600KF
• Intel Core i5-12600K
• Intel Core i5-12600
• Intel Core i5-12500T
• Intel Core i5-12500
• Intel Core i5-12490F
• Intel Core i5-12400T
• Intel Core i5-12400F
• Intel Core i5-12400F
• Intel Core i5-12400
• Intel Core i5-12400
• Intel Core i3-12300T
• Intel Core i3-12300
• Intel Core i3-12100T
• Intel Core i3-12100F
• Intel Core i3-12100
• Intel Core All G7400T
• Intel Core All G7400
• Intel Core All G6900T
• Intel Core All G6900

BIOS & Software

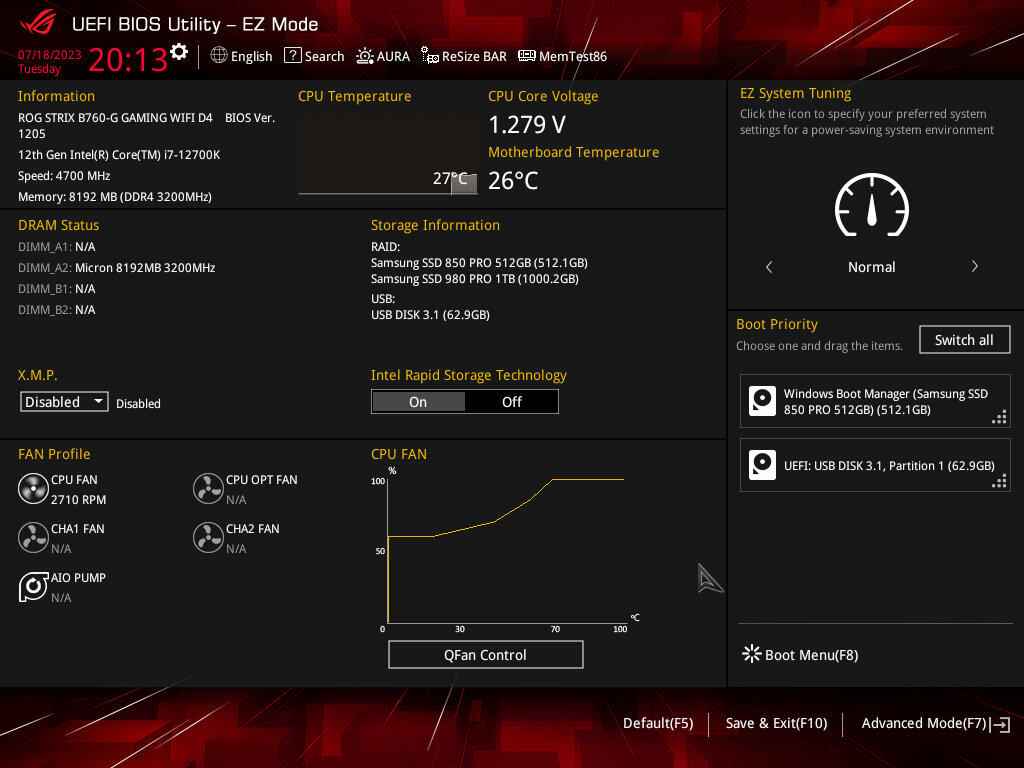

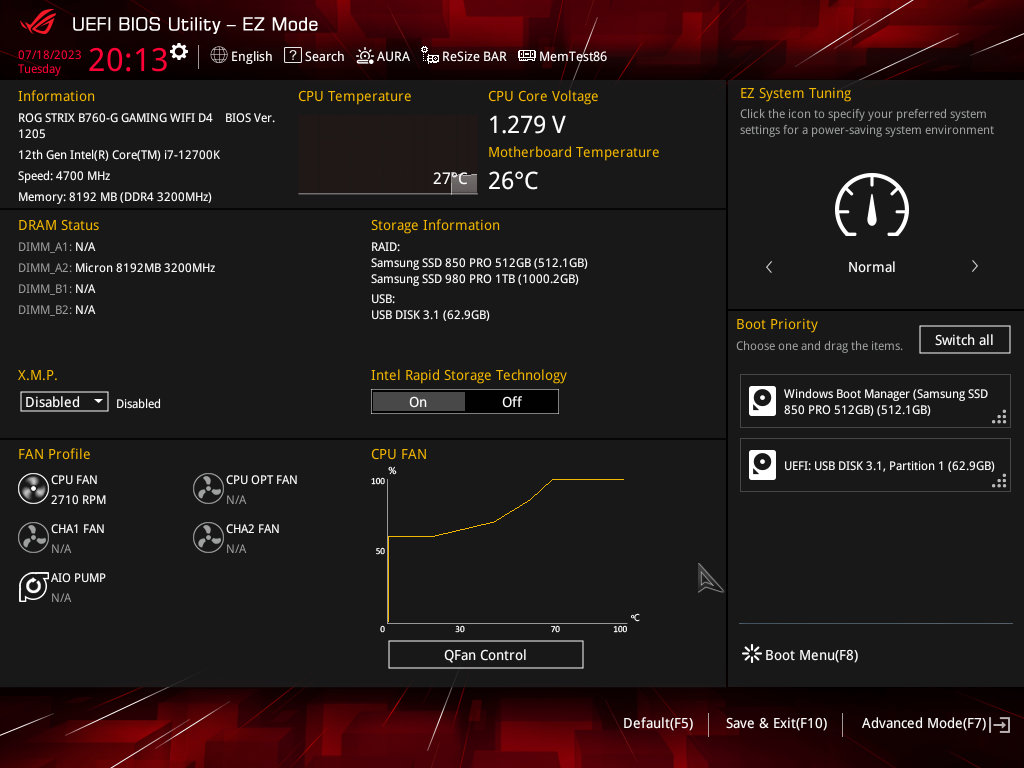

Das BIOS des ASUS ROG STRIX B760-G Gaming WIFI D4 ist sehr umfangreich, zu umfangreich, um auf jedes Detail einzugehen. Starten wir im BIOS, so landen wir zuerst im EASY-Mode. Hier sind bereits alle am häufigsten genutzten Features auf einer Seite übersichtlich gebündelt. Oben links sehen wir einige Informationen zu den Komponenten. Dazu gehören die verbaute CPU, die CPU-Taktfrequenz sowie der verbaute Arbeitsspeicher. Außerdem wird die BIOS-Version angezeigt. Oben mittig finden wir dann noch Informationen zur CPU-Temperatur und der anliegenden Spannung. Oben rechts können wir dann noch die Powereinstellungen für das System setzen. Das ist gleichzusetzen mit den Einstellungen in Windows. In der Mitte finden wir Informationen über den verbauten RAM und die verbauten Festplatten. Außerdem kann X.M.P und die Intel Raid Storage Technologie ein- oder ausgeschaltet werden. Unten rechts können wir die Bootsequenz ändern oder direkt auf das Bootmenu zugreifen. Unten links werden Informationen über die verbauten Lüfter angezeigt. Außerdem ist die Lüfterkurve für die CPU zu sehen. Hier kann auch direkt auf das QFan zugegriffen werden.

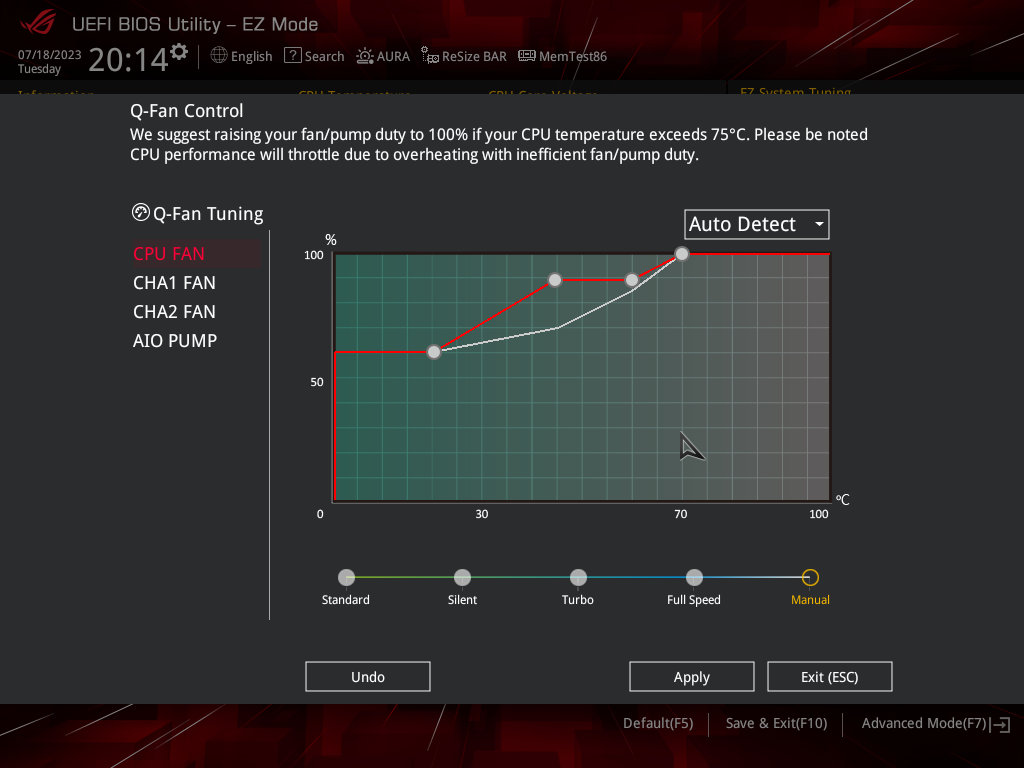

Im QFan können dann Lüfterkurven für jeden einzelnen PWM-Anschluss gesetzt werden. Dabei kann zwischen vorgefertigten Profilen oder einer selbst erstellten Kurve gewählt werden.

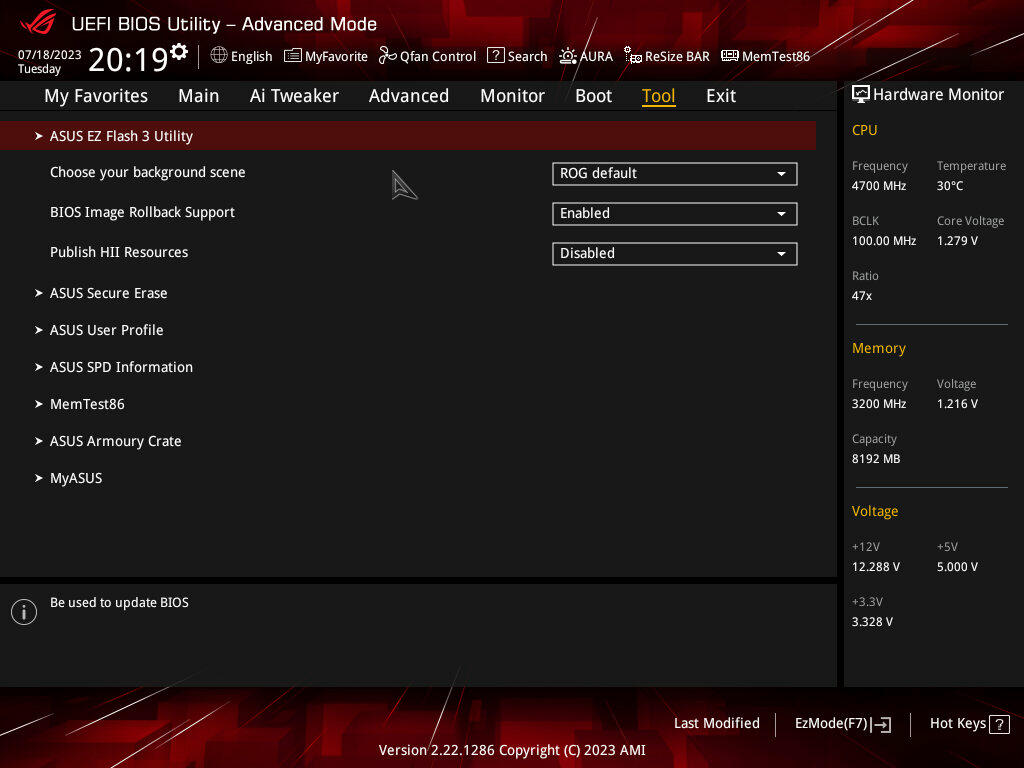

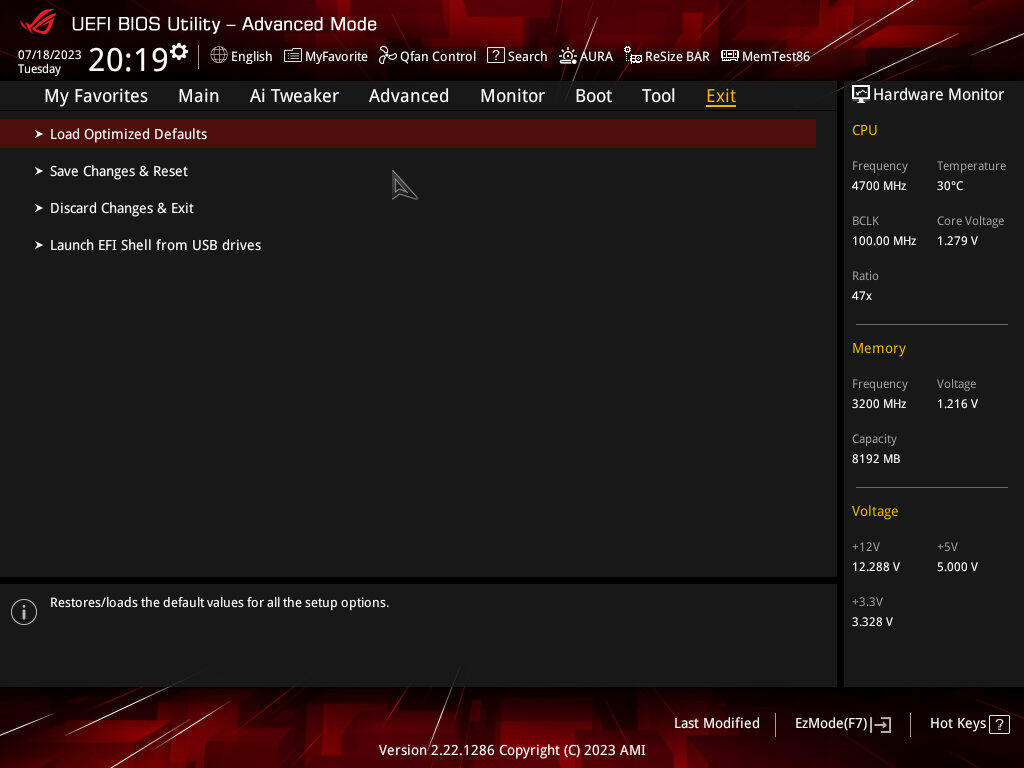

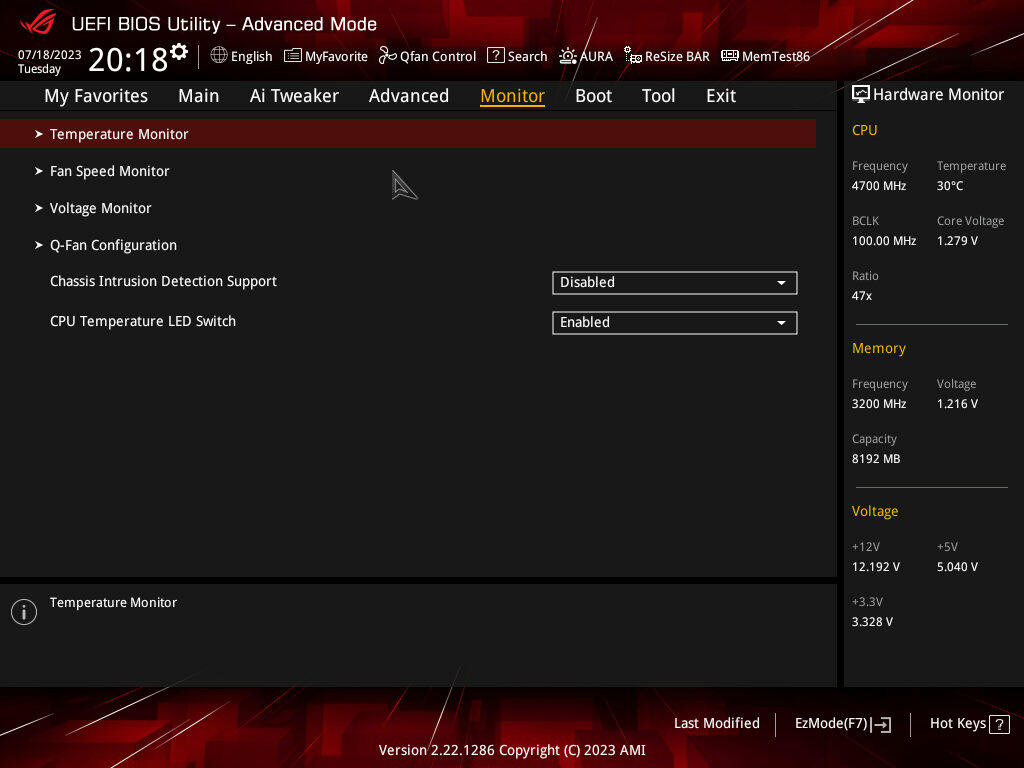

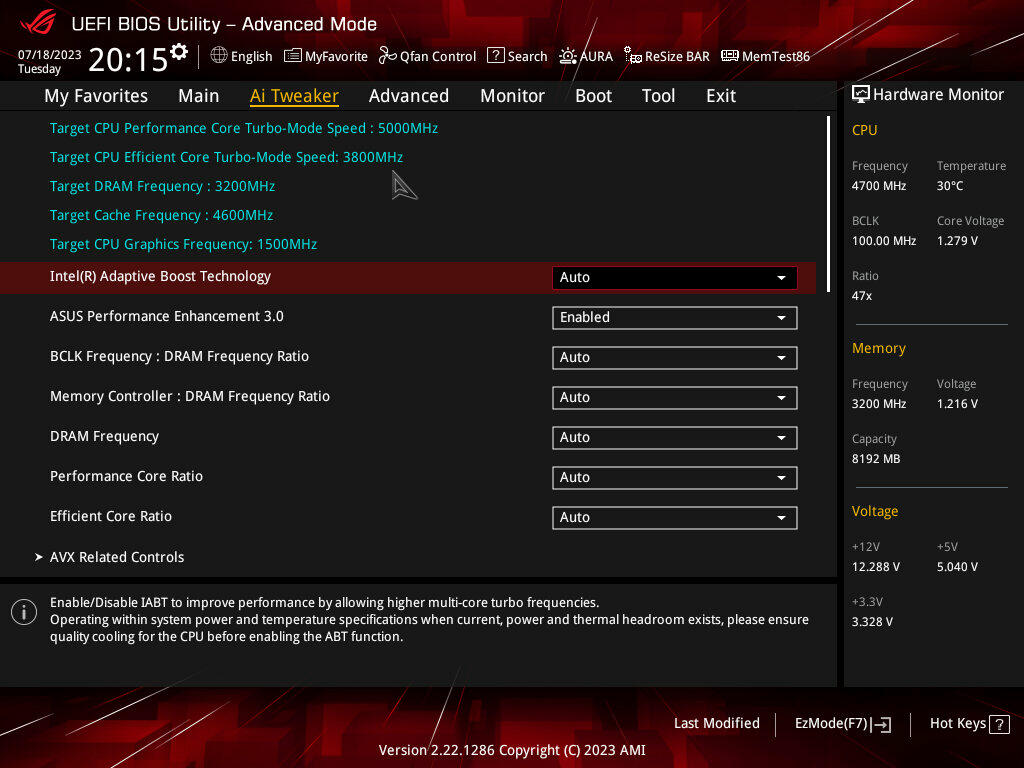

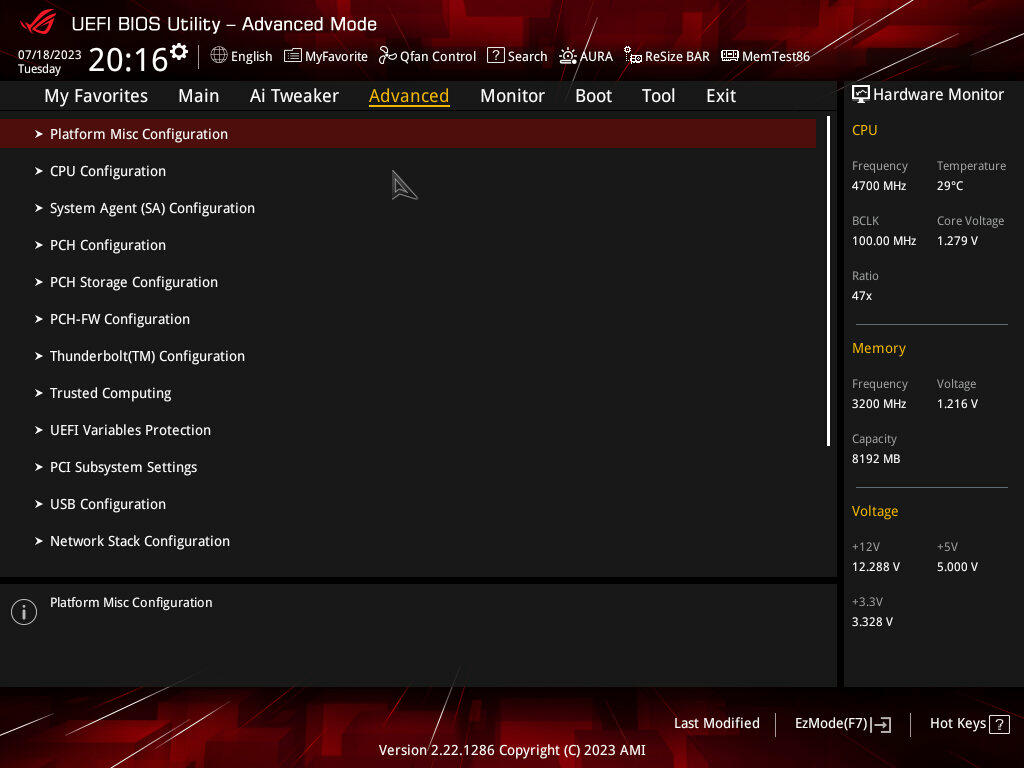

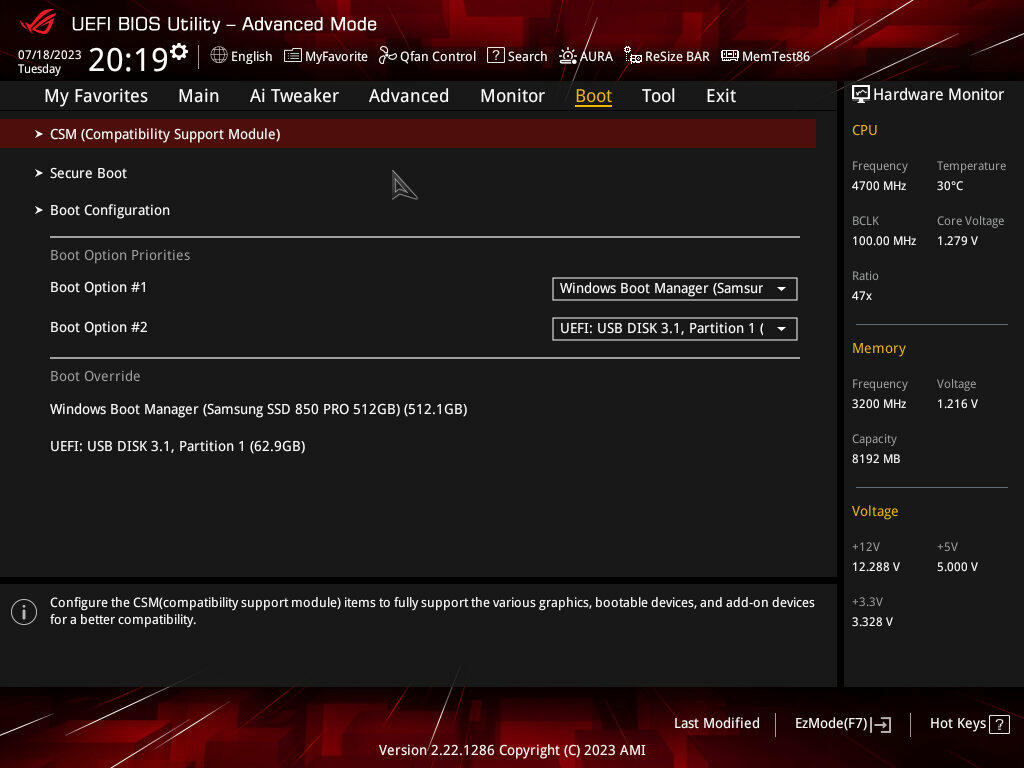

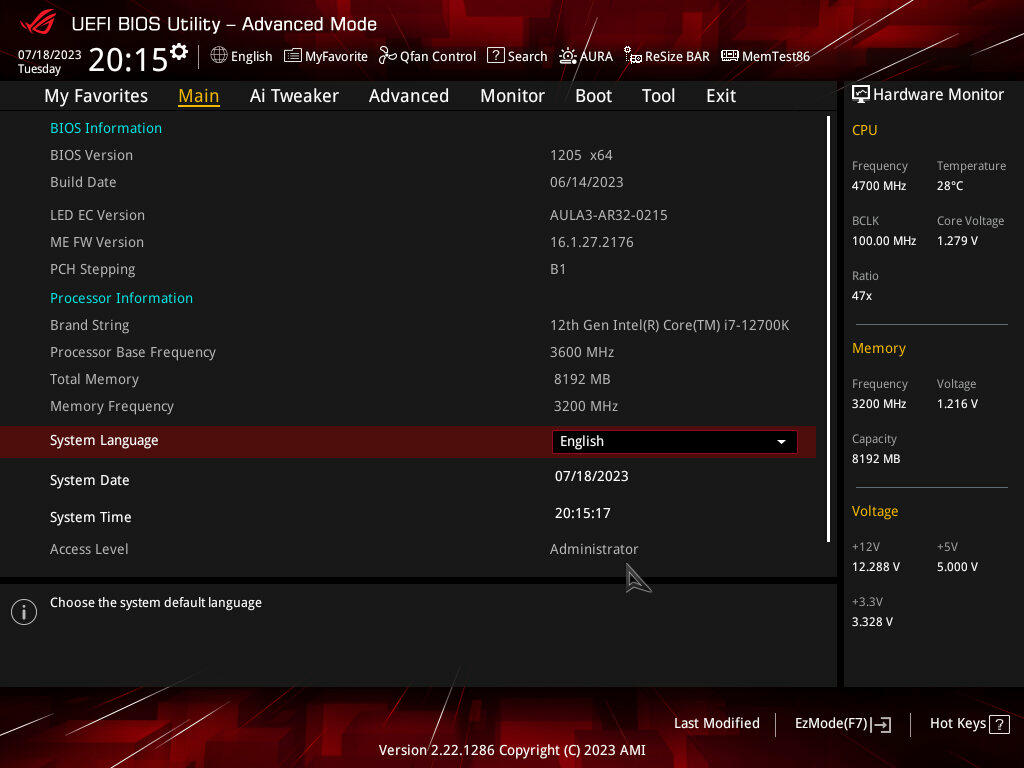

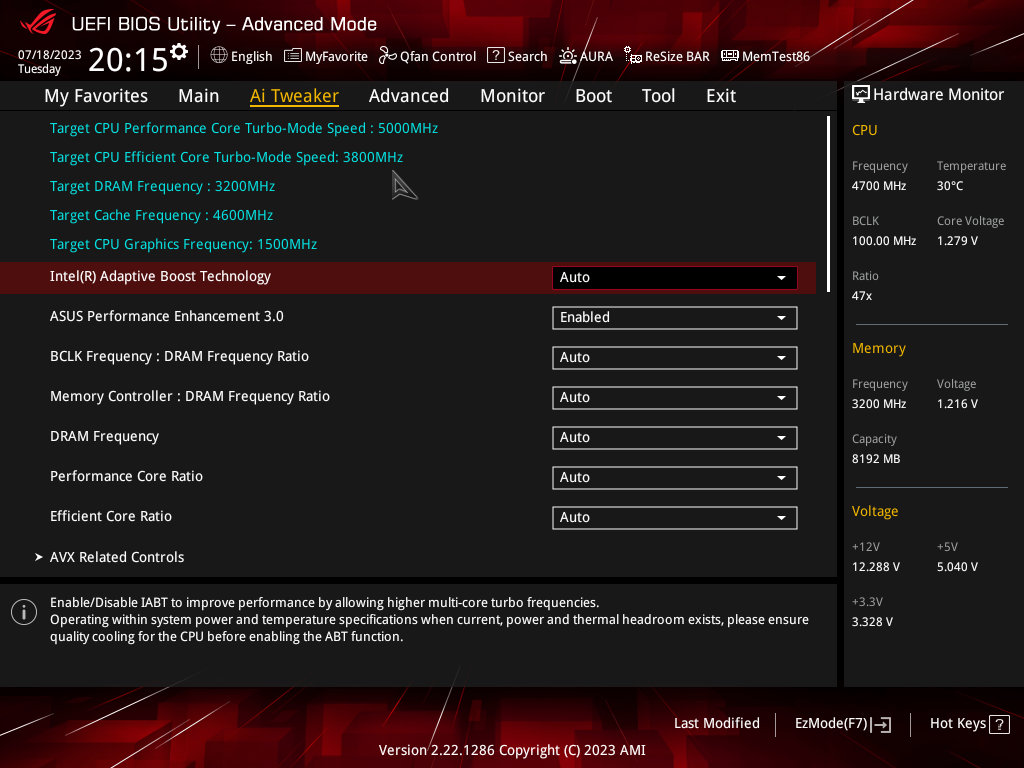

Per Druck auf die F7-Taste gelangen wir in den Advanced Modus. Dieser Modus ist ebenfalls übersichtlich gestaltet. Allerdings ist er extrem umfangreich. Im Ai Tweaker ist es möglich, den RAM zu übertakten. Da es sich um einen B760-Chipsatz handelt, kann die CPU nicht übertaktet werden.

Lüftersteuerung

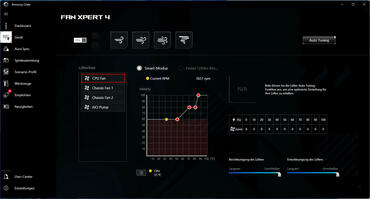

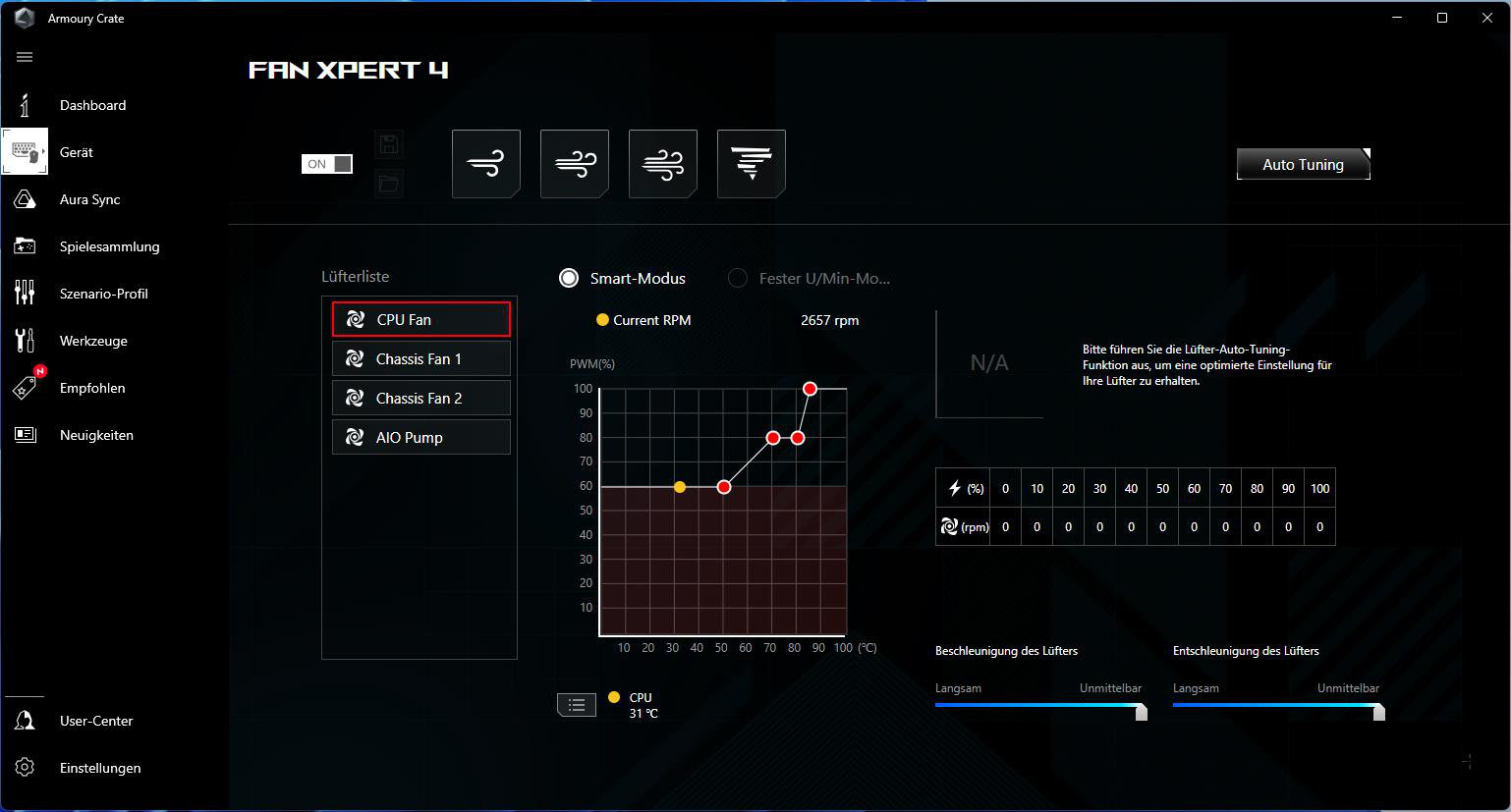

Im BIOS können die Lüfterkurven angepasst werden. Aber nicht jeder hat Lust, dafür jedes Mal den PC neu zu starten. Da kommt die ASUS-Software ins Spiel. In der Armoury Crate Software ist der Unterpunkt FAN XPERT 4 vorhanden. Hier können, genau wie im BIOS, alle PWM-Anschlüsse angesteuert werden. Dazu können dann ebenfalls eigene Lüfterkurven erstellt werden. Die Software ist übersichtlich und intuitiv.

“Armoury Crate“ -Software

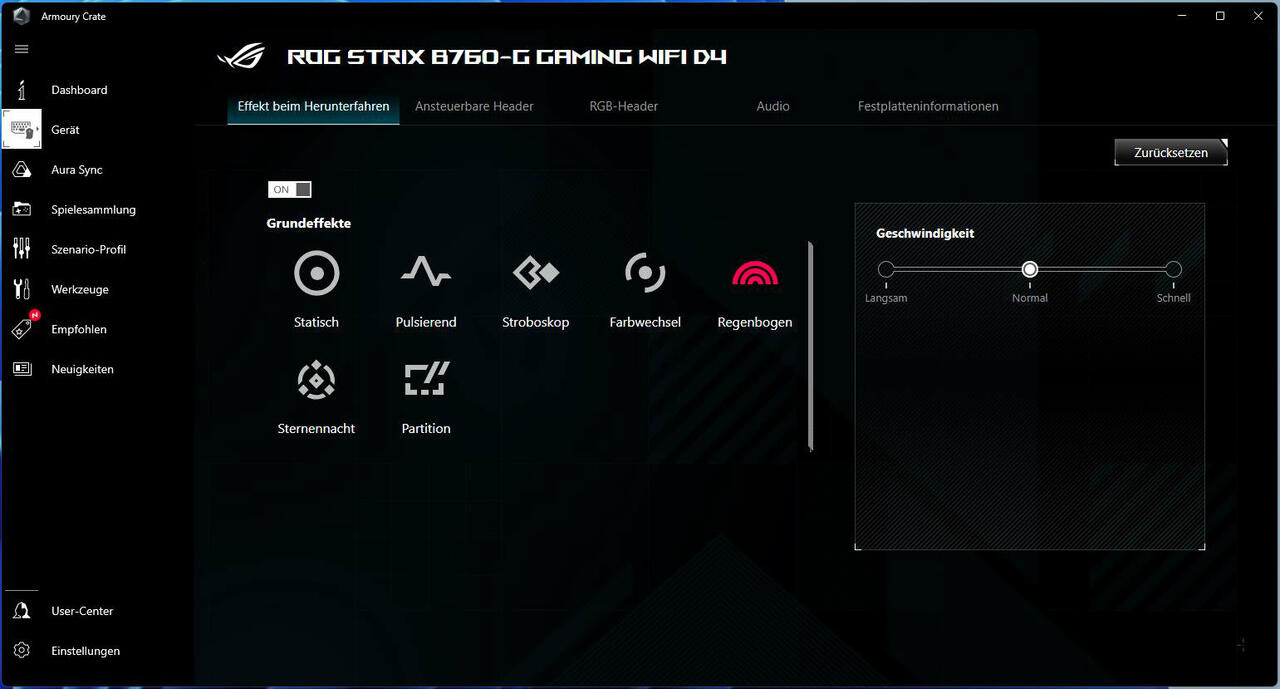

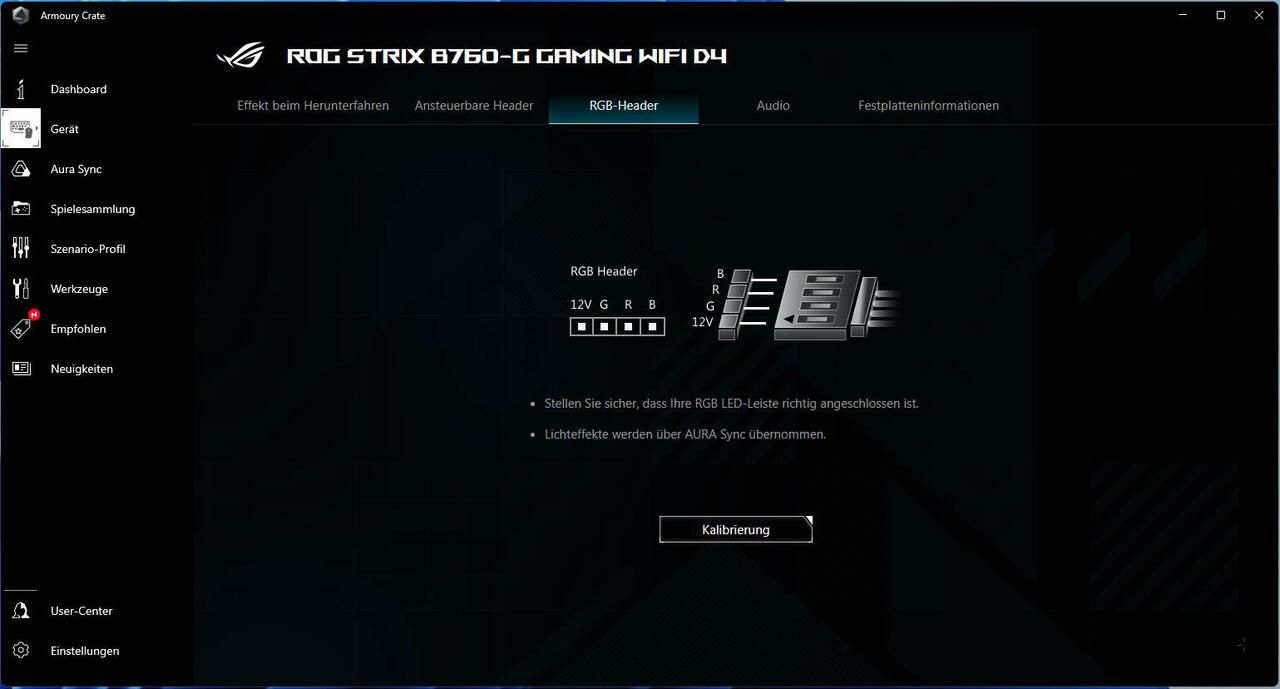

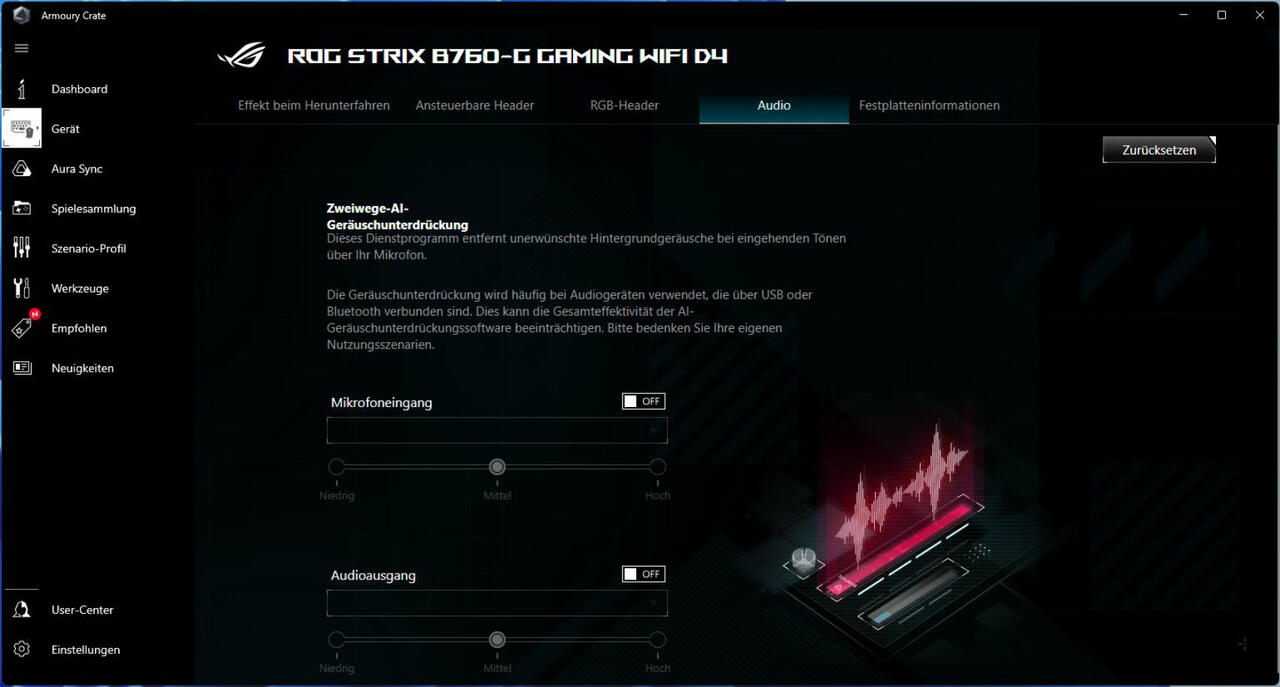

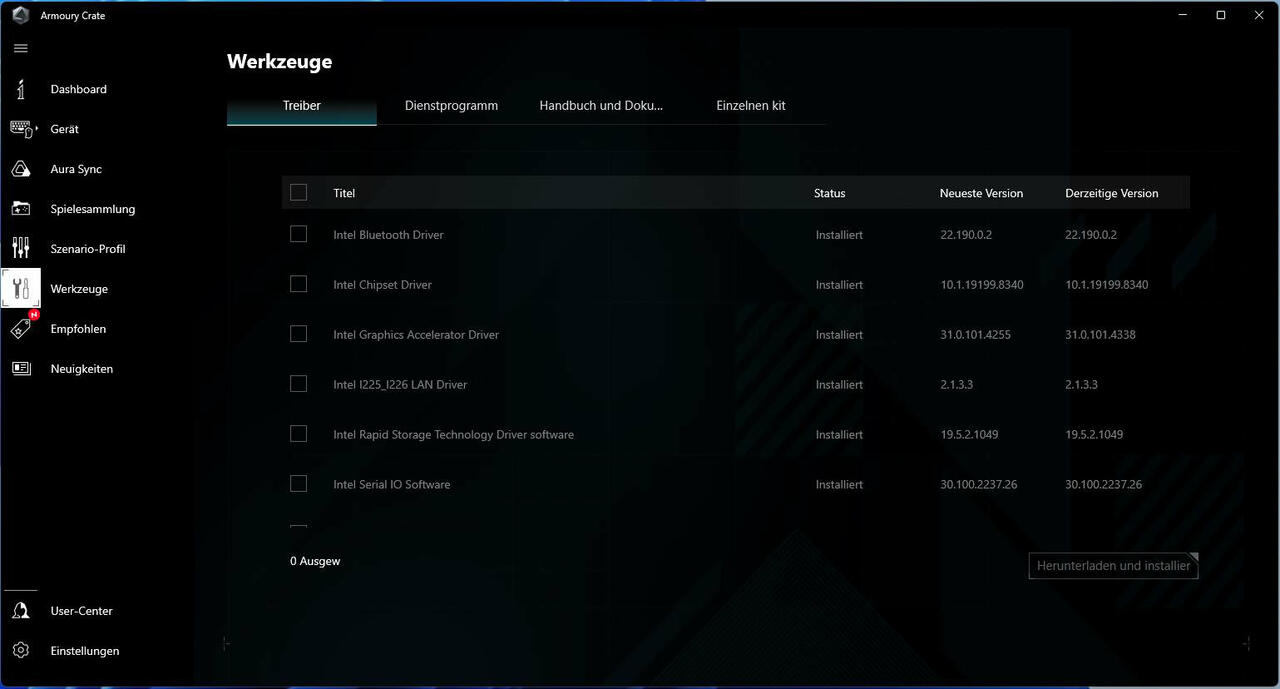

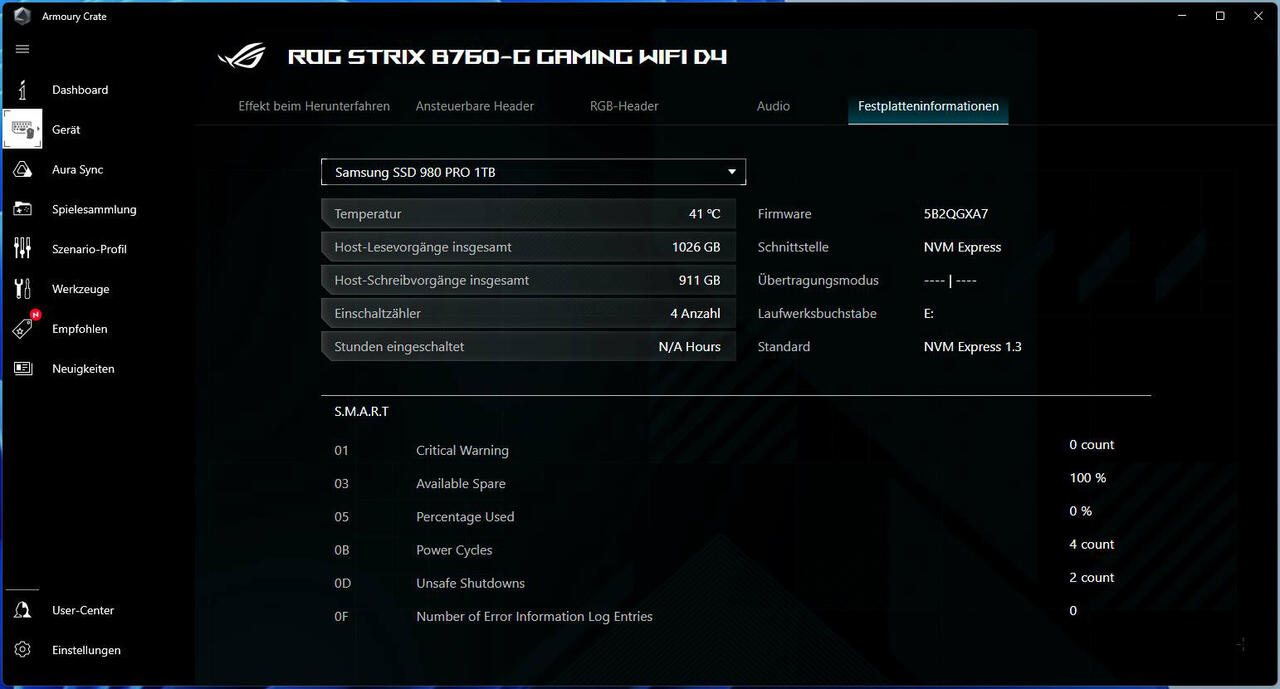

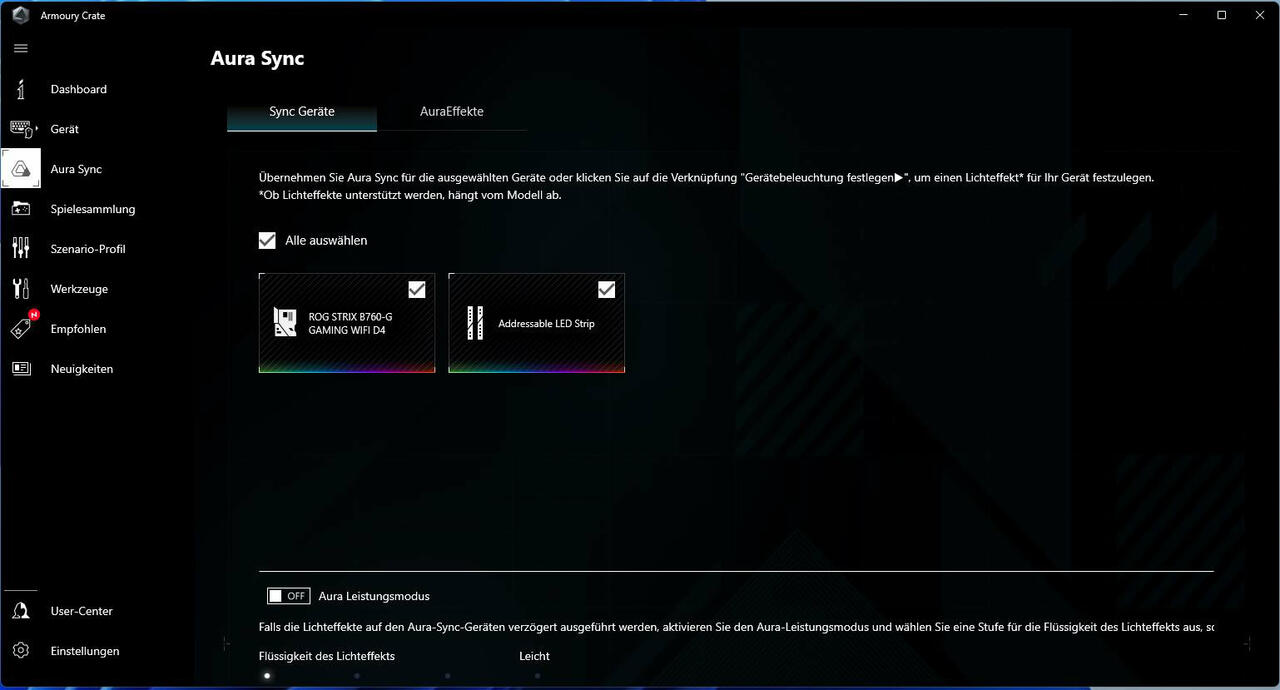

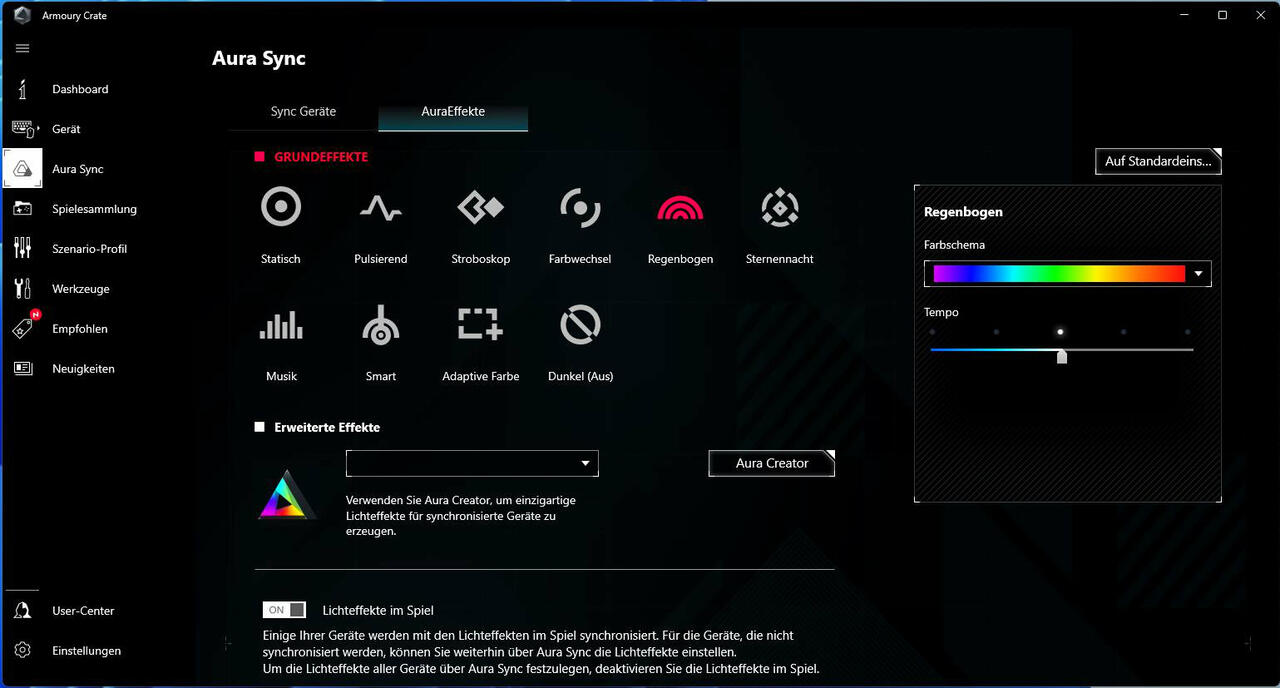

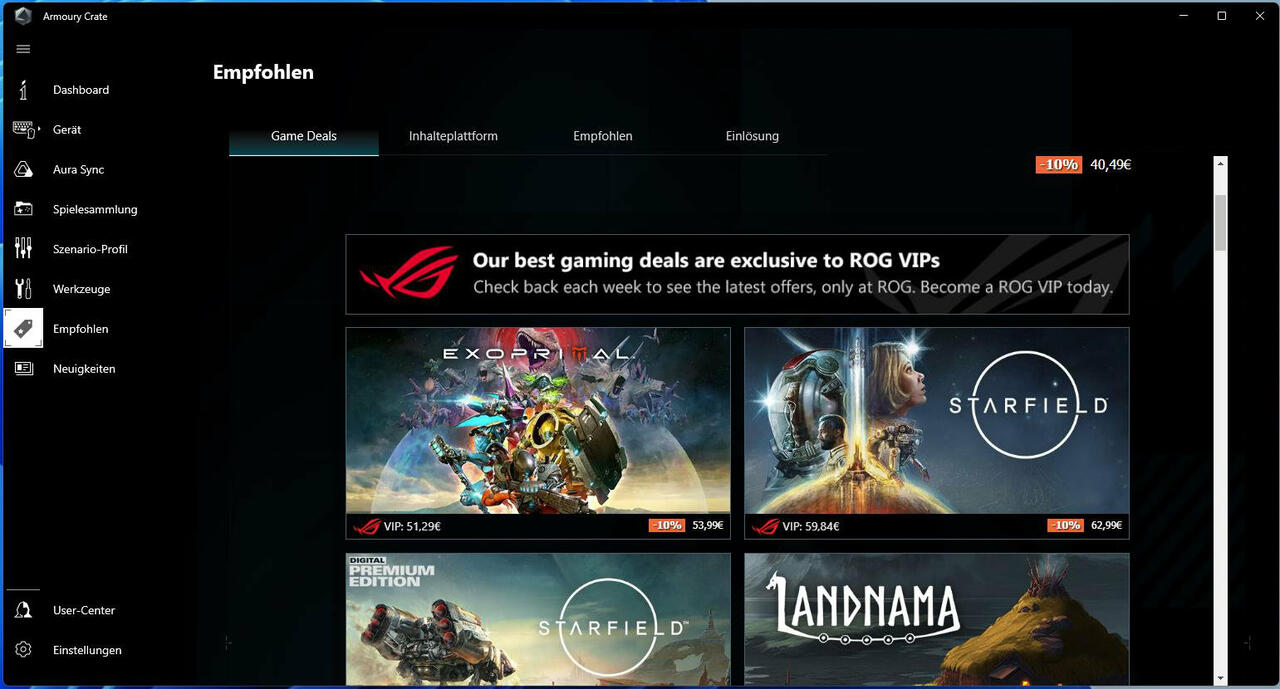

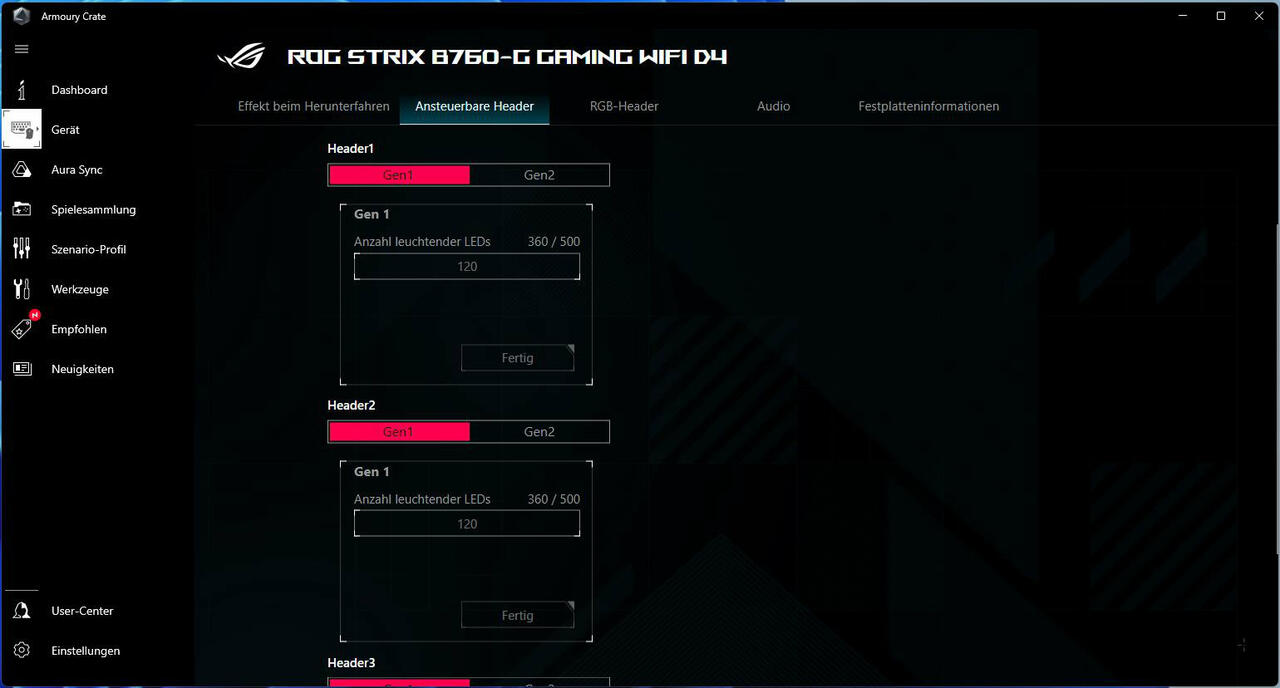

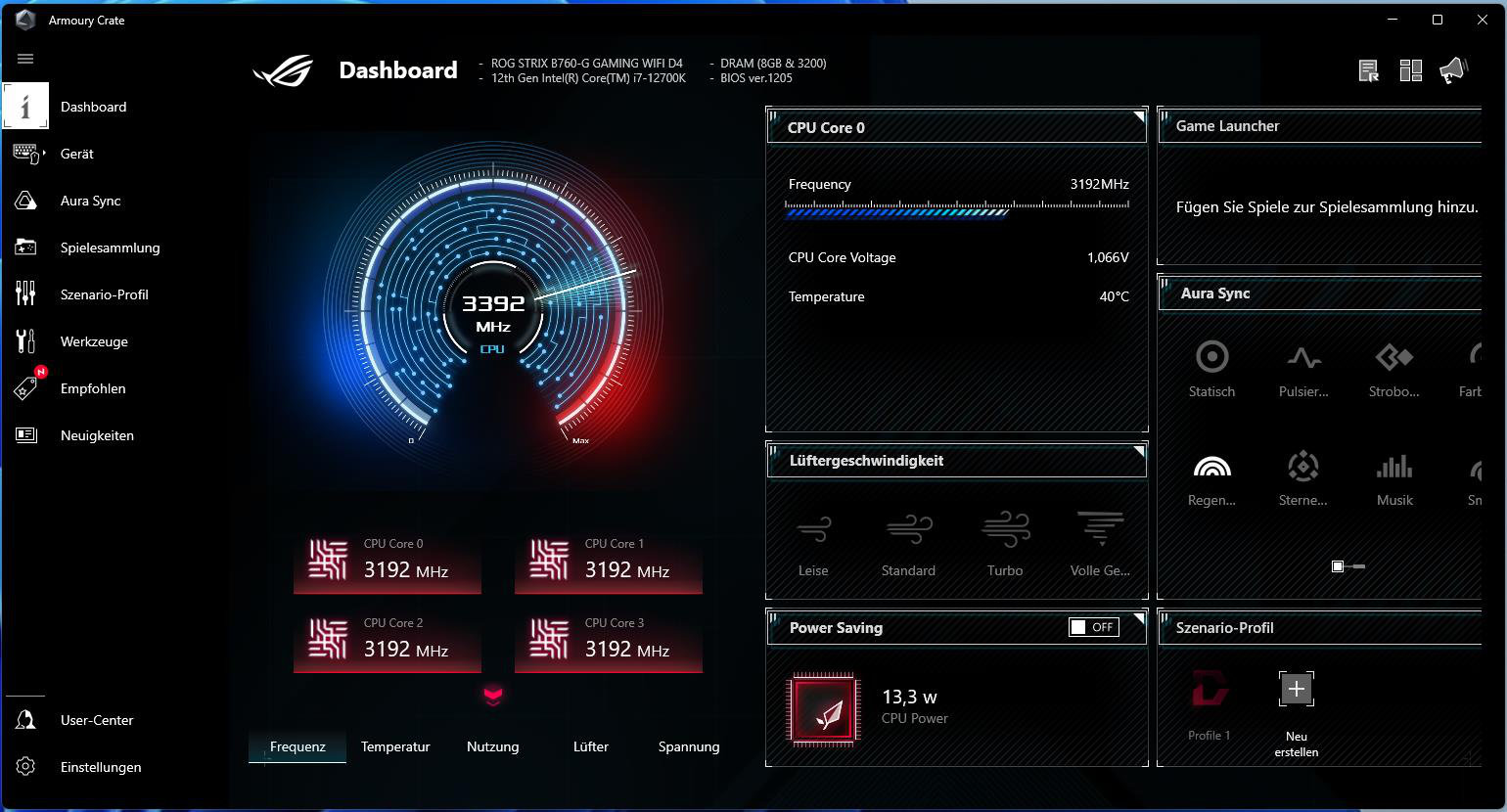

Asus verfügt über eine multifunktionale Software für die Verwaltung ihrer Produkte. Die Software ist in der Lage, diverse Einstellungen vorzunehmen. Auf dem Dashboard finden wir die wichtigsten Informationen auf einen Blick. Dazu zählt die aktuelle Taktfrequenz der CPU. Diese können wir nun auch pro Kern anzeigen lassen. Außerdem können wir auf die Temperatur, die Auslastung, die Lüftergeschwindigkeit sowie die Spannung umschalten. Dann sehen wir nochmals eine Anzeige mit den CPU-Informationen. Darunter können wir vorgefertigte Lüfterprofile auswählen. Danach können wir zwischen diversen Aura Sync RGB-Effekten auswählen. Unten rechts auf dem Dashboard gibt es dann noch "Szenario-Profil". Hier können eigene Profile hinterlegt werden. Unter "Gerät" werden kompatible Geräte angezeigt. In unserem Fall ist das nur das Mainboard. Hier können wir RGB-Effekte für die Mainboard-Beleuchtung sowie die angeschlossenen RGB-Geräte einstellen. Außerdem können wir Audio-Einstellungen vornehmen oder Festplatteninformationen abrufen. Unter "Aura Sync" können detaillierte Lichteffekte angepasst und übernommen werden. Unter "Werkzeuge" haben wir die Möglichkeit, Treiber und Software herunterzuladen und zu installieren. Das ist sehr komfortabel.

Speichermedien

Das ASUS ROG STRIX B760-G Gaming WIFI D4 erlaubt es, einige Speichermedien anzuschließen. Es verfügt über zwei M.2-Slots. Dabei kann es die Standards 2242, 2260 und 2280 bedienen. Beide M.2-Slots sind mit PCIe Gen 4 angeschlossen, was dem Standard der aktuellen Generation entspricht. Zusätzlich verfügt das ASUS ROG STRIX B760-G Gaming WIFI D4 über vier SATA-Anschlüsse, welche in den RAID-Levels 0, 1, 5 und 10 laufen können.

Erster M.2-Slot

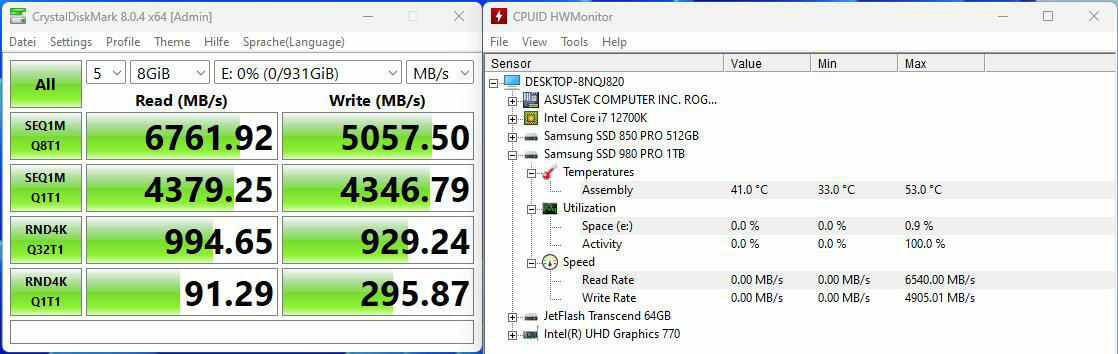

Für unseren Test wird eine M.2 NVMe SSD verbaut. Dabei handelt es sich um eine Samsung 980 PRO 1TB mit einer Leserate von bis zu 7000 MB/s und einer Schreibrate von bis zu 5000 MB/s. Im ersten Slot erreicht unsere SSD fast ihre maximale Schreib- und Lesegrenzen. Vermutlich wird die SSD selbst hier der limitierende Faktor sein. Für die M.2 SSDs gibt es einen kleinen Kühlkörper. Dieser ist relativ dick und dadurch sehr massereich. Er kühlt die SSD sehr gut. Dafür ist wohl auch das besonders gute Wärmeleitpad, welches von ASUS verwendet wird, verantwortlich. Die SSD hat hier eine maximale Temperatur von 53°C erreicht. Wir haben sie bei anderen Tests schon bei über 80°C gesehen. Wir sind hier sehr positiv überrascht.

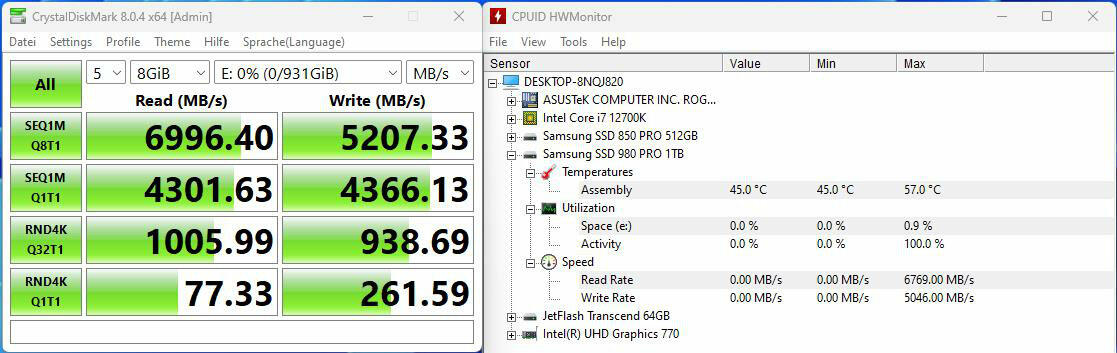

Zweiter M.2-Slot

Der zweite Slot verfügt über denselben Kühlkörper. Dementsprechend haben wir hier auch ähnliche Temperaturen. Interessanterweise erreichen wir hier eine höhere Leserate und überschreiten sogar die maximale Schreibrate der SSD. In unserem Fall ist der zweite Slot definitiv die bessere Wahl.

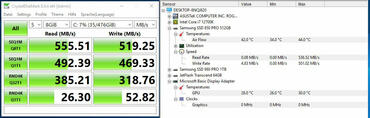

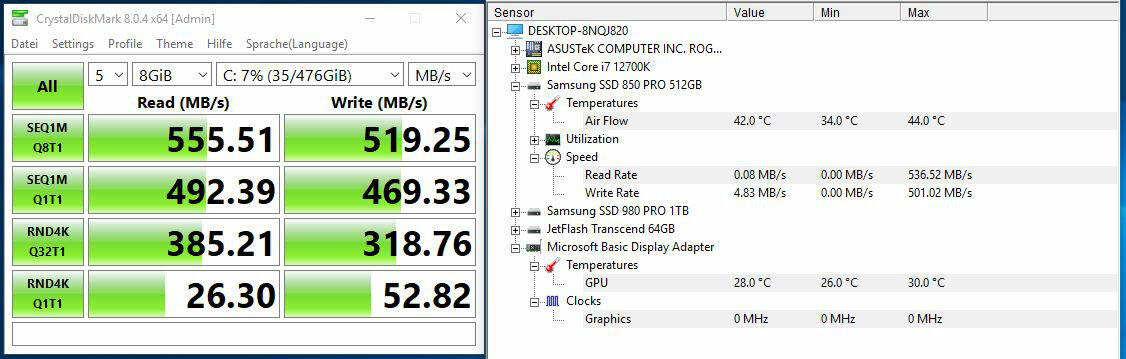

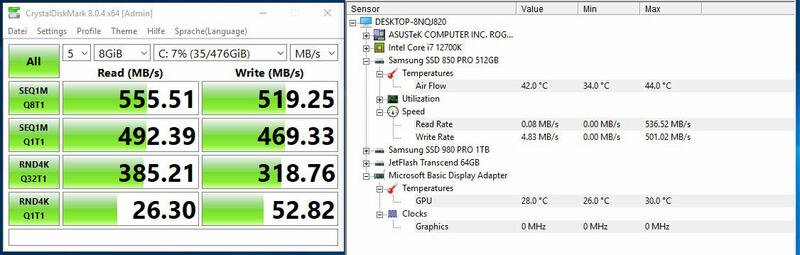

Die SATA-Anschlüsse sind meistens sehr unspektakulär. Sie erreichen, wie in unserem Fall, einfach ihre maximale Lese- und Schreibrate.

Spannungswandler

[Bild_Spannungswandler] Das ASUS ROG STRIX B760-G Gaming WIFI D4 verfügt über einen B760-Chipsatz. Das bedeutet, dass die CPU nicht übertaktet werden kann. Daher findet unser Test im nicht übertakteten Zustand statt. Unser i7-12700k ist ein kleiner Hitzkopf und wird unter Last sehr heiß. Die erreichten 92°C halten sich aber noch im Rahmen. Unsere Spannungswandler liegen bei etwa 70°C. Das ist durchaus in Ordnung.

Fazit

Das ASUS ROG STRIX B760-G GAMING WIFI D4 ist ein beeindruckendes Mainboard, das sich besonders an Gamer richtet. Mit seinem ansprechenden Design, umfangreichen Anschlussmöglichkeiten und hochwertigen Komponenten bietet es eine solide Plattform für Spiele und andere anspruchsvolle Aufgaben. Die Kombination aus hochwertiger Kühlung und Audioqualität macht es zu einer attraktiven Wahl für Gamer, die ein kompaktes Mainboard suchen, das ihre Anforderungen erfüllt. Es ist ein Mainboard der neuesten Generation, das ausschließlich Intel CPUs ab der 12. Generation unterstützt. Es bietet eine Vielzahl von Funktionen und Einstellungen, die es zu einem idealen Kandidaten für Spieler machen. Das Mainboard unterstützt eine breite Palette von Intel CPUs der 12. und 13. Generation, darunter Modelle wie den Core i9-13900K, i7-13700K und i5-13600K.

Das BIOS des Mainboards ist umfangreich und benutzerfreundlich gestaltet. Der "Easy Mode" bietet eine schnelle Übersicht über wichtige Systeminformationen und Einstellungen. Der "Advanced Modus" ermöglicht fortgeschrittene Anpassungen, einschließlich RAM-Übertaktung. Die ASUS Armoury Crate Software bietet eine umfassende Verwaltungslösung für das Mainboard und andere kompatible Geräte. Sie ermöglicht die Anpassung von Taktfrequenz, Temperaturüberwachung, Lüftergeschwindigkeiten und RGB-Beleuchtung. Die Software erleichtert auch das Herunterladen und Installieren von Treibern und Software.

Das Mainboard unterstützt M.2 SSDs mit PCIe Gen 4-Anbindung für hohe Geschwindigkeiten. Es bietet auch SATA-Anschlüsse für herkömmliche Festplatten mit RAID-Unterstützung. Die Spannungswandler des Mainboards werden effektiv gekühlt und halten die Temperaturen unter Kontrolle, selbst unter Last.

Contra

• Mehr USB-Anschlüssen und SATA-Ports wären schön
• Aufgrund des verwendeten B760-Chipsatzes ist es nicht möglich, die CPU zu übertakten.

Pro

• Das ASUS ROG STRIX B760-G GAMING WIFI D4 beeindruckt mit einem attraktiven Farbschema aus Weiß, Silber und Schwarz. Die RGB-Beleuchtung, insbesondere das ASUS ROG Logo, fügt eine zusätzliche visuelle Dimension hinzu.
• Trotz seiner kompakten Größe bietet das Mainboard eine beeindruckende Auswahl an Anschlussmöglichkeiten und Erweiterungsslots, darunter zwei M.2-SSD-Steckplätze und mehrere PCIe-Anschlüsse.
• Das Mainboard bietet eine breite Palette von Anschlüssen, darunter USB 3.2 Gen 2, USB Typ-C, USB 2.0, HDMI, DisplayPort, und mehr. Die 2.5G Ethernet und Wi-Fi 6E Unterstützung sorgen für schnelle Netzwerkverbindungen.
• Die massiven Kühlkörper auf der South-Bridge und den Spannungswandlern tragen dazu bei, die Temperaturen stabil zu halten, insbesondere in anspruchsvollen Anwendungen.
• Der verbaute ROG SupremeFX 7.1-Channel Audio Codec bietet eine solide Klangqualität, die für die meisten Gamer ausreichend ist, ohne dass eine dedizierte Soundkarte erforderlich ist.
• Unterstützung für Intel CPUs der 12. und 13. Generation
• Umfangreiches BIOS mit leicht zugänglichen Einstellungen
• Armoury Crate Software für einfache Verwaltung und Anpassung
• Vielfältige Anschlussmöglichkeiten für Speicher und Erweiterungskarten
• Effiziente Kühlung der M.2 SSDs

ROG STRIX B760-G GAMING WIFI D4 Preis und Verfügbarkeit

Das ROG STRIX B760-G GAMING WIFI D4 ist für 247 vorgestellt worden und ist seit längerem auf dem Markt erhältlich. Es hat sich bei einem Preis von ca. 208€ stabilisiert (Affiliate) und liegt damit in einem guten Mainstream-Bereich. Das ROG STRIX B760-G GAMING WIFI D4 ist bei diversen Händlern lagernd, unter anderem bei Alternate (Affiliate) und Amazon (Affiliate).
