12V-2x6 PCIe-5.1-Kabelbrand: Unsere GeForce RTX 5090 hat es erwischt

Die MSI GeForce RTX 5090 Gaming Trio OC ist Bestandteil unseres Haupttestsystems und ist dadurch fast jeden Tag im Einsatz. Bei einer Validierung einer NVMe-SSD musste der Rechner immer wieder mal neugestartet werden (ohne Last auf Grafikkarte) und während eines Shutdowns haben wir kurz eine kleine Rauchwolke gesehen, aber es roch nicht nach verbrannten Bauteilen. Erst nach dem Neustarten traten plötzlich Probleme auf und es war nicht sofort klar, wo die Ursache ist. Beim Entfernen der Grafikkarte ging das 12V-2x6-PCIe-5.1-Kabel nicht von der Grafikkarte ab, was sonst eigentlich mit etwas Kraft klappte.

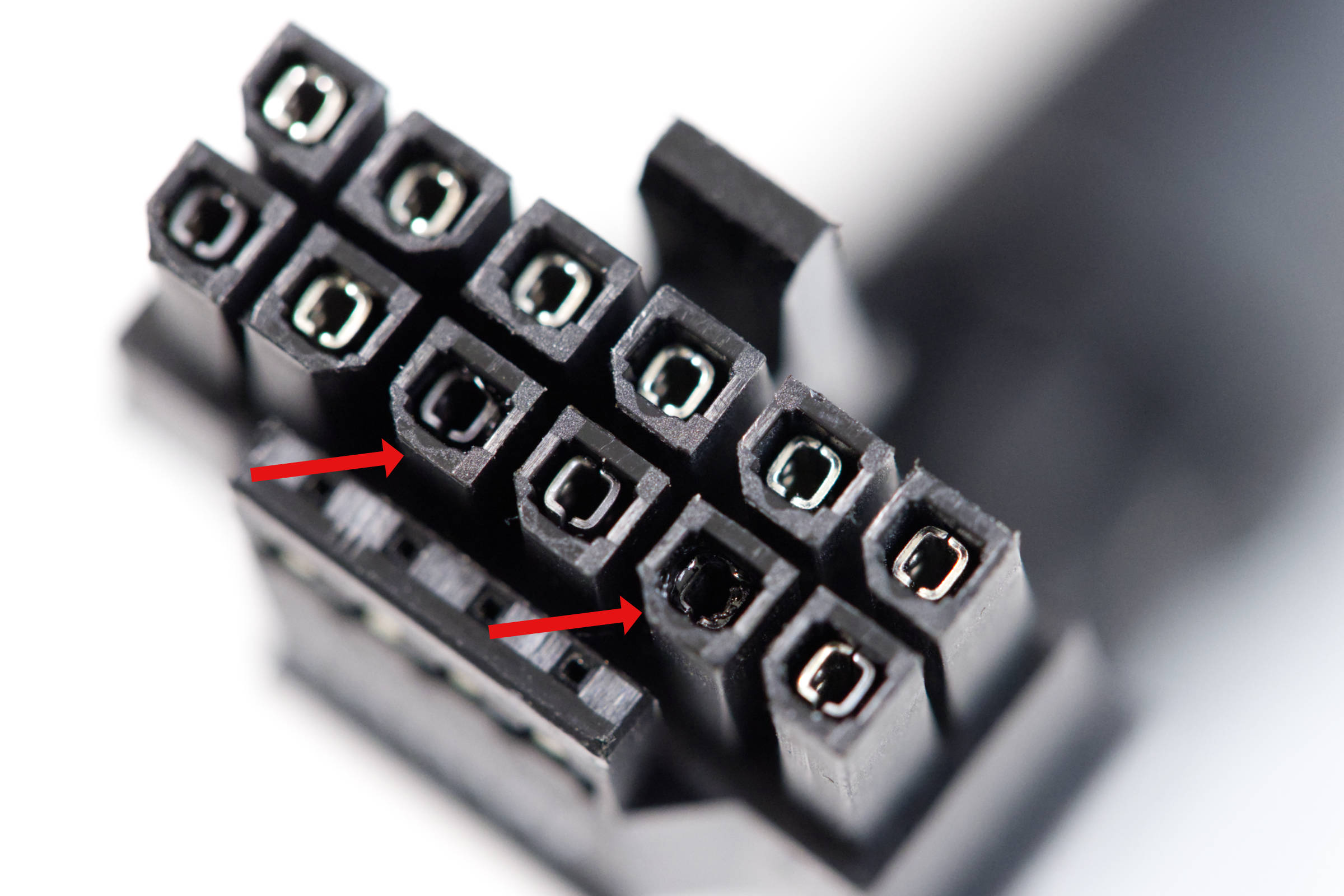

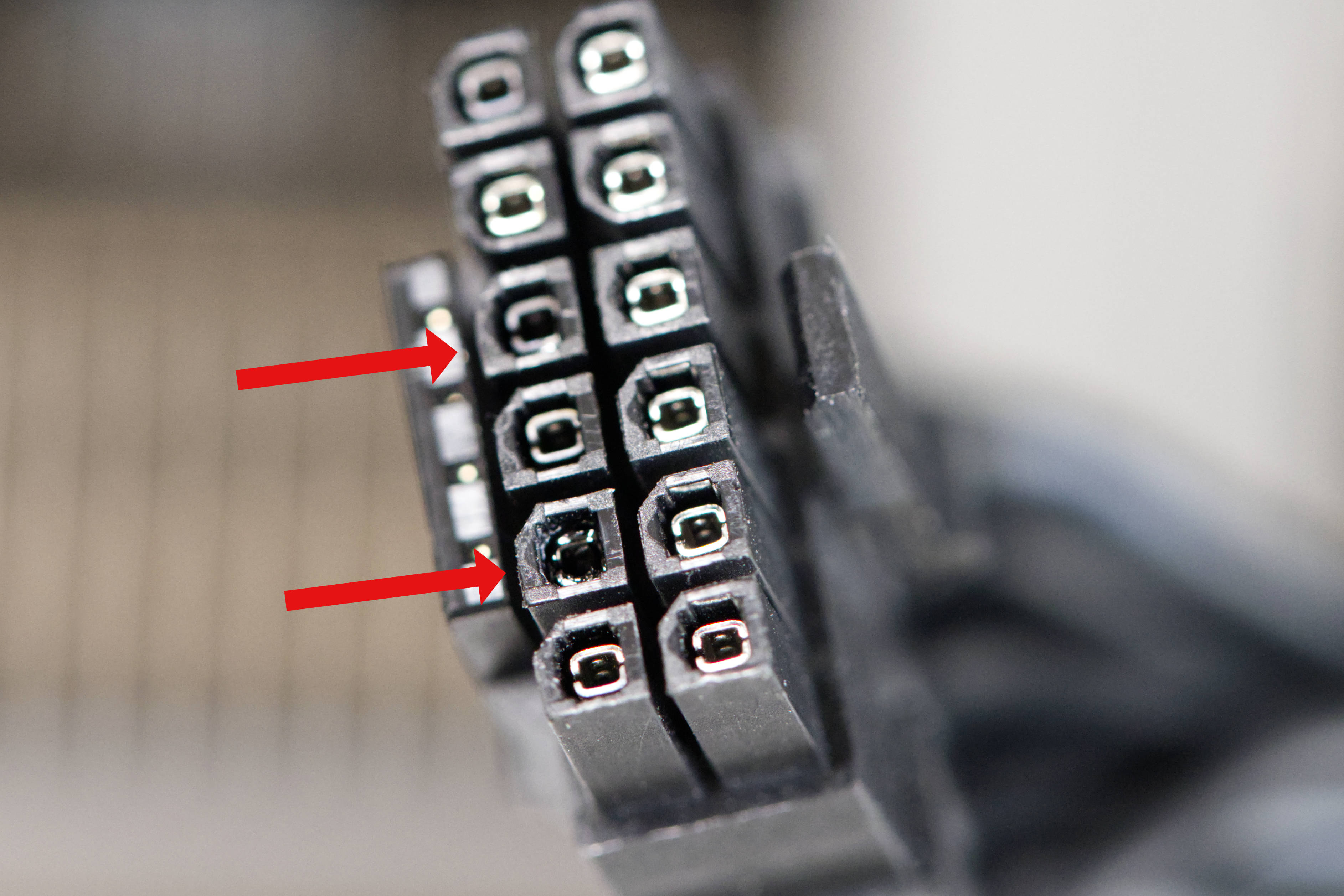

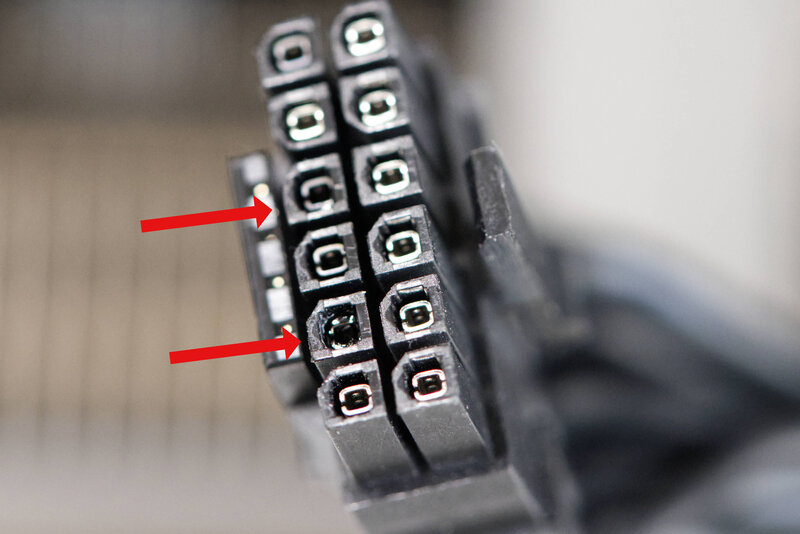

Nachdem das Kabel dann abgezogen war, fiel uns ein schwarzer Pin auf und beim Blick auf den Connector gab es eine ungewöhnlich glänzende Stelle: Die Kabelummantelung war geschmolzen und mit den restlichen Kabeln verschmolzen. Ab hier war offensichtlich, dass genau dieses Problem bei uns aufgetreten ist.

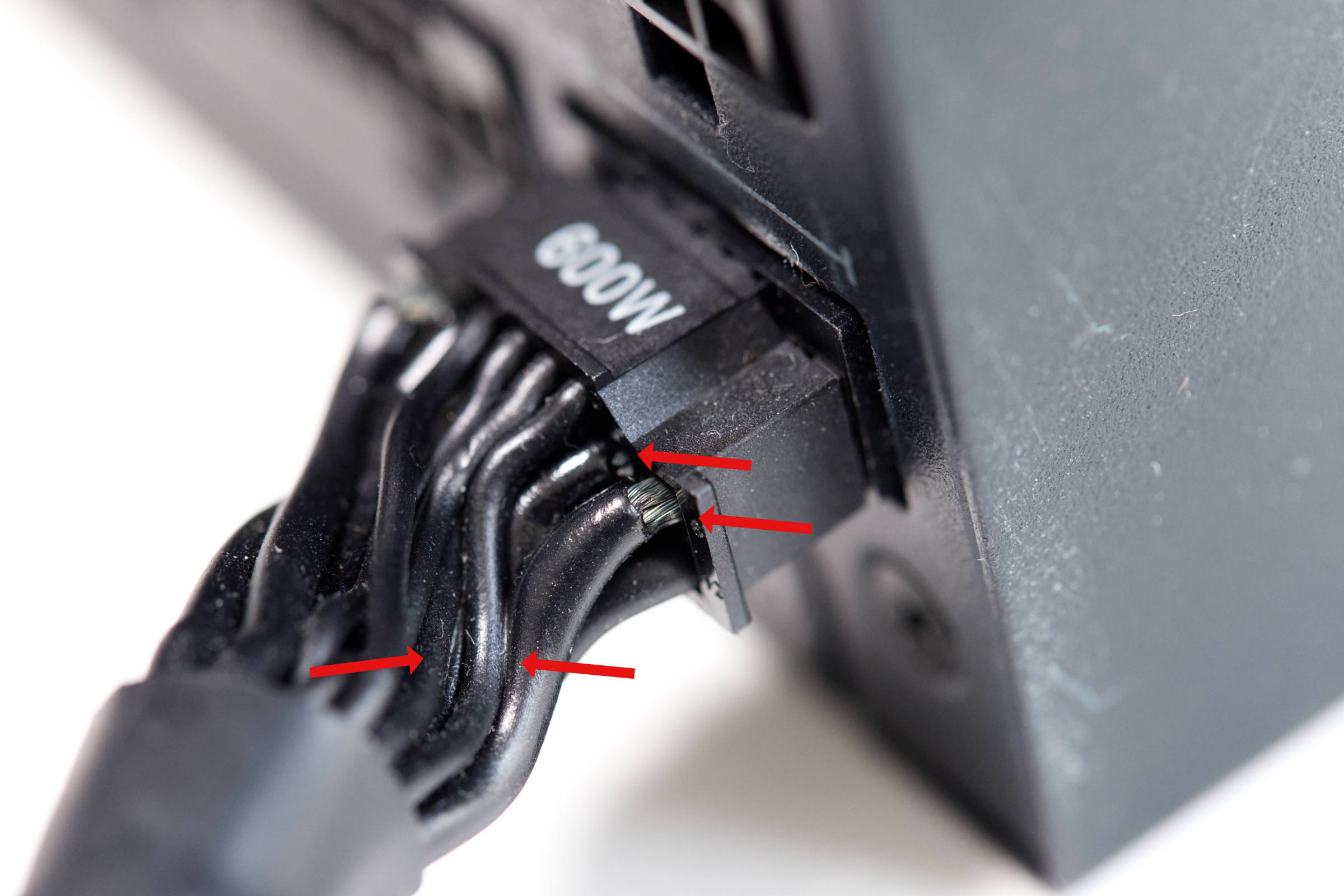

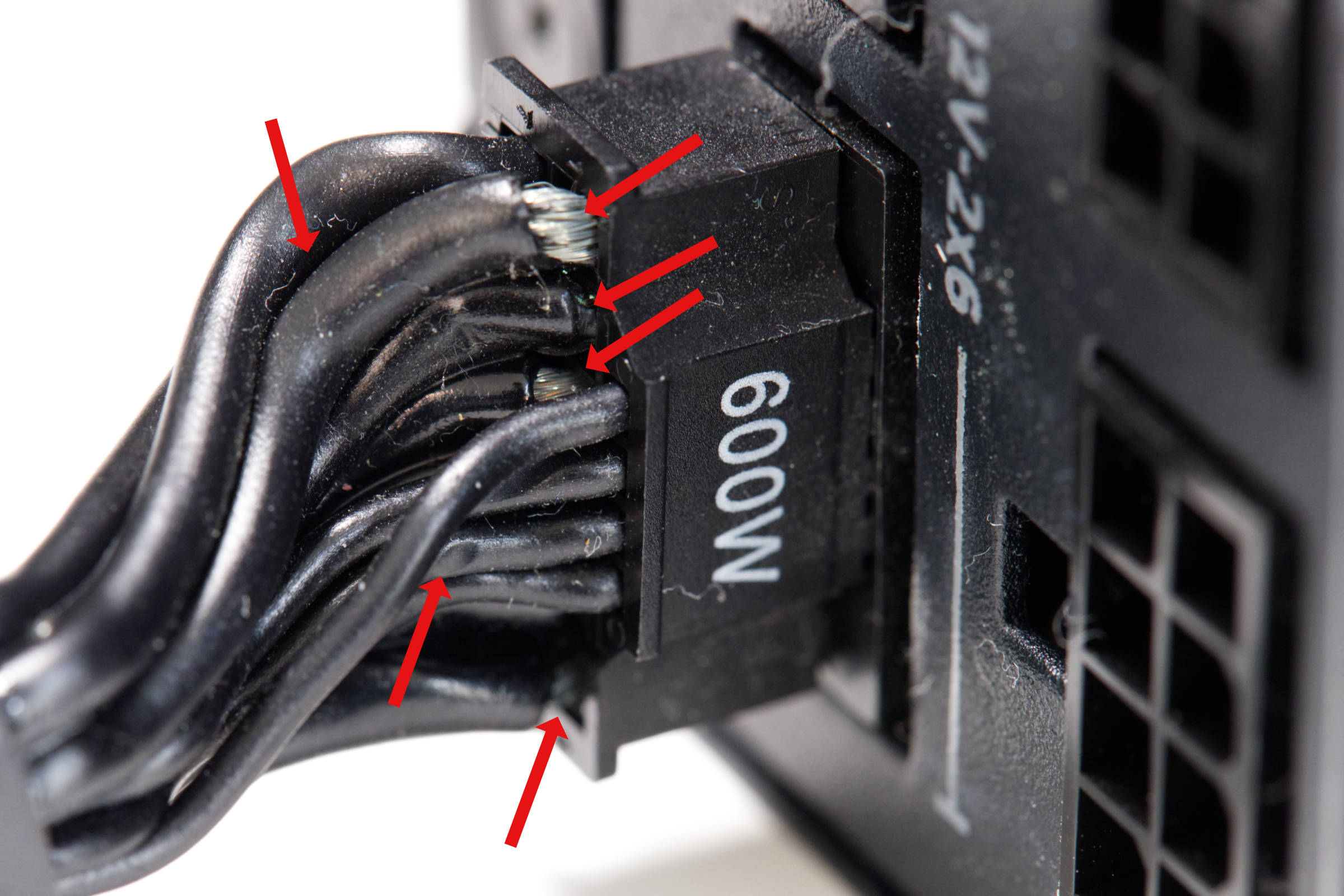

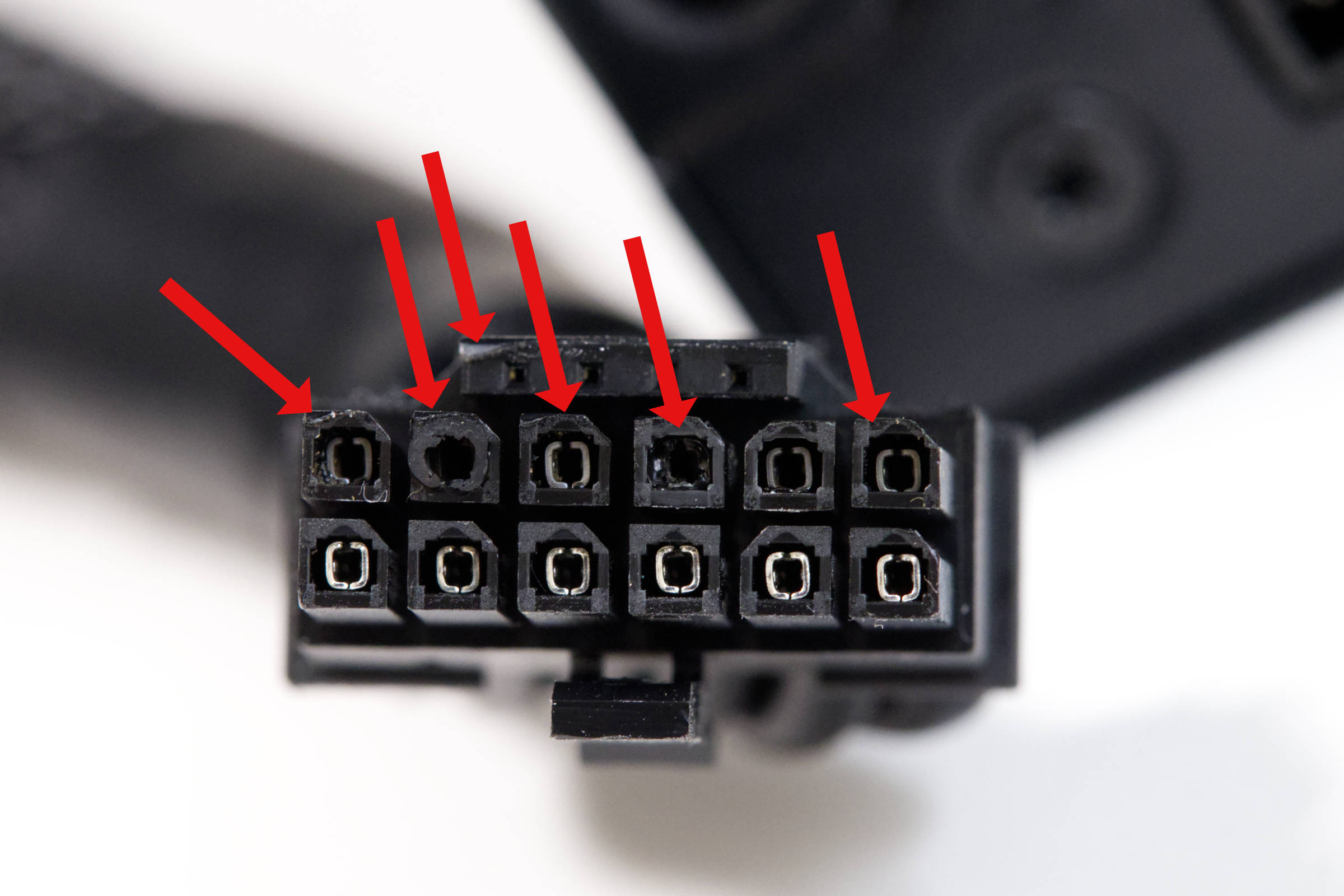

Das Kabel auf der Netzteilseite (NZXT C1500) sieht dabei noch viel schlimmer aus, denn hier fehlt die Ummantelung bei den 12-V-Kabeln komplett an der Seite und der Stecker lässt sich nicht ohne Gewalt entfernen. Nachdem wir den Stand mit Fotos dokumentiert haben, konnten wir auch den Stecker entfernen. Der Connector ist an mehreren Stellen geschmolzen und die Pin 2 und 4 scheinen am meisten mitgenommen zu sein, wie auch auf der GPU-Seite.

Hat es die Grafikkarte überlebt?

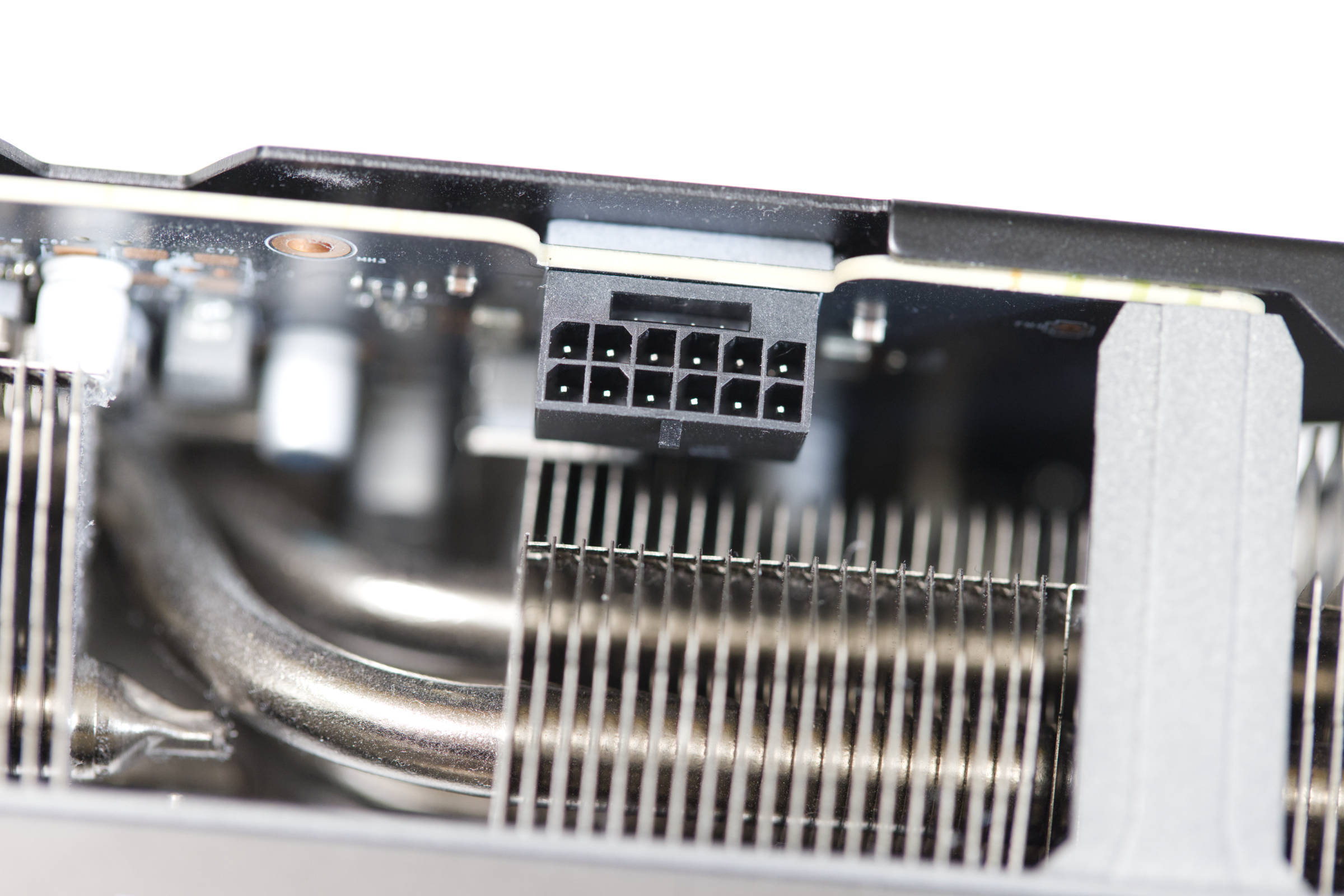

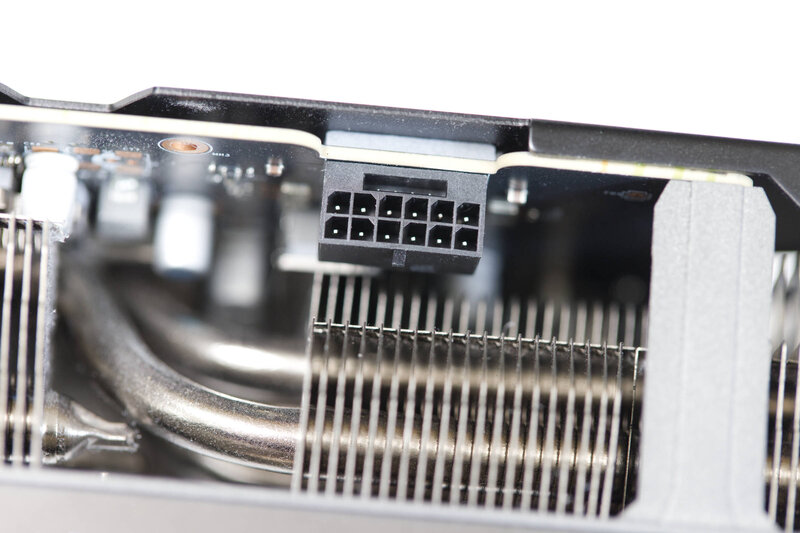

Die Buchse auf der Grafikkarte ist nicht geschmolzen, da wir den PC glücklicherweise abgeschaltet haben - ohne etwas Böses zu ahnen. Die RGB-Beleuchtung hat geleuchtet, aber wir wollten an einem anderen System mit Sicherheitsvorkehrungen testen, was Sache ist.

Mit dem Elmor PMD2 haben wir die Grafikkarte zwischengeschaltet, um den Verbrauch zu messen. Leider misst das PMD2 nicht den Strom auf den einzelnen Pins, was man über den ThermalGrizzlys WireView Pro 2 machen müsste – den wir aber nicht haben.

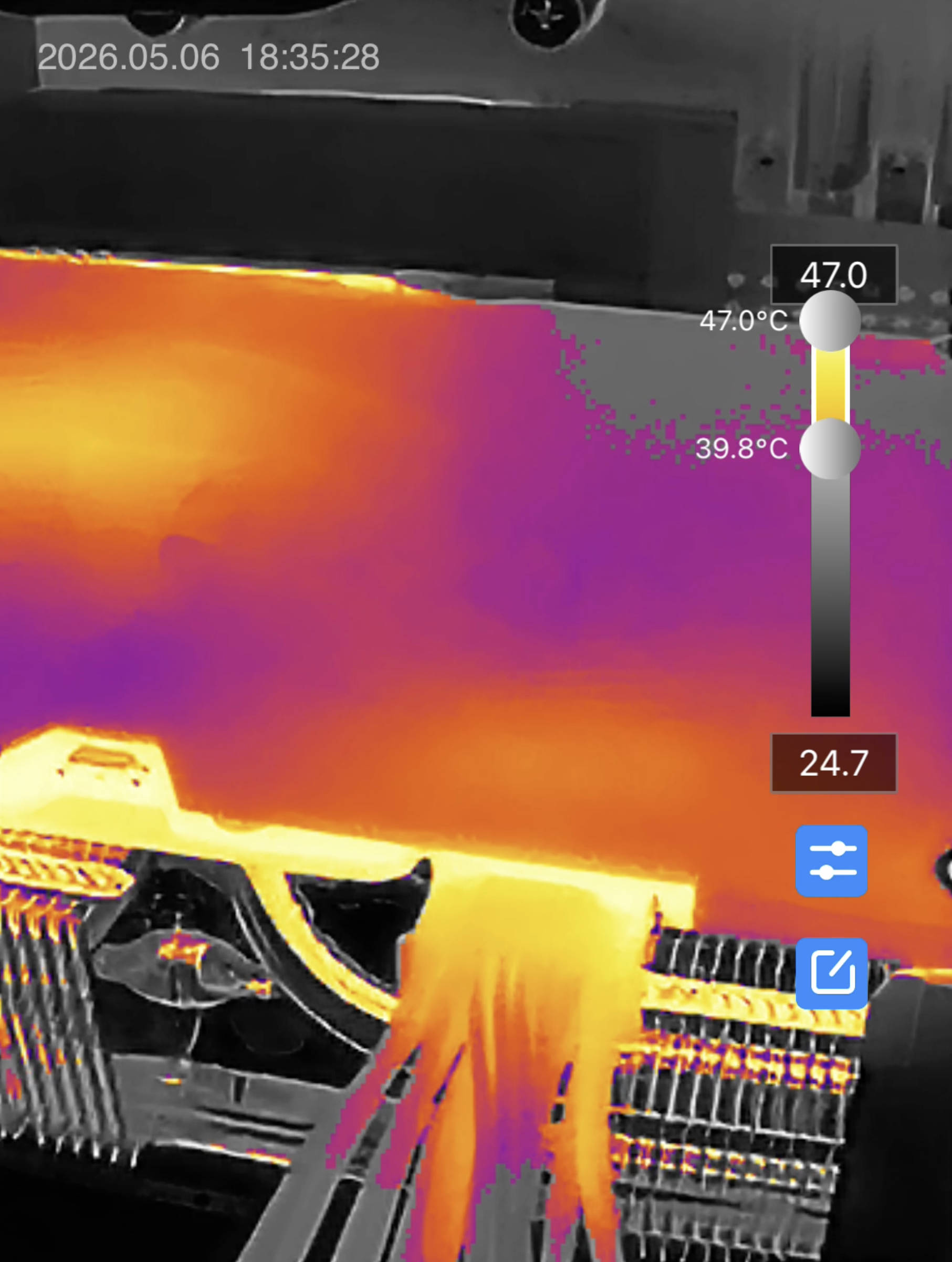

Als Zwischenlösung haben wir die ThermalMaster P3 Wärmebildkamera genutzt, um die Erhitzung der Pins zu messen. Zu unserem Glück startete der PC und es gab ein Bild. In Windows wurde die RTX 5090 auch erkannt und die Treiber wurden geladen. Soweit war alles OK. Dann ging es an einen Belastungstest mit Furmark und hier war bereits nach 1 bis 2 Minuten sichtbar, dass der äußerste Pin viel mehr Ampere abführt, als der Rest, denn nur er erhitzt sich stark. Nach 2 Minuten stieg die Temperatur der Ummantelung auf fast 50 °C und wir haben den Test abgebrochen. Da 2 der 6 Pins abgebrannt waren, gehen wir davon aus, dass die Spannung nur über max. 4 aufgeteilt wird und der äußere Pin den höchsten Strom abbekommt.

Damit steht der nächste Kabelbrand direkt bevor und wir haben die Grafikkarte ausgebaut - mit der Hoffnung, dass wir hier eine Reparatur von MSI beantragen können. Sicher betreiben kann man sie wohl nicht mehr und es zeigt sich, das man früher oder später von zum Opfer der 12V-2x6-PCIe-5.1-Kabel wird.
